YAMAHA MT-03 2020 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-17
6
DAU69761
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagag
e en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van deBandenspanning bij koude banden:
1 persoon:
Voor:
200 kPa (2.00 kgf/cm2, 29 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
2 personen:
Voor:
200 kPa (2.00 kgf/cm2, 29 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
Maximale belasting:
Vo er tu i g :
160 kg (353 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.
1. Wang van band
2. Slijtage-indicator band
3. Bandprofieldiepte
UB6WD0D0.book Page 17 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-18
6
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
Rijd niet te snel direct na het ver-
wisselen van een band. Het band-
oppervlak dient eerst te zijn
ingereden voordat het zijn optimale
eigenschappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met tubeless banden
en rubberen bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten wordengecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model. Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
Voorband:
Maat:
110/70R-17M/C 54H
Fabrikant/model:
DUNLOP/GPR-300F
Achterband:
Maat:
140/70R-17M/C 66H
Fabrikant/model:
DUNLOP/GPR-300
UB6WD0D0.book Page 18 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-19
6
DAU21963
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU33893
Vrije slag van koppelingshendel
afstellen
Meet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
OPMERKING
Ga als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.
1. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Draai de borgmoer bij het carter los.
1. Stelbout voor vrije slag koppelingshendel
2. Borgmoer
3. Vrije slag van koppelingshendel
Vrije slag van koppelingshendel:
10.0–15.0 mm (0.39–0.59 in)
321
(a)
(b)
UB6WD0D0.book Page 19 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-20
6
3. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
DAU37914
Vrije slag van remhendel contro-
leren
Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
1. Borgmoer
2. Stelmoer voor vrije slag van de koppelings-
hendel
2
(b)
(a) 1
1. Geen vrije slag remhendel
1
UB6WD0D0.book Page 20 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-21
6
DAU36505
Remlichtschakelaars
Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dealer.
DAU22393
Controleren van voor- en achter-
remblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22433Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
1. Slijtage-indicatorgroef remblok
1
1
UB6WD0D0.book Page 21 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-22
6
DAU36721Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.DAU22583
Het remvloeistofniveau controle-
ren
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Controleer het rem-
vloeistofniveau met het reservoir rechtop.
Vul indien nodig remvloeistof bij.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-
te remvloeistof steeds direct af.
Voorrem
Achterrem
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
1. Slijtage-indicatorgroef remblok
1
1
Aanbevolen remvloeistof:
DOT 4
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
1
UB6WD0D0.book Page 22 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-23
6
Een laag remvloeistofniveau kan dui-
den op versleten remblokken of lekka-
ge in het remsysteem. Controleer
daarom de remblokken op slijtage en
het remsysteem op lekkage.
Vraag als het remvloeistofniveau plot-
seling sterk is gedaald een Yamaha
dealer om een inspectie alvorens ver-
der te rijden.
WAARSCHUWING
DWA15991
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uit-
sluitend DOT 4 remvloeistof uit een
onaangebroken verpakking.
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
Vul
bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-
belvorming kan optreden.
DAU22734
De remvloeistof verversen
Laat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar
Remslangen: elke 4 jaar
UB6WD0D0.book Page 23 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-24
6
DAU22762
Spanning aandrijfketting
De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU74253Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.
OPMERKING
Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Meet de spanning van de aandrijfket-
ting zoals getoond.
4. Stel de spanning van de aandrijfket-
ting als volgt bij als deze niet correct
is. LET OP: Een onjuiste ket-
tingspanning leidt tot overbelasting
van de motor en andere essentiële
onderdelen van de machine en kan
resulteren in overslaan of breken
van de ketting. Houd om dit te voor-
komen de kettingspanning binnen
de gespecificeerde waarden.
[DCA10572]DAU62983
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.
1. Verwijder de afdekking van de ketting-
spanner en draai dan de asmoer en de
borgmoer aan weerszijden van de
achterbrug terug.
2. Draai om de aandrijfketting strakker te
stellen de stelmoer aan beide zijden
van de achterbrug in de richting (a).
Stel de aandrijfketting losser door de
stelmoer aan beide zijden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
1. Spanning aandrijfketting
Spanning aandrijfketting:
35.0–45.0 mm (1.38–1.77 in)
1
1. Wielasmoer
2. Borgmoer
3. Afdekking kettingspanner
1. Stelmoer spanning aandrijfketting
2
3
1
1(a)
(b)
UB6WD0D0.book Page 24 Friday, March 27, 2020 11:17 AM

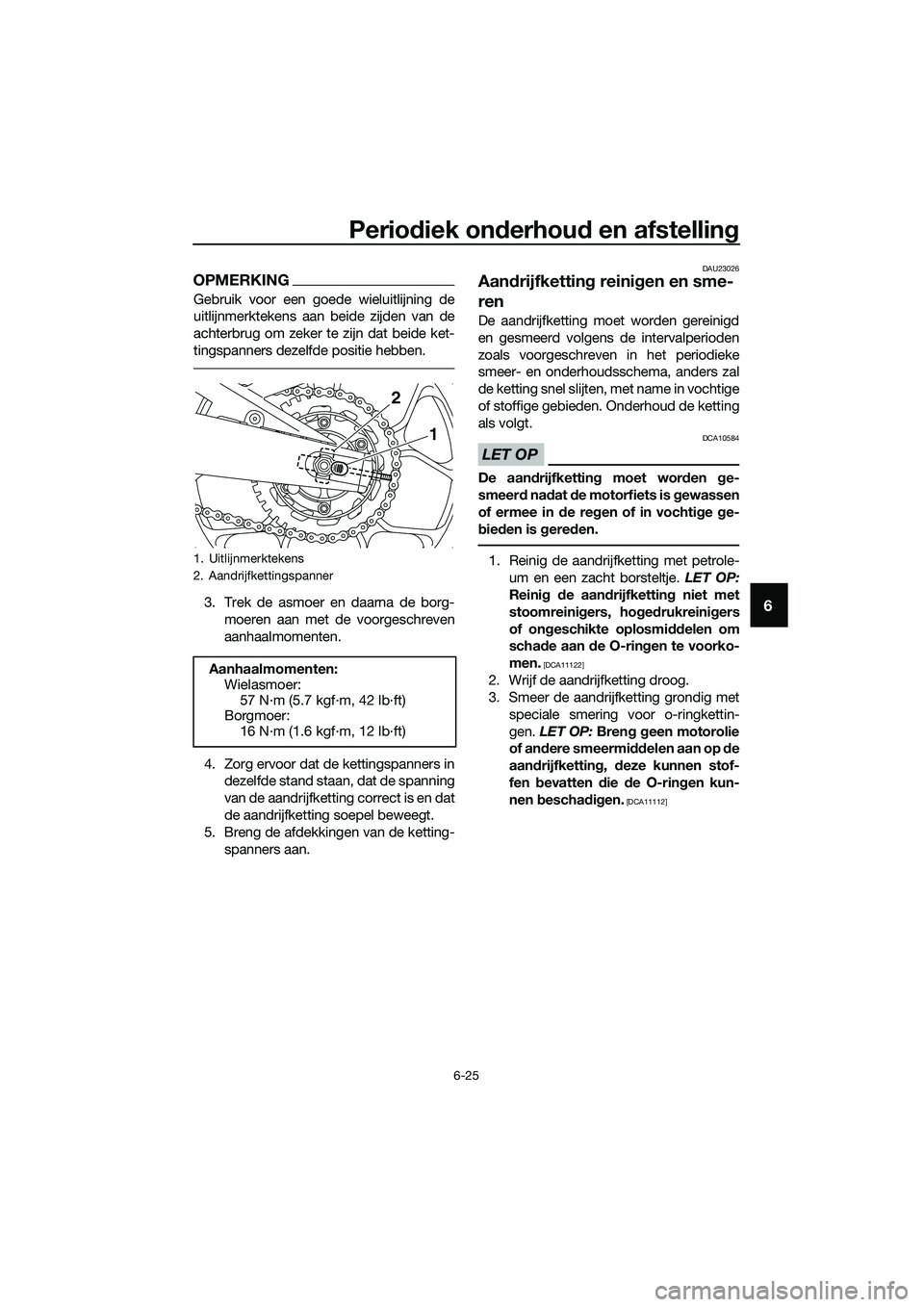

Periodiek onderhoud en afstelling
6-25
6
OPMERKING
Gebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
5. Breng de afdekkingen van de ketting-
spanners aan.
DAU23026
Aandrijfketting reinigen en sme-
ren
De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.
1. Reinig de aandrijfketting met petrole-
um en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettin-
gen. LET OP: Breng geen motorolie
of andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11112]
1. Uitlijnmerktekens
2. Aandrijfkettingspanner
Aanhaalmomenten:
Wielasmoer:
57 N·m (5.7 kgf·m, 42 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
1 2
UB6WD0D0.book Page 25 Friday, March 27, 2020 11:17 AM

Periodiek onderhoud en afstelling
6-26
6
DAU23098
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha dea-
ler een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt. WAARSCHUWING! Schade aan
de buitenbehuizing van kabels kan lei-
den tot interne roestvorming en storing
veroorzaken met de beweging van ka-
bels. Vervang beschadigde kabels zo
snel mogelijk om onveilige omstandig-
heden te voorkomen.
[DWA10712]DAU49921
Controleren en smeren van gas-
greep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB6WD0D0.book Page 26 Friday, March 27, 2020 11:17 AM
