Manutenção periódica e ajustes
6-36
6
PAU62670
Substituição da lâmpada da luz
da chapa de matrícula
1. Retire o guarda-lamas, removendo os
respetivos fixadores rápidos.
2. Retire o painel inferior do guarda-la-
mas traseiro, removendo os respeti-
vos parafusos e cavilhas.
3. Retire o recetáculo da lâmpada da luz
da chapa de matrícula (em conjunto
com a lâmpada), puxando-o para fo-
ra.
4. Puxe a lâmpada fundida para removê-
la.5. Introduza uma nova lâmpada no rece-
táculo.
6. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro.
7. Instale o painel inferior do guarda-la-
mas traseiro, colocando os respetivos
parafusos e cavilhas.
8. Instale o guarda-lamas, colocando os
respetivos fixadores rápidos.
1. Guarda-lamas
2. Fixador rápido
1. Cavilha
2. Parafuso
3. Painel inferior do guarda-lamas traseiro
1
2
3
2
1
2
2 1
1. Lâmpada da luz da chapa de matrícula
2. Recetáculo da luz da lâmpada da chapa de
matrícula
2
1
UB6WP0P0.book Page 36 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-37
6
PAU24351
Suporte do motociclo
Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efetuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por
baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU25872
Deteção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
UB6WP0P0.book Page 37 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-38
6
PAU86390
Tabela de deteção e resolução de problemas
1. CombustívelHá combustível
suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com
combustível.
O motor roda
rapidamente.
O motor roda
lentamente.
Tente ligar o motor.
O motor não arranca.
Verifique a bateria.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmida
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique
o veículo.
Solicite a um concessionário Yamaha que verifique
o veículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire a vela de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Tente ligar o motor.
Verifique o nível de
combustível no
respectivo depósito.
4. Compressão
Verifique as ligações
dos fios para bateria
e, se necessário,
carregue a bateria.
Limpe com um pano seco
e corrija a distância do
elétrodo da vela de ignição
ou substitua a(s)
vela(s) de ignição.
UB6WP0P0.book Page 38 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-39
6

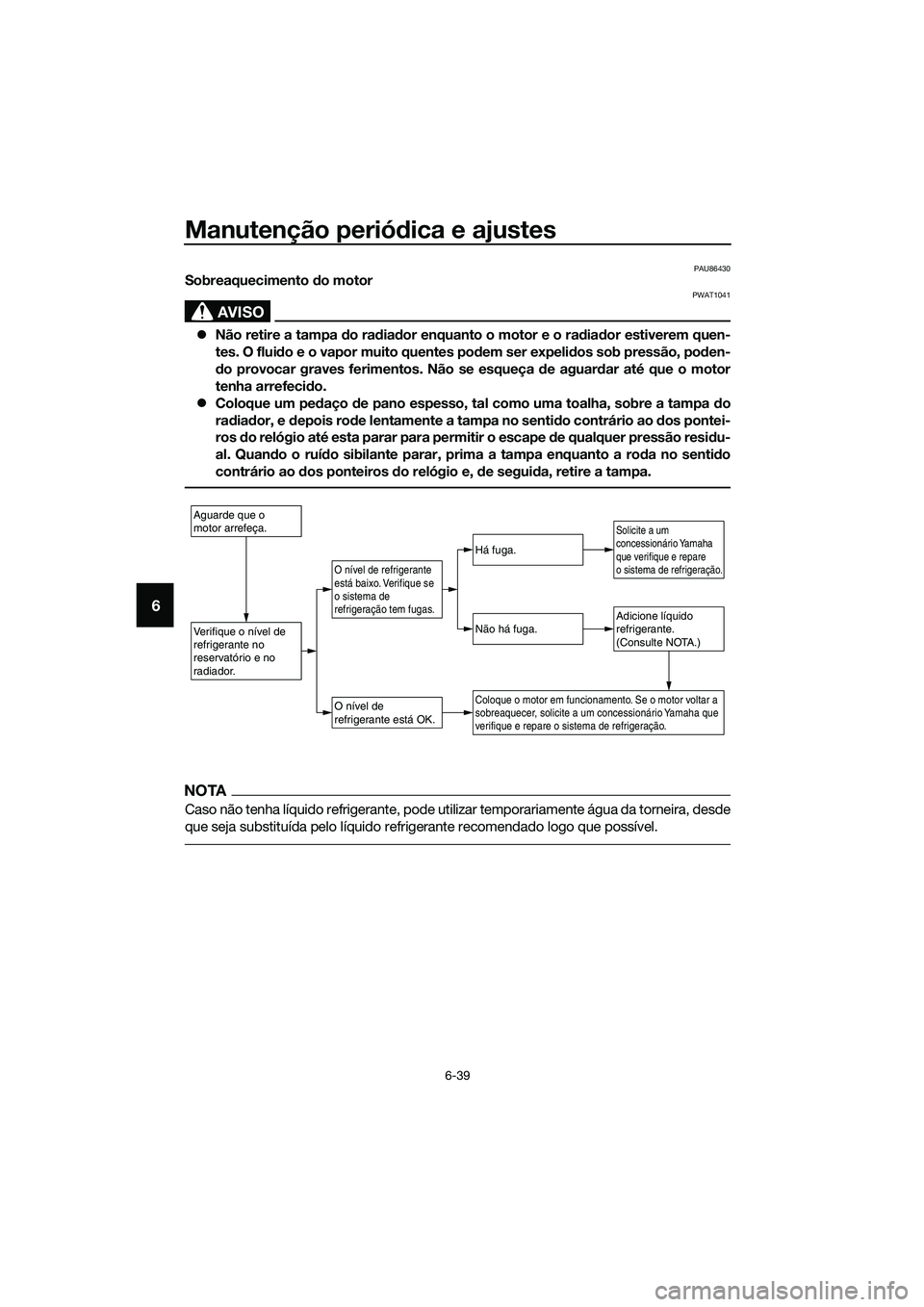

PAU86430Sobreaquecimento do motor
AVISO
PWAT1041
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quen-
tes. O fluido e o vapor muito quentes podem ser expelidos sob pressão, poden-
do provocar graves ferimentos. Não se esqueça de aguardar até que o motor
tenha arrefecido.
Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do
radiador, e depois rode lentamente a tampa no sentido contrário ao dos pontei-
ros do relógio até esta parar para permitir o escape de qualquer pressão residu-
al. Quando o ruído sibilante parar, prima a tampa enquanto a roda no sentido
contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nível de
refrigerante no
reservatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nível de
refrigerante está OK.
Não há fuga.
Há fuga.
O nível de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que verifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
UB6WP0P0.book Page 39 Friday, March 27, 2020 2:06 PM

Cuidados e arrumação do motociclo
7-1
7
PAU37834
Cor mate cuidado
PRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cuidados
Uma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do veículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.
NOTA
Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta pode provocar
danos cosméticos e mecânicos. Não
utilize:
lavadoras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão da água pode
provocar infiltrações e deteriorar os
rolamentos de roda, os travões, os
vedantes da transmissão e os dis-
positivos elétricos. Evite aplicar de-
tergente a alta pressão como, por
exemplo, em máquinas de lavagem
automática para carros.
UB6WP0P0.book Page 1 Friday, March 27, 2020 2:06 PM

Cuidados e arrumação do motociclo
7-2
7
químicos agressivos, incluindo
agentes de limpeza de rodas dema-
siado ácidos, especialmente em ro-
das de raio ou de magnésio.
químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas podem riscar e danificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
toalhas, esponjas ou escovas con-
taminadas com produtos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
na, removedores de ferrugem, líqui-
do dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde
não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas,
coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso
com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como
insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengordurantes em
áreas que requeiram lubrificação
como vedantes, anilhas e eixos das
rodas. Siga as instruções do produ-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave
o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente
para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver sido
exposto a sal. A água quente au-
menta as propriedades corrosivas
do sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de
limpeza para plásticos podem ris-
car o para-vento, pelo que deverá
testar todos os produtos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem
1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
UB6WP0P0.book Page 2 Friday, March 27, 2020 2:06 PM

Cuidados e arrumação do motociclo
7-3
7
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra
a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios dos pés ou rastos
dos pneus. Caso contrário, estas
partes ficarão escorregadias, o que
poderá causar perda de controlo.
Limpe cuidadosamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e
plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to-
das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o
motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica-
do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente
antes de o guardar ou tapar.
PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou de plástico não pintado.Não utilize compostos de polimen-
to abrasivos, pois estes desgastam
a pintura.
Aplique sprays e cera com modera-
ção. No fim, remova o excesso.
AVISO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.
Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
Se necessário, lave os pneus com
água quente e um detergente sua-
ve.
Se necessário, limpe os discos do
travão e as pastilhas com um pro-
duto de limpeza para travões ou
acetona.
Antes de conduzir a velocidades
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
UB6WP0P0.book Page 3 Friday, March 27, 2020 2:06 PM

Cuidados e arrumação do motociclo
7-4
7
PAU83472
Armazenagem
Guarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o
sistema de escape estão frios. Se o veículo
ficar frequentemente parado durante se-
manas, utilize um estabilizador de combus-
tível de qualidade após cada
abastecimento.
PRECAUÇÃO
PCA21170
Guardar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
esta se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos
fortes.
Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais):
1. Efetue todas as reparações necessá-
rias e qualquer manutenção em falta.
2. Siga todas as instruções na secção de
Cuidado deste capítulo.
3. Encha o depósito de combustível,
adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira
de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o
motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
elétrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro-
lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
UB6WP0P0.book Page 4 Friday, March 27, 2020 2:06 PM

Cuidados e arrumação do motociclo
7-5
7
8. Verifique e corrija a pressão de ar dos
pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um
pouco as rodas uma vez por mês para
evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com-
pletamente ou fixe um carregador de
manutenção, para manter o nível ideal
de carregamento da bateria.
PRECAUÇÃO: Certifique-se de que
a bateria e o carregador são com-
patíveis. Não carregue uma bateria
VRLA com um carregador conven-
cional.
[PCA26330]
NOTA
Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 °C (32-90 °F).
Consulte a página 6-32 para mais in-
formações sobre o carregamento e o
armazenamento da bateria.
UB6WP0P0.book Page 5 Friday, March 27, 2020 2:06 PM

Especificações
8-1
8
*Dimensões:
Comprimento total:
2090 mm (82.3 in)
Largura total:
755 mm (29.7 in)
Altura total:
1070 mm (42.1 in)
Altura do assento:
780 mm (30.7 in)
Distância entre os eixos:
1380 mm (54.3 in)
Distância mínima do chão:
160 mm (6.30 in)
Raio de viragem mínimo:
2.9 m (9.51 ft)
*Peso:
Massa em vazio:
169 kg (373 lb)
*Motor:
Ciclo de combustão:
4 tempos
Sistema de refrigeração:
Refrigerado por circulação de líquido
Comando de válvulas:
DOHC
Disposição do cilindro:
Em linha
Número de cilindros:
2 cilindro
Cilindrada:
321 cm3
Diâmetro × curso:
68.0 × 44.1 mm (2.68 × 1.74 in)
Sistema de arranque:
Arrancador eléctrico
*Óleo de motor:
Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
*Quantidade de óleo de motor:
Mudança de óleo:
1.80 L (1.90 US qt, 1.58 Imp.qt)Com remoção do filtro de óleo:
2.10 L (2.22 US qt, 1.85 Imp.qt)
*Quantidade de líquido refrigerante:
Reservatório de refrigerante (até à marca de
nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias):
0.81 L (0.86 US qt, 0.72 Imp.qt)
*Combustível:
Combustível recomendado:
Gasolina sem chumbo (E10 aceitável)
Índice de octano (RON):
90
Capacidade do depósito de combustível:
14 L (3.7 US gal, 3.1 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal, 0.66 Imp.gal)
*Injecção de combustível:
*Corpo do acelerador:
Marca da identificação:
BR51
*Sistema de transmissão:
*Relação das velocidades:
1.ª:
2.500 (35/14)
2.ª:
1.824 (31/17)
3.ª:
1.348 (31/23)
4.ª:
1.087 (25/23)
5.ª:
0.920 (23/25)
6.ª:
0.800 (24/30)
*Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
110/70R17M/C 54H
Fabricante/modelo:
DUNLOP/GPR-300F
*Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
140/70R17M/C 66H
Fabricante/modelo:
DUNLOP/GPR-300
UB6WP0P0.book Page 1 Friday, March 27, 2020 2:06 PM
