YAMAHA MT-03 2020 Manual de utilização (in Portuguese)

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU16842
Rodagem do motor
Nunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 7000 rpm. PRECAUÇÃO: Após ter
percorrido 1000 km (600 mi), o óleo do
motor deverá ser mudado e o cartucho
ou elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 8400 rpm.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
UB6WP0P0.book Page 1 Friday, March 27, 2020 2:06 PM

Utilização e questões importantes relativas à condução
5-2
5
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.PAU86620
Colocar o motor em funciona-
mento
O sistema de corte do circuito de ignição
ativa o arranque quando:
a transmissão está em ponto morto,
ou
a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento
1. Rode o interruptor principal para a po-
sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes
de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 3-2.)
NOTA
Não coloque o motor em funciona-
mento se a luz de advertência de pro-
blema no motor permanecer acesa.
A luz avisadora da pressão do óleo
deve acender-se e permanecer acesa
até que o motor seja ligado.
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de 10
km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de advertência ou um indica-
dor luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.
3. Mude a transmissão para ponto mor-
to.
4. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
UB6WP0P0.book Page 2 Friday, March 27, 2020 2:06 PM

Utilização e questões importantes relativas à condução
5-3
5
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAUM3632
NOTA
Este modelo está equipado com:
um sensor de ângulo de inclinação.
Este sensor para o motor no caso de
capotagem do veículo. Nesta situa-
ção, a luz de advertência de problema
no motor irá acender-se, mas não se
trata de uma avaria. Desligue e volte a
ligar a alimentação do veículo para
apagar a luz de advertência. Se não o
fizer, o motor não ligará, apesar de
este dar sinal quando é premido o in-
terruptor de arranque.
um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
UB6WP0P0.book Page 3 Friday, March 27, 2020 2:06 PM

Utilização e questões importantes relativas à condução
5-4
5
PAU16674
Mudança de velocidades
A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.
NOTA
Para colocar a transmissão em ponto mor-
to ( ), pressione repetidamente o pedal
de mudança de velocidades até este atingir
o fim do percurso e, finalmente, suba-o li-
geiramente.
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos períodos de
tempo com o motor desligado e
não o reboque durante grandes dis-
tâncias. A transmissão é devida-
mente lubrificada apenas quando o
motor está a funcionar. Uma lubrifi-
cação inadequada poderá danificar
a transmissão.
Utilize sempre a embraiagem para
mudar de velocidade de modo a
evitar danos no motor, na transmis-
são e no sistema de transmissão,que não estão concebidos para su-
portar o choque de uma mudança
de velocidade forçada.
1. Posições de marcha
2. Pedal de mudança de velocidades
2
1
1 N2
3
4
5
6
UB6WP0P0.book Page 4 Friday, March 27, 2020 2:06 PM

Utilização e questões importantes relativas à condução
5-5
5
PAU16811
Sugestões para a redução do
consumo de combustível
O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU17214
Estacionamento
Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
UB6WP0P0.book Page 5 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-1
6
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efetuada
incorretamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes elétricos
que podem provocar choques ou
incêndios.
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendoprovocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.
AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
UB6WP0P0.book Page 1 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-2
6
PAU85230
Jogo de ferramentas
O jogo de ferramentas está na localização
indicada.
As informações incluídas neste manual e
as ferramentas fornecidas no jogo de ferra-
mentas destinam-se a ajudá-lo na realiza-
ção da manutenção preventiva e de
pequenas reparações. No entanto, é ne-
cessária uma chave de binário e outras fer-
ramentas, para realizar corretamente
determinados trabalhos de manutenção.
NOTA
Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas
2. Anel de vedação em O
1
2
UB6WP0P0.book Page 2 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-3
6
PAU71033

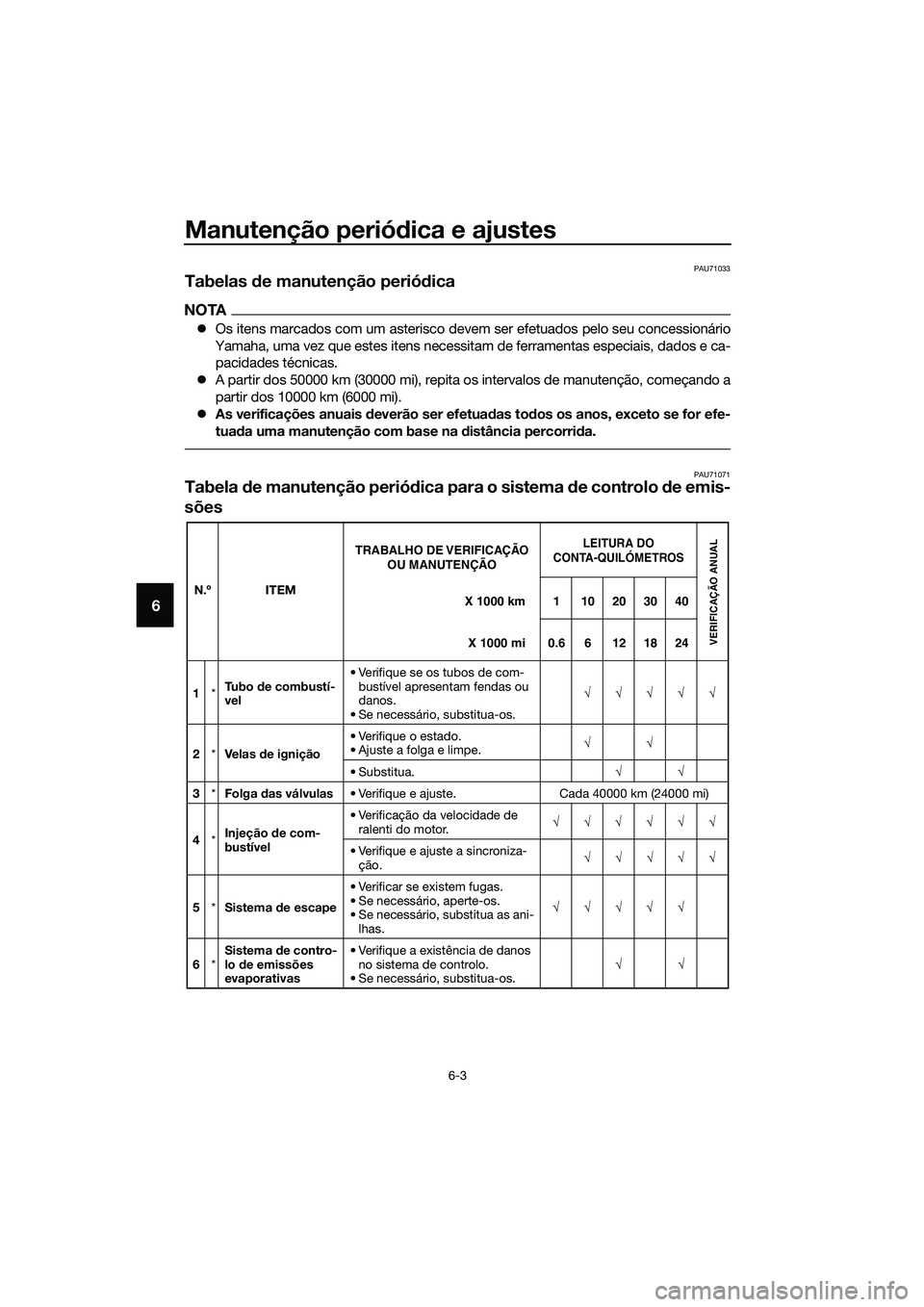

Tabelas de manutenção periódica
NOTA
Os itens marcados com um asterisco devem ser efetuados pelo seu concessionário
Yamaha, uma vez que estes itens necessitam de ferramentas especiais, dados e ca-
pacidades técnicas.
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a
partir dos 10000 km (6000 mi).
As verificações anuais deverão ser efetuadas todos os anos, exceto se for efe-
tuada uma manutenção com base na distância percorrida.
PAU71071Tabela de manutenção periódica para o sistema de controlo de emis-
sões
N.º ITEM
1*Tu b o de combustí-
vel• Verifique se os tubos de com-
bustível apresentam fendas ou
danos.
• Se necessário, substitua-os.√√√√√
2*Ve l a s de ignição•Verifique o estado.
• Ajuste a folga e limpe.√√
• Substitua.√√
3*Folga das válvulas• Verifique e ajuste. Cada 40000 km (24000 mi)
4*Injeção de com-
bustível• Verificação da velocidade de
ralenti do motor.√√√√√√
• Verifique e ajuste a sincroniza-
ção.√√√√√
5*Sistema de escape• Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua as ani-
lhas.√√√√√
6*Sistema de contro-
lo de emissões
evaporativas• Verifique a existência de danos
no sistema de controlo.
• Se necessário, substitua-os.√√X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.6 6 12 18 24
UB6WP0P0.book Page 3 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-4
6
7*Sistema de indu-
ção de ar• Verifique se a válvula de corte
de ar, a válvula por diapasão e
o tubo possuem danos.
• Substitua eventuais peças da-
nificadas, caso seja necessário.√√√√√ N.º ITEM
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
110203040
0.66121824
UB6WP0P0.book Page 4 Friday, March 27, 2020 2:06 PM

Manutenção periódica e ajustes
6-5
6
PAU71372
Tabela de lubrificação e manutenção geral
N.º ITEM
1*Verificação do sis-
tema de diagnósti-
co• Realize a inspeção dinâmica
com a ferramenta de diagnósti-
co da Yamaha.
• Verifique os códigos de erro.√√√√√√
2*Elemento do filtro
de ar• Substitua.√√
3Tu b o de inspeção
da caixa do filtro
de ar•Limpe.√√√√√
4Embraiagem• Verifique o funcionamento.
•Ajuste.√√√√√
5*Travão dianteiro• Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos.
• Substitua as pastilhas do tra-
vão, se necessário.√√√√√√
6*Travão traseiro• Verifique o funcionamento, o ní-
vel de líquido e se existem fu-
gas de líquidos.
• Substitua as pastilhas do tra-
vão, se necessário.√√√√√√
7*Tu b o s dos travões• Verifique se apresentam fen-
das ou danos.√√√√√
• Substitua. Cada 4 anos
8*Líquido dos tra-
vões• Mude. Cada 2 anos
9*Rodas• Verifique se apresentam des-
gaste ou danos.
• Se necessário, substitua-os.√√√√
10*Pneus• Verifique a profundidade do
piso e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija.√√√√√
11*Rolamentos de
roda
• Verifique se os rolamentos es-
tão soltos ou se apresentam
danos.√√√√
X 1000 km
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO
X 1000 mi
LEITURA DO
CONTA-QUILÓMETROS
VERIFICAÇÃO ANUAL
1 10203040
0.6 6 12 18 24
UB6WP0P0.book Page 5 Friday, March 27, 2020 2:06 PM
