Entretien périodique et réglage
6-16
6
4. Soulever les caches en caoutchouc,
puis retirer le couvercle du boîtier de
filtre à air après avoir enlevé ses vis.
5. Extraire l’élément du filtre à air.
6. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive du ou des pistons
et/ou du ou des cylindres pourrait
en résulter.
[FCA10482]
7. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide
des vis, puis remettre les caches en
caoutchouc dans leur position d’ori-
gine.
8. Remettre le cache latéral gauche en
place, puis reposer les boulons.
9. Remettre la selle du pilote en place.
Nettoyage du tube de vidange du filtre à
air
1. Contrôler si le tube de vidange, situé
devant le boîtier de filtre à air, contient
de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
1. Patte de fixation
1. Couvercle du boîtier de filtre à air
2. Vis
3. Cache en caoutchouc
1. Élément du filtre à air
1
12
23
1
1. Tube de vidange du filtre à air
1
UB6WF0F0.book Page 16 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-17
6
FAU21386
Contrôle de la garde de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21403
Jeu de soupape
Les soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.
N.B.
Le moteur doit être froid pour effectuer cet
entretien.1. Garde de la poignée des gaz
Garde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UB6WF0F0.book Page 17 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-18
6
FAU69761
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la sculpture de pneu présente des lignes
transversales (profondeur de sculpture mi-
nimale), si un clou ou des éclats de verre
sont incrustés dans le pneu ou si son flancPression de gonflage à froid:
1 personne :
Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes :
Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
Charge maximale :
Véh icu l e :
160 kg (353 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pi-
lote, du passager, du chargement et
de tous les accessoires.
1. Flanc de pneu
2. Indicateur d’usure du pneu
3. Profondeur de sculpture de pneu
UB6WF0F0.book Page 18 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-19
6
est craquelé, faire remplacer immédiate-
ment le pneu par un concessionnaire
Yamaha.
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
les connaissances et l’expérience
nécessaires à ces travaux.
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et lespneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle. Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
Pneu avant :
Taille :
110/70R-17M/C 54H
Fabricant/modèle :
DUNLOP/GPR-300F
Pneu arrière :
Taille :
140/70R-17M/C 66H
Fabricant/modèle :
DUNLOP/GPR-300
UB6WF0F0.book Page 19 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-20
6
FAU21963
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU33893
Réglage de la garde du levier
d’embrayage
Mesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le boulon de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner le boulon de ré-
glage dans le sens (b).
N.B.
Si on ne parvient pas à obtenir la garde du

comme suit :
1.
tournant le boulon de réglage au levier

2. Desserrer le contre-écrou au carter
moteur.
1.
brayage
2. Contre-écrou
3.
Garde du levier d’embrayage :
10.0–15.0 mm (0.39–0.59 in)
321
UB6WF0F0.book Page 20 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-21
6
3. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.
FAU37914
Contrôle de la garde du levier de
frein
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em-
brayage
2
(b)
(a) 1
1. Garde nulle au levier de frein
1
UB6WF0F0.book Page 21 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-22
6
FAU36505
Contacteurs de feu stop
Le feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne doi-
vent être réparés que par un concession-
naire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22433Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
1. Rainure d’indication d’usure de plaquette de
frein
1
1
UB6WF0F0.book Page 22 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-23
6

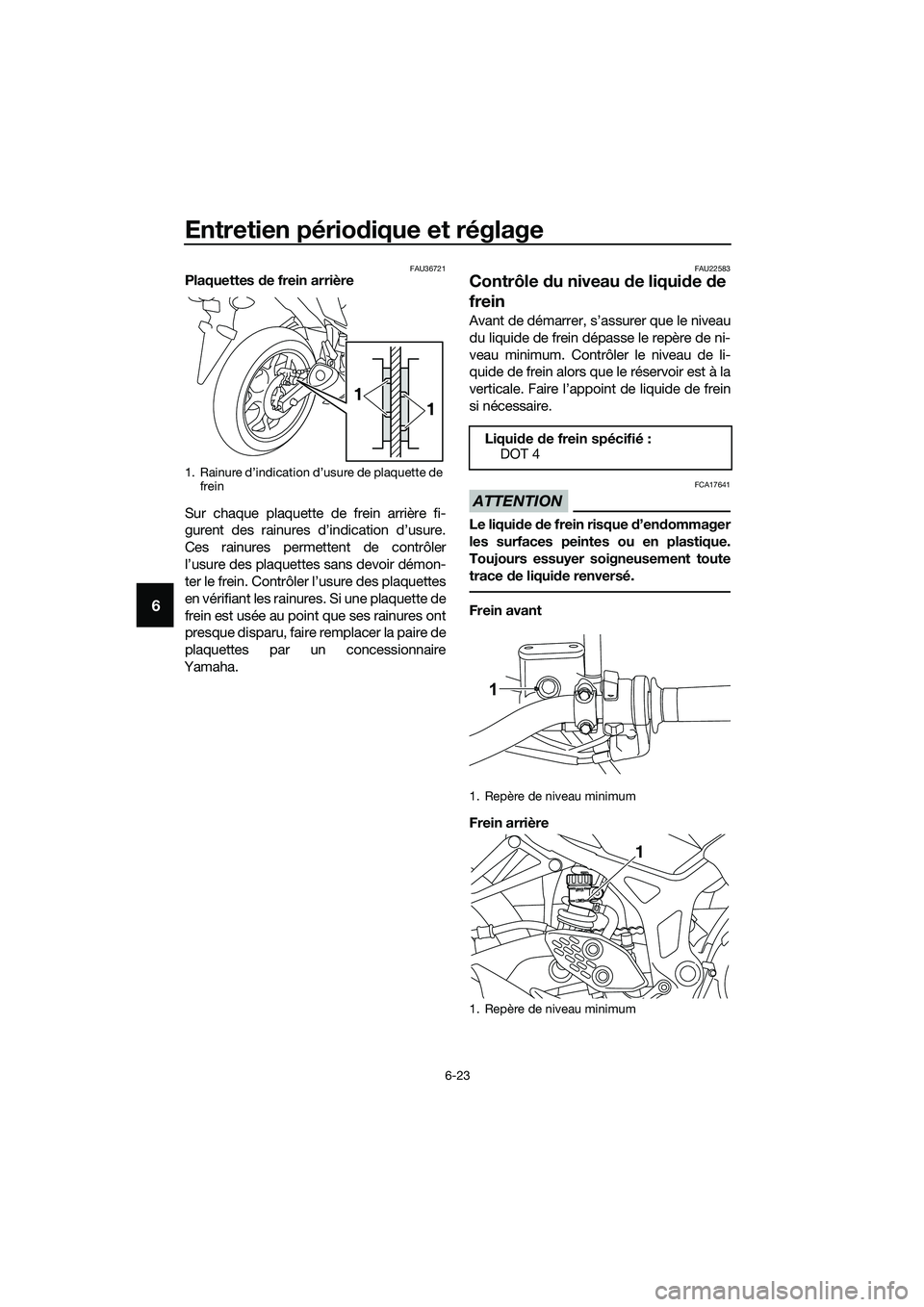

FAU36721Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.FAU22583
Contrôle du niveau de liquide de
frein
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. Contrôler le niveau de li-
quide de frein alors que le réservoir est à la
verticale. Faire l’appoint de liquide de frein
si nécessaire.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.
Frein avant
Frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1
1
Liquide de frein spécifié :
DOT 4
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1
UB6WF0F0.book Page 23 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-24
6
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein.
Un niveau de liquide bas peut signaler
l’usure des plaquettes ou la présence
d’une fuite dans le circuit de frein ;
s’assurer dès lors de contrôler l’usure
des plaquettes ainsi que l’étanchéité
du circuit de frein.
Si le niveau du liquide de frein diminue
soudainement, faire contrôler le véhi-
cule par un concessionnaire Yamaha
avant de reprendre la route.
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide de
frein. En effet, l’eau abaisserait net-
tement le point d’ébullition d
u li-
quide et pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.
FAU22734
Changement du liquide de frein
Faire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.
Joints de frein : tous les 2 ans
Durites de frein : tous les 4 ans
UB6WF0F0.book Page 24 Friday, March 27, 2020 11:53 AM

Entretien périodique et réglage
6-25
6
FAU22762
Tension de la chaîne de trans-
mission
Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU74253Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.
N.B.
Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.
2. Engager le point mort.
3. Mesurer la tension comme illustré.
4. Si la tension de chaîne de transmis-
sion est incorrecte, la régler comme
suit. ATTENTION : Une chaîne mal
tendue impose des efforts exces-
sifs au moteur et à d’autres pièces
essentielles, et risque de sauter ou
de casser. Pour éviter ce problème,
veiller à ce que la tension de la
chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]FAU62983
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Retirer le capuchon du tendeur de
chaîne de transmission, puis desser-
rer l’écrou d’axe et le contre-écrou de
chaque côté du bras oscillant.
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de la ten-
sion de chaque côté du bras oscillant
dans le sens (a). Pour détendre la
chaîne de transmission, tourner
l’écrou de réglage de chaque côté du
bras oscillant dans le sens (b), puis
pousser la roue arrière vers l’avant.
1. Tension de la chaîne de transmission
Tension de la chaîne de
transmission :
35.0–45.0 mm (1.38–1.77 in)
1
1.
2. Contre-écrou
3. Cache du tendeur de chaîne de transmis-
sion
1. Écrou de réglage de la tension de la chaîne
de transmission
2
3
1
1(a)
(b)
UB6WF0F0.book Page 25 Friday, March 27, 2020 11:53 AM
