INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
dem criar um manuseamento instá-
vel ou uma fraca resposta da
direcção.
 Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha. Peças, acessórios e mod
ificações do
merca do d e reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.  Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessó-
rio antes de o utilizar, para se certificar
de que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da direcção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran-
des podem afectar seriamente a
estabilidade do motociclo devido
aos efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
U1WSP1P0.book Page 4 Monday, January 6, 2014 6:00 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade
do sistema eléctrico do motociclo
pode ocorrer uma falha eléctrica, a
qual pode causar uma perda perigosa
de potência das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-16 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo. 
Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
 Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direcção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U1WSP1P0.book Page 5 Monday, January 6, 2014 6:00 PM

DESCRIÇÃO
2-1
2
PAU10411

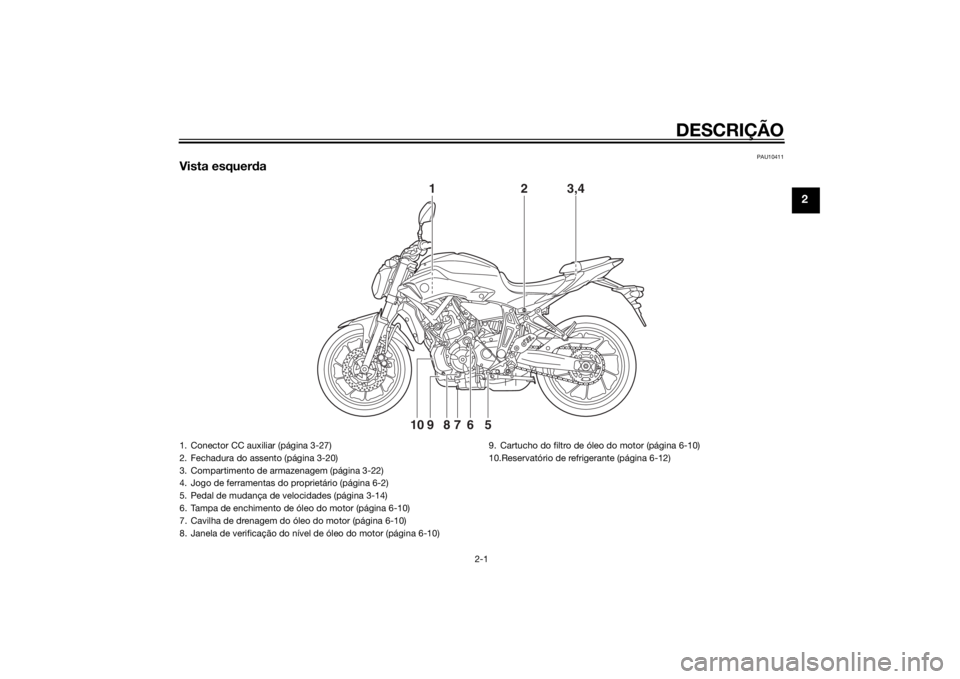

Vista esquerda
5
6
78
9
10
1
2
3,4
1. Conector CC auxiliar (página 3-27)
2. Fechadura do assento (página 3-20)
3. Compartimento de armazenagem (página 3-22)
4. Jogo de ferramentas do proprietário (página 6-2)
5. Pedal de mudança de velocidades (página 3-14)
6. Tampa de enchimento de óleo do motor (página 6-10)
7. Cavilha de drenagem do óleo do motor (página 6-10)
8. Janela de verificação do nível de óleo do motor (página 6-10) 9. Cartucho do filtro de óleo do motor (página 6-10)
10.Reservatório de refrigerante (página 6-12)
U1WSP1P0.book Page 1 Monday, January 6, 2014 6:00 PM

DESCRIÇÃO
2-2
2
PAU10421
Vista direita
7
8
9
101,2
3
4
6
5
1. Fusível principal (página 6-32)
2. Caixa de fusíveis (página 6-32)
3. Bateria (página 6-31)
4. Anel ajustador de pré-carga da mola do amortecedor (página 3-23)
5. Tampa do depósito de combustível (página 3-16)
6. Farol dianteiro (página 6-34)
7. Cavilha de drenagem de refrigerante (página 6-13)
8. Pedal do travão (página 3-15) 9. Interruptor da luz do travão traseiro (página 6-21)
10.Reservatório de líquido do travão traseiro (página 6-22)U1WSP1P0.book Page 2 Monday, January 6, 2014 6:00 PM

DESCRIÇÃO
2-3
2
PAU10431

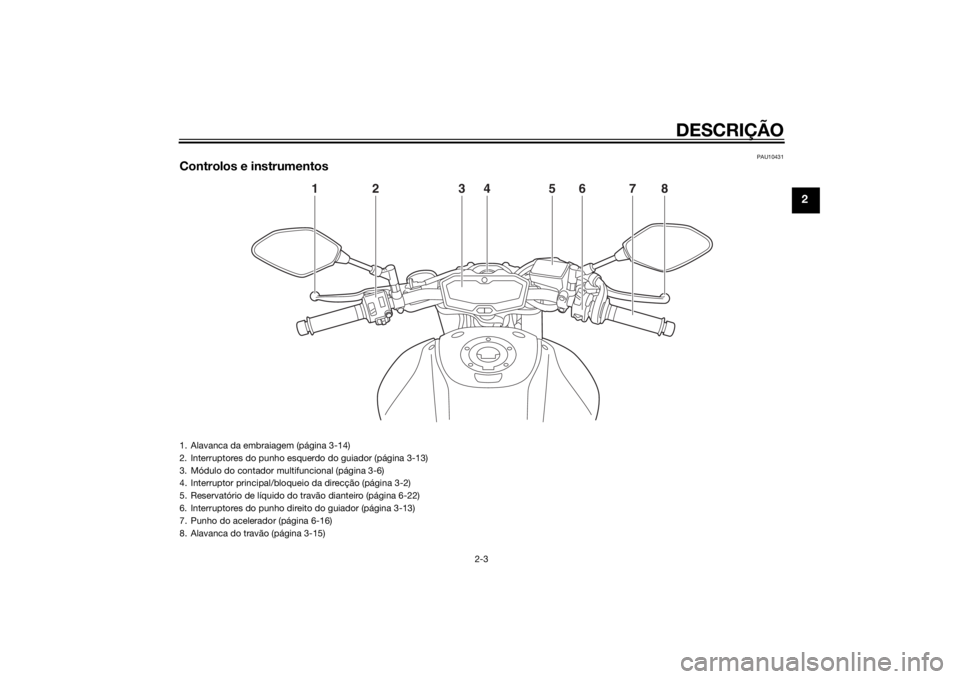

Controlos e instrumentos
1
2
3
4
5
6
7
8
1. Alavanca da embraiagem (página 3-14)
2. Interruptores do punho esquerdo do guiador (página 3-13)
3. Módulo do contador multifuncional (página 3-6)
4. Interruptor principal/bloqueio da direcção (página 3-2)
5. Reservatório de líquido do travão dianteiro (página 6-22)
6. Interruptores do punho direito do guiador (página 3-13)
7. Punho do acelerador (página 6-16)
8. Alavanca do travão (página 3-15)
U1WSP1P0.book Page 3 Monday, January 6, 2014 6:00 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-receptor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Elec-
trónico) 
um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais po dem continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se perd erem todas as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta- mente recomen
dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a
ímans (incluin do, entre outros, pro-
d utos tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
 Não coloque objectos pesa dos so-
bre as chaves.
 Não rectifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do sistema imobiliza dor
afa s

tad as da chave de reconfigura-
ção do có digo d o veículo.
 Mantenha as chaves d e outro siste-
ma imobiliza dor afastad as do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)U1WSP1P0.book Page 1 Monday, January 6, 2014 6:00 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10473
Interruptor principal/bloqueio da
d irecçãoO interruptor principal/bloqueio da direc-
ção controla os sistemas de ignição e ilu-
minação, e é utilizado para bloquear a
direcção. As várias posições são descritas
a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU38531
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não
pode ser retirada.NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desliga dos, o que po de
resultar na per da de controlo ou num
aci dente.
PAU10685
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direcção.12
U1WSP1P0.book Page 2 Monday, January 6, 2014 6:00 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal de perigo ou
d e mu dança de direcção durante um
longo períod o de tempo po de causar um
d escarregamento d a bateria.
PAU49395
Indica dores luminosos e luzes d e
a d vertência
PAU11031
In dica dores luminosos de mu dança de
d irecção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU59962
Luz avisa dora da pressão do óleo “ ”
Esta luz avisadora acende-se se a pressão
do óleo do motor estiver baixa.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deve voltar a
acender-se depois de se desligar breve-
mente e, depois, permanece ligada até o
motor ser ligado.
Se a luz avisora não se acender inicialmen-
te quando a chave é rodada para “ON”, so-
licite a um concessionário Yamaha que
verifique o circuito eléctrico.
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso de mudança de direc- ção esquerda “ ”
2. Luz avisadora da pressão do óleo “ ”
3. Luz de advertência da temperatura do refrigerante “ ”
4. Luz de advertência de problema no motor “ ”
5. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ” (para modelos com
sistema ABS)
6. Indicador luminoso do sistema imobilizador “ ”
7. Indicador luminoso de máximos “ ”
8. Indicador luminoso de ponto morto “ ”
9. Indicador luminoso de mudança de direc- ção direita “ ”
1
2
3
4
5
6
7
8
9
ABS
U1WSP1P0.book Page 3 Monday, January 6, 2014 6:00 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PRECAUÇÃO
PCA21210
Se a luz de a dvertência se acen der
quan do o motor está a funcionar, desli-
gue imed iatamente o motor e verifique o
nível de óleo. Caso o nível de óleo se si-
tue abaixo do nível mínimo, a dicione
óleo suficiente do tipo recomen dad o
para o corrigir para o nível correcto. Se
a luz avisa dora da pressão do óleo per-
manecer acesa, mesmo que o nível de
óleo esteja correcto, desligue ime diata-
mente o motor e solicite a um conces-
sionário Yamaha que verifique o veículo.NOTASe a luz avisadora não se apagar após o
motor ser colocado em funcionamento, ve-
rifique o nível do óleo do motor e adicione
óleo se necessário. (Consulte a página
6-10.)
Se a luz avisadora permanecer acesa de-
pois de adicionar óleo do motor, solicite a
um concessionário Yamaha que verifique o
veículo.
PAU11447
Luz de ad vertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se se o
motor sobreaquecer. Se isto ocorrer, deve-
rá desligar imediatamente o motor e deixá-
lo arrefecer.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.NOTA Para veículos equipados com ventoi-
nha do radiador, a activação ou de-
sactivação automática desta(s)
efectua-se em função da temperatura
do líquido refrigerante no radiador. 
Se o motor sobreaquecer, consulte a
página 6-45 para obter mais instru-
ções.
PAU46443
Luz de ad vertência de problema no
motor “ ”
Esta luz de advertência acende-se quando
é detectado um problema no circuito eléc-
trico de supervisão do motor. Se isto acon-
tecer, solicite a um concessionário Yamaha
que verifique o sistema de auto-diagnósti-
co. (Consulte a página 3-11 para obter ex-
plicações sobre o dispositivo de auto-
diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.NOTAEsta luz de advertência acende-se quando
a chave é rodada para “ON” e o interruptor
de arranque é premido, mas isto não indica
qualquer avaria.
U1WSP1P0.book Page 4 Monday, January 6, 2014 6:00 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU58530
Luz de a dvertência do ABS “ ” (para
mo delos com sistema ABS)
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar corre-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que possível. (Consulte uma explicação do sis-
tema ABS na página 3-15.)
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
locid ad e de 10 km/h (6 mi/h) ou superior,
ou se a luz d e advertência se acen der ou
ficar intermitente durante a con dução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de a d- vertência nem sequer se acen
der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio d as rodas du-
rante uma travagem d e emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.
PAU26878
In dica dor luminoso do sistema
imobiliza dor “ ”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está activado. Pas-
sadas 24 horas, o indicador luminoso pára
de piscar, mas o sistema imobilizador con-
tinua activado. O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. (Consulte a página 3-11
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
ABS
U1WSP1P0.book Page 5 Monday, January 6, 2014 6:00 PM
