YAMAHA MT-09 2016 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-30
1
2
3
4
567
8
9
10
11
12
MT09A
3. Placera panelen i sitt ursprungliga lä- ge.
4. Sätt fast bulten och snabbfästena.TIPSSnabbfästena monteras genom att du tryck-
er ut mittstiftet, för in fästanordningen i pa-
nelen och sedan trycker in mittstift ijämnhöjd med fästanordningen. Huvudsäkringen, bräns
leinsprutningssyste-
mets säkring och säkringsbox 2 finns under
sadeln. (Se sidan 3-23.) MT091. Säkring för tändning
2. Säkring för ABS styrenhet
3. Säkring för parkeringsljus
4. Hjälpsäkring
5. Säkring för signalsystem
6. Säkring för strålkastare
7. Reservsäkring
123
7
456
1. Säkringsbox 2
2. Huvudsäkring
3. Säkring för bränsleinsprutningssystemet
4. Reservsäkring för
bränsleinsprutningssystemet
2
3
4
1
1. Motorsäkring för kylfläkt
2. Backupsäkring (säkring för klocka och
startspärrsystem)
3. Säkring för ETV (elektriskt gasspjäll)
4. Reservsäkring
123
4
B87-F8199-M0_1.book 30 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-31
1
2
3
4
56
7
8
9
10
11
12
MT09ATIPSTa bort startreläets skydd genom att dra det
uppåt för att komma åt bränsleinsprutnings-systemets säkring. Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re-
kommenderas för att undvika att el-
systemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON”
och sätt på den elkrets i vilken säkring-
en har gått sönder för att kontrollera att
elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
1. Motorsäkring för kylfläkt
2. Backupsäkring (säkring för klocka och startspärrsystem)
3. Säkring för ETV (elektriskt gasspjäll)
4. ABS-solenoidsäkring
5. Säkring för ABS-motor
6. Reservsäkring
123
6
45
1. Startreläets skydd
2. Säkring för bränsleinsprutningssystemet
3. Reservsäkring för bränsleinsprutningssystemet
1
2
3
Säkringar:
Huvudsäkring: 50.0 A
Hjälpsäkring:
2.0 A
Säkring för strålkastare: 15.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning:
15.0 A
Säkring för parkeringsljus: 7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för ABS-motor:
30.0 A (MT09A)
ABS-solenoidsäkring: 15.0 A (MT09A)
Säkring för bränsleinsprutningssyste-
met: 10.0 A
Säkring för ABS styrenhet: 7.5 A (MT09A)
Backupsäkring:
7.5 A
Säkring för ETV (elektriskt gasspjäll): 7.5 A
B87-F8199-M0_1.book 31 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-32
1
2
3
4
567
8
9
10
11
12
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU58001
Byte av strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA10651
Var försiktig så att du inte skadar följan-
de delar:
S trålkastarlampa
Ta inte på glaset med fingrarna och
se till att du inte får olja på glaset ef-
tersom det kan påverka ljuset i lam-
pan och lampans livslängd
reduceras avsevärt. Torka av glaset
på glödlampan mycket noga med
en trasa fuktad i alkohol eller thin-
ner.

S trålkastarglas
S ätt inte på någon form av självhäf-
tande film eller k listerlapp på strål-
kastarglaset.
S ätt inte i någon glödlampa med hö-
gre effekt än den som rekommende-ras. 1. Ta bort strålkasta
rinsatsens sidoskydd
genom att skruva loss bultarna på
båda sidorna.
1. Ta inte på glödlampsglaset med fingrarna.
1. Bult
1
1
B87-F8199-M0_1.book 32 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-33
1
2
3
4
56
7
8
9
10
11
12
2. Dra upp strålkastarenhetens skydd för att separera det från strålkastarenhe-
ten.
3. Ta bort genomföringarna. 4. Koppla ur reservlampans koppling.
5. Koppla ur strålkastarens koppling och
ta därefter bort strålkastarenheten från
fordonet. 6. Ta bort skyddet över glödlampan.
7. Haka av strålkastarlampans hållare
och ta bort den trasiga lampan.1. Bult
2. Strålkastarenhetens sidoskydd
1. Skydd för strålkastare1
1
2
21
1. Genomföring
1. Parkeringsljusets koppling1
1
1. Strålkastarkontakt
1. Skydd över strålkastarlampa
1
1
B87-F8199-M0_1.book 33 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-34
1
2
3
4
567
8
9
10
11
12
8. Sätt i en ny glödlampa och sätt fast den med lamphållaren.
9. Sätt fast skyddet öv er strålkastarlam-
pan.
10. Montera strålkastarenheten som på bilden och anslut därefter strålkasta-
rens koppling. 11. Anslut reservlampans koppling.
12. Rikta in hålen i strålkastarenheten
med hålen i strålkastarenhetens
skydd.
13. Montera genomföringarna.
14. Placera strålkastarinsatsens sido- skydd i ursprungslägena och skruva
fast bultarna.
15. Låt en Yamaha-återförsäljare ställa in ljuset vid behov.
MAU58021
Byte av parkeringsljuslampaDenna modell är utrustad med två parke-
ringsljus. Om en parkeringsljuslampa går
sönder, byt ut den enligt följande.1. Ta bort strålkasta rinsatsens sidoskydd
genom att skruva loss bultarna på
båda sidorna.
1. Strålkastarlampans hållare
2. Strålkastarlampa
12
1. Strålkastare
2. Strålkastarkontakt1
2
1. Bult
1
1
B87-F8199-M0_1.book 34 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-35
1
2
3
4
56
7
8
9
10
11
12

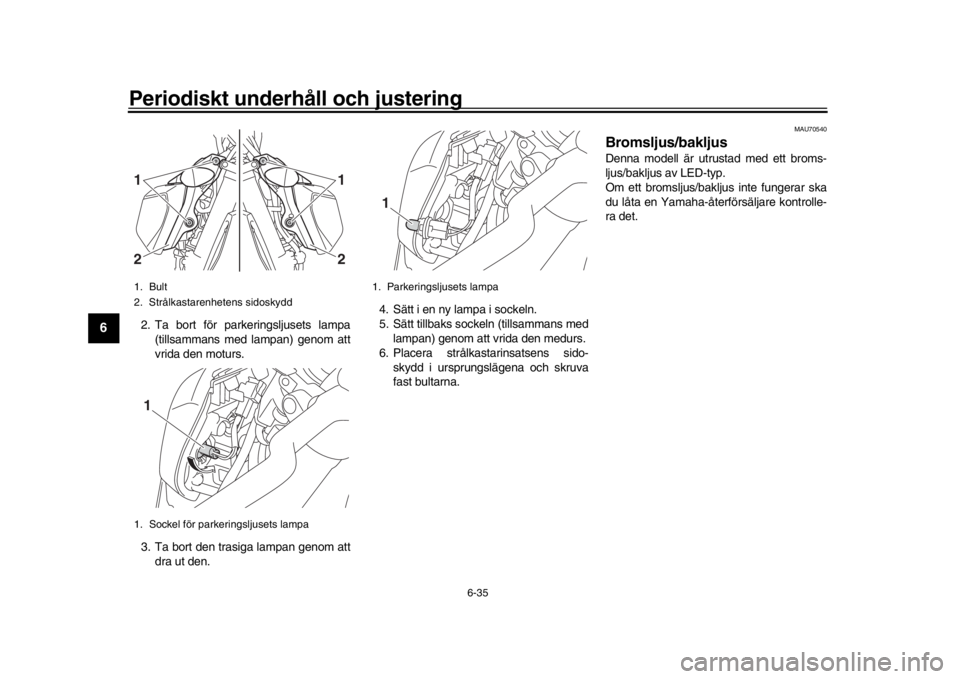

2. Ta bort för parkeringsljusets lampa (tillsammans med lampan) genom att
vrida den moturs.
3. Ta bort den trasiga lampan genom att dra ut den. 4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
6. Placera strålkastarinsatsens sido- skydd i ursprungslägena och skruva
fast bultarna.
MAU70540
Bromsljus/bakljusDenna modell är utrustad med ett broms-
ljus/bakljus av LED-typ.
Om ett bromsljus/bakljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
1. Bult
2. Strålkastarenhetens sidoskydd
1. Sockel för parkeringsljusets lampa1
1
2
2
1
1. Parkeringsljusets lampa1
B87-F8199-M0_1.book 35 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-36
1
2
3
4
567
8
9
10
11
12
MAU24205
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam- pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs. 3. Sätt i en ny lampa i sockeln, tryck in
den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt skru-
ven för hårt eftersom lampglaset
kan gå sönder.
[MCA11192] MAU58010
Byte av nummerskyltsbelysning1. Ta bort nummerskyltens lampenhet
genom att ta bort muttrarna och buss-
ningarna, och ta slutligen bort num-
merskyltens glödlampsinfattning
(tillsammans med glödlampan) genom
att dra ut den.
2. Ta bort den trasiga lampan genom att dra ut den.
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
1. Nummerskyltsbelysning
2. Bussning
3. Mutter
4. Lampsockel för nummerskyltsbelysningen
1
22
4
3
3
B87-F8199-M0_1.book 36 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-37
1
2
3
4
56
7
8
9
10
11
12
3. Sätt i en ny lampa i sockeln.
4. Montera infattningen (tillsammans med glödlampan) genom att skjuta in
den, och montera därefter nummer-
skyltens lampenhet genom att sätta
fast bussningen och muttrarna.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och i
rätt läge innan du börjar arbeta med den.
MAU44792
Framhjul (på modeller utan AB S)
VARNING
MWA14841
Låt en Yamaha-återförsäljare ta bort ochmontera hjulet på ABS -modeller.
MAU56270
För att ta bort framhjulet
VARNING
MWA10822
Se till att den står stadigt så att den inte
faller omkull under arbetet och orsakarpersonskador.
1. Lossa framhjulsaxelns klämbult och därefter framhjulsaxeln och bultarna
för bromsok.
1. Lampa för nummerskyltsbelysning
1
1. Depåstöd (exempel)
1
B87-F8199-M0_1.book 37 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-38
1
2
3
4
567
8
9
10
11
12
2. Lyft upp framhjulet från marken genom att följa proceduren i det föregående
avsnittet, “Ställ a motorcykeln”.
3. Ta bort bromsoken på båda sidor ge-
nom att skruva loss bultarna.
VIKTIGT: Bromsa inte efter det att
bromsoken har tagits bort eftersom
bromsbeläggen kommer då att
pressas ut.
[MCA11052]
4. Dra ut hjulaxeln och ta bort hjulet.
För att montera framhjulet 1. Lyft upp hjulet mellan framgafflarna.
2. Stoppa in hjulaxeln.
3. Montera bromsoken genom att skruva fast bultarna.TIPSSe till att det finns tillräckligt avstånd mellan
bromsbeläggen innan du monterar bromso-ken över bromsskivorna.
4. Sänk ned framhjulet så att det står på underlaget och fäll sedan ned sidostö-
det.
5. Dra åt hjulaxeln, hjulaxelns klämbult och fästbultarna för bromsok till angi-
vet moment. 6. Tryck ner styret flera gånger och kon-
trollera att framgaffeln fungerar.
1. Framhjulsaxelns klämbult
2. Hjulaxel
3. Bult för bromsok
3
2
1
1. Bult för bromsok
2. Bromsok12
Åtdragningsmoment:Hjulaxel:65 Nm (6.5 m·kgf, 47 ft·lbf)
Framhjulsaxelns klämbult:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bult för bromsok: 35 Nm (3.5 m·kgf, 25 ft·lbf)
B87-F8199-M0_1.book 38 ページ ２０１５年１２月１６日　水曜日　午後５時１９分

Periodiskt underhåll och justering
6-39
1
2
3
4
56
7
8
9
10
11
12
MAU44802

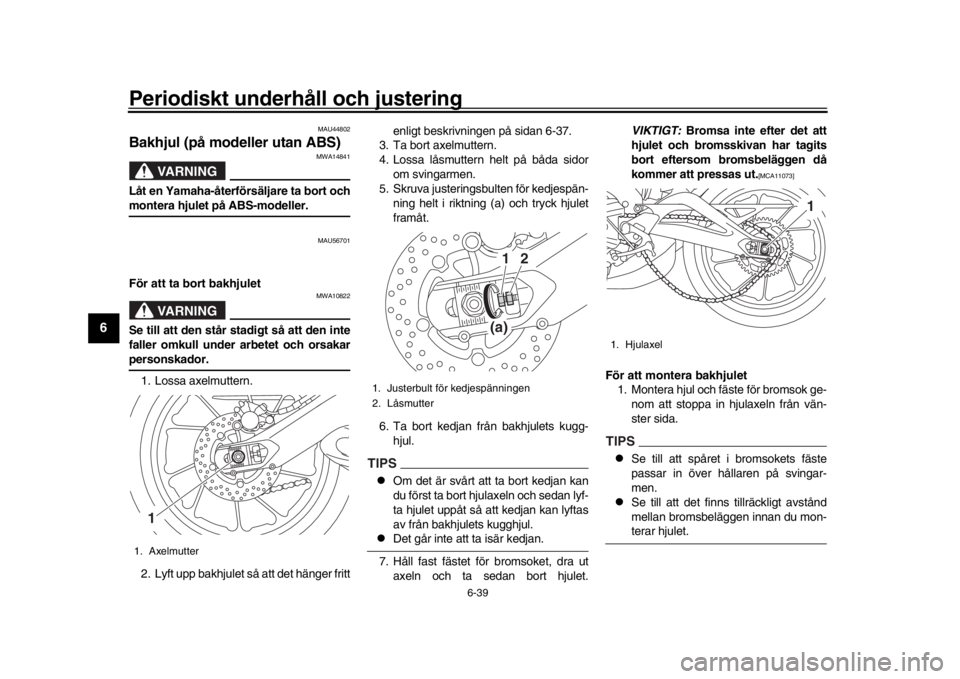

Bakhjul (på modeller utan AB S)
VARNING
MWA14841
Låt en Yamaha-återförsäljare ta bort ochmontera hjulet på AB S-modeller.
MAU56701
För att ta bort bakhjulet
VARNING
MWA10822
S e till att den står stadigt så att den inte
faller omkull under arbetet och orsakarpersonskador.
1. Lossa axelmuttern.
2. Lyft upp bakhjulet så att det hänger fritt enligt beskrivningen på sidan 6-37.
3. Ta bort axelmuttern.
4. Lossa låsmuttern helt på båda sidor om svingarmen.
5. Skruva justeringsbulten för kedjespän-
ning helt i riktning (a) och tryck hjulet
framåt.
6. Ta bort kedjan från bakhjulets kugg- hjul.
TIPS
Om det är svårt att ta bort kedjan kan
du först ta bort hjulaxeln och sedan lyf-
ta hjulet uppåt så att kedjan kan lyftas
av från bakhjulets kugghjul.

Det går inte att ta isär kedjan.
7. Håll fast fästet för bromsoket, dra ut axeln och ta sedan bort hjulet. VIKTIGT:
Bromsa inte efter det att
hjulet och bromsskivan har tagits
bort eftersom bromsbeläggen då
kommer att pressas ut.
[MCA11073]
För att montera bakhjulet 1. Montera hjul och fäste för bromsok ge-
nom att stoppa in hjulaxeln från vän-
ster sida.TIPS
Se till att spåret i bromsokets fäste
passar in över hållaren på svingar-
men.

Se till att det finns tillräckligt avstånd
mellan bromsbeläggen innan du mon-terar hjulet.
1. Axelmutter
1
1. Justerbult för kedjespänningen
2. Låsmutter
(a)1
2
1. Hjulaxel
1
B87-F8199-M0_1.book 39 ページ ２０１５年１２月１６日　水曜日　午後５時１９分
