YAMAHA MT-09 2018 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
4-13
1
2
345
6
7
8
9
10
11
12
Modo da temperatura da entrada de ar
O visor da temperatura da entrada de ar in-
dica a temperatura do ar aspirado para den-
tro da caixa do filtro de ar.
Este visor mostra a temperatura da entrada
de ar de –9  C a 99 C em incrementos de
1 C.NOTA
–9 C é a indicação mostrada mesmo
que a temperatura da entrada de ar
seja inferior a –9 C.

A temperatura da entrada de ar podevariar da temperatura ambiente. Modo de controlo da luminosidade
A luminosidade do painel do contador mul-
tifuncional pode ser ajustada.
Como ajustar a luminosidade
1. Rode a chave para “OFF”.
2. Enquanto prime a tecla “SELECT”,
rode a chave para “ON” e continue a
premir a tecla até o visor alternar para
o modo de controlo da luminosidade.
3. Prima a tecla “RESET” para definir o nível de luminosidade.
4. Prima a tecla “SELECT” para confir-
mar o nível de luminosidade selecio-
nado e sair do modo de controlo da
luminosidade.
PAU12822
Alavanca da embraiagemA alavanca da embraiagem situa-se no lado
esquerdo do guiador. Para desengatar a
embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 4-25.)
1. Visor da temperatura da entrada de ar
1
1. Visualização do nível de luminosidade
1
1. Alavanca da embraiagem
1
BS2-9-P1.book 13 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-14
1
2
34
5
6
7
8
9
10
11
12
PAU76301

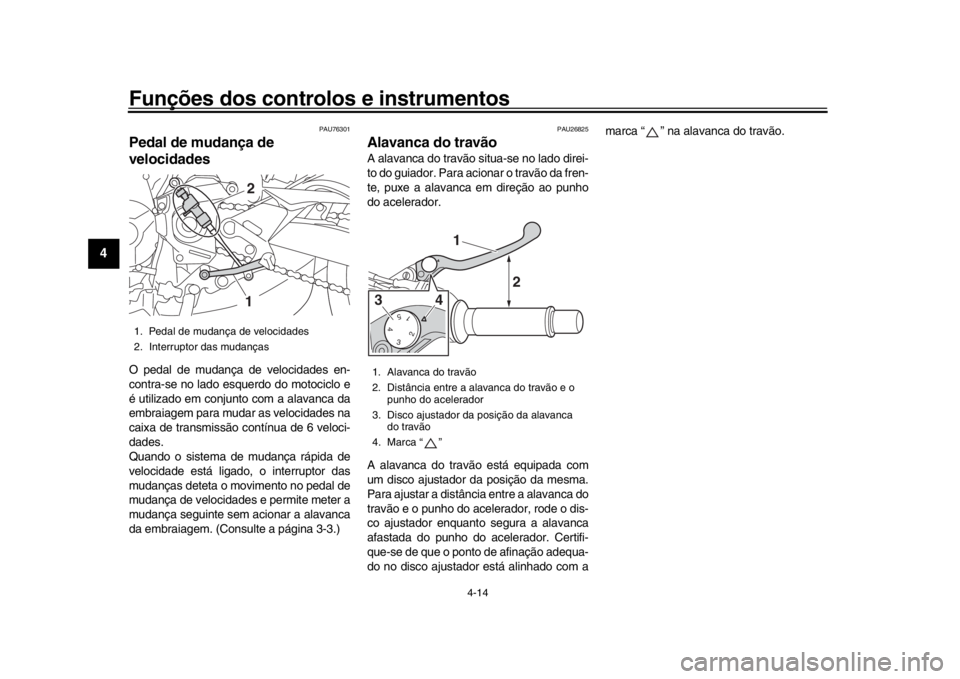

Pedal de mudança de
velocidadesO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades.
Quando o sistema de mudança rápida de
velocidade está ligado, o interruptor das
mudanças deteta o movimento no pedal de
mudança de velocidades e permite meter a
mudança seguinte sem acionar a alavanca
da embraiagem. (Consulte a página 3-3.)
PAU26825
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da fren-
te, puxe a alavanca em direção ao punho
do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação adequa-
do no disco ajustador está alinhado com a marca “ ” na alavanca do travão.
1. Pedal de mudança de velocidades
2. Interruptor das mudanças
12
1. Alavanca do travão
2. Distância entre a alavanca do travão e o
punho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
5 4 3 2 1
1
2
43
BS2-9-P1.book 14 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-15
1
2
345
6
7
8
9
10
11
12
PAU12944
Pedal do travãoO pedal do travão situa-se no lado direito do
motociclo. Para acionar o travão traseiro,
pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá sermaior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada para
“ON” e após ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
Durante este teste, pode ouvir-se um
ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar oseu concessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-reto desempenho do sistema de ABS.
1. Pedal do travão
1
BS2-9-P1.book 15 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-16
1
2
34
5
6
7
8
9
10
11
12
PAU13075
Tampa do depósito de
combustívelAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível 1. Coloque a tampa do depósito de com- bustível, empurrando-a com a chave inserida na fechadura.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1
2
1
2
1. Desbloquear.
2. Cobertura da fechadura da tampa do depósito de combustível
2
1
BS2-9-P1.book 16 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-17
1
2
345
6
7
8
9
10
11
12
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções. 1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tam- pa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível máximo
1
2
Combustível recomendado: Gasolina sem chumbo premium (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de combus-
tível: 14 L (3.7 US gal, 3.1 Imp.gal)
Quantidade da reserva de combustí-
vel: 2.8 L (0.74 US gal, 0.62 Imp.gal)
BS2-9-P1.book 17 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-18
1
2
34
5
6
7
8
9
10
11
12

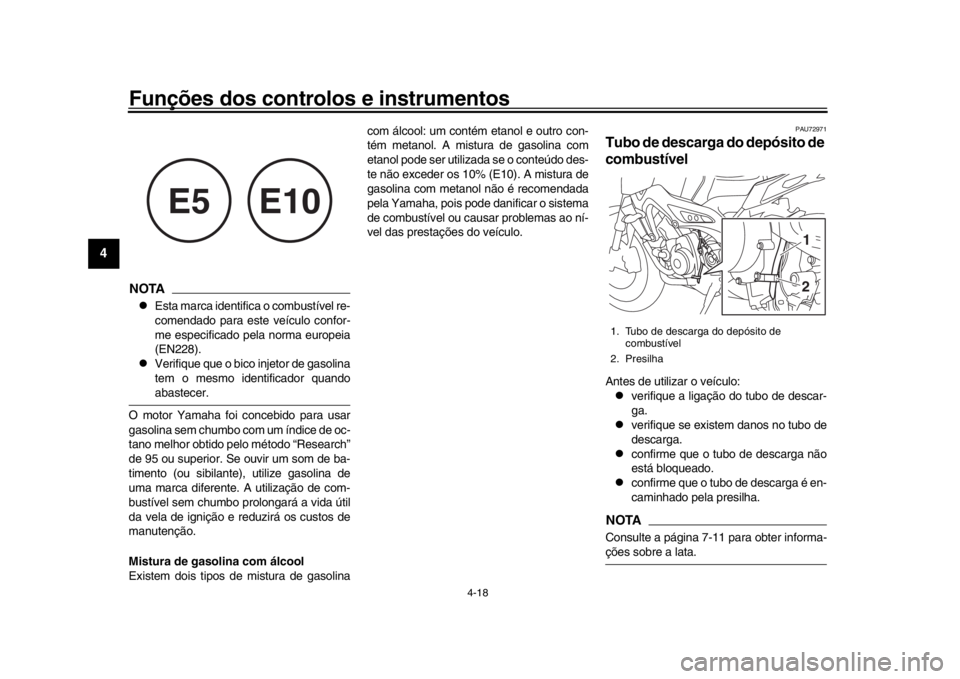

NOTA
Esta marca identifica o combustível re-
comendado para este veículo confor-
me especificado pela norma europeia
(EN228).

Verifique que o bico injetor de gasolina
tem o mesmo identificador quandoabastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo des-
te não exceder os 10% (E10). A mistura de
gasolina com metanol não é recomendada
pela Yamaha, pois pode danificar o sistema
de combustível ou causar
problemas ao ní-
vel das prestações do veículo.
PAU72971
Tubo de descarga do depósito de
combustívelAntes de utilizar o veículo:
verifique a ligação do tubo de descar-
ga.

verifique se existem danos no tubo de
descarga.

confirme que o tubo de descarga não
está bloqueado.

confirme que o tubo de descarga é en-
caminhado pela presilha.
NOTAConsulte a página 7-11 para obter informa-ções sobre a lata.
E5
E10
1. Tubo de descarga do depósito de combustível
2. Presilha
21
BS2-9-P1.book 18 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-19
1
2
345
6
7
8
9
10
11
12
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;

estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;

certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;

não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU57991
AssentoRemoção do assento 1. Abra a cobertura do trinco do assento,
introduza a chave no trinco do assento
e, depois, rode a chave para a esquer-
da.
2. Enquanto mantém a chave nessa po- sição, levante a parte posterior do as-
sento e puxe-o para fora.

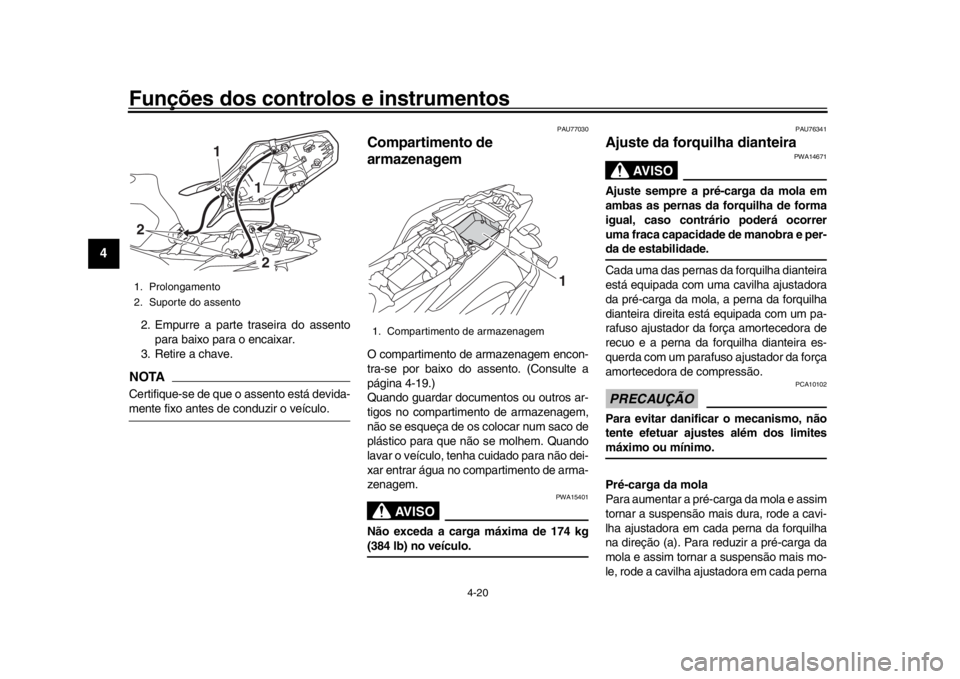

Instalação do assento 1. Introduza os prolongamentos nos su-
portes do assento, conforme ilustrado.1. Fechadura do assento
2. Cobertura do trinco do assento
3. Desbloquear.1
32
BS2-9-P1.book 19 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-20
1
2
34
5
6
7
8
9
10
11
12
2. Empurre a parte traseira do assento para baixo para o encaixar.
3. Retire a chave.NOTACertifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
PAU77030
Compartimento de
armazenagemO compartimento de armazenagem encon-
tra-se por baixo do assento. (Consulte a
página 4-19.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de arma-
zenagem.
AVISO
PWA15401
Não exceda a carga máxima de 174 kg(384 lb) no veículo.
PAU76341
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e per-da de estabilidade.
Cada uma das pernas da forquilha dianteira
está equipada com uma cavilha ajustadora
da pré-carga da mola, a perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo e a perna da forquilha dianteira es-
querda com um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
1. Prolongamento
2. Suporte do assento
1
2
21
1. Compartimento de armazenagem
1
BS2-9-P1.book 20 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-21
1
2
345
6
7
8
9
10
11
12
da forquilha na direção (b).
O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mais
pequena é a distância A, maior é a pré-car-
ga da mola; quanto maior é a distância A,
menor é a pré-carga da mola. Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita. Para aumentar a força amortecedora
de recuo e assim tornar o amortecimento
de recuo mais duro, rode o parafuso ajusta-
dor na direção (a). Para reduzir a força
amortecedora de recuo e assim tornar o
amortecimento de recuo mais mole, rode o
parafuso ajustador na direção (b).
NOTACertifique-se de que efetua este ajuste naperna da forquilha dianteira direita.
Força amortecedora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha
dianteira esquerda. Para aumentar a força
amortecedora de compressão e assim tor-
nar o amortecimento de compressão mais
duro, rode o parafuso ajustador na direção
1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
1
(a)
(b)
(a)
(b)
1
Ponto de afinação da pré-carga da
mola:Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal: Distância A = 16.0 mm (0.63 in)
Máximo (dura):
Distância A = 4.0 mm (0.16 in)
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):11 estalido(s) na direção (b)*
Normal:
11 estalido(s) na direção (b)*
Máximo (dura): 0 estalido(s) na direção (b)*
* Com o botão ajustador totalmente ro- dado na direção (a)
1
(a)
(b)
BS2-9-P1.book 21 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-22
1
2
34
5
6
7
8
9
10
11
12
(a). Para reduzir a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais mole, rode o para-
fuso ajustador na direção (b).NOTACertifique-se de que efetua este ajuste naperna da forquilha dianteira esquerda.
NOTA
Embora o número total de estalidos de
um mecanismo ajustador da força
amortecedora possa não correspon-
der exatamente às especificações an-
teriores devido a pequenas diferenças
no processo de fabr ico, o número real
de estalidos representa sempre toda a
gama de ajuste. Para obter um ajuste
preciso, verifique o número de estali-
dos de cada um dos mecanismos de
ajuste da força amortecedora e modifi-
que as especificações conforme o ne-
cessário.

Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1 es-talido podem ser idênticas.
PAU57941
Ajuste do amortecedorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
reção (b).
1. Parafuso ajustador da força amortecedora de compressãoPonto de afinação do amortecimento
de compressão:Mínimo (suave):
11 estalido(s) na direção (b)*
Normal: 11 estalido(s) na direção (b)*
Máximo (dura): 0 estalido(s) na direção (b)*
* Com o parafuso ajustador totalmente
rodado na direção (a)
1
(a) (b)
BS2-9-P1.book 22 ページ ２０１８年６月７日　木曜日　午後２時１９分
