Funções dos controlos e instrumentos
4-23
1
2
345
6
7
8
9
10
11
12

Alinhe o entalhe adequado do anel
ajustador com o in dicador de posição
no amortecedor.

Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas do proprietário, para
fazer o ajuste. Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode
o parafuso ajustador
na direção (a). Para reduzir a força amorte-
cedora de recuo e assi m tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de voltas
do mecanismo ajustador da força de amor-
tecimento. Este intervalo de ajuste pode
não corresponder exatamente às especifi-
cações indicadas dev ido a pequenas dife-renças no processo de fabrico.
AVISO
PWA10222
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.

Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.

Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.

Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário

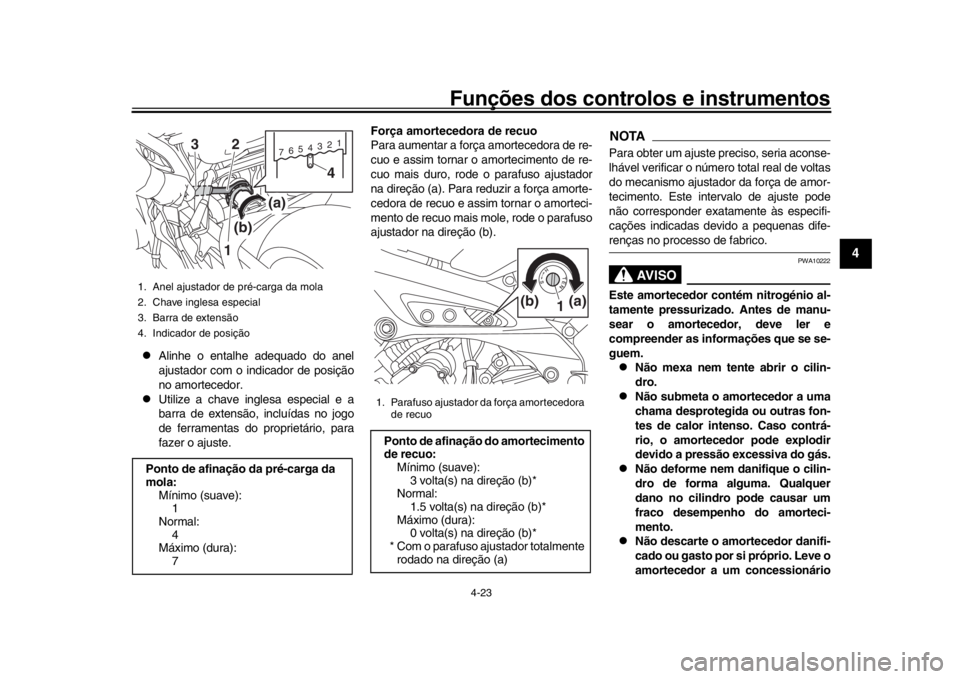

1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola: Mínimo (suave): 1
Normal:
4
Máximo (dura): 7
7654321
1(b) (a)
4
2
3
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):3 volta(s) na direção (b)*
Normal: 1.5 volta(s) na direção (b)*
Máximo (dura):
0 volta(s) na direção (b)*
* Com o parafuso ajustador totalmente rodado na direção (a)
1 (a)(b)
BS2-9-P1.book 23 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-24
1
2
34
5
6
7
8
9
10
11
12
Yamaha para qualquer serviço.
PAU15152
Prendedores da correia de
bagagemExiste um prendedor da correia de baga-
gem em cada apoio de pé do passageiro.
PAU77390
Conectores CC auxiliaresEste veículo está equipado com um conec-
tor CC auxiliar e um conector CC para pu-
nho aquecido. Consulte o seu
concessionário Yamaha antes de instalar
quaisquer acessórios.

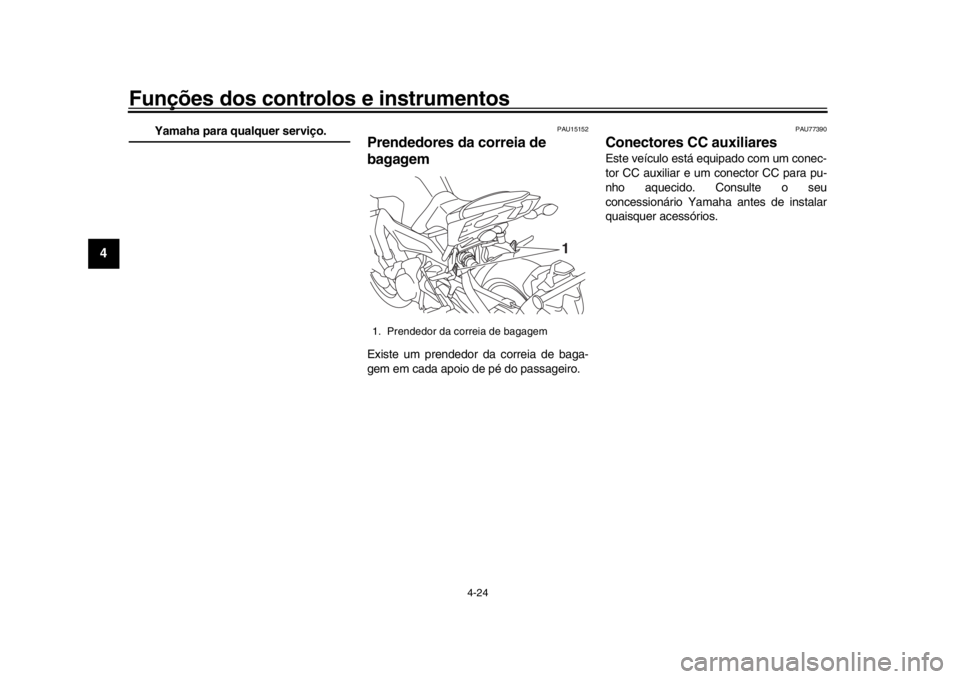

1. Prendedor da correia de bagagem
1
BS2-9-P1.book 24 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-25
1
2
345
6
7
8
9
10
11
12
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a secção se-
guinte para obter uma explicação sobre osistema de corte do circuito de ignição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente e se não funcionar bem,
solicite a sua reparação a um concessio-
nário Yamaha.
PAU57951
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral está
para cima. Além disso, para o motor se o
descanso lateral for baixado com a trans-
missão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.

Consulte as informações sobre a ope-
ração dos interruptores nas páginas4-2 e 4-3.
BS2-9-P1.book 25 ページ ２０１８年６月７日　木曜日　午後２時１９分

Funções dos controlos e instrumentos
4-26
1
2
34
5
6
7
8
9
10
11
12

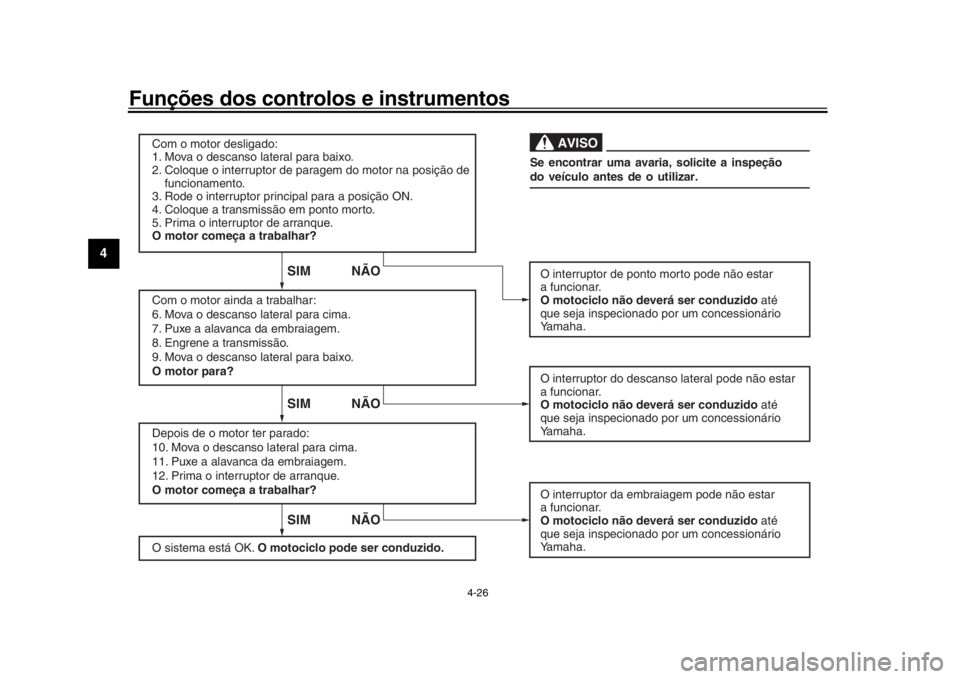

SIM NÃOSIM NÃO
SIM NÃO
AVI SO
Com o motor desligado:
1. Mov a o descanso later al para baixo.
2. Coloque o interr uptor de paragem do motor na posição de yfuncionamento.
3. Rode o interr uptor principal par a a posição ON.
4. Coloque a tr ansmissão em ponto morto.
5. Prima o interr uptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Y amaha.
Com o motor ainda a tr
abalhar:
6. Mov a o descans o lateral para cima.
7.

Puxe a alavanca da embr aiagem.
8. Engrene a tr ansmissão.
9. Mov a o descanso later al para baixo.
O motor para? O interruptor do descanso later al pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionár
io
Y amaha.
Depois de o motor ter par ado:
10. Mov a o descanso later al para cima.
11. Puxe a alavanca da embr aiagem.
12. Prima o interr uptor de arranque.
O motor começa a trabalhar? O interruptor da embr aiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionár
io
Y amaha.
O sistema está OK. O motociclo pode ser conduzido. S
e encontrar uma avaria, s olicite a inspeção
do veículo antes de o utilizar.
BS2-9-P1.book 26 ページ ２０１８年６月７日　木曜日　午後２時１９分

5-1
1
2
3
456
7
8
9
10
11
12
Para sua segurança – verifi cações prévias à utilização
PAU15599
Inspecione o seu veículo sempre que o utiliz ar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respetivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 4-17, 4-18
Óleo do motor Verifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 7-12
Refrigerante Verifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas. 7-14
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas. 7-22, 7-23
BS2-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午後２時１９分

Para sua segurança – verificações prévias à utilização
5-2
1
2
3
45
6
7
8
9
10
11
12
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível
especificado.
Verifique se o sistema hidráulico apresenta fugas. 7-22, 7-23
Embraiagem Verifique o funcionamento.
Se necessário, lubrifique o cabo.
Verifique a folga da alavanca.
Se necessário, ajuste-a. 7-20
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um conces
sionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 7-16, 7-27
Cabos de controlo Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a. 7-27
Corrente de transmissão Verifique a folga da corrente.
Se necessário, ajuste-a.
Verifique o estado da corrente.
Se necessário, lubrifique-a. 7-24, 7-26
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija. 7-17, 7-20
Pedais do travão e de
mudança de velocidade Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.
7-27
Alavancas do travão e da
embraiagem Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os
pontos de articulação da alavanca. 7-28
Descanso lateral Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô. 7-29
ITEM VERIFICAÇÕES PÁGINA
BS2-9-P1.book 2 ページ ２０１８年６月７日　木曜日　午後２時１９分

Para sua segurança – verificações prévias à utilização
5-3
1
2
3
456
7
8
9
10
11
12
Fixadores do chassis Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores Verifique o funcionamento.
Se necessário, corrija.
—
Interruptor do descanso
lateral Verifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema não estiver a funcionar corretamente, solicite
a um concessionário
Yamaha que verifique o veículo. 4-25
ITEM
VERIFICAÇÕES PÁGINA
BS2-9-P1.book 3 ページ ２０１８年６月７日　木曜日　午後２時１９分

6-1
1
2
3
4
56
7
8
9
10
11
12
Utilização e questões impo rtantes relativas à condução
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-mentos.
PAUM3631
NOTAEste modelo está equipado com:
sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Nesse caso, a luz de advertência
de problema no motor irá acender,
mas não se trata de uma avaria. Rode
a chave para “OFF” e, depois, para
“ON” para apagar a luz de advertên-
cia. Se não o fizer, o motor não ligará,
apesar de este dar sinal quando é pre-
mido o interruptor de arranque.

um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Se o motor deixar de
funcionar, basta premir o interruptorde arranque para o voltar a ligar.
PAU77060
Colocar o motor em
funcionamentoPara que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:
A transmissão está em ponto morto.

A transmissão está engrenada com a
alavanca da embraiagem acionada e
o descanso lateral para cima.
Consulte a página 4-25 para obter
mais informações.
1. Rode a chave para “ON” e certifi- que-se de que o interruptor de arran-
que/paragem do motor está regulado
para “ ”.
As seguintes luzes de advertência e
indicador luminoso deverão acen-
der-se durante alguns segundos e de-
pois apagar-se.
Luz de advertência do nível de óleo

Luz de advertência da temperatura
do refrigerante

Luz de advertência de problema no
motor

Indicador luminoso do sistema de
controlo de tração

Indicador luminoso do sistema
imobilizador
A luz de advertência do ABS deve
BS2-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午後２時１９分

Utilização e questões importantes relativas à condução
6-2
1
2
3
4
567
8
9
10
11
12
acender-se quando a chave é rodada
para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
O indicador luminoso da mudança rá-
pida de velocidade deve acender-se
quando a chave é rodada para “ON” e
permanecer aceso após o motor ser
colocado em funcionamento.
PRECAUÇÃO
PCA22510
Se uma luz de advertência ou um indica-
dor luminoso não funcionar da forma
acima descrita, consulte a página 4-5
para obter instruções quanto à verifica-
ção do circuito da luz de advertência eindicador luminoso correspondente. 2. Mude a transmissão para ponto morto. O indicador luminoso de ponto morto
deve acender-se. Se não acender, so-
licite a um concessionário Yamaha
que verifique o circuito elétrico.
3. Coloque o motor em funcionamento, fazendo deslizar o interruptor em dire-
ção a “ ”.
Se o motor não arrancar, solte o inter-
ruptor de arranque/paragem do motor,
aguarde alguns segundos e tente no-
vamente. Cada tentativa de arranque
deve ser o mais pequena possível
para preservar a bateria. Não tente fa- zer o motor arrancar durante mais de
10 segundos por tentativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAU77400
Mudança de velocidadesA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque,
aceleração, subi-
da de encostas, etc.

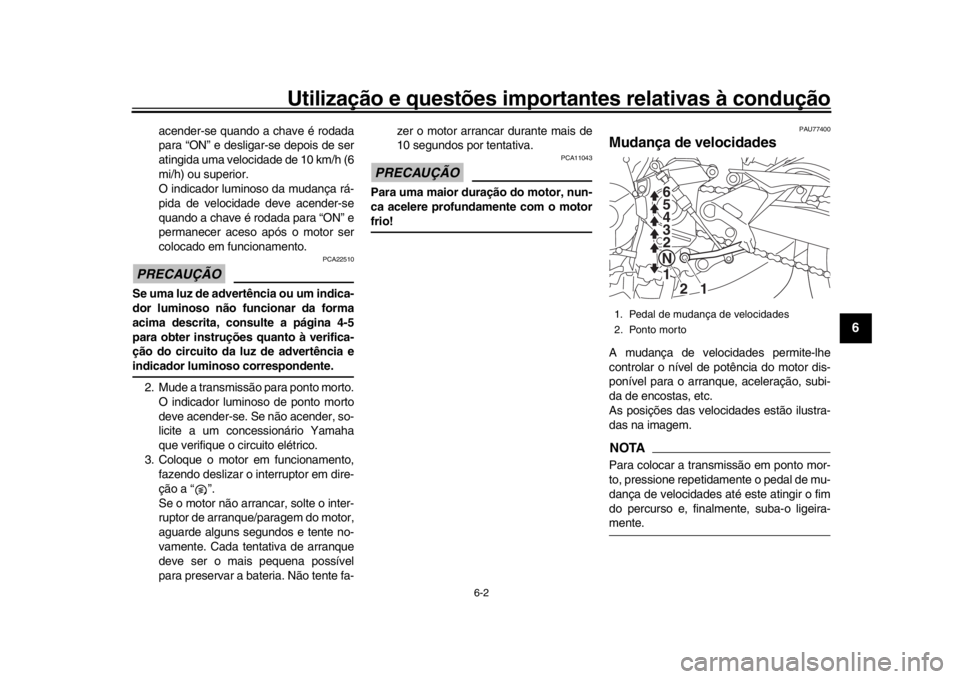

As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-mente.1. Pedal de mudança de velocidades
2. Ponto morto
1
N
2 3 4 5
6
1
2
BS2-9-P1.book 2 ページ ２０１８年６月７日　木曜日　午後２時１９分

Utilização e questões importantes relativas à condução
6-3
1
2
3
4
56
7
8
9
10
11
12
PRECAUÇÃO
PCA23990

Mesmo com a transmissão em pon-
to morto, não deslize o veículo du-
rante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.

Exceto quando mudar para uma ve-
locidade superior com o sistema de
mudança rápida de velocidade, uti-
lize sempre a embraiagem para mu-
dar de velocidade de modo a evitar
danos no motor, na transmissão e
no sistema de transmissão, que
não estão concebidos para supor-
tar o choque de uma mudança develocidade forçada.
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.

Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.

Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5600 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
BS2-9-P1.book 3 ページ ２０１８年６月７日　木曜日　午後２時１９分
