Strumento e funzioni di controllo
4-12
4
ATTENZIONE
HCA17932
 Ricord arsi di in dossare i guanti
q uand o si usano g li scaldamanopo-
le.
 Non utilizzare gli scal damanopole
q uand o fa cal do.
 Se la manopola o la manopola ac-
celeratore diviene usurata o d an-
ne gg iata, smettere d i utilizzare gli
scal damanopole e sostituire le ma-
nopole.La funzione del potenziometro può essere
bloccata nella modalità riscaldatore mano-
pola tenendo premuto il potenziometro ver-
so l’interno mentre l’indicatore del
riscaldatore manopola è evidenziato dal
cursore.
In questa modalità, i livelli di temperatura
possono essere regola ti istantaneamente
ruotando il potenziometro su/giù.
Per uscire da questa modalità e riportare il
potenziometro alla sua normale funzionali-
tà, tenere premuto il potenziometro verso
l’interno.NOTALa regolazione corrente del riscaldatore
manopola viene salvata quando si spegne il
veicolo.
Cronometro sul giro
Questa funzione cronometro può essere
attivata mediante l’impostazione MENU.
(Vedere pagina 4-14.)
Una volta attivato, il display delle informa-
zioni sul veicolo viene sostituito con:
Per avviare il timer, premere l’interruttore di
segnalazione luce abbagliante.
Ogni volta che si preme l’interruttore di se-
gnalazione luce abbagliante, il conteggio
dei giri aumenta di 1 e reimposta il crono-
metro corrente.
Per mettere in pausa il cronometro sul giro,
premere il potenziometro verso l’interno.
Per riavviare il timer, premere l’interruttore
di segnalazione luce abbagliante e il timer
riprenderà senza contare un nuovo giro. Per uscire dalla modalità tempo sul giro, di-
sattivarla nel MENU impostazioni. (Vedere
pagina 4-14.)
NOTA
Per avviare il cronometro su giro è ne-
cessario che il motore sia in funzione.
 Il faro lampeggia quando viene pre-
muto l’interruttore di segnalazione
luce abbagliante.
 Ogni volta che il cronometro su giro
viene messo in pausa, è possibile riav-
viarlo utilizzando l’interruttore di se-
gnalazione luce abbagliante.Icona controllo freno “BC”
Questa icona viene sostituita dagli indica-
tori di avvertimento spia sistema ausiliario e
temperatura liquido refrigerante quando
vengono attivati.
Per maggiori informazioni sul sistema BC,
vedere “BC” a pagina 3-4.
Avvertimento mo dalità di errore “Err”
Quando si verifica un errore interno (ad es.,
interruzione della comunicazione con un
controller del sistema), l’avvertimento mo-
dalità di errore verrà visualizzato come se-
gue.
La spia di segnalazione “Err” e “ ” indica
un errore ECU.
1. Conteggio dei giri
2. Tempo sul giro corrente
3. Tempo sull’ultimo giro/sul giro precedente
LAP
02
LATEST
00:12.3 4
00:3 0.23
2
1
3
UB7NH0H0.book Page 12 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-13
4
Solo “Err” indica un errore ECU ABS.NOTA
potrebbe non funzionare correttamente e
potrebbe risultare impossibile cambiare le
impostazioni TCS. In
non funzionare correttamente. Usare parti-
colare cautela quando si frena e fare con-
trollare immediatamente il veicolo da un
concessionario Yamaha.Avvertenza sistema ausiliario “ ”
Questa icona viene visualizzata se viene ri-
levato un problema in un sistema non cor-
relato al motore.
Avvertimento temperatura li qui do
refri gerante “ ”
Questa icona viene visualizzata se la tem-
peratura del liquido refrigerante raggiunge
o supera 116 °C (241 °F). Arrestare il veico-
lo e spegnere il motore . Lasciare raffredda-
re il motore.ATTENZIONE
HCA10022
Non continuare a d azionare il motore in
caso di surriscal damento.
Avvertimento pressione olio “ ”
Questa icona viene visualizzata se la pres-
sione olio motore è bassa. Non appena si
accende il veicolo, la pressione olio motore
deve ancora accumularsi, per cui l’icona ri-
marrà accesa fino all’avviamento del moto-
re.NOTAIn caso di rilevamento di una anomalia,

peggerà ripetutamente.ATTENZIONE
HCA26410
Non continuare a far funzionare il moto-
re se la pressione olio è bassa.
HAU91457
MENU impostazioniLa schermata MENU impostazioni contiene
i seguenti moduli di impostazione. Selezio-
nare un modulo per apportare le modifiche
alle impostazioni.
Mo dulo Descrizione
“Exit” Uscita dal MENU e ritorno
al display principale
“Display Set-
ting” Attivazione/disattivazione
della modalità tempo sul
giro e regolazione del co-
lore del contagiri
“Manual TCS
Setting” Configurazione delle im-
postazioni TCS/SCS/LIF di
“TCS-MODE M”
“Vehicle Set-
ting” Regolare le impostazioni
BC/QS
“Shift Indica-
tor” Attivazione/disattivazione
della spia cambio marce e
regolazione delle imposta-
zioni del contagiri
Display S
etting
Exit
Manual TCS S ettingVehicle S ettingShift Indicator
km/h
MENU
UB7NH0H0.book Page 13 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-14
4
Accesso e funzionamento del MENU
d elle impostazioni
Come utilizzare il MENU delle impostazioni:
Ruotare il potenziometro verso l’alto o ver-
so il basso per evidenziare i parametri o au-
mentare/diminuire i valori e premere
brevemente il potenziometro verso l’interno
per confermare la selezione.
È possibile uscire dal MENU in qualsiasi
momento tenendo premuto il potenziome-
tro finché la schermata torna al display
principale.NOTA Alcune schermate del menu delle im-
postazioni presentano il simbolo di un
triangolo rivolto verso l’alto. Selezio- nare il simbolo del triangolo per salva-
re le modifiche alle impostazioni e
uscire dalla schermata corrente.
 Qualora si rilevi il movimento del vei-
colo, la schermata esce automatica-
mente dal MENU delle impostazioni e
torna al display principale.
 Per assicurare che le modifiche alle
impostazioni desiderate vengano sal-
vate, uscire da ogni menu utilizzando
il simbolo del triangolo (se visualizza-
to). L’uscita dal menu delle imposta-
zioni tenendo premuto il
potenziometro potrebbe non salvare
le modifiche alle impostazioni.
“Display Settin g”
Questo modulo consente di commutare
ON/OFF la modalità del tempo sul giro e
colore del contagiri. Quando è selezionata la modalità tempo
sul giro, le informazioni del veicolo gemello
visualizzate nella schermata principale vi-
sualizzano un cronometro sul giro e un con-
tatore dei giri. Per uscire dalla modalità
tempo sul giro, disattivare il cronometro nel
modulo delle impostazioni del display.
Per modificare la modalità colore del conta-
giri, selezionare ON.
“Manual TCS Settin
g”
Questo modulo consente di personalizzare
“TCS-MODE M”, accessibile nel display
principale utilizzando gli interruttori MODE.
TCS
Questo modello utilizza un sistema di con-
trollo della trazione variabile. Per ciascun li-
vello di regolazione, maggiore è
“Maintenance” Visualizzazione e reimpo-
stazione degli intervalli di
manutenzione
“Unit” Impostazione delle unità di
misura e consumo carbu-
rante
“Brightness” Regolazione della lumino-
sità dello schermo
“Clock” Regolazione dell’orologio
digitale
“All Reset” Ripristino di tutte le impo-
stazioni ai valori di fabbri-
ca
Lap Time OFFTacho Color OFF
km/h
Display Setting
TCS
1SC S 1LIF 1
km/h
Manual TCS Setting
UB7NH0H0.book Page 14 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-15
4
l’inclinazione del veicolo e maggiore sarà il
livello di controllo della trazione (intervento
del sistema) applicato.
Sono disponibili 3 livelli di impostazione per
“TCS-MODE M”.
Il livello di regolazione 1 prevede l’interven-
to minimo da parte del sistema, mentre il li-
vello 3 è quello al quale corrisponde il
maggior controllo della trazione.NOTA Il TCS può soltanto essere attivato o
disattivato dalla schermata principale
mediante i selettori MODE.
 SCS e LIF possono essere disattivati
indipendentemente da TCS per “TCS-
MODE M”.
 Quando “TCS-MODE” è stato impo-
stato su “OFF” sulla schermata princi-
pale: TCS, SCS e LIF sono tutti spenti
insieme.SCSSCS può essere impostato su OFF, 1, 2 e 3.
OFF disattiva il sistema di controllo dello
slittamento laterale, il livello 1 prevede l’in-
tervento minimo possibile da parte del si-
stema, mentre il livello 3 assicura il livello di
intervento massimo. LIF
LIF può essere impostato su OFF, 1, 2 e 3.
L’impostazione del livello 1 fornisce la mini-
ma quantità di intervento del sistema e l’im-
postazione 3 riduce notevolmente la
velocità di sollevamento della ruota.
OFF disattiva LIF.
“Vehicle Settin
g”
Il modulo di impostazione del veicolo con-
sente di regolare le impostazioni dei sistemi
BC e QS. BC
Il sistema di controllo del freno ha due im-
postazioni, BC1 e BC2. Selezionare BC1 se
si desidera solo l’ABS standard. Seleziona-
re BC2 per consentire al sistema di control-
lo del freno di regolare ulteriormente la
pressione del freno in curva per eliminare lo
slittamento laterale delle ruote.NOTAPer i piloti esperti o quando si guida su pi-
sta, data la variabilità delle condizioni, il si-
stema frenante BC2 potrebbe attivarsi
prima rispetto alla velocità in curva deside-
rata o alla traiettoria della curva prevista.
BC S
ettingQS S etting
km/h
Vehicle Setting
km/h
BC Setting
BC
2
UB7NH0H0.book Page 15 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-16
4
QSGli indicatori del sistema Quick Shift Sy-
stem sono divisi nelle sezioni QS e
QS . Le sezioni QS e QS non sono
collegate e possono essere attivate o disat-
tivate in maniera indipendente.
QS può essere impostato su ON oppure
OFF.
L’impostazione OFF disattiva la relativa
funzione di cambio marcia superiore o
cambio marcia inferiore, per cui occorre
utilizzare la leva frizione quando si cambia
alla marcia superiore o inferiore.NOTA
ne QSS: spegnere il motore con la marcia in

ne.
“Shift In dicator”
Questo modulo consente di impostare un
indicatore del cambio personalizzato.
Quando i giri/min del motore (rotazioni al
minuto) rientrano nell’intervallo specificato,
l’indicatore di marcia lampeggia.
Questo modulo prevede 3 opzioni:
“IND Mode” - l’indicatore del cambio può
essere attivato/disattivato
“IND Start” - è possibile scegliere il numero
di giri/min a cui l’indicatore inizia a lampeg-
giare. Una volta selezionato, ruotare il po-
tenziometro su/giù per aumentare o
diminuire il valore giri/min con incrementi di
200 giri/min. “IND Start” può essere impo-
stato tra 6000 - 12800 giri/min.
“IND Stop” - è possibile scegliere il numero
di giri/min a cui l’indicatore si arresta. Una
volta selezionato, ruotare il potenziometro
su/giù per aumentare o diminuire il valore giri/min con incrementi di 200 giri/min. “IND
Stop” può essere impostato tra 6200 -
13000 gir/min.
“Maintenance”
Questo modulo consente di registrare la di-
stanza percorsa tra i cambi dell’olio motore
(utilizzare l’opzione OIL), e per altre due op-
zioni a scelta (utilizzare INTERVAL 1 e IN-
TERVAL 2).
Per azzerare un contachilometri parziale di
manutenzione, selezionarlo e quindi tenere
premuto il potenziometro.
NOTAI nomi delle opzioni di manutenzione non
possono essere modificati.
km/h
QS Setting
Q
S ONQS ON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
OIL
INTERAVAL 1INTERAVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
UB7NH0H0.book Page 16 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-17
4

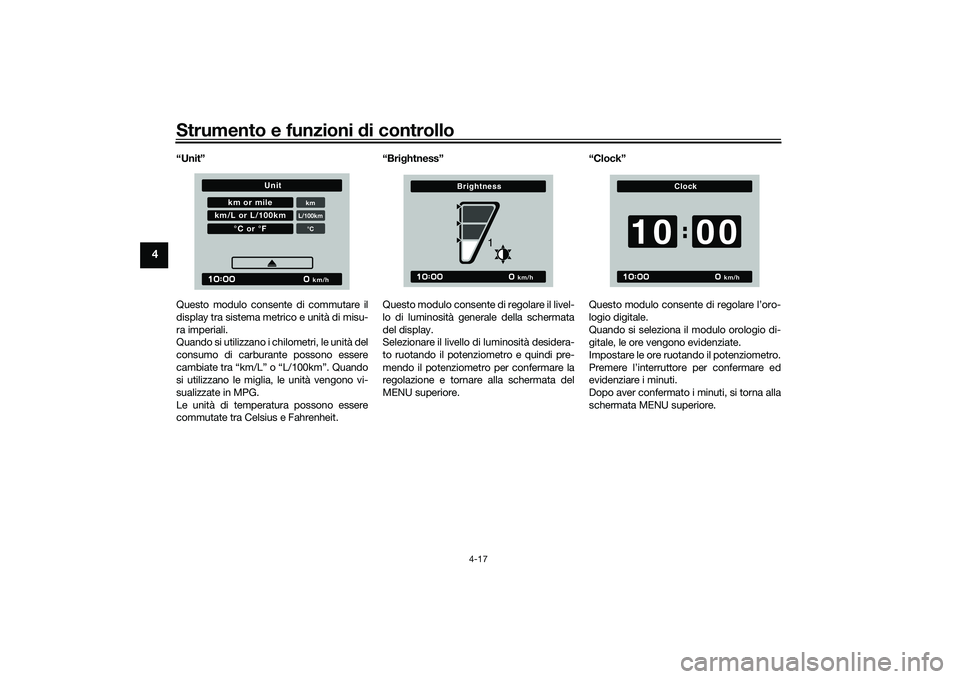

“Unit”
Questo modulo consente di commutare il
display tra sistema metrico e unità di misu-
ra imperiali.
Quando si utilizzano i chilometri, le unità del
consumo di carburante possono essere
cambiate tra “km/L” o “L/100km”. Quando
si utilizzano le miglia, le unità vengono vi-
sualizzate in MPG.
Le unità di temperatura possono essere
commutate tra Celsius e Fahrenheit. “Bri
ghtness”
Questo modulo consente di regolare il livel-
lo di luminosità generale della schermata
del display.
Selezionare il livello di luminosità desidera-
to ruotando il potenziometro e quindi pre-
mendo il potenziometro per confermare la
regolazione e tornare alla schermata del
MENU superiore. “Clock”
Questo modulo consente di regolare l’oro-
logio digitale.
Quando si seleziona il modulo orologio di-
gitale, le ore vengono evidenziate.
Impostare le ore ruotando il potenziometro.
Premere l’interruttore per confermare ed
evidenziare i minuti.
Dopo aver confermato i minuti, si torna alla
schermata MENU superiore.
km or mile
kmL/100km°C
km/L or L/100km
°C or °F
km/h
Unit
km/h
Brightness
1
km/h
Clock
0010
UB7NH0H0.book Page 17 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-18
4
“All Reset”
Questo modulo reimposta tutti parametri
delle impostazioni (tranne il totalizzatore
contachilometri e l’orologio digitale) ai valo-
ri di fabbrica o predefiniti.
Selezionare YES per azzerare tutte le op-
zioni. Dopo aver selezionato YES, tutte le
voci vengono ripristinate e viene nuova-
mente visualizzata la schermata MENU su-
periore.
HAU12823
Leva frizionePer disinnestare il gruppo trasmissione dal
motore, ad esempio quando si cambiano le
marce, tirare la leva frizione verso il manu-
brio. Rilasciare la leva per innestare la frizio-
ne e trasmettere energia alla ruota
posteriore.NOTAPer garantire la fluidità del cambio marce,
tirare la leva rapidame nte e rilasciarla lenta-
mente. (Vedere pagina 6-3.)
HAU83690
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo. Per passare a una marcia supe-
riore, sollevare il pedale cambio. Per passa-
re a una marcia inferiore, abbassare il
pedale cambio. (Vedere pagina 6-3.)
L’astina pedale cambio è dotata di un sen-
sore cambio, che fa parte del sistema di
cambio rapido. Il sensore cambio legge il
movimento di sollevamento e di abbassa-
mento, nonché l’intensità della forza di co-
mando esercitata quando si muove il
pedale cambio.
NOYES
km/h
All Reset
1. Leva frizione
1 1 1
1. Pedale cambio
2. Sensore cambio
1 1 1
2 2
UB7NH0H0.book Page 18 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-19
4
NOTAPer prevenire cambi marcia involontari, il si-
stema QSS è programmato per ignorare i
segnali di comando non chiari. Pertanto,
cambiare marcia impartendo comandi rapi-
di e sufficientemente decisi.
HAU26827
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare la leva
freno dalla manopola acceleratore e ruota-
re il quadrante di regolazione. Accertarsi
che il numero della regolazione impostata
sul quadrante di regolazione si allinei con il
riferimento d’accoppiamento sulla leva fre-
no.
HAU12944
Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
1. Leva freno
2. Distanza
3. Riferimento d’accoppiamento
4. Quadrante di regolazione
1
2
4
3
1. Pedale freno
1 1 1
UB7NH0H0.book Page 19 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-20
4
HAU91461

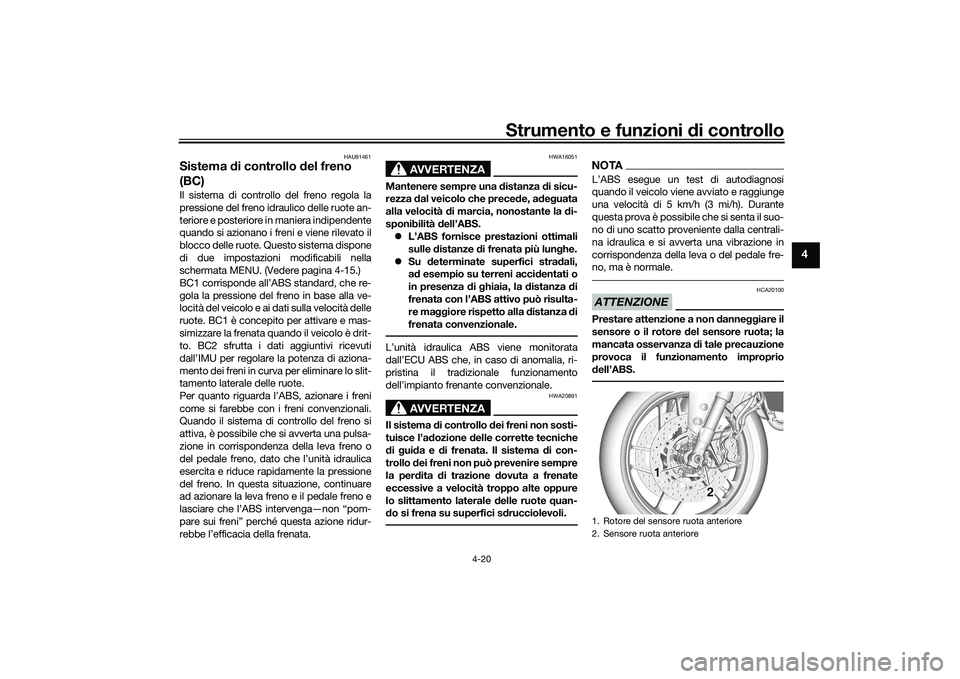

Sistema di controllo d el freno
(BC)Il sistema di controllo del freno regola la
pressione del freno idraulico delle ruote an-
teriore e posteriore in maniera indipendente
quando si azionano i freni e viene rilevato il
blocco delle ruote. Questo sistema dispone
di due impostazioni modificabili nella
schermata MENU. (Vedere pagina 4-15.)
BC1 corrisponde all’ABS standard, che re-
gola la pressione del freno in base alla ve-
locità del veicolo e ai dati sulla velocità delle
ruote. BC1 è concepito per attivare e mas-
simizzare la frenata quando il veicolo è drit-
to. BC2 sfrutta i dati aggiuntivi ricevuti
dall’IMU per regolare la potenza di aziona-
mento dei freni in curva per eliminare lo slit-
tamento laterale delle ruote.
Per quanto riguarda l’ABS, azionare i freni
come si farebbe con i freni convenzionali.
Quando il sistema di controllo del freno si
attiva, è possibile che si avverta una pulsa-
zione in corrispondenza della leva freno o
del pedale freno, dato che l’unità idraulica
esercita e riduce rapidamente la pressione
del freno. In questa situazione, continuare
ad azionare la leva freno e il pedale freno e
lasciare che l’ABS intervenga—non “pom-
pare sui freni” perché questa azione ridur-
rebbe l’efficacia della frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la di-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla d istanza di
frenata convenzionale.L’unità idraulica ABS viene monitorata
dall’ECU ABS che, in caso di anomalia, ri-
pristina il tradizionale funzionamento
dell’impianto frenante convenzionale.
AVVERTENZA
HWA20891
Il sistema di controllo d ei freni non sosti-
tuisce l’a dozione delle corrette tecniche
d i gui da e d i frenata. Il sistema d i con-
trollo dei freni non può prevenire sempre
la per dita di trazione d ovuta a frenate
eccessive a velocità troppo alte oppure
lo slittamento laterale delle ruote quan-
d o si frena su superfici s drucciolevoli.
NOTAL’ABS esegue un test di autodiagnosi
quando il veicolo viene avviato e raggiunge
una velocità di 5 km/h (3 mi/h). Durante
questa prova è possibile che si senta il suo-
no di uno scatto proveniente dalla centrali-
na idraulica e si avverta una vibrazione in
corrispondenza della leva o del pedale fre-
no, ma è normale.ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza di tale precauzione
provoca il funzionamento improprio
d ell’ABS.1. Rotore del sensore ruota anteriore
2. Sensore ruota anteriore
1 1 1
2 2
UB7NH0H0.book Page 20 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-21
4
HAU13077

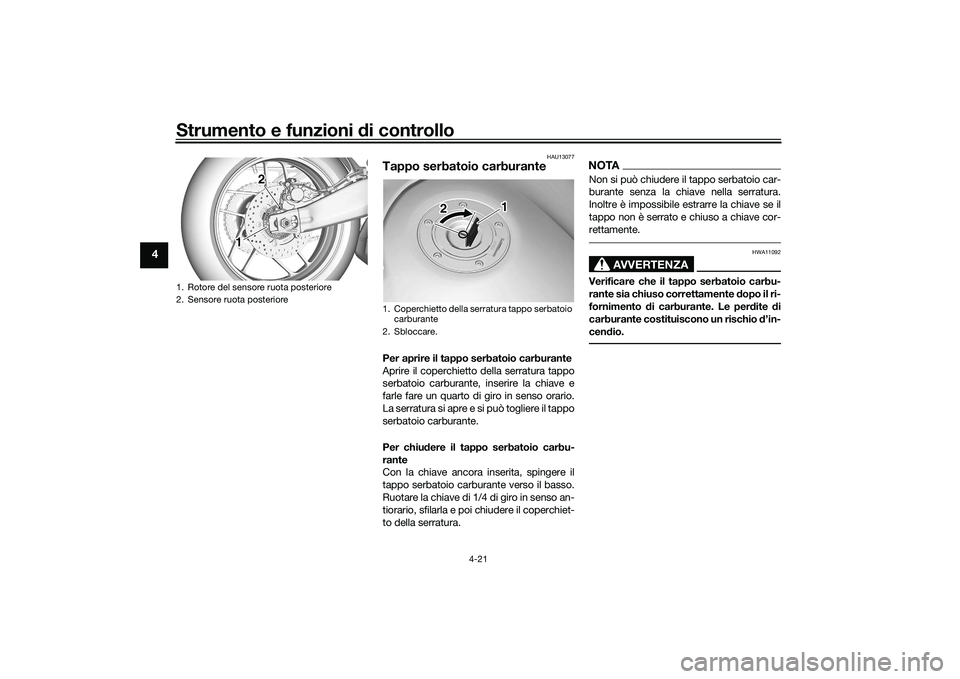

Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, in serire la chiave e
farle fare un quarto di giro in senso orario.
La serratura si apre e si può togliere il tappo
serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante
Con la chiave ancora inserita, spingere il
tappo serbatoio carburante verso il basso.
Ruotare la chiave di 1/4 di giro in senso an-
tiorario, sfilarla e poi chiudere il coperchiet-
to della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.
1. Rotore del sensore ruota posteriore
2. Sensore ruota posteriore
1 1 1 2 2
1. Coperchietto della serratura tappo serbatoio
carburante
2. Sbloccare.
1
2
UB7NH0H0.book Page 21 Monday, October 5, 2020 4:16 PM
