Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
7-16 per le specifiche dei pneumatici e in-
formazioni sulla manutenzione e sul cam-
bio dei pneumatici.
UB7NH0H0.book Page 4 Monday, October 5, 2020 4:16 PM

Informazioni di sicurezza
1-5
1

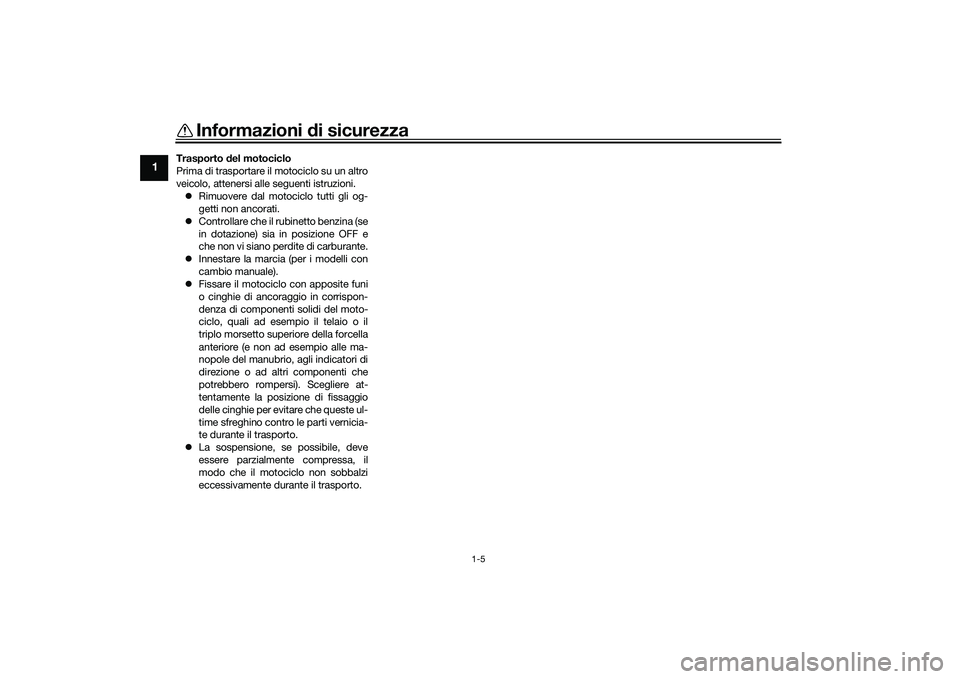

Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto benzina (se
in dotazione) sia in posizione OFF e
che non vi siano perdite di carburante.
 Innestare la marcia (per i modelli con
cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
 La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.UB7NH0H0.book Page 5 Monday, October 5, 2020 4:16 PM

Descrizione
2-1
2
HAU10411

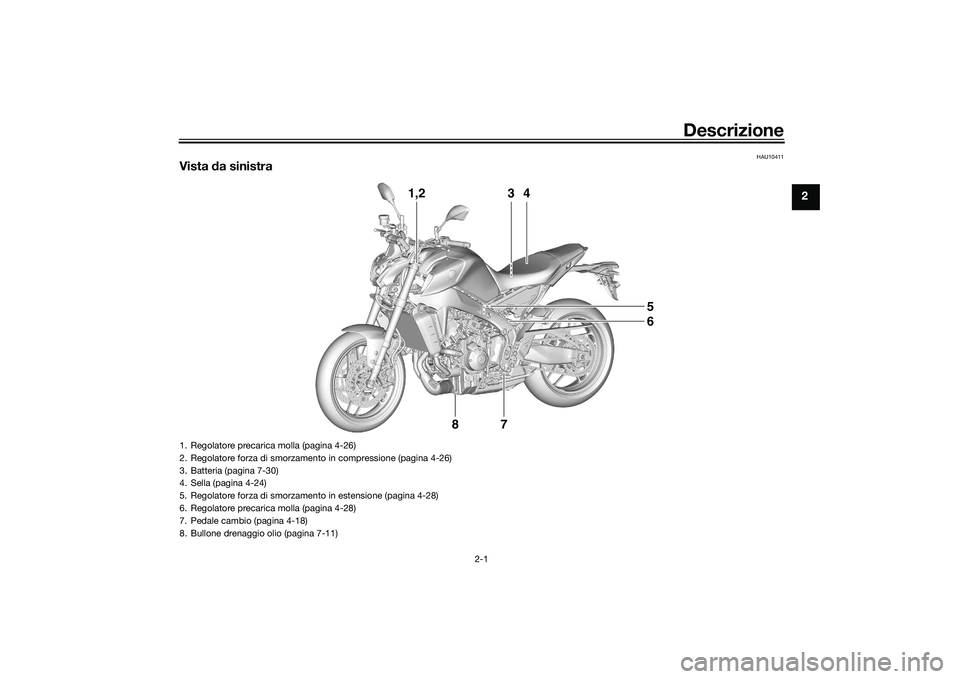

Vista da sinistra
1,2 4
3
6
5
87
1. Regolatore precarica molla (pagina 4-26)
2. Regolatore forza di smorzamento in compressione (pagina 4-26)
3. Batteria (pagina 7-30)
4. Sella (pagina 4-24)
5. Regolatore forza di smorzamento in estensione (pagina 4-28)
6. Regolatore precarica molla (pagina 4-28)
7. Pedale cambio (pagina 4-18)
8. Bullone drenaggio olio (pagina 7-11)
UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

Descrizione
2-2
2
HAU10421

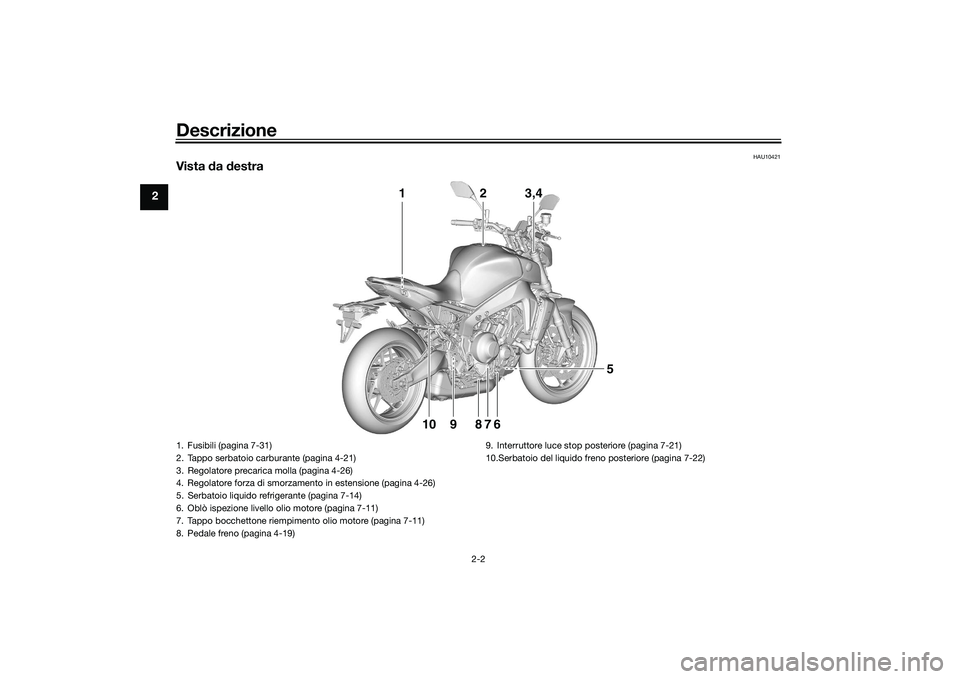

Vista da destra
1 2 3,4
5
9
10 6
78
1. Fusibili (pagina 7-31)
2. Tappo serbatoio carburante (pagina 4-21)
3. Regolatore precarica molla (pagina 4-26)
4. Regolatore forza di smorzament o in estensione (pagina 4-26)
5. Serbatoio liquido refrigerante (pagina 7-14)
6. Oblò ispezione livello olio motore (pagina 7-11)
7. Tappo bocchettone riempimento olio motore (pagina 7-11)
8. Pedale freno (pagina 4-19) 9. Interruttore luce stop posteriore (pagina 7-21)
10.Serbatoio del liquido freno posteriore (pagina 7-22)UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM

Descrizione
2-3
2
HAU10431

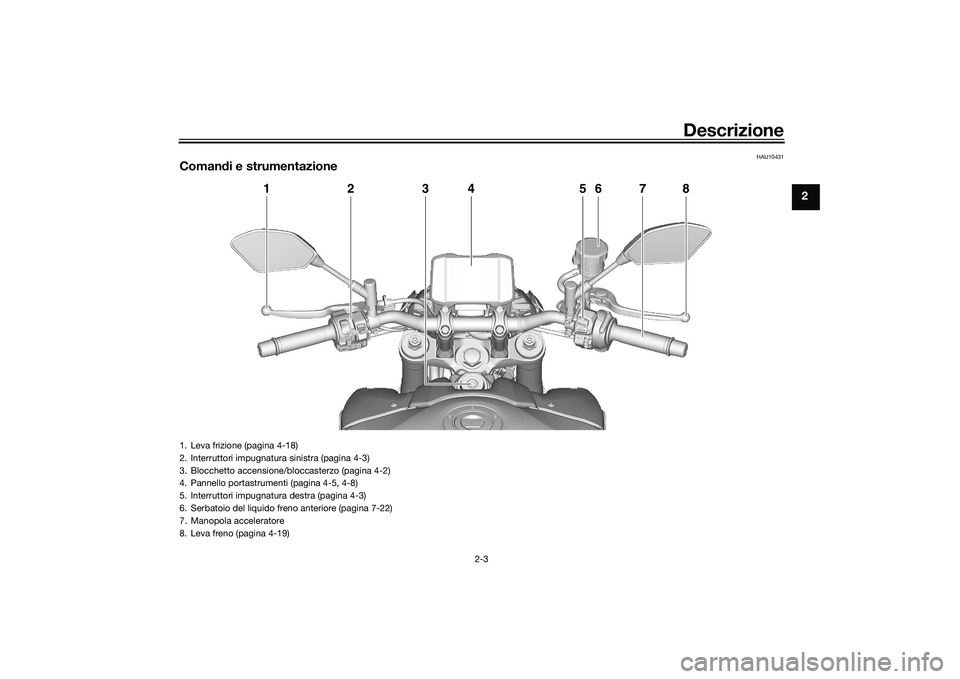

Comandi e strumentazione
1
2
4
6
5
7
8
3
1. Leva frizione (pagina 4-18)
2. Interruttori impugnatura sinistra (pagina 4-3)
3. Blocchetto accensione/bloccasterzo (pagina 4-2)
4. Pannello portastrumenti (pagina 4-5, 4-8)
5. Interruttori impugnatura destra (pagina 4-3)
6. Serbatoio del liquido freno anteriore (pagina 7-22)
7. Manopola acceleratore
8. Leva freno (pagina 4-19)
UB7NH0H0.book Page 3 Monday, October 5, 2020 4:16 PM

Funzioni speciali
3-1
3
HAU91323
“D-MODE”“D-MODE” è un sistema di prestazioni mo-
tore controllato elettronicamente.
AVVERTENZA
HWA18440
Non cambiare la modalità di g ui da men-
tre il veicolo è in movimento.Il sistema “D-MODE” comprende 4 diverse
mappe di controllo che regolano la risposta
e la potenza del motore, in modo da con-
sentire al pilota di scegliere tra diverse mo-
dalità in base alle proprie preferenze e
all’ambiente di guida.
D-MODE 1 - Risposta del motore sportiva
D-MODE 2 - Risposta del motore modera-
ta
D-MODE 3 - Risposta del motore lieve
D-MODE 4 - Risposta del motore lieve e
potenza limitataNOTA L’impostazione “D-MODE” corrente è
visualizzata sul display MODE. (Vede-
re pagina 4-10.)
 L’impostazione “D-MODE” corrente
viene salvata quando si spegne il vei-
colo. 
“D-MODE” è comandata dagli inter-
ruttori MODE; vedere pagina 4-4 per
maggiori informazioni.
HAU91432
“TCS-MODE”Questo modello è dotato di sistemi di con-
trollo regolabili della trazione, dello slitta-
mento laterale e della velocità di
sollevamento della ruota anteriore (TCS,
SCS e LIF). Questi sistemi sono raggruppa-
ti insieme nella modalità “TCS-MODE”.
“TCS-MODE” dispone di 4 impostazioni:
È possibile personalizzare “TCS-MODE M”
nelle impostazioni MENU; vedere pagina
4-14.
TCS
Il sistema di controllo della trazione aiuta a
mantenere la trazione quando si accelera.
Se i sensori rilevano un principio di slitta-
mento (pattinamento incontrollato) della
ruota posteriore, il sistema di controllo della
trazione interviene regolando opportuna-
mente la potenza erogata dal motore fino al
ripristino della trazione. La spia di segnala-
zione del sistema di controllo della
MODE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM

Funzioni speciali
3-2
3

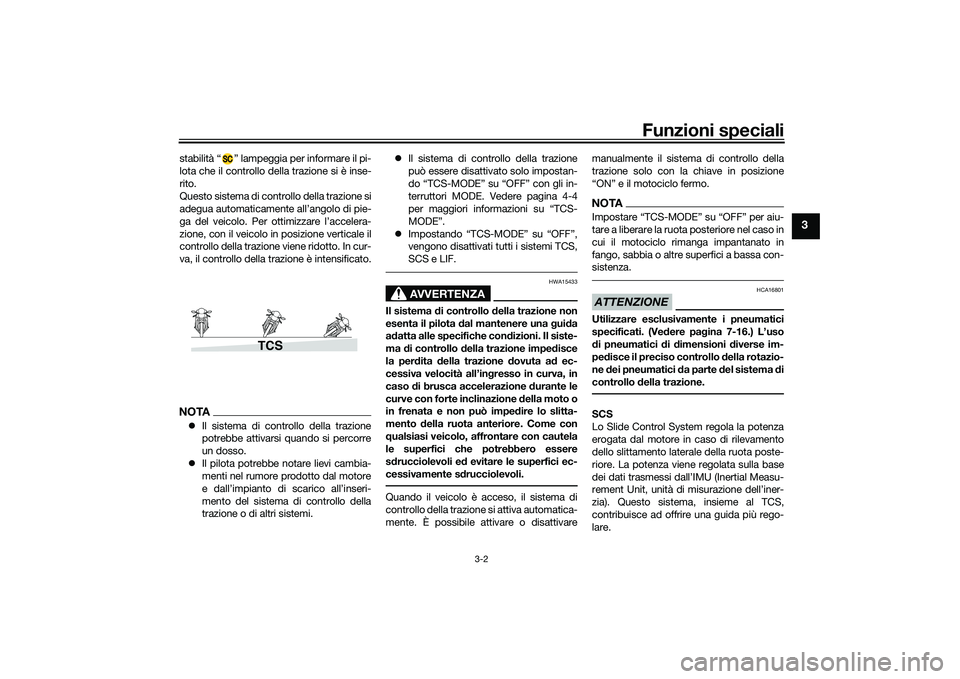

stabilità “ ” lampeggia per informare il pi-
lota che il controllo della trazione si è inse-
rito.
Questo sistema di controllo della trazione si
adegua automaticamente all’angolo di pie-
ga del veicolo. Per ottimizzare l’accelera-
zione, con il veicolo in posizione verticale il
controllo della trazione viene ridotto. In cur-
va, il controllo della trazione è intensificato.NOTAIl sistema di controllo della trazione
potrebbe attivarsi quando si percorre
un dosso.
 Il pilota potrebbe notare lievi cambia-
menti nel rumore pr odotto dal motore
e dall’impianto di scarico all’inseri-
mento del sistema di controllo della
trazione o di altri sistemi. 
Il sistema di controllo della trazione
può essere disattivato solo impostan-
do “TCS-MODE” su “OFF” con gli in-
terruttori MODE. Vedere pagina 4-4
per maggiori informazioni su “TCS-
MODE”.
 Impostando “TCS-MODE” su “OFF”,
vengono disattivati tutti i sistemi TCS,
SCS e LIF.
AVVERTENZA
HWA15433
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo della trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
s d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.Quando il veicolo è acceso, il sistema di
controllo della trazione si attiva automatica-
mente. È possibile attivare o disattivare manualmente il sistema di controllo della
trazione solo con la chiave in posizione
“ON” e il motociclo fermo.
NOTA
tare a liberare la ruota posteriore nel caso in
cui il motociclo rimanga impantanato in
fango, sabbia o altre superfici a bassa con-
sistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ve
dere pa gina 7-16.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema d i
controllo d ella trazione.SCS
Lo Slide Control System regola la potenza
erogata dal motore in caso di rilevamento
dello slittamento laterale della ruota poste-
riore. La potenza viene regolata sulla base
dei dati trasmessi dall’IMU (Inertial Measu-
rement Unit, unità di misurazione dell’iner-
zia). Questo sistema, insieme al TCS,
contribuisce ad offrire una guida più rego-
lare.
TCS
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM

Funzioni speciali
3-3
3
LIF

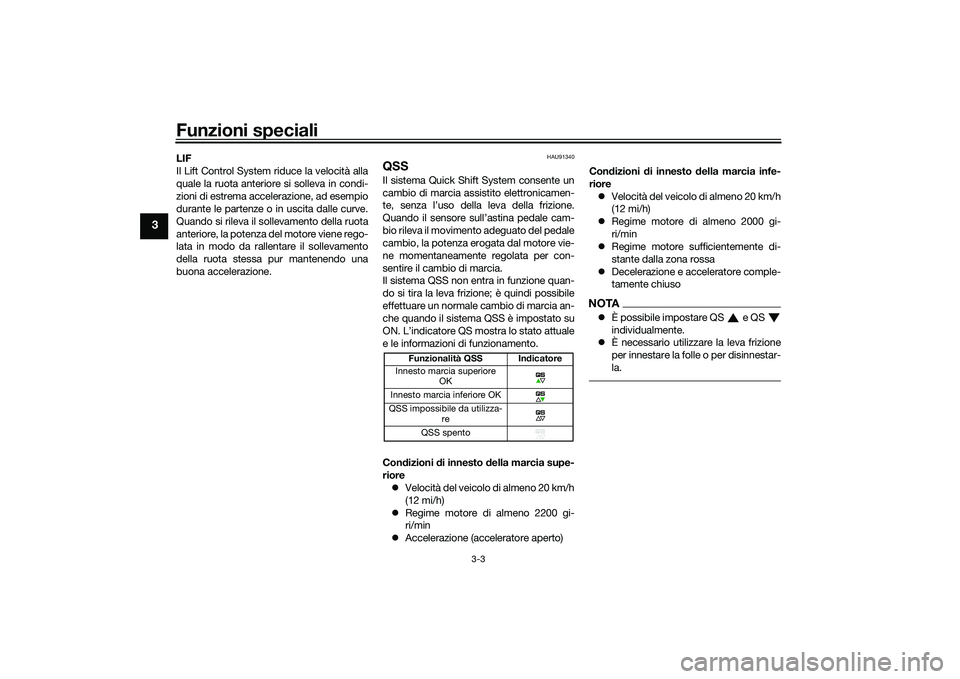

Il Lift Control System riduce la velocità alla
quale la ruota anteriore si solleva in condi-
zioni di estrema accelerazione, ad esempio
durante le partenze o in uscita dalle curve.
Quando si rileva il sollevamento della ruota
anteriore, la potenza del motore viene rego-
lata in modo da rallentare il sollevamento
della ruota stessa pur mantenendo una
buona accelerazione.
HAU91340
QSSIl sistema Quick Shift System consente un
cambio di marcia assistito elettronicamen-
te, senza l’uso della leva della frizione.
Quando il sensore sull’astina pedale cam-
bio rileva il movimento adeguato del pedale
cambio, la potenza erogata dal motore vie-
ne momentaneamente regolata per con-
sentire il cambio di marcia.
Il sistema QSS non entra in funzione quan-
do si tira la leva frizione; è quindi possibile
effettuare un normale cambio di marcia an-
che quando il sistema QSS è impostato su
ON. L’indicatore QS mostra lo stato attuale
e le informazioni di funzionamento.
Condizioni di innesto d ella marcia supe-
riore  Velocità del veicolo di almeno 20 km/h
(12 mi/h)
 Regime motore di almeno 2200 gi-
ri/min
 Accelerazione (acceleratore aperto) Con
dizioni di innesto d ella marcia infe-
riore  Velocità del veicolo di almeno 20 km/h
(12 mi/h)
 Regime motore di almeno 2000 gi-
ri/min
 Regime motore sufficientemente di-
stante dalla zona rossa
 Decelerazione e acceleratore comple-
tamente chiuso
NOTAÈ possibile impostare QS e QS
individualmente.
 È necessario utilizzare la leva frizione
per innestare la folle o per disinnestar-
la.
Funzionalità QSS In dicatore
Innesto marcia superiore OK
Innesto marcia inferiore OK
QSS impossibile da utilizza- re
QSS spento
UB7NH0H0.book Page 3 Monday, October 5, 2020 4:16 PM

Funzioni speciali
3-4
3
HAU91350

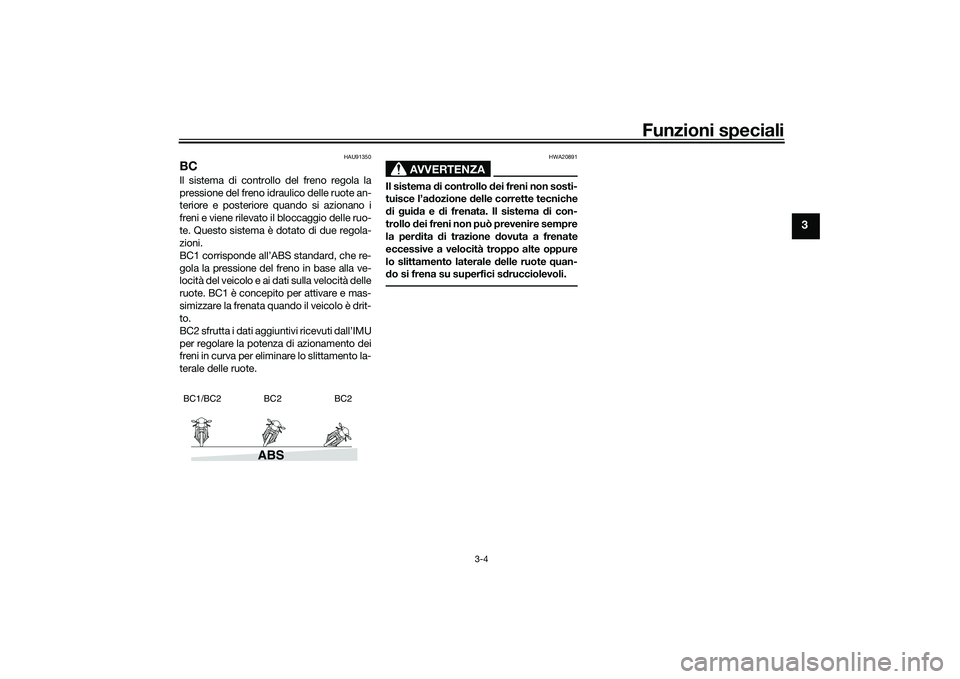

BCIl sistema di controllo del freno regola la
pressione del freno idraulico delle ruote an-
teriore e posteriore quando si azionano i
freni e viene rilevato il bloccaggio delle ruo-
te. Questo sistema è dotato di due regola-
zioni.
BC1 corrisponde all’ABS standard, che re-
gola la pressione del freno in base alla ve-
locità del veicolo e ai dati sulla velocità delle
ruote. BC1 è concepito per attivare e mas-
simizzare la frenata quando il veicolo è drit-
to.
BC2 sfrutta i dati aggiuntivi ricevuti dall’IMU
per regolare la potenza di azionamento dei
freni in curva per eliminare lo slittamento la-
terale delle ruote.
AVVERTENZA
HWA20891
Il sistema di controllo d ei freni non sosti-
tuisce l’a dozione delle corrette tecniche
d i gui da e d i frenata. Il sistema d i con-
trollo dei freni non può prevenire sempre
la per dita di trazione d ovuta a frenate
eccessive a velocità troppo alte oppure
lo slittamento laterale delle ruote quan-
d o si frena su superfici s drucciolevoli.
ABS
BC1/BC2 BC2 BC2
UB7NH0H0.book Page 4 Monday, October 5, 2020 4:16 PM

Strumento e funzioni di controllo
4-1
4
HAU1097B
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
 una chiave di ricodifica
 due chiavi standard
 un transponder (in ciascuna chiave)
 un’unità immobilizzatore (sul veicolo)
 un’ECU (sul veicolo)
 una spia di segnalazione sistema (pa-
gina 4-7) Informazioni sulle chiavi
La chiave di ricodifica viene utilizzata per
registrare i codici in ciascuna chiave stan-
dard. Conservare la chiave di ricodifica in
un luogo sicuro. Utilizzare una chiave stan-
dard per l’uso quotidiano.
Quando si rende necessario ricodificare o
sostituire la chiave, portare il veicolo e la
chiave di ricodifica unitamente a eventuali
altre chiavi standard presso un concessio-
nario Yamaha per farle ricodificare.
NOTA
Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
 Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave d i ricodifica, è co-
mun que possibile utilizzare le chiavi
stan dar d per avviare il veicolo. Non è
però possibile re gistrare una nuova
chiave stan dar d. Se si smarriscono o si d
anneggiano tutte le chiavi, occorre so-
stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.  Non immer gerle in ac qua.
 Non esporle a temperature elevate.
 Non metterle vicino a ma gneti.
 Non metterle vicino a o ggetti che
trasmettono se gnali elettrici.
 Non mane ggiarle in mo do brusco.
 Non molarle o mo dificarle.
 Non smontarle.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM
