Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU16811
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16831
Einfahrvorschriften
Die ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU16983
0–500 km (0–300 mi)
Eine längere Betriebszeit über 6000 U/min
vermeiden.
Nach jeweils einer Stunde Fahrzeit den Mo-
tor ausschalten und eine Abkühlzeit von
fünf bis zehn Minuten einlegen.
Die Motordrehzahl von Zeit zu Zeit verän-
dern. Nicht ständig mit gleicher Gas-
griffstellung fahren.
500–1000 km (300–600 mi)
Eine längere Betriebszeit über 8000 U/min
vermeiden.
Innerhalb der Gänge den Motor hochdre-
hen, aber Vollgasfahren vermeiden.
ACHTUNG: Nach 1000 km (600 mi) müs-
sen das Motoröl und die Ölfilterpatrone
bzw. der Filtereinsatz gewechselt und
das Ölsieb gereinigt werden.
[GCA10322]
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
UBR3G1G0.book Page 4 Friday, August 5, 2016 4:01 PM
Page 42 of 96

Wichtige Fahr- und Bedienungshinweise
5-5
5
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.GAU17214
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
UBR3G1G0.book Page 5 Friday, August 5, 2016 4:01 PM
Page 43 of 96

Regelmäßige Wartung und Einstellung
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-3.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
UBR3G1G0.book Page 1 Friday, August 5, 2016 4:01 PM
Page 44 of 96

Regelmäßige Wartung und Einstellung
6-2
6
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
GAU17362

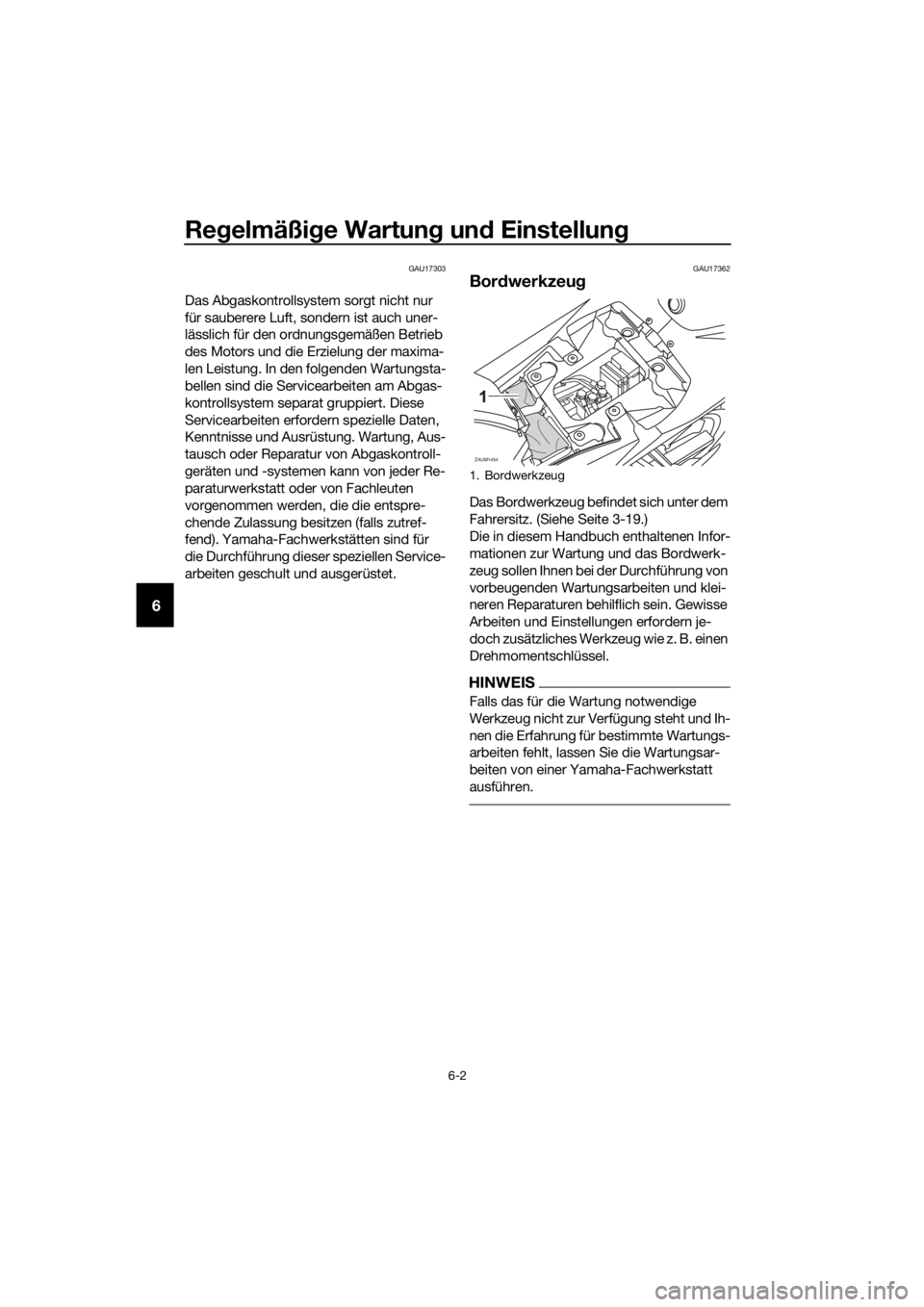

Bordwerkzeug
Das Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-19.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-
arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
ZAUM1454
UBR3G1G0.book Page 2 Friday, August 5, 2016 4:01 PM
Page 45 of 96

Regelmäßige Wartung und Einstellung
6-3
6
GAU71020
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basie-
rend auf den gefahrenen Kilometern bzw. für UK den gefahrenen Meilen, durch-
geführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wie-
derholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
GAU71060
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÜFPUNKT
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig.√√√√√
2*Zündkerze• Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen.√√
•Ersetzen.√√
3*Ventilspiel• Kontrollieren und einstellen.√√√√
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√√
5*Auspuffanlage• Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig.√√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UBR3G1G0.book Page 3 Friday, August 5, 2016 4:01 PM
Page 46 of 96

Regelmäßige Wartung und Einstellung
6-4
6
GAU71361
Allgemeine Wartungs- und Schmiertabelle
NR. PRÜFPUNKT
1*Diagnosesystem-
Kontrolle• Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren.√√√√√√
2*Luftfiltereinsatz• Reinigen.√√
•Ersetzen.√√
3Luftfiltergehäuse-
Ablassschlauch• Reinigen.√√√√√
4*Batterie• Batteriesäurestand und spezifi-
sches Gewicht kontrollieren.
• Sicherstellen, dass der Entlüf-
tungsschlauch richtig verlegt ist.√√√√√
5 Kupplung• Funktion prüfen.
• Einstellen.√√√√√
6*Vo rderradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
7*Hinterradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
8*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.√√√√√
• Ersetzen. Alle 4 Jahre
9*Bremsflüssigkeit• Wechseln. Alle 2 Jahre
10*Räder• Rundlauf prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.√√√√
11*Reifen• Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1 6 12 18 24
0.6 3.5 7 10.5 14
UBR3G1G0.book Page 4 Friday, August 5, 2016 4:01 PM
Page 47 of 96

Regelmäßige Wartung und Einstellung
6-5
6
12*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
13*Schwingenlager• Funktion und auf übermäßiges
Spiel kontrollieren.√√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
14 Antriebskette• Den Durchhang, die Ausrichtung
und den Zustand der An-
triebskette kontrollieren.
• Den Kettendurchhang einstellen
und die Kette gründlich mit ei-
nem O-Ring-Kettenspray
schmieren.Alle 1000 km (600 mi) und nach
dem Waschen des Motorrads,
einer Fahrt im Regen oder in
feuchter Umgebung
15*Lenkkopflager• Lagerbaugruppen auf festen
Sitz kontrollieren.√√√√
• Mäßig mit Lithiumseifenfett
schmieren.√
16*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
17Handbremshebe-
lumlenkwelle• Mit Silikonfett schmieren.√√√√√
18Fußbremshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
19Kupplungshebe-
lumlenkwelle• Mit Lithiumseifenfett schmieren.√√√√√
20Seitenständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
21*Seitenständer-
schalter• Funktion kontrollieren und er-
neuern, falls nötig.√√√√√√
22
*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
23*Federbein• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UBR3G1G0.book Page 5 Friday, August 5, 2016 4:01 PM
Page 48 of 96

Regelmäßige Wartung und Einstellung
6-6
6
GAU72740
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger
gereinigt bzw. erneuert werden.
Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die Bremsflüssigkeit wechseln.
24*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels• Funktion prüfen.√√√√
• Mit Lithiumseifenfett schmieren.√√
25 Motoröl• Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).Nach dem ersten Intervall und
wenn die Ölwechsel-Intervall-
anzeige blinkt oder aufleuchtet
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.Alle 3000 km (1800 mi)
26 Ölfiltereinsatz•Ersetzen.√√√
27*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre
28*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
29*Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
30*Gasdrehgriffge-
häuse und Seilzug• Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstel-
len, falls nötig.
• Gasdrehgriffgehäuse und Seil-
zug schmieren.√√√√√
31
*Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
16121824
0.6 3.5 7 10.5 14
UBR3G1G0.book Page 6 Friday, August 5, 2016 4:01 PM
Page 49 of 96

Regelmäßige Wartung und Einstellung
6-7
6
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
UBR3G1G0.book Page 7 Friday, August 5, 2016 4:01 PM
Page 50 of 96

Regelmäßige Wartung und Einstellung
6-8
6
GAU18782

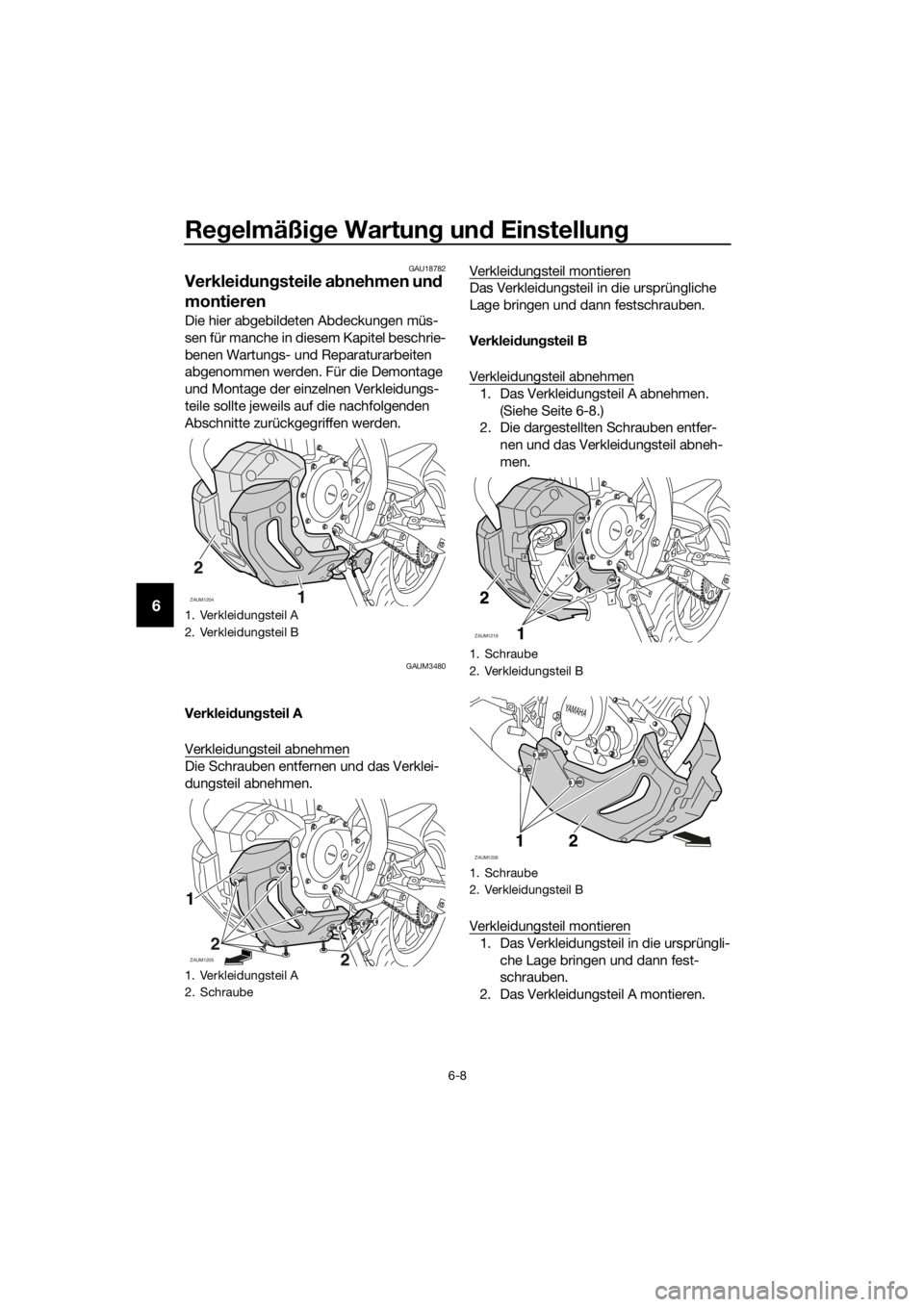

Verkleidungsteile abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAUM3480
Verkleidungsteil A
Verkleidungsteil abnehmen
Die Schrauben entfernen und das Verklei-
dungsteil abnehmen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
Verkleidungsteil B
Verkleidungsteil abnehmen
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
2. Die dargestellten Schrauben entfer-
nen und das Verkleidungsteil abneh-
men.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Das Verkleidungsteil A montieren.
1. Verkleidungsteil A
2. Verkleidungsteil B
1. Verkleidungsteil A
2. Schraube
ZAUM1204
ZAUM12052
1
1. Schraube
2. Verkleidungsteil B
1. Schraube
2. Verkleidungsteil B
ZAUM1219
FULL
LOW
1
ZAUM1206
YA M A H
A
12
UBR3G1G0.book Page 8 Friday, August 5, 2016 4:01 PM
