Informações relativas à segurança
12
3
4
5
6
7
8
9
10
11
12
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem reco mendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificament e pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênt icos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.

Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Inspe-
cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a vi-
sibilidade nas curv as, limitar o
percurso da suspens ão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios vo lumosos ou gran-
des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.

Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacida des de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-19 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U2PPP3P0.book 4 ページ ２０１６年９月２１日　水曜日　午後３時３９分

1-5
Informações relativas à segurança
1
2
3
4
5
6
7
8
9
10
11
12
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.
Retire todos os itens soltos do motoci-
clo.

Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.

Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.

Engrene a transmissão (para os mo-
delos equipados com transmissão ma-
nual).

Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira su-
perior (e não, por exemplo, a guiado-
res montados em borracha ou sinais
de mudança de direção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores, de
modo que estes não friccionem contra
superfícies pintadas durante o trans-
porte.

A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U2PPP3P0.book 5 ページ ２０１６年９月２１日　水曜日　午後３時３９分

2-1
123
4
5
6
7
8
9
10
11
12
Descrição
PAU10411

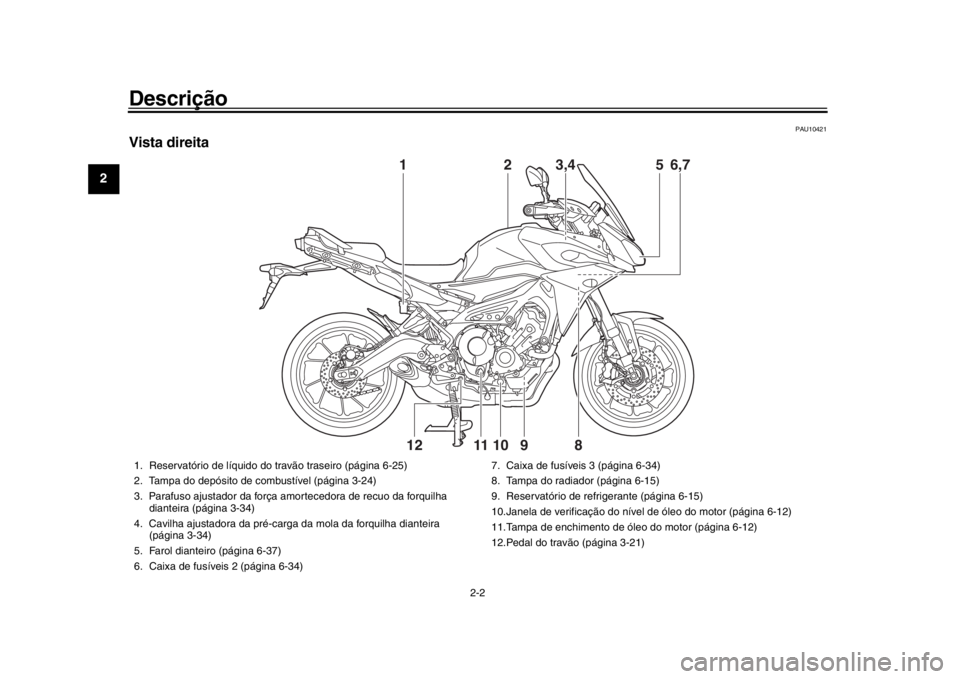

Vista esquerda
2
1
3
7,8
4,5,6
9
13
10
11
14
12
1. Cavilha ajustadora da pré-carga da mola da forquilha dianteira
(página 3-34)
2. Parafuso ajustador da força amortecedora de recuo do amortecedor (página 3-36)
3. Bateria (página 6-33)
4. Caixa de fusíveis 1 (página 6-34)
5. Fusível principal (página 6-34)
6. Fusível do sistema de injeção (página 6-34) 7. Compartimento de armazenagem (página 3-32)
8. Jogo de ferramentas do proprietário (página 6-2)
9. Fechadura do assento (página 3-28)
10.Anel ajustador de pré-carga da
mola do amortecedor (página 3-36)
11.Pedal de mudança de velocidades (página 3-20)
12.Cavilha de drenagem do óleo do motor (página 6-12)
13.Cartucho do filtro de óleo do motor (página 6-12)
14.Cavilha de drenagem de refrigerante (página 6-16)
U2PPP3P0.book 1 ページ ２０１６年９月２１日　水曜日　午後３時３９分

Descrição
2-2
12
3
4
5
6
7
8
9
10
11
12
PAU10421
Vista direita
1
5
6,7
2
8
9
10
11
12
3,4
1. Reservatório de líquido do travão traseiro (página 6-25)
2. Tampa do depósito de combustível (página 3-24)
3. Parafuso ajustador da força amortecedora de recuo da forquilha dianteira (página 3-34)
4. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página 3-34)
5. Farol dianteiro (página 6-37)
6. Caixa de fusíveis 2 (página 6-34) 7. Caixa de fusíveis 3 (página 6-34)
8. Tampa do radiador (página 6-15)
9. Reservatório de refrigerante (página 6-15)
10.Janela de verificação do nível de óleo do motor (página 6-12)
11.Tampa de enchimento de óleo do motor (página 6-12)
12.Pedal do travão (página 3-21)
U2PPP3P0.book 2 ページ ２０１６年９月２１日　水曜日　午後３時３９分

Descrição
2-3
123
4
5
6
7
8
9
10
11
12
PAU10431
Controlos e instrumentos
12 56 7
4
3
8
9
1. Alavanca da embraiagem (página 3-20)
2. Interruptores do guiador esquerdo (página 3-18)
3. Tomada CC auxiliar (página 3-40)
4. Módulo do contador multifuncional (página 3-6)
5. Reservatório de líquido do travão dianteiro (página 6-25)
6. Interruptores do guiador direito (página 3-18)
7. Alavanca do travão (página 3-20)
8. Punho do acelerador (página 6-18) 9. Interruptor principal/bloqueio da direção (página 3-2)
U2PPP3P0.book 3 ページ ２０１６年９月２１日　水曜日　午後３時３９分

3-1
1
23
4
5
6
7
8
9
10
11
12
Funções dos controlos e instrumentos
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconf iguração do códi-
go (com um arco vermelho)

duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos

um transmissor-recetor (instalado na
chave de reconfiguração do código)

uma unidade imobilizadora

uma ECU (Unidade de Controlo Ele-
trónico)

um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11822

NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
perder a chave de reconfiguração
do código, é impossível registar no-
vos códigos nas chaves normais.
As chaves normais podem continu-
ar a ser utilizadas para ligar o veícu-
lo, no entanto, se a reconfiguração
do código for necessária (isto é, se
for feita uma nova chave normal ou
se se perderem todas as chaves)
deve substituir-se a totalidade do
sistema imobilizador. Assim, é alta- mente recomendável utilizar a cha-
ve normal e manter a chave de
reconfiguração do código num lu-
gar seguro.

Não mergulhe as chaves na água.

Não exponha as chaves a tempera-
turas excessivamente altas.

Não coloque as chaves junto a ímãs
(incluindo, entre outros, produtos
tais como altifalantes, etc.).

Não coloque as chaves junto a ob-
jetos que transmitam sinais elétri-
cos.

Não coloque objetos pesados so-
bre as chaves.

Não retifique nem altere o formato
das chaves.

Não desmonte a peça plástica das
chaves.

Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.

Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.

Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-nal.
1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)
U2PPP3P0.book 1 ページ ２０１６年９月２１日　水曜日　午後３時３９分

Funções dos controlos e instrumentos
3-2
1
234
5
6
7
8
9
10
11
12

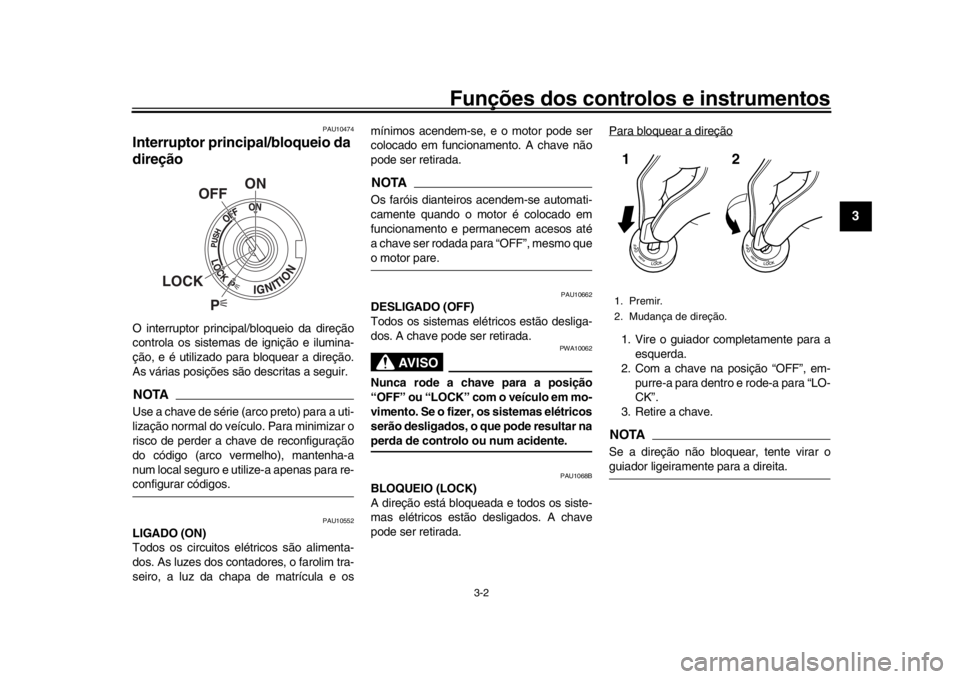

PAU10474
Interruptor principal/bloqueio da
direçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições s ão descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-configurar códigos.
PAU10552
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos. As luzes dos contadores, o farolim tra-
seiro, a luz da chapa de matrícula e os mínimos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.
NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e perma
necem acesos até
a chave ser rodada para “OFF”, mesmo queo motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desligados, o que pode resultar naperda de controlo ou num acidente.
PAU1068B
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada. Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar oguiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
U2PPP3P0.book 2 ページ ２０１６年９月２１日　水曜日　午後３時３９分

Funções dos controlos e instrumentos
3-3
1
23
4
5
6
7
8
9
10
11
12
Para desbloquear a direçãoA partir da posição “LOCK”, empurre a cha-
ve para dentro e rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.PRECAUÇÃO
PCA20760
Utilizar a lâmpada do sinal de perigo ou
de mudança de direção durante um lon-
go período de tempo pode causar um
descarregamento da bateria.
PAU4939B
Indicadores luminosos e luzes
de advertência
1. Premir.
2. Mudança de direção.12
1. Indicador luminoso de mudança de direção esquerda “ ”
2. Indicador luminoso de mudança de direção direita “ ”
3. Luz de advertência do nível de óleo “ ”
4. Luz de advertência de problema no motor “”
5. Luz de advertência do sistema de travão antibloqueio (ABS) “ ”
6. Indicador luminoso do sistema de controlo de tração “ ”
7. Indicador luminoso de máximos “ ”
8. Indicador luminoso de ponto morto “ ”
9. Indicador luminoso do sistema imobilizador “ ”
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
3456
789
1
2
ABS
U2PPP3P0.book 3 ページ ２０１６年９月２１日　水曜日　午後３時３９分

Funções dos controlos e instrumentos
3-4
1
234
5
6
7
8
9
10
11
12
PAU11032
Indicadores luminosos de mudança de
direção “ ” e “ ”
Cada indicador luminoso ficará intermitente
quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU77380
Luz de advertência do nível de óleo
“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apaga-se.
Se a luz de advertência não se acender
logo quando a chave for rodada para “ON”
ou se permanecer acesa depois de se con-
firmar que o nível de óleo está correto (con-
sulte a página 6-12), solicite a um concessionário Yamaha que verifique o ve-
ículo.
NOTA
Mesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.

Se o dispositivo detetar um problema
no circuito de deteção do nível de
óleo, a luz de advertência do nível de
óleo fica intermitente. Se isto aconte-
cer, solicite a
um concessionárioYamaha que verifique o veículo.
PAU73171
Luz de advertência de problema no mo-
tor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de controlo
do veículo. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o sis-
tema de diagnóstico a bordo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se. Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, so
licite a um conces-
sionário Yamaha que verifique o veículo.
PAU69891
Luz de advertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência acende-se quando a chave é rodada
para “ON” e desliga-se após ser atingida
uma velocidade de 10 km/h (6 mi/h) ou su-
perior.
Se a luz de advertência do ABS:
não se acender quando a chave é ro-
dada para “ON”

se acender ou ficar intermitente duran-
te a condução

não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar correta-
mente. Se acontecer alguma das situações
acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-21.)AVISO
PWA16041
Se a luz de advertência do ABS não se
desligar depois de ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou superior,
ABS
U2PPP3P0.book 4 ページ ２０１６年９月２１日　水曜日　午後３時３９分

Funções dos controlos e instrumentos
3-5
1
23
4
5
6
7
8
9
10
11
12
ou se a luz de advertência se acender ou
ficar intermitente durante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
das situações acima, ou se a luz de ad-
vertência nem sequer se acender, seja
extremamente cuidadoso para evitar a
possibilidade de bloqueio das rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-cuitos elétricos logo que possível.
PAU73272
Indicador luminoso do sistema de con-
trolo de tração “ ”
Em funcionamento normal, este indicador
está apagado. Quando o controlo de tração
é acionado, este indicador luminoso fica in-
termitente durante alguns segundos e, de-
pois, apaga-se.
Quando o controlo de tração é desligado,
este indicador acende-se.
Se o sistema de controlo de tração for de-
sativado durante a condução, ou se for de-
tetado um problema no sistema de controlo
de tração, este indic ador luminoso e a luz
de advertência de problema no motor acen-
dem-se. (Consulte uma explicação do siste-
ma de controlo de tração na página 3-22.)
PAU73120
Indicador luminoso do sistema imobili-
zador “ ”
Depois de a chave ser rodada para “OFF” e
de terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está ativado. Passa-
das 24 horas, o indicador luminoso para de
piscar, mas o sistema imobilizador continua
ativado.
O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz não se acender logo quando a cha- ve for rodada para “ON”, se permanecer
acesa ou se ficar intermitente com um pa-
drão (se for detetado um problema no siste-
ma imobilizador, o indicador luminoso pisca
com um determinado padrão), solicite a um
concessionário Yamaha que verifique o ve-
ículo.
NOTASe o indicador luminoso do sistema imobili-
zador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a uma interferência do
transmissor-recetor. Se isto acontecer, ten-te o seguinte.
1. Certifique-se de que não existem ou- tras chaves do imobilizador perto do
interruptor principal. Outras chaves do
imobilizador podem causar uma inter-
ferência no sinal e impedir o arranque
do motor.
2. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e ten- te colocá-lo em funcionamento com as
chaves normais.
4. Se uma ou ambas as chaves normais
não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
1. Indicador luminoso do sistema de controlo de tração “ ”
2. Luz de advertência de problema no motor “”
1
2
U2PPP3P0.book 5 ページ ２０１６年９月２１日　水曜日　午後３時３９分
