Säkerhetsinformation
1-4
1
bli instabil vid sidvindar. Sådana till-
behör kan även orsaka instabilitet
när man kör om eller blir omkörd av
stora fordon.
• Vissa tillbehör kan förskjuta föraren
från dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
 Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i motorcy-
kelns elektriska system kan elfel upp-
stå, vilket kan orsaka en farlig förlust
av ljus eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
motorcykeln är konstruerade för att mot-
svara fordonets prestandaegenskaper och
ge den bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan
vara olämpliga. Däckspecifikationer och in-
formation om underhåll och byte av däck
finns på sidan 6-16. Transportera motorcykeln
Observera följande innan du transporterar
motorcykeln på ett annat fordon.
 Ta bort alla lösa föremål från motorcy-
keln.
 Kontrollera att det inte finns några
bränsle- eller oljeläckor.
 Lägg i en växel.
 Säkra med lämpliga remmar som
fästs på solida delar på motorcykeln,
till exempel ramen eller den tredelade
klämman på den övre framgaffeln.
Fäst inte vid körriktningsvisare, kåpor,
paneler eller andra delar som kan gå
sönder. Välj remmarnas placering
noga så att de inte skaver mot lackade
ytor under transporten.
 Fjädringen ska komprimeras en aning
av fästanordningarna så att motorcy-
keln inte studsar för mycket under
transporten.
UBD5M1M0.book Page 4 Friday, October 25, 2019 2:54 PM

Beskrivning
2-1
2
MAU10411

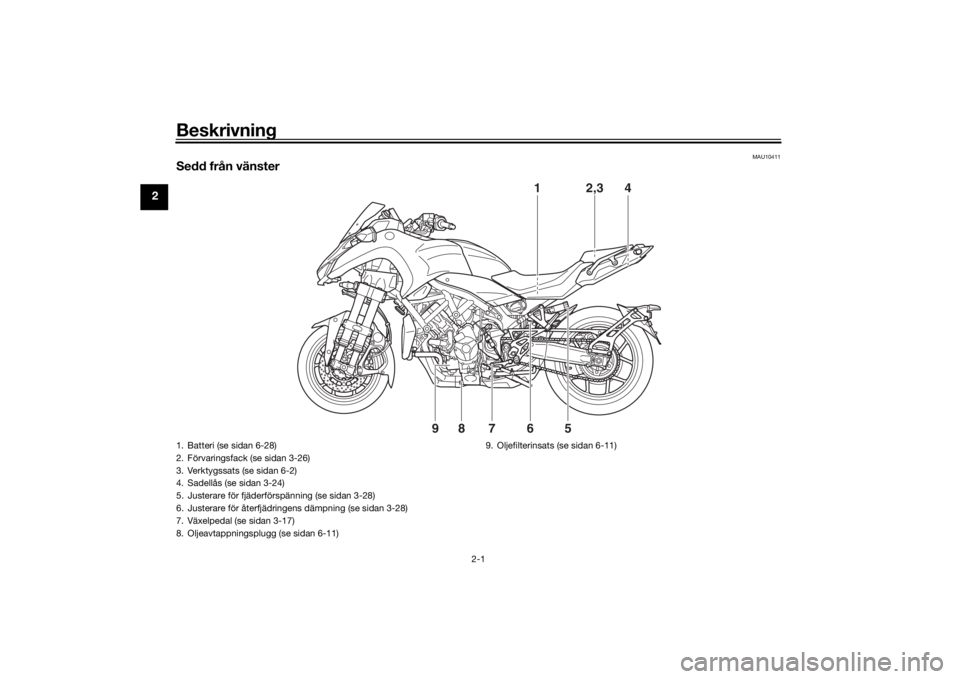

Sedd från vänster
1
2,3
4
5
6
7
8
9
1. Batteri (se sidan 6-28)
2. Förvaringsfack (se sidan 3-26)
3. Verktygssats (se sidan 6-2)
4. Sadellås (se sidan 3-24)
5. Justerare för fjäderförspänning (se sidan 3-28)
6. Justerare för återfjädringens dämpning (se sidan 3-28)
7. Växelpedal (se sidan 3-17)
8. Oljeavtappningsplugg (se sidan 6-11) 9. Oljefilterinsats (se sidan 6-11)UBD5M1M0.book Page 1 Friday, October 25, 2019 2:54 PM

Beskrivning
2-2
2
MAU10421
Sedd från höger
2
1
1
4
3
6
7
8
9
5
1. Säkringar (se sidan 6-30)
2. Bromsvätskebehållare, bak (se sidan 6-21)
3. Tanklock (se sidan 3-21)
4. Justerare för återfjädringens dämpning (se sidan 3-27)
5. Justerare för kompressionsdämpning (se sidan 3-27)
6. Kylvätskebehållare (se sidan 6-14)
7. Inspektionsglas för oljenivå (se sidan 6-11)
8. Påfyllningslock för motorolja (se sidan 6-11)9. Bromspedal (se sidan 3-18)
UBD5M1M0.book Page 2 Friday, October 25, 2019 2:54 PM

Beskrivning
2-3
2
MAU10431
Reglage och instrument
1
2
7
6
5
3
4
8
9
1. Kopplingshandtag (se sidan 3-17)
2. Styrarmaturer, vänster (se sidan 3-3)
3. Strömuttag (se sidan 3-30)
4. Multi-funktionsmätare (se sidan 3-9)
5. Bromsvätskebehållare, fram (se sidan 6-21)
6. Styrarmaturer, höger (se sidan 3-3)
7. Bromshandtag (se sidan 3-18)
8. Gashandtag (se sidan 6-15)9. Huvudströmbrytare/styrlås (se sidan 3-2)UBD5M1M0.book Page 3 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-1
3
MAU1097A
StartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att
återregistrera koderna i standardnycklarna.
Systemet består av följande: en kodåterregistreringsnyckel
 två standardnycklar
 en transponder (en i varje nyckel)
 en startspärrenhet (på fordonet)
 en ECU (på fordonet)
 en indikatorlampa för systemet (sidan
3-6)
Om nycklarna
Kodåterregistreringsnyckeln fungerar som
huvudnyckel. Den används för att registrera
koder i standardnycklarna. Förvara kodå- terregistreringsnyckeln på en säker plats.
Använd en standardnyckel vid normal an-
vändning.
När en reservnyckel eller omregistrering av
en nyckel krävs, ska du ta med fordonet
och huvudnyckeln samt återstående stan-
dardnycklar till en
Yamaha-återförsäljare
för omregistrering.
TIPS Håll standardnycklarna samt nycklar-
na till andra startspärrsystem borta
från kodåterregistreringsnyckeln.
 Håll andra nycklar för startspärrsys-
tem borta från huvudströmbrytaren
eftersom det kan ge upphov till signal-
störning.VIKTIGT
MCA11823
HÅLL REDA PÅ KODÅTERREGISTRE-
RINGSNYCKELN SÅ ATT DU INTE TAP-
PAR BORT DEN! KONTAKTA DIN
ÅTERFÖRSÄLJARE OM DU TAPPAR
BORT DEN! Om du förlorar kodåterre-
gistreringsnyckeln kan fordonet startas
med standardnycklarna. Det går dock
inte att registrera en ny standardnyckel.
Om alla nycklar går förlorade eller ska-
das måste hela startspärrsystemet by-
tas ut. Hantera därför nycklarna
försiktigt. 
Sänk inte ned dem i vatten.
 Utsätt dem inte för höga tempera-
turer.
 Placera dem inte i närheten av mag-
neter.
 Placera dem inte i närheten av före-
mål som avger elektriska signaler.
 Hantera dem varsamt.
 Slipa dem inte eller försök ändra på
dem.
 Ta inte isär dem.
 Sätt inte två nycklar för samma
startspärrsystem på samma nyck-
elring.
1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)
UBD5M1M0.book Page 1 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-2
3
MAU10474
Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.TIPSFörsäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU84031
ON (PÅ)
Ström matas till alla elektriska kretsar och
fordonets lampor tänds. Motorn kan star-
tas. Det går inte att ta ur nyckeln.
TIPSStrålkastarna slås på när motorn star-
tas.
 Lämna inte nyckeln i påslaget läge när
motorn inte är igång, då kan batteriet
laddas ur.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU1068B
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln. För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
P
ON
OFF
LOCK
1. Tryck.
2. Vrid.
1
2
UBD5M1M0.book Page 2 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-3
3
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF” i lä-
get “LOCK”.
MAU65680
(Parkering)
Fordonets varningsblinkers kan slås på,
men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA22330
Batteriet kan laddas ur om varningsblin-
kerslamporna används under en längre
tid.
MAU66055
Omkopplare på styrhandtagenVänster Höger
MAU85481
Knapp för avbländn
ing/helljusblink
“ / /PASS”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
Om du vill blinka med helljuset trycker du
ned knappen till “PASS” när halvljuset är
tänt.TIPSNär knappen ställs in på halvljus tänds bara
de två yttre strålkastarna. När knappen
ställs in på helljus tänds även de två inre
strålkastarna.
1. Tryck.
2. Vrid.
1 2
1. “MENU”-knapp
2. “SELECT”-knapp
3. Farthållarknappar
4. Signalknapp “ ”
5. Blinkersomkopplare “ / ”
6. Knapp för avbländning/helljusblink
“ / /PASS”
1
2
34
5
6
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
1
3
2
UBD5M1M0.book Page 3 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-4
3
MAU66040
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU66061
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” och tryck ned
knappen mot “ ” när du vill dra igång mo-
torn med startmotorn. Se sidan 5-2 för star-
tinstruktioner före start av motorn.
Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
MAU66010
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med fordonet på platser där du kan
utgöra en trafikfara.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU84250
Farthållarsystemets strömställare
Se sidan 3-7 för en beskrivning av farthål-
larsystemet.
MAU84521
“MENU”-knapp
Knappen används för att ändra inställning-
ar på multifunktionsmätaren. (Se sidan 3-9.)
MAU84530
“SELECT”-knapp
Knappen används för att ändra inställning-
ar på multifunktionsmätaren. (Se sidan 3-9.)
MAU84260
Drivlägesknappen “MODE”
Se sidan 3-16 för en förklaring av varje driv-
läge.
MAU4939J
Indikeringslampor och varnings-
lampor
MAU11032
Indikeringslampor för blinkers “ ” och
“”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.1. Varningslampa för kylvätsketemperatur
“”
2. Indikeringslampa för neutralläge “ ”
3. Indikeringslampa för vänsterblinkers “ ”
4. Indikeringslampa för helljus “ ”
5. Varningslampa för oljenivå “ ”
6. Varningslampa för motorproblem “ ”
7. Antispinnsystemets indikeringslampa “ ”
8. Indikeringslampor för farthållare “ ” “SET”
9. Indikeringslampa för högerblinkers “ ”
10.Växlingsindikator “ ”
11.ABS varningslampa “ ”
12.Indikeringslampa för startspärrsystem “ ”123
654
118
910
78
12
ABS
UBD5M1M0.book Page 4 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-5
3
MAU11061
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11259
Varningslampa för oljenivå “ ”
Varningslampan tänds om motoroljans nivå
är låg. Fyll på motorolja så fort som möjligt
för att förhindra motorskador.
Även om du har tillräckligt mycket olja i mo-
torn kan varningslampan för oljenivå blinka
om du kör i en backe eller om du accelere-
rar eller bromsar kraftigt, med detta är inget
fel. Om ett problem har upptäckts i kretsen
för oljeavkänning kommer varningslampan
för oljenivå att blinka. Om detta inträffar, låt
en Yamaha-återförsäljare kontrollera mo-
torcykeln.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa ef-
ter det att du kontrollera t att oljenivån är rätt
(se sidan 6-11) ska du be en Yamaha-åter-
försäljare kontrollera fordonet.
MAU58402
Indikeringslampor för farthållare “ ”
och “SET”
Dessa indikeringslampor tänds när farthål-
laren är aktiverad. (Se sidan 3-7.)TIPSNär fordonet slås på bör de här lamporna
tändas i några sekunder och sedan slock-
na. Om lamporna inte tänds bör du låta en
Yamaha-återförsäljare kontrollera fordonet.
MAU11449
Varningslampa för kylvätsketemperatur
“”
Varningslampan tänds om motorn över-
hettas. Om det inträffar måste du stanna
motorn omedelbart och låta den kallna.
(Se sidan 6-35.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU79311
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett fel avkänns i
motorn. Låt en Yamaha -återförsäljare kon-
trollera det inbyggda diagnostiksystemet
om det inträffar.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
den inte gör det ska du låta en Yamaha-
återförsäljare kontrollera fordonet.
MAU69895
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:
ABS
UBD5M1M0.book Page 5 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-6
3
Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.
MAU86011
Antispinnsystemets indikeringslampa
“TCS”
Indikeringslampan blinkar i några sekunder
när antispinnsystemet är aktiverat. Indike-
ringslampan tänds när antispinnsystemet
stängts av. (Se sidan 3-20.)TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
inte bör du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU74091
Växlingsindikator
Indikatorn kan ställas in att tändas och
släckas på valda motorvarvtal. (Se sidan
3-15.)
TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU73121
Indikeringslampa för startspärrsystem
“”
När huvudströmbrytaren har stängts av och
30 sekunder har gått, blinkar indikerings-
lampan för att visa att startspärrsystemet är
aktiverat. Efter 24 timmar kommer indike-
ringslampan att sluta blinka, men start-
spärrsystemet är fortfarande aktiverat.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.Transponderstörningar
Om startspärrsystemets indikatorlampa
blinkar sakta 5 gånger och därefter snabbt
2 gånger, kan det bero på transponderstör-
ningar. Om detta inträffar, försök följande. 1. Se till att inga andra startspärrnycklar
befinner sig i närheten av huvudbryta-
ren.
2. Använd kodåterregistreringsnyckeln för att starta motorn.
3. Om motorn startar, stäng av den igen och försök starta motorn med en stan-
dardnyckel.
4. Om du inte kan starta motorn med nå- gon av standardnycklarna tar du for-
donet och de 3 nycklarna till en
Yamaha-återförsäljare för omregistre-
ring.
UBD5M1M0.book Page 6 Friday, October 25, 2019 2:54 PM
