Funktionen der Instru mente un d Be dienun gselemente
3-36
3
WARNUNG
JA NEIN JA NEIN JA NEIN

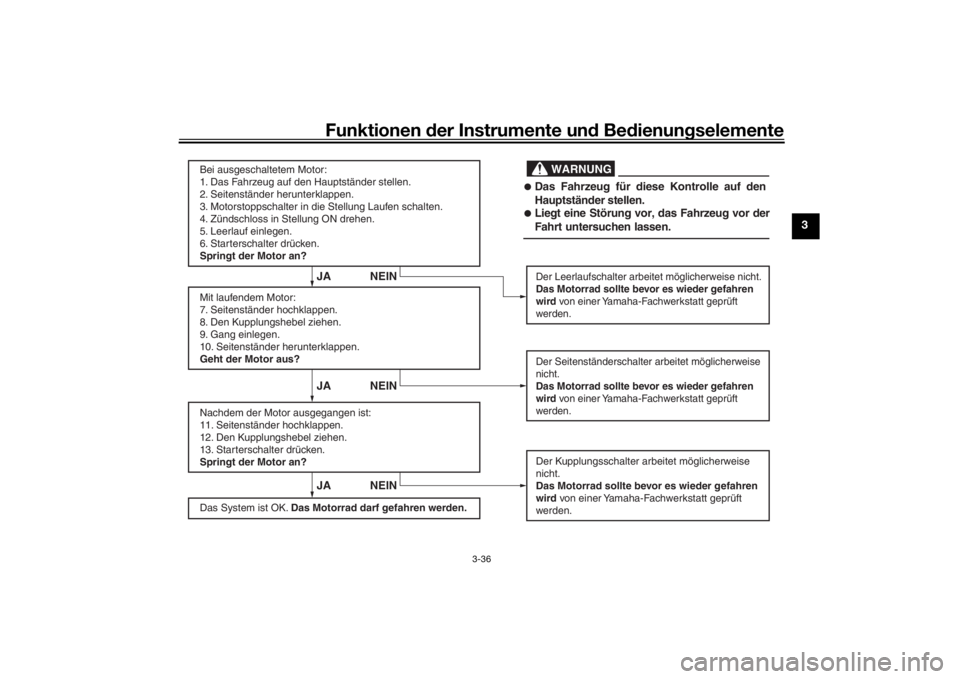

Bei ausgeschaltetem Motor:
1. Das Fahrzeug auf den Hauptständer stellen.
2. Seitenständer herunterklappen.
3. Motorstoppschalter in die Stellung Laufen schalten.
4. Zündschloss in Stellung ON drehen.
5. Leerlauf einlegen.
6. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
7. Seitenständer hochklappen.
8. Den Kupplungshebel ziehen.
9. Gang einlegen.
10. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
11. Seitenständer hochklappen.
12. Den Kupplungshebel ziehen.
13. Starterschalter drücken.
Springt der Motor an? Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Das System ist OK. Das Motorrad darf gefahren werden.
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Liegt eine Störung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
UB5BG1G0.book Page 36 Thursday, October 10, 2019 4:30 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU1559A
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahr zeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartung sarbeiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig un g d es Fahrzeug s. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in diesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf
Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren. 3-25, 3-27
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum
vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-12
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 6-15
UB5BG1G0.book Page 1 Thursday, October 10, 2019 4:30 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-2
4
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-21, 6-22
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-21, 6-22
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 6-20
Gas dreh griff • Sicherstellen, dass er re
ibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und des Seilzug- und Griffgehäuse schmieren lassen. 6-17, 6-27
S teuerun gs- Seilzü ge • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. schmieren. 6-26
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
6-24, 6-26
PRÜFPUNKT KONTROLLEN
SEITE
UB5BG1G0.book Page 2 Thursday, October 10, 2019 4:30 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-3
4
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 6-17, 6-20
Brems- un d S chaltpe dale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.
6-27
Brems- un d Kupplun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren. 6-27
Hauptstän der, Seitenstän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren. 6-28
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter, Sig nale
un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und An
lasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. 3-34
PRÜFPUNKT KONTROLLEN
SEITE
UB5BG1G0.book Page 3 Thursday, October 10, 2019 4:30 PM

Wichtige Fahr- un d Be dienun gshinweise
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17094
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 5600 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl un d d ie Öl-
filterpatrone bzw. d er Filtereinsatz ge-
wechselt wer den.
[GCA10303]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 6700 U/min
vermeiden. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311

Drehzahlen im roten Bereich grun d-
sätzlich vermei den.
 Bei Motorstörun gen währen d d er
Einfahrzeit das Fahrzeu g sofort von
einer Yamaha-Fachwerkstatt ü ber-
prüfen lassen.
UB5BG1G0.book Page 1 Thursday, October 10, 2019 4:30 PM

Wichtige Fahr- un d Be dienun gshinweise
5-2
5
GAU86590
Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten
unter den folgenden Bedingungen:
 das Getriebe befindet sich in der Leer-
laufstellung oder
 es ist ein Gang eingelegt, der Seiten-
ständer ist hochgeklappt und der
Kupplungshebel wird gezogen.
Starten des Motors1. Das Zündschloss einschalten und den Motorstoppschalter in die Laufstel-
lung schalten.
2. Sich vergewissern, dass die Anzeige und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 3-5.)HINWEISDen Motor nicht starten, wenn die
Motorstörungs-Warn leuchte oder die
Ölstand-Warnleuchte eingeschaltet
bleibt.
 Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von
10 km/h (6 mi/h) erreicht.
ACHTUNG
GCA24110
Falls eine Warn- o der Kontrollleuchte
nicht wie o ben beschrie ben ar beitet, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt prüfen lassen.3. Das Getriebe in Leerlaufstellung schalten.
4. Den Starterschalter drücken, um den Motor anzulassen.
5. Den Starterschalter loslassen, wenn der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des Star-
terschalters 10 Sekunden warten, da-
mit sich die Batteriespannung wieder
aufbauen kann.ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAUM3632
HINWEISZur Ausstattung dieses Modells gehören:
 ein Neigungswinkelsensor. Dieser
Sensor schaltet den Motor aus, wenn
sich das Fahrzeug überschlägt. Tritt
dies ein, leuchtet die Motorstörungs-
Warnleuchte auf; dies weist jedoch
nicht auf eine Störung hin. Die Strom-
versorgung des Fahrzeugs aus- und
danach wieder einschalten, um die
Warnleuchte auszuschalten. Anderen-
falls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Star-
terschalters angelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
UB5BG1G0.book Page 2 Thursday, October 10, 2019 4:30 PM

Wichtige Fahr- un d Be dienun gshinweise
5-3
5
GAU84370
S chaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.

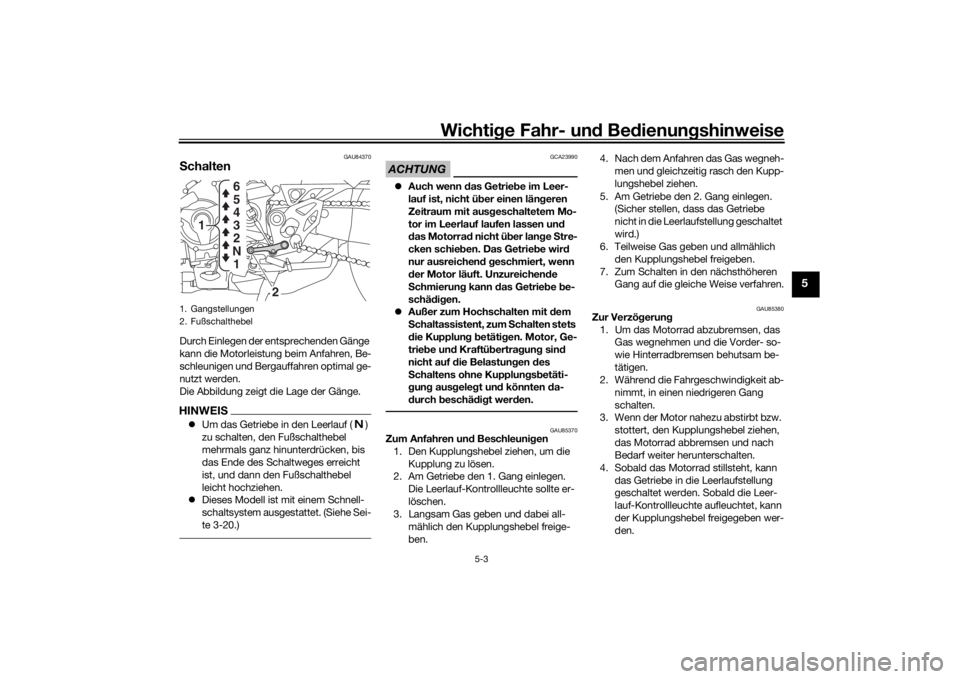

Die Abbildung zeigt die Lage der Gänge.HINWEIS Um das Getriebe in den Leerlauf ( )
zu schalten, den Fußschalthebel
mehrmals ganz hinunterdrücken, bis
das Ende des Schaltweges erreicht
ist, und dann den Fußschalthebel
leicht hochziehen.
 Dieses Modell ist mit einem Schnell-
schaltsystem ausgestattet. (Siehe Sei-
te 3-20.)
ACHTUNG
GCA23990
Auch wenn das Getrie be im Leer-
lauf ist, nicht ü ber einen län geren
Zeitraum mit aus geschaltetem Mo-
tor im Leerlauf laufen lassen un d
d as Motorra d nicht ü ber lan ge Stre-
cken schie ben. Das Getrie be wir d
nur ausreichen d g eschmiert, wenn
d er Motor läuft. Unzureichen de
S chmierun g kann das Getrie be be-
schä dig en.
 Außer zum Hochschalten mit dem
S chaltassistent, zum S chalten stets
d ie Kupplun g b etäti gen. Motor, Ge-
trie be un d Kraftü bertra gung sind
nicht auf die Belastun gen des
S chaltens ohne Kupplun gsb etäti-
g un g au
s gele gt un d könnten da-
d urch beschä dig t wer den.
GAU85370
Zum Anfahren un d Beschleuni gen
1. Den Kupplungshebel ziehen, um die Kupplung zu lösen.
2. Am Getriebe den 1. Gang einlegen.
Die Leerlauf-Kontrollleuchte sollte er-
löschen.
3. Langsam Gas geben und dabei all-
mählich den Kupplungshebel freige-
ben. 4. Nach dem Anfahren das Gas wegneh-
men und gleichzeitig rasch den Kupp-
lungshebel ziehen.
5. Am Getriebe den 2. Gang einlegen. (Sicher stellen, dass das Getriebe
nicht in die Leerlaufstellung geschaltet
wird.)
6. Teilweise Gas geben und allmählich
den Kupplungshebel freigeben.
7. Zum Schalten in den nächsthöheren Gang auf die gleiche Weise verfahren.
GAU85380
Zur Verzö gerun g
1. Um das Motorrad abzubremsen, das Gas wegnehmen und die Vorder- so-
wie Hinterradbremsen behutsam be-
tätigen.
2. Während die Fahrgeschwindigkeit ab-
nimmt, in einen niedrigeren Gang
schalten.
3. Wenn der Motor nahezu abstirbt bzw.
stottert, den Kupplungshebel ziehen,
das Motorrad abbremsen und nach
Bedarf weiter herunterschalten.
4. Sobald das Motorrad stillsteht, kann das Getriebe in die Leerlaufstellung
geschaltet werden. Sobald die Leer-
lauf-Kontrollleuchte aufleuchtet, kann
der Kupplungshebel freigegeben wer-
den.
1. Gangstellungen
2. Fußschalthebel
2
1
1
N 2 3 4
5
6
UB5BG1G0.book Page 3 Thursday, October 10, 2019 4:30 PM

Wichtige Fahr- un d Be dienun gshinweise
5-4
5
WARNUNG
GWA17380
 Unsach gemäßes Bremsen kann
zum Verlust der Kontrolle od er Bo-
d enhaftung führen. Stets bei de
Bremsen behutsam einsetzen.
 Vor dem Herunterschalten müssen
Fahr geschwin dig keit un d Motor-
d rehzahl ausreichen d g esunken
sein. Wir d b ei zu hoher Fahr ge-
schwin dig keit o der Motor drehzahl
herunter geschaltet, könnte das
Hinterra d Bod enhaftung verlieren
o der der Motor ü ber drehen. Dies
kann zum Verlust d er Kontrolle, ei-
nem Unfall un d Verletzun g führen.
Außer dem könnten Motor un d
Kraftü bertra gung b eschäd ig t
wer-
d en.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
 Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
 Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em od er weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst b esteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in der Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
UB5BG1G0.book Page 4 Thursday, October 10, 2019 4:30 PM

Regelmäßi ge Wartun g und Einstellun g
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richti ge Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartung sarbeiten erhöht sich d ie Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeug s. Wenn Sie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftra gen Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat beweg liche
Teile, die Körperteile o der Klei dun g
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennung en, Feuer o der
Kohlenmonoxi d-Ver giftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxi d siehe Sei
te 1-2.
WARNUNG
GWA15461
Bremsschei ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennun gen zu
vermei den, die Komponenten der
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
UB5BG1G0.book Page 1 Thursday, October 10, 2019 4:30 PM

Regelmäßi ge Wartun g un d Einstellun g
6-2
6
GAU85230
Bordwerkzeu gDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs- arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.1. Bordwerkzeug
1
UB5BG1G0.book Page 2 Thursday, October 10, 2019 4:30 PM
