YAMAHA NMAX 155 2021 Notices Demploi (in French)

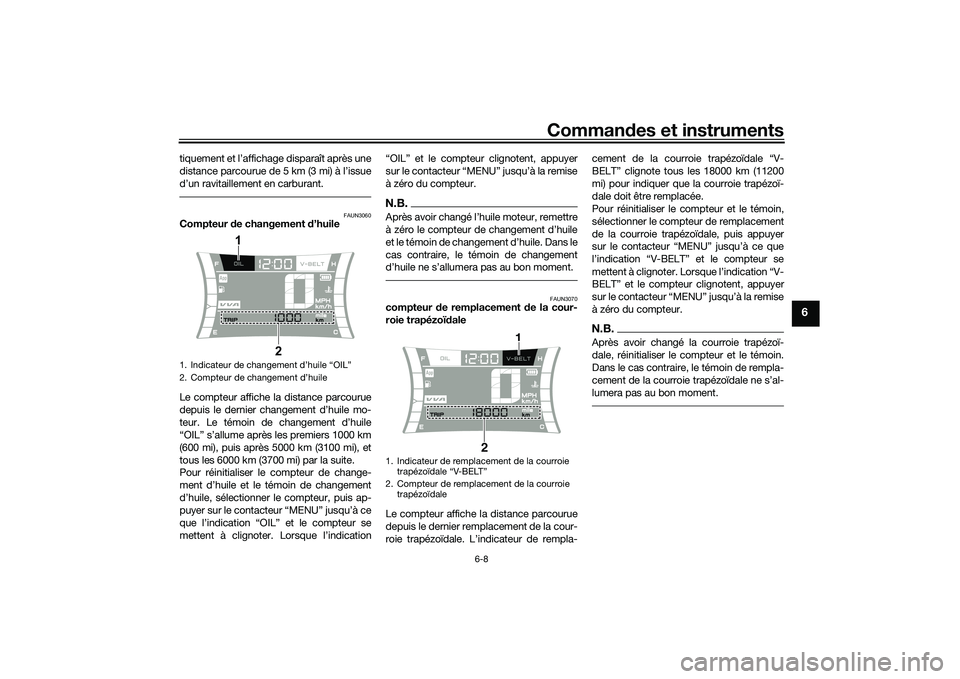

Commandes et instruments
6-8
6
tiquement et l’affichage disparaît après une
distance parcourue de 5 km (3 mi) à l’issue
d’un ravitaillement en carburant.
FAUN3060
Compteur de changement d ’huile
Le compteur affiche la distance parcourue
depuis le dernier changement d’huile mo-
teur. Le témoin de changement d’huile
“OIL” s’allume après les premiers 1000 km
(600 mi), puis après 5000 km (3100 mi), et
tous les 6000 km (3700 mi) par la suite.
Pour réinitialiser le compteur de change-
ment d’huile et le témoin de changement
d’huile, sélectionner le compteur, puis ap-
puyer sur le contacteur “MENU” jusqu’à ce
que l’indication “OIL” et le compteur se
mettent à clignoter. Lorsque l’indication “OIL” et le compteur clignotent, appuyer
sur le contacteur “MENU” jusqu’à la remise
à zéro du compteur.
N.B.
huile moteur, remettre


cas contraire, le témoin de changement

FAUN3070
compteur de remplacement d e la cour-
roie trapézoï dale
Le compteur affiche la distance parcourue
depuis le dernier remplacement de la cour-
roie trapézoïdale. L’indicateur de rempla- cement de la courroie trapézoïdale “V-
BELT” clignote tous les 18000 km (11200
mi) pour indiquer que la courroie trapézoï-
dale doit être remplacée.
Pour réinitialiser le compteur et le témoin,
sélectionner le compte
ur de remplacement
de la courroie trapézoïdale, puis appuyer
sur le contacteur “MENU” jusqu’à ce que
l’indication “V-BELT” et le compteur se
mettent à clignoter. Lorsque l’indication “V-
BELT” et le compteur clignotent, appuyer
sur le contacteur “MENU” jusqu’à la remise
à zéro du compteur.
N.B.Après avoir changé la courroie trapézoï-
dale, réinitialiser le compteur et le témoin.
Dans le cas contraire, le témoin de rempla-

lumera pas au bon moment.
1.
2.
2
1
1. Indicateur de remplacement de la courroie
2. Compteur de remplacement de la courroie trapézoïdale
2 1
UBBDF0F0.book Page 8 Monday, June 14, 2021 9:29 AM

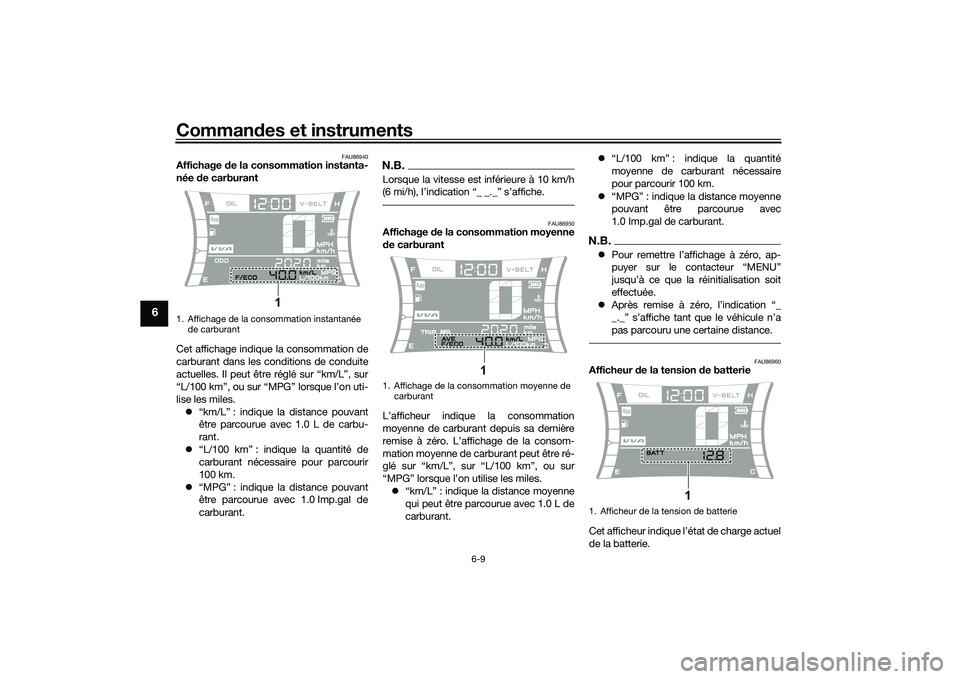

Commandes et instruments
6-9
6
FAU86940
Affichage de la consommation instanta-
née de carburant
Cet affichage indique la consommation de
carburant dans les conditions de conduite
actuelles. Il peut être réglé sur “km/L”, sur
“L/100 km”, ou sur “MPG” lorsque l’on uti-
lise les miles.  “km/L” : indique la distance pouvant
être parcourue avec 1.0 L de carbu-
rant.
 “L/100 km” : indique la quantité de
carburant nécessaire pour parcourir
100 km.
 “MPG” : indique la distance pouvant
être parcourue avec 1.0 Imp.gal de
carburant.
N.B.Lorsque la vitesse est inférieure à 10 km/h

FAU86950
Affichage de la consommation moyenne
d e carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro. L’affichage de la consom-
mation moyenne de carburant peut être ré-
glé sur “km/L”, sur “L/100 km”, ou sur
“MPG” lorsque l’on utilise les miles.  “km/L” : indique la distance moyenne
qui peut être parcourue avec 1.0 L de
carburant. 
“L/100 km” : indique la quantité
moyenne de carburant nécessaire
pour parcourir 100 km.
 “MPG” : indique la distance moyenne
pouvant être parcourue avec
1.0 Imp.gal de carburant.
N.B.Pour remettre l’affichage à zéro, ap-
puyer sur le contacteur “MENU”
jusqu’à ce que la réinitialisation soit
effectuée.
 Après remise à zéro, l’indication “_
_._” s’affiche tant que le véhicule n’a
pas parcouru une certaine distance.
FAU86960
Afficheur de la tension de batterie
Cet afficheur indique l’état de charge actuel
de la batterie.
1. Affichage de la consommation instantanée de carburant
1
1. Affichage de la consommation moyenne de carburant
1
1. Afficheur de la tension de batterie
1
UBBDF0F0.book Page 9 Monday, June 14, 2021 9:29 AM

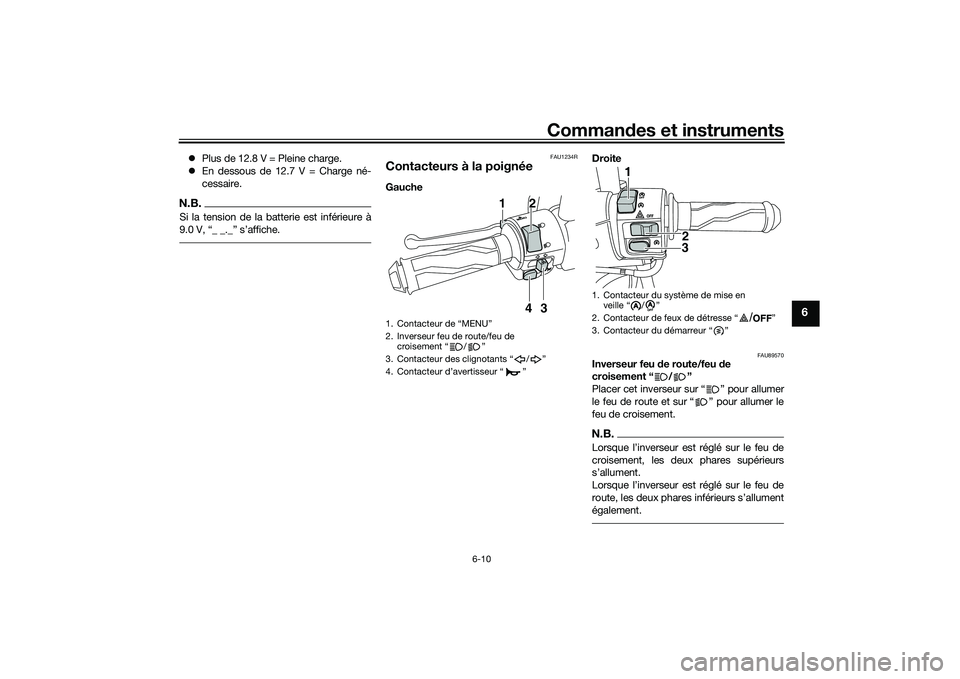

Commandes et instruments
6-10
6
 Plus de 12.8 V = Pleine charge.
 En dessous de 12.7 V = Charge né-
cessaire.N.B.Si la tension de la batterie est inférieure à

FAU1234R
Contacteurs à la poignéeGauche Droite
FAU89570
Inverseur feu
de route/feu de
croisement “ / ”
Placer cet inverseur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.N.B.
croisement, les deux phares supérieurs



également.
1.
2. Inverseur feu de route/feu de croisement / Ž
3. Contacteur des clignotants / Ž
4. Ž
1
34
2
1. Contacteur du système de mise en
veille / Ž
2. Contacteur de feux de détresse Ž
3. Contacteur du démarreur Ž
AA
1
2
3A
A
/
UBBDF0F0.book Page 10 Monday, June 14, 2021 9:29 AM

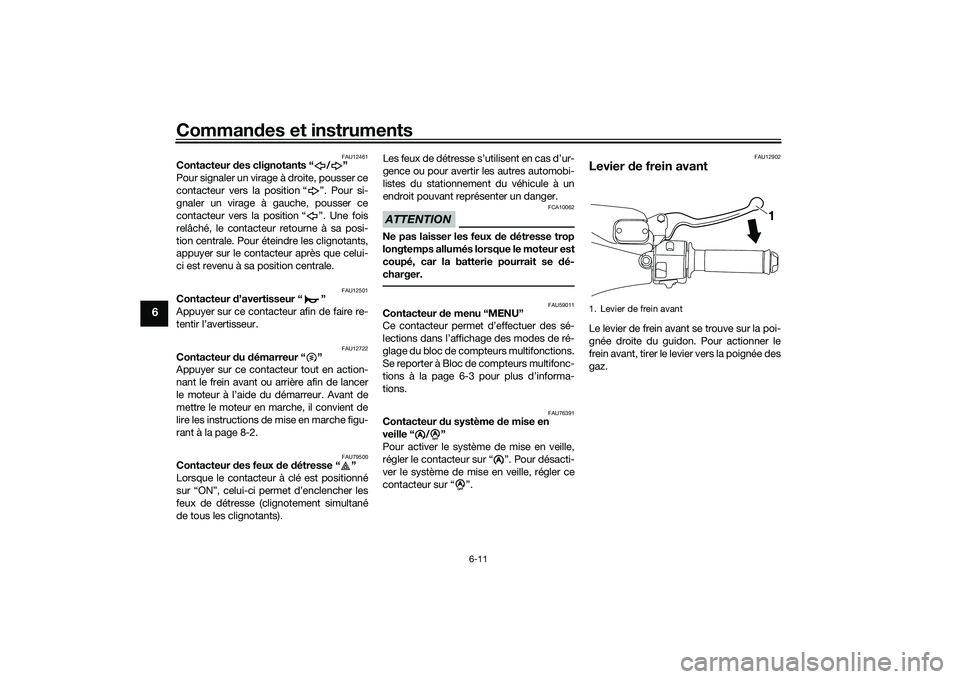

Commandes et instruments
6-11
6
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12722
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 8-2.
FAU79500
Contacteur des feux d e détresse “ ”
Lorsque le contacteur à clé est positionné
sur “ON”, celui-ci permet d’enclencher les
feux de détresse (clignotement simultané
de tous les clignotants). Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION
FCA10062
Ne pas laisser les feux
de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU59011
Contacteur de menu “MENU”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des modes de ré-
glage du bloc de compteurs multifonctions.
Se reporter à Bloc de compteurs multifonc-
tions à la page 6-3 pour plus d’informa-
tions.
FAU76391
Contacteur du système de mise en
veille “ / ”
Pour activer le système de mise en veille,
régler le contacteur sur “ ”. Pour désacti-
ver le système de mise en veille, régler ce
contacteur sur “ ”.
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
A
A
A
A
1. Levier de frein avant
1
UBBDF0F0.book Page 11 Monday, June 14, 2021 9:29 AM

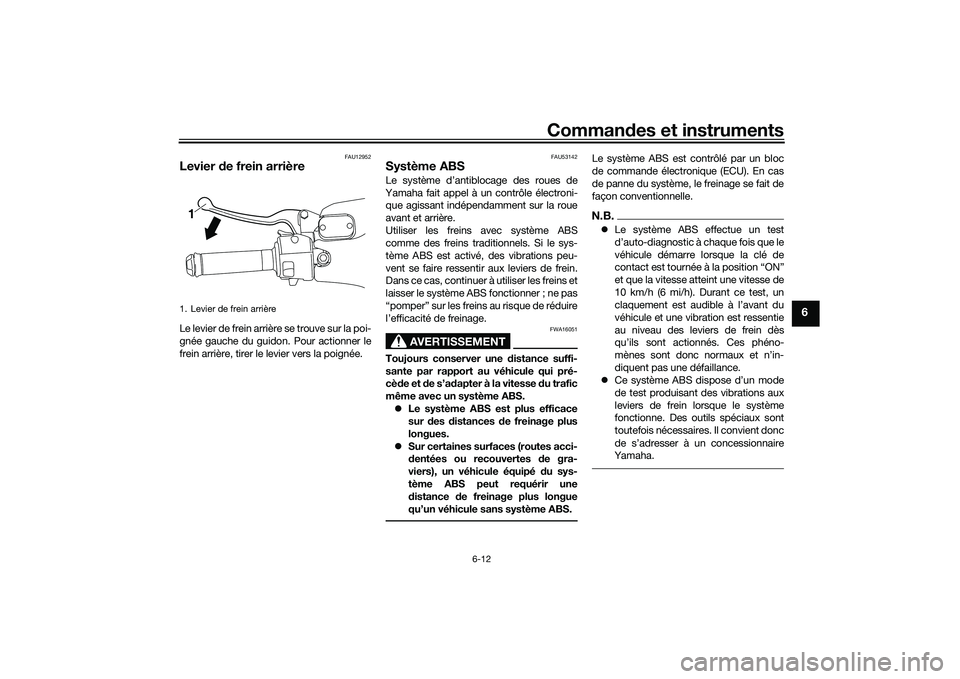

Commandes et instruments
6-12
6
FAU12952
Levier de frein arrièreLe levier de frein arrière se trouve sur la poi-
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
FAU53142
Système ABSLe système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir aux leviers de frein.
Dans ce cas, continuer à utiliser les freins et
laisser le système ABS fonctionner ; ne pas
“pomper ” sur les freins au risque de réduire
l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cè de et de s’ad apter à la vitesse du trafic
même avec un système ABS.  Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes d e gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
claquement est audible à l’avant du
véhicule et une vibration est ressentie
au niveau des leviers de frein dès
qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires. Il convient donc
de s’adresser à un concessionnaire
Yamaha.
1. Levier de frein arrière1
UBBDF0F0.book Page 12 Monday, June 14, 2021 9:29 AM

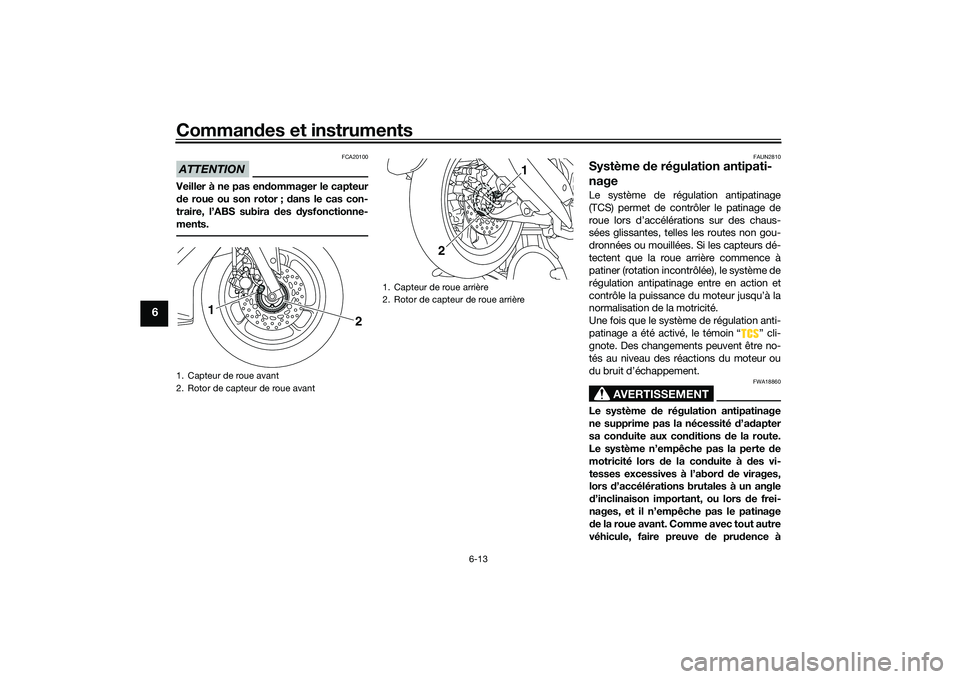

Commandes et instruments
6-13
6
ATTENTION
FCA20100
Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; dans le cas con-
traire, l’ABS subira des dysfonctionne-
ments.
FAUN2810
Système de régulation antipati-
nageLe système de régulation antipatinage
(TCS) permet de contrôler le patinage de
roue lors d’accélérations sur des chaus-
sées glissantes, telles les routes non gou-
dronnées ou mouillées. Si les capteurs dé-
tectent que la roue arrière commence à
patiner (rotation incontrôlée), le système de
régulation antipatinage entre en action et
contrôle la puissance du moteur jusqu’à la
normalisation de la motricité.
Une fois que le système de régulation anti-
patinage a été activé, le témoin “ ” cli-
gnote. Des changements peuvent être no-
tés au niveau des réactions du moteur ou
du bruit d’échappement.
AVERTISSEMENT
FWA18860
Le système de régulation antipatinage
ne supprime pas la nécessité d’a dapter
sa con duite aux con ditions de la route.
Le système n’empêche pas la perte d e
motricité lors d e la conduite à des vi-
tesses excessives à l’abor d d e virages,
lors d’accélérations brutales à un angle
d ’inclinaison important, ou lors d e frei-
nages, et il n’empêche pas le patinage
d e la roue avant. Comme avec tout autre
véhicule, faire preuve d e prudence à
1. Capteur de roue avant
2. Rotor de capteur de roue avant
2
1
1. Capteur de roue arrière
2. Rotor de capteur de roue arrière
1
2
UBBDF0F0.book Page 13 Monday, June 14, 2021 9:29 AM

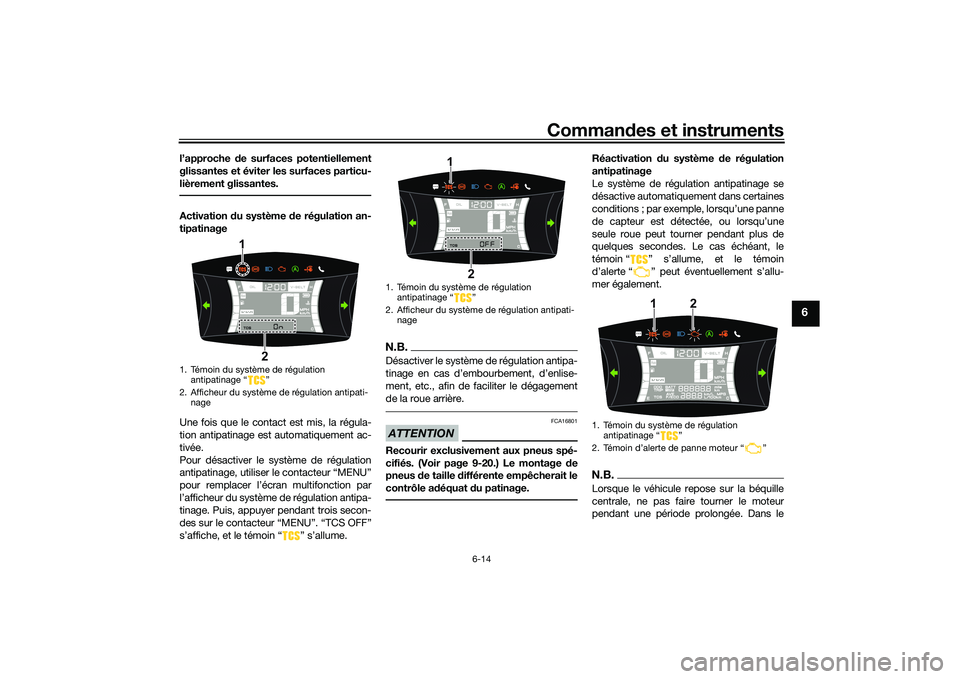

Commandes et instruments
6-14
6
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-
lièrement glissantes.Activation du système de régulation an-
tipatinage
Une fois que le contact est mis, la régula-
tion antipatinage est automatiquement ac-
tivée.
Pour désactiver le système de régulation
antipatinage, utiliser le contacteur “MENU”
pour remplacer l’écran multifonction par
l’afficheur du système de régulation antipa-
tinage. Puis, appuyer pendant trois secon-
des sur le contacteur “MENU”. “TCS OFF”
s’affiche, et le témoin “ ” s’allume.
N.B.Désactiver le système de régulation antipa-

ment, etc., afin de fa ciliter le dégagement
de la roue arrière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 9-20.) Le montage de
pneus de taille différente empêcherait le
contrôle a déquat du patinage.
Réactivation du système d e régulation
antipatinage
Le système de régulation antipatinage se
désactive automatiquement dans certaines
conditions ; par exemple, lorsqu’une panne
de capteur est détectée, ou lorsqu’une
seule roue peut tourner pendant plus de
quelques secondes. Le cas échéant, le
témoin “ ” s’allume, et le témoin
d’alerte “ ” peut éventuellement s’allu-
mer également.N.B.Lorsque le véhicule repose sur la béquille
centrale, ne pas faire tourner le moteur
pendant une période prolongée. Dans le
1. Témoin du système de régulation antipatinage Ž
2. Afficheur du système de régulation antipati- nage
1
2
1. Témoin du système de régulation antipatinage Ž
2. Afficheur du système de régulation antipati- nage
1
2
1. Témoin du système de régulation antipatinage Ž
2. Ž
1
2
UBBDF0F0.book Page 14 Monday, June 14, 2021 9:29 AM

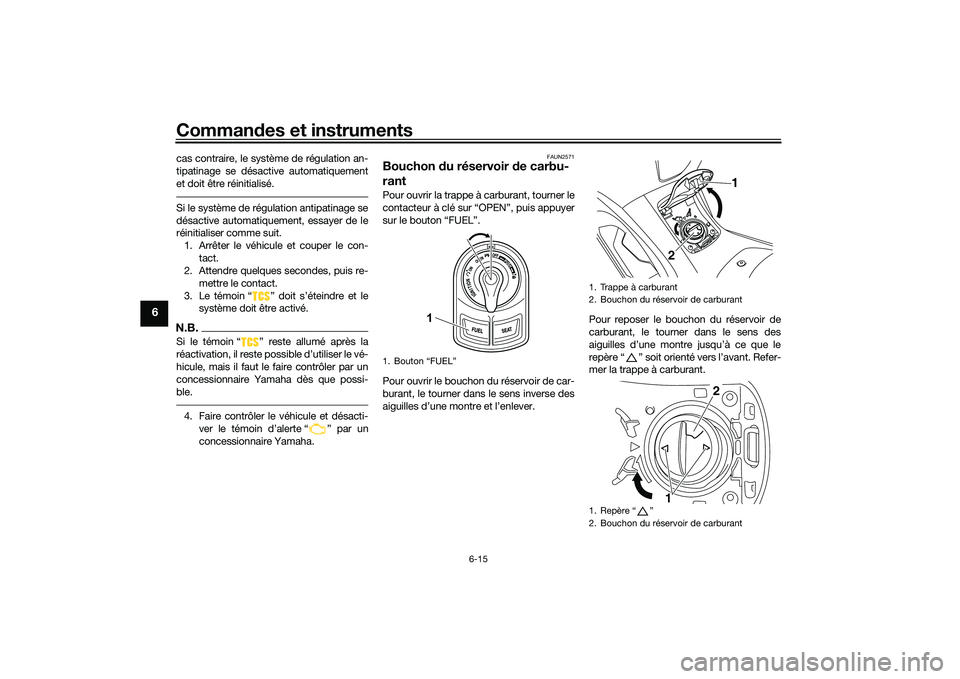

Commandes et instruments
6-15
6
cas contraire, le système de régulation an-
tipatinage se désactive automatiquement
et doit être réinitialisé.Si le système de régulation antipatinage se
désactive automatiquement, essayer de le
réinitialiser comme suit.
1. Arrêter le véhicule et couper le con- tact.
2. Attendre quelques secondes, puis re-
mettre le contact.
3. Le témoin “ ” doit s’éteindre et le système doit être activé.N.B.Si le témoin Ž reste allumé après la

hicule, mais il faut le faire contrôler par un
concessionnaire Yamaha dès que possi-
ble.4. Faire contrôler le véhicule et désacti- Ž par un
concessionnaire Yamaha.
FAUN2571
Bouchon du réservoir de carbu-
rantPour ouvrir la trappe à carburant, tourner le
contacteur à clé sur “OPEN”, puis appuyer
sur le bouton “FUEL”.
Pour ouvrir le bouchon du réservoir de car-
burant, le tourner dans le sens inverse des
aiguilles d’une montre et l’enlever. Pour reposer le bouchon du réservoir de
carburant, le tourner dans le sens des
aiguilles d’une montre jusqu’à ce que le
repère “ ” soit orienté vers l’avant. Refer-
mer la trappe à carburant.1. Bouton “FUEL”
1
1. Trappe à carburant
2. Bouchon du réservoir de carburant
1. Repère “ ”
2. Bouchon du réservoir de carburant
1
2
1 2
UBBDF0F0.book Page 15 Monday, June 14, 2021 9:29 AM

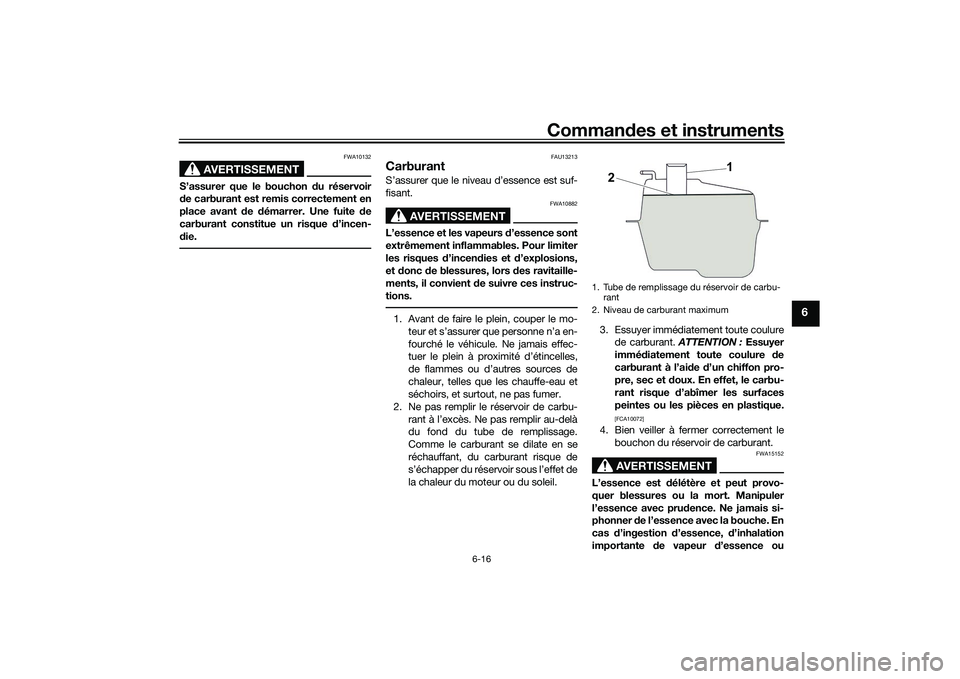

Commandes et instruments
6-16
6
AVERTISSEMENT
FWA10132
S’assurer que le bouchon du réservoir
d e carburant est remis correctement en
place avant de démarrer. Une fuite de
carburant constitue un risque d’incen-
d ie.
FAU13213
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incen dies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient d e suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se
réchauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon pro-
pre, sec et d oux. En effet, le carbu-
rant risque d ’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
1
2
UBBDF0F0.book Page 16 Monday, June 14, 2021 9:29 AM

Commandes et instruments
6-17
6
d’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU86072
Ce moteur Yamaha fonctionne avec de
l’essence sans plomb ayant un indice d’oc-
tane recherche égal ou supérieur à 90. Si
des cognements ou cliquetis surviennent,
utiliser une essence de marque différente
ou ayant un indice d’octane supérieur.
N.B. Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que l’embout du tuyau de la
pompe à essence présente le même
repère d’identification du carburant.Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : le carburant à l’éthanol et le carbu-
rant au méthanol. Le carburant à l’éthanol
peut être utilisé lorsque la concentration en
éthanol ne dépasse pas 10 % (E10).
Yamaha déconseille l’utilisation de carbu- rant au méthanol. En effet, celui-ci risque
d’endommager le système d’alimentation
en carburant ou de modifier le comporte-
ment du véhicule.
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d ’essence avec
plomb en dommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Carburant recomman dé:
Essence sans plomb (E10 accep-
table)
In dice d’octane (RON) :
90
Capacité du réservoir de carburant :
7.1 L (1.9 US gal, 1.6 Imp.gal)
Réserve du réservoir de carburant :
1.7 L (0.45 US gal, 0.37 Imp.gal)
E5
E10
UBBDF0F0.book Page 17 Monday, June 14, 2021 9:29 AM
