YAMAHA PW50 2010 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-4
2
3
4
5
6
78
9

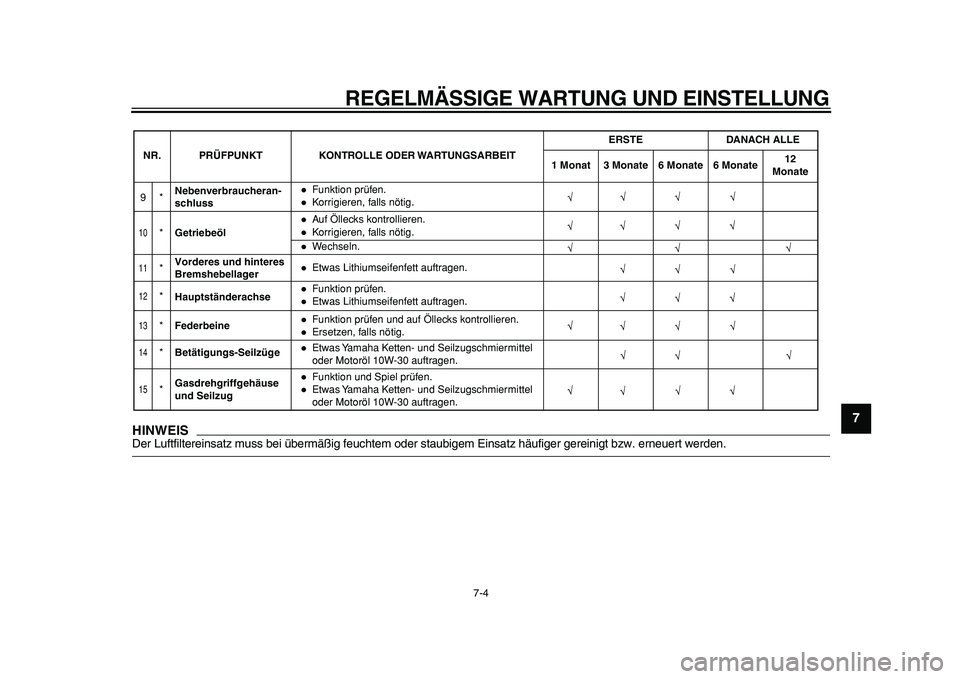

HINWEIS

Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
9*
Funktion prüfen.Korrigieren, falls nötig.
10
*Getriebeöl
Auf Öllecks kontrollieren.Korrigieren, falls nötig.Wechseln.
11
*
Etwas Lithiumseifenfett auftragen.
Etwas Lithiumseifenfett auftragen.
12
*
Hauptständerachse
Funktion prüfen.
13
*Federbeine
Funktion prüfen und auf Öllecks kontrollieren.Ersetzen, falls nötig.
14
*Betätigungs-Seilzüge
Etwas Yamaha Ketten- und Seilzugschmiermittel
oder Motoröl 10W-30 auftragen.
15
*Gasdrehgriffgehäuse
und Seilzug
Funktion und Spiel prüfen.Etwas Yamaha Ketten- und Seilzugschmiermittel
oder Motoröl 10W-30 auftragen. NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITERSTE DANACH ALLE
1 Monat 3 Monate 6 Monate 6 Monate12
Monate
Vorderes und hinteres
Bremshebellager Nebenverbraucheran-
schluss

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-5
1
2
3
4
5
6
7
8
9

GAU19603

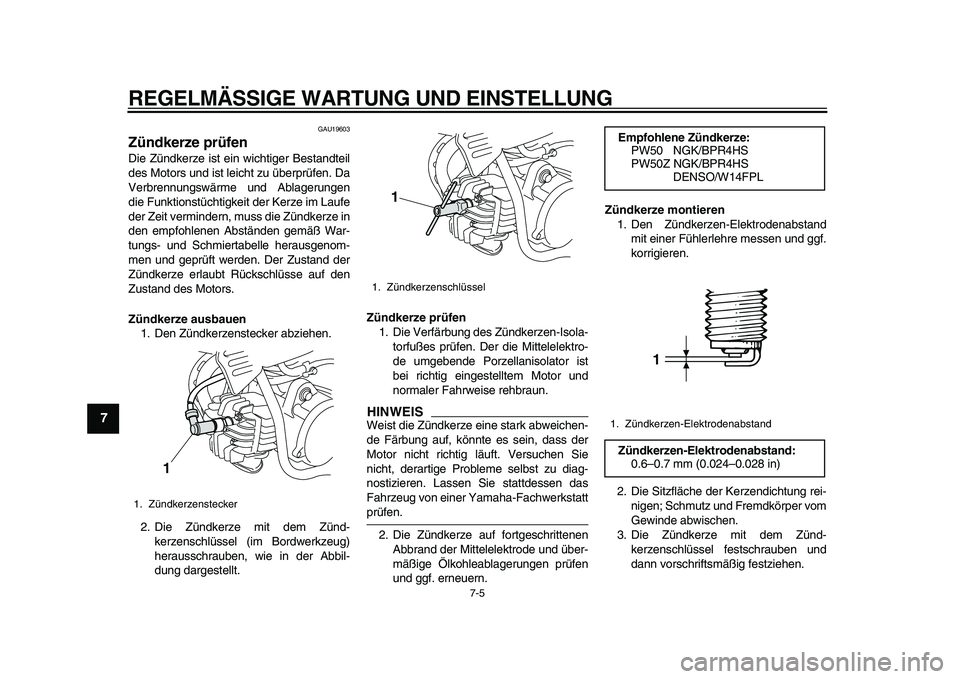

Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zünd-
kerzenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der Abbil-
dung dargestellt.
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS

Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel festschrauben und
dann vorschriftsmäßig festziehen.
1. Zündkerzenstecker
1

1. Zündkerzenschlüssel
1

Empfohlene Zündkerze:
PW50


NGK/BPR4HS
PW50Z NGK/BPR4HS



DENSO/W14FPL
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
1

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-6
2
3
4
5
6
78
9
HINWEIS

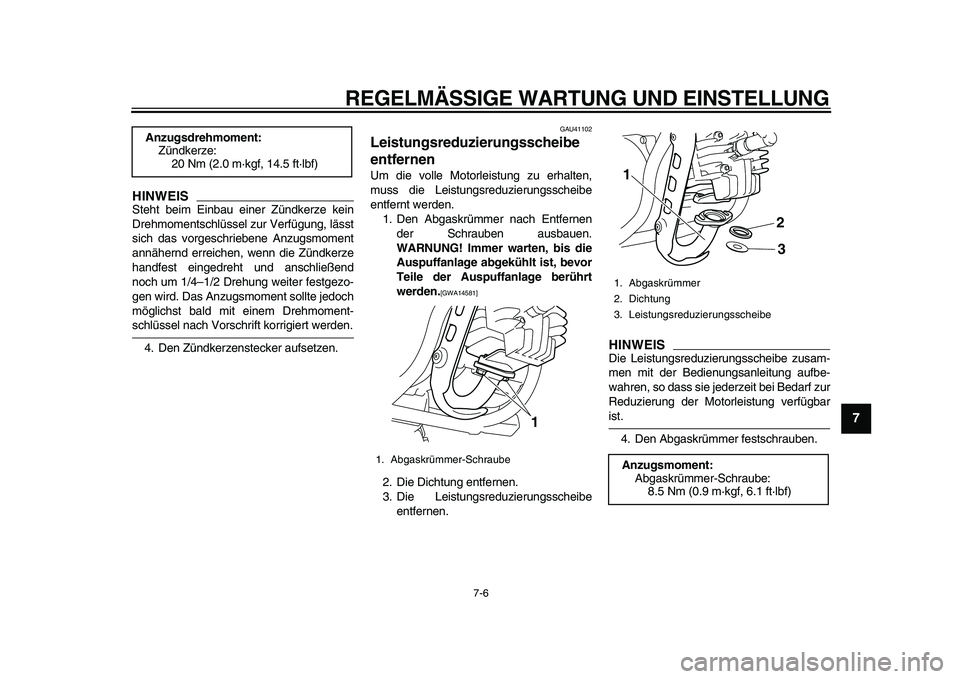

Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
GAU41102
Leistungsreduzierungsscheibe
entfernen
Um die volle Motorleistung zu erhalten,
muss die Leistungsreduzierungsscheibe
entfernt werden.
1. Den Abgaskrümmer nach Entfernen
der Schrauben ausbauen.
WARNUNG! Immer warten, bis die
Auspuffanlage abgekühlt ist, bevor
Teile der Auspuffanlage berührt
werden.
[GWA14581]

2. Die Dichtung entfernen.
3. Die Leistungsreduzierungsscheibe
entfernen.
HINWEIS

Die Leistungsreduzierungsscheibe zusam-
men mit der Bedienungsanleitung aufbe-
wahren, so dass sie jederzeit bei Bedarf zur
Reduzierung der Motorleistung verfügbar
ist.
4. Den Abgaskrümmer festschrauben.
Anzugsdrehmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1. Abgaskrümmer-Schraube
1

1. Abgaskrümmer
2. Dichtung
3. Leistungsreduzierungsscheibe
Anzugsmoment:
Abgaskrümmer-Schraube:
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
1
23

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-7
1
2
3
4
5
6
7
8
9

GAU40892

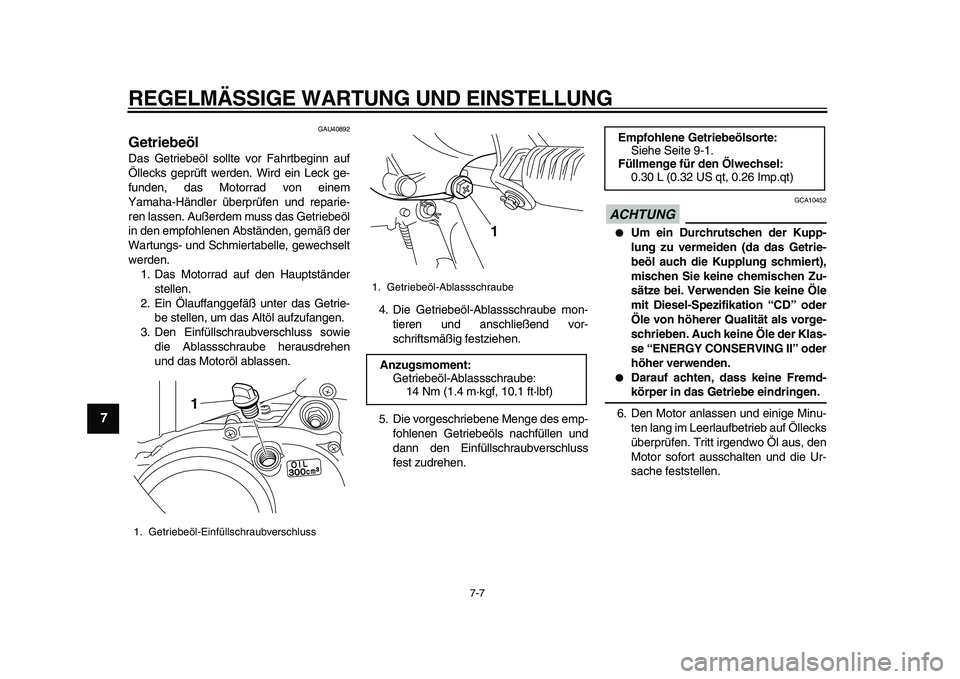

Getriebeöl
Das Getriebeöl sollte vor Fahrtbeginn auf
Öllecks geprüft werden. Wird ein Leck ge-
funden, das Motorrad von einem
Yamaha-Händler überprüfen und reparie-
ren lassen. Außerdem muss das Getriebeöl
in den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
1. Das Motorrad auf den Hauptständer
stellen.
2. Ein Ölauffanggefäß unter das Getrie-
be stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss sowie
die Ablassschraube herausdrehen
und das Motoröl ablassen.4. Die Getriebeöl-Ablassschraube mon-
tieren und anschließend vor-
schriftsmäßig festziehen.
5. Die vorgeschriebene Menge des emp-
fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
ACHTUNG

GCA10452

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Getrie-
beöl auch die Kupplung schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwenden Sie keine Öle
mit Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Getriebe eindringen.
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
1. Getriebeöl-Einfüllschraubverschluss
1

1. Getriebeöl-Ablassschraube
Anzugsmoment:
Getriebeöl-Ablassschraube:
14 Nm (1.4 m·kgf, 10.1 ft·lbf)
1
Empfohlene Getriebeölsorte:
Siehe Seite 9-1.
Füllmenge für den Ölwechsel:
0.30 L (0.32 US qt, 0.26 Imp.qt)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
2
3
4
5
6
78
9

GAU41711

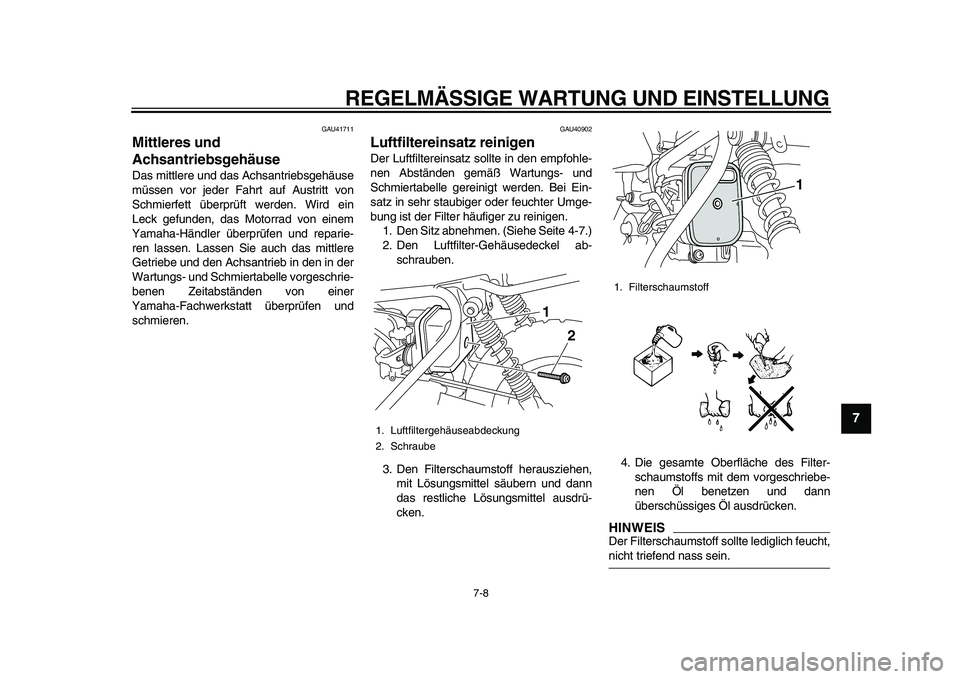

Mittleres und
Achsantriebsgehäuse
Das mittlere und das Achsantriebsgehäuse
müssen vor jeder Fahrt auf Austritt von
Schmierfett überprüft werden. Wird ein
Leck gefunden, das Motorrad von einem
Yamaha-Händler überprüfen und reparie-
ren lassen. Lassen Sie auch das mittlere
Getriebe und den Achsantrieb in den in der
Wartungs- und Schmiertabelle vorgeschrie-
benen Zeitabständen von einer
Yamaha-Fachwerkstatt überprüfen und
schmieren.
GAU40902
Luftfiltereinsatz reinigen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
1. Den Sitz abnehmen. (Siehe Seite 4-7.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Filterschaumstoff herausziehen,
mit Lösungsmittel säubern und dann
das restliche Lösungsmittel ausdrü-
cken.4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann
überschüssiges Öl ausdrücken.
HINWEIS

Der Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.
1. Luftfiltergehäuseabdeckung
2. Schraube
2 1

1. Filterschaumstoff
1

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-9
1
2
3
4
5
6
7
8
9

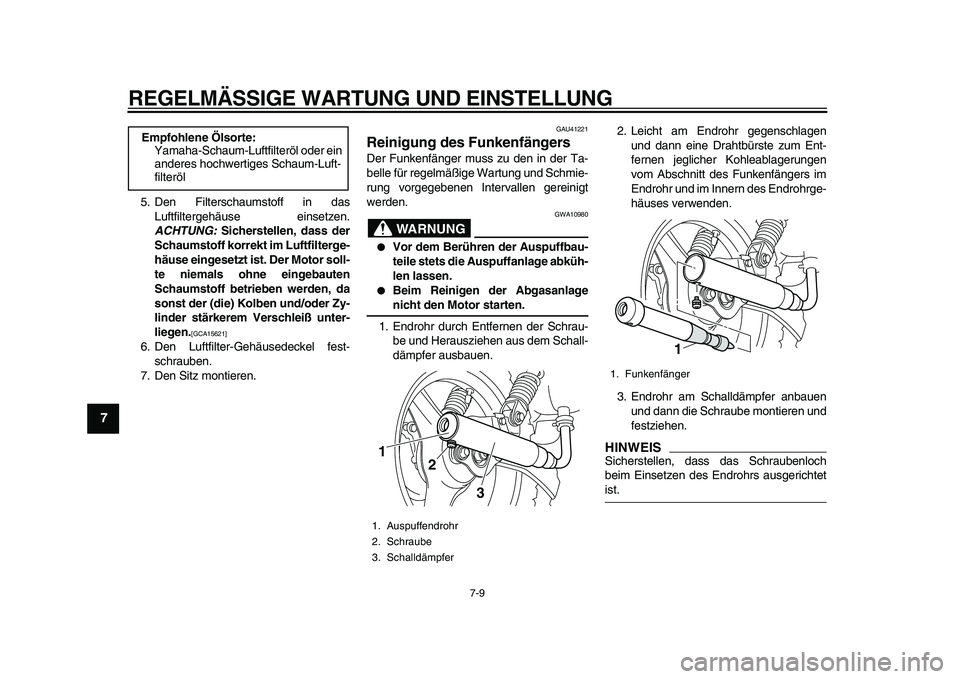

5. Den Filterschaumstoff in das
Luftfiltergehäuse einsetzen.
ACHTUNG:
Sicherstellen, dass der
Schaumstoff korrekt im Luftfilterge-
häuse eingesetzt ist. Der Motor soll-
te niemals ohne eingebauten
Schaumstoff betrieben werden, da
sonst der (die) Kolben und/oder Zy-
linder stärkerem Verschleiß unter-
liegen.
[GCA15621]

6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Sitz montieren.
GAU41221
Reinigung des Funkenfängers
Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG

GWA10980

Vor dem Berühren der Auspuffbau-
teile stets die Auspuffanlage abküh-
len lassen.

Beim Reinigen der Abgasanlage
nicht den Motor starten.
1. Endrohr durch Entfernen der Schrau-
be und Herausziehen aus dem Schall-
dämpfer ausbauen.2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohrge-
häuses verwenden.
3. Endrohr am Schalldämpfer anbauen
und dann die Schraube montieren und
festziehen.
HINWEIS

Sicherstellen, dass das Schraubenloch
beim Einsetzen des Endrohrs ausgerichtet
ist.
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
1. Auspuffendrohr
2. Schraube
3. Schalldämpfer
1
2
3

1. Funkenfänger
1

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-10
2
3
4
5
6
78
9

GAU39930

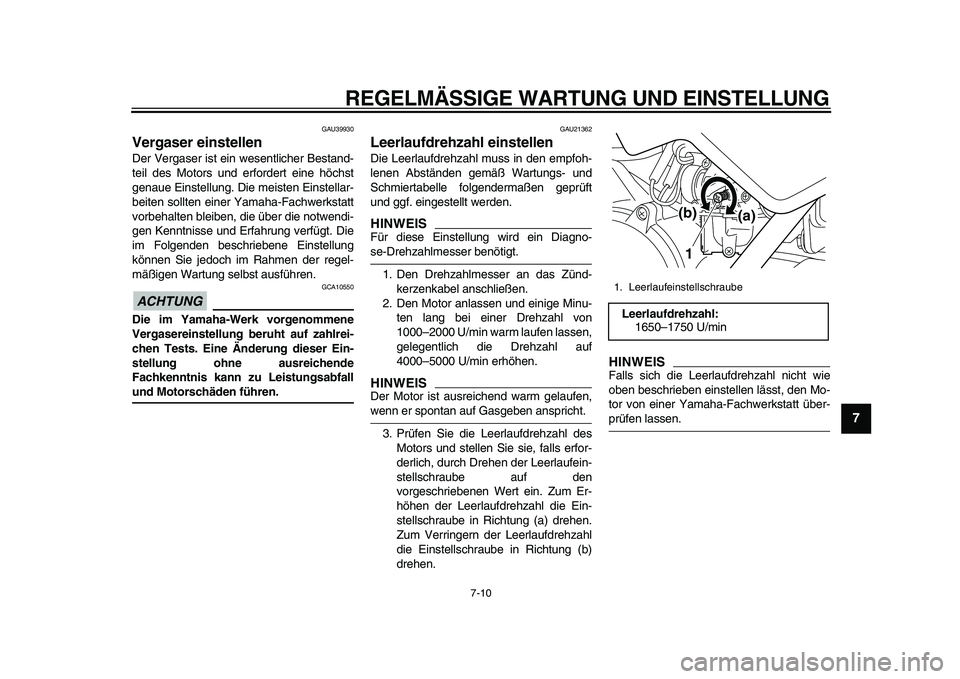

Vergaser einstellen
Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Die meisten Einstellar-
beiten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.
ACHTUNG

GCA10550
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende
Fachkenntnis kann zu Leistungsabfall
und Motorschäden führen.
GAU21362
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
HINWEIS

Für diese Einstellung wird ein Diagno-
se-Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zünd-
kerzenkabel anschließen.
2. Den Motor anlassen und einige Minu-
ten lang bei einer Drehzahl von
1000–2000 U/min warm laufen lassen,
gelegentlich die Drehzahl auf
4000–5000 U/min erhöhen.
HINWEIS

Der Motor ist ausreichend warm gelaufen,
wenn er spontan auf Gasgeben anspricht.
3. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den
vorgeschriebenen Wert ein. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (a) drehen.
Zum Verringern der Leerlaufdrehzahl
die Einstellschraube in Richtung (b)
drehen.
HINWEIS

Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1650–1750 U/min
1(a) (b)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-11
1
2
3
4
5
6
7
8
9

GAU21382

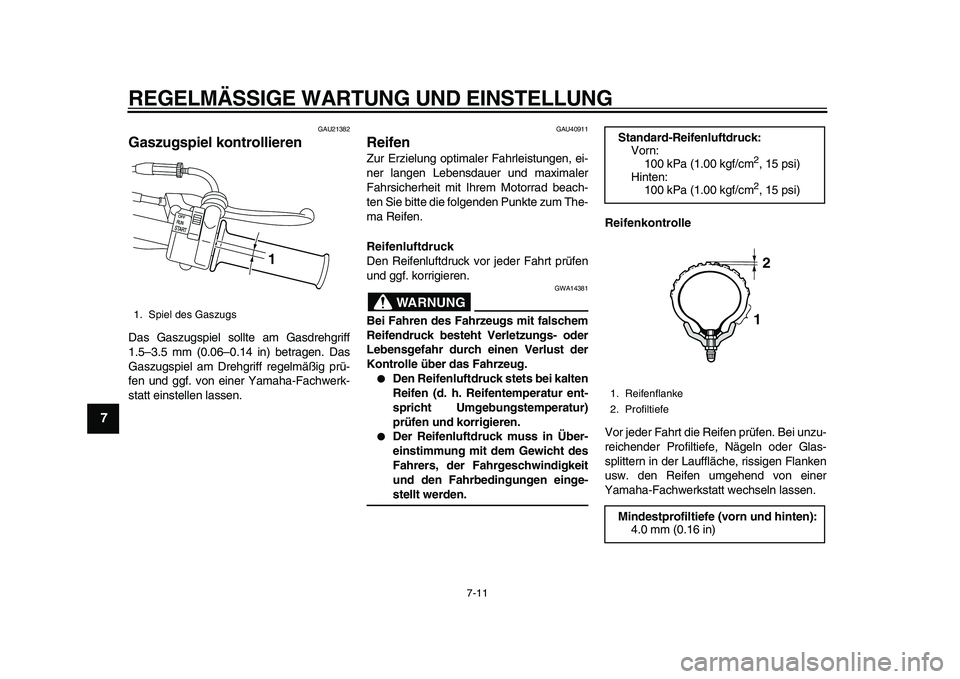

Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
1.5–3.5 mm (0.06–0.14 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU40911
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG

GWA14381
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifenluftdruck muss in Über-
einstimmung mit dem Gewicht des
Fahrers, der Fahrgeschwindigkeit
und den Fahrbedingungen einge-
stellt werden.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
1. Spiel des Gaszugs
1

Standard-Reifenluftdruck:
Vorn:
100 kPa (1.00 kgf/cm
2

, 15 psi)
Hinten:
100 kPa (1.00 kgf/cm
2

, 15 psi)
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
4.0 mm (0.16 in)
12

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-12
2
3
4
5
6
78
9

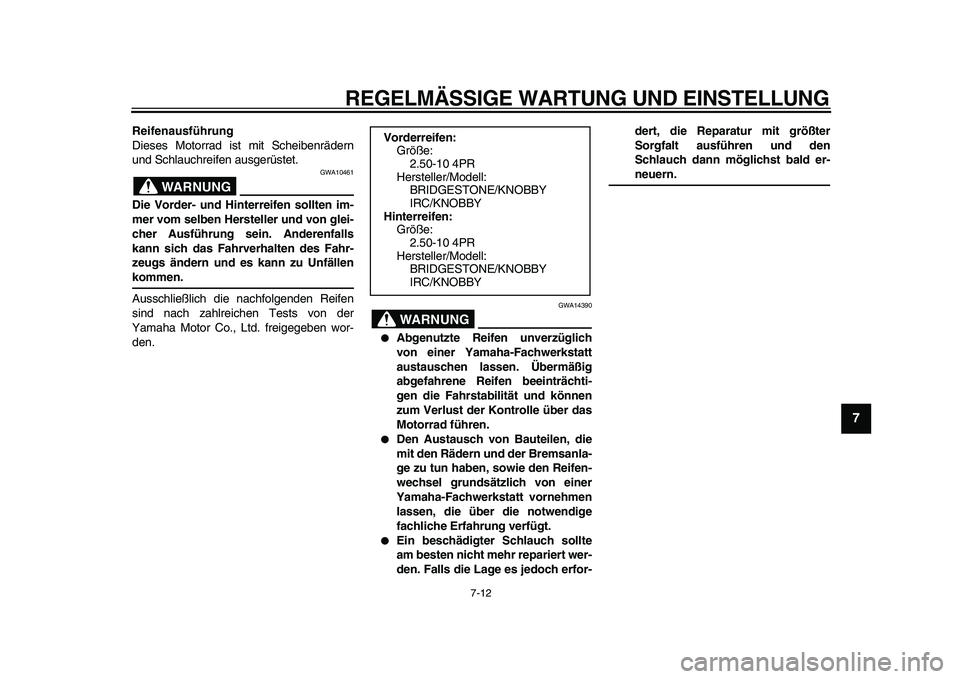

Reifenausführung
Dieses Motorrad ist mit Scheibenrädern
und Schlauchreifen ausgerüstet.
WARNUNG

GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG

GWA14390

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Übermäßig
abgefahrene Reifen beeinträchti-
gen die Fahrstabilität und können
zum Verlust der Kontrolle über das
Motorrad führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.

Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern. Vorderreifen:
Größe:
2.50-10 4PR
Hersteller/Modell:
BRIDGESTONE/KNOBBY
IRC/KNOBBY
Hinterreifen:
Größe:
2.50-10 4PR
Hersteller/Modell:
BRIDGESTONE/KNOBBY
IRC/KNOBBY

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-13
1
2
3
4
5
6
7
8
9

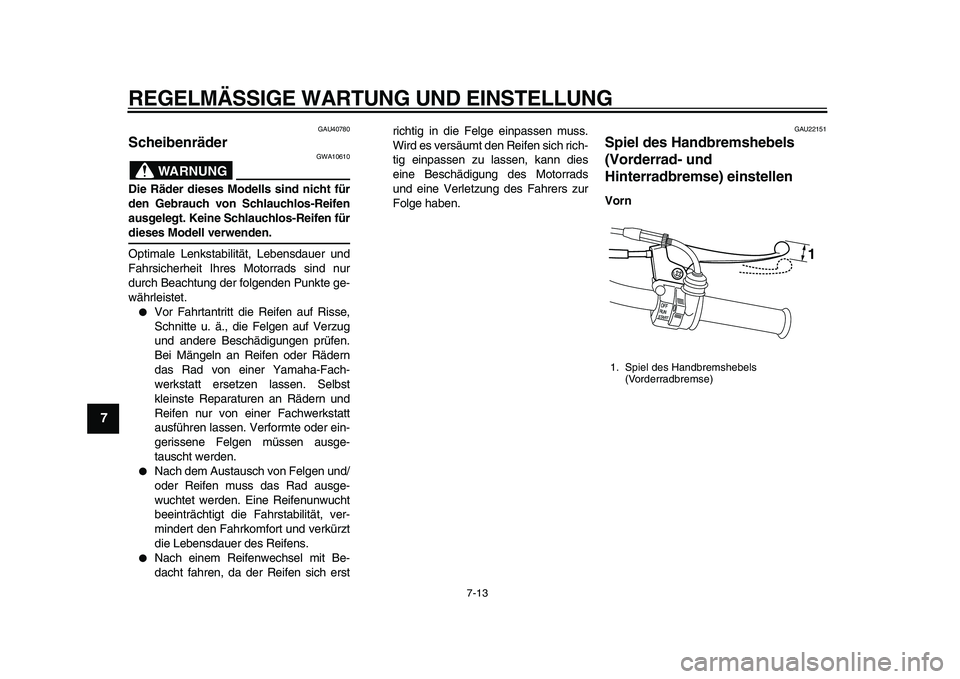

GAU40780
Scheibenräder
WARNUNG

GWA10610
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen für
dieses Modell verwenden.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.

Nach einem Reifenwechsel mit Be-
dacht fahren, da der Reifen sich erstrichtig in die Felge einpassen muss.
Wird es versäumt den Reifen sich rich-
tig einpassen zu lassen, kann dies
eine Beschädigung des Motorrads
und eine Verletzung des Fahrers zur
Folge haben.
GAU22151
Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse) einstellen
Vorn
1. Spiel des Handbremshebels
(Vorderradbremse)
1
