REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-14
2
3
4
5
6
78
9
Hinten

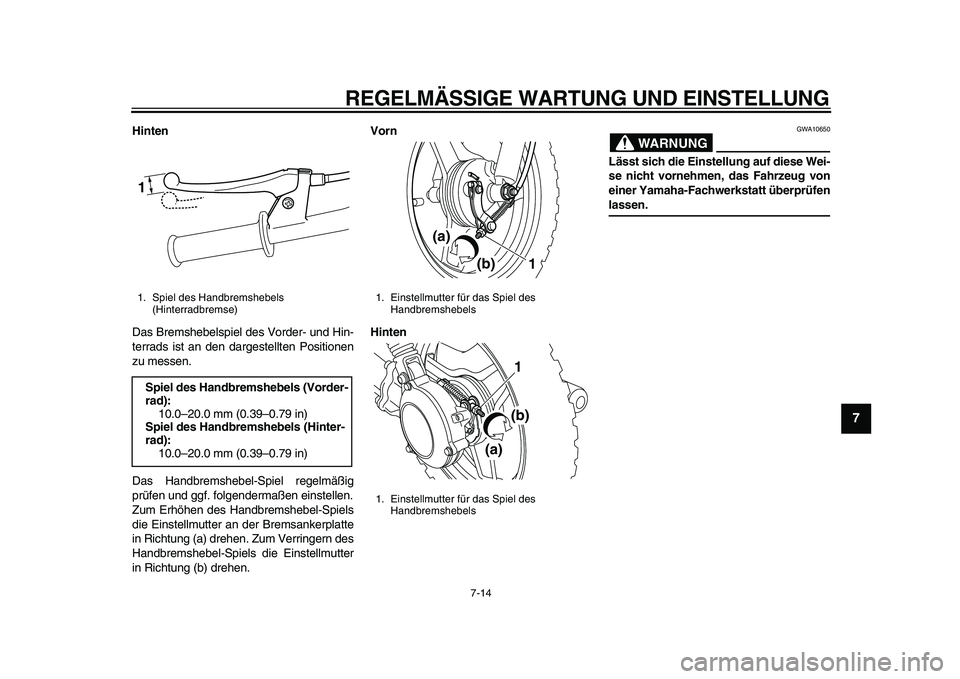

Das Bremshebelspiel des Vorder- und Hin-
terrads ist an den dargestellten Positionen
zu messen.
Das Handbremshebel-Spiel regelmäßig
prüfen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Handbremshebel-Spiels
die Einstellmutter an der Bremsankerplatte
in Richtung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstellmutter
in Richtung (b) drehen.
Vorn
Hinten
WARNUNG
GWA10650
Lässt sich die Einstellung auf diese Wei-
se nicht vornehmen, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen
lassen.
1. Spiel des Handbremshebels
(Hinterradbremse)
Spiel des Handbremshebels (Vorder-
rad):
10.0–20.0 mm (0.39–0.79 in)
Spiel des Handbremshebels (Hinter-
rad):
10.0–20.0 mm (0.39–0.79 in)
1
1. Einstellmutter für das Spiel des
Handbremshebels
1. Einstellmutter für das Spiel des
Handbremshebels
1
(a)
(b)
1
(a)(b)
Page 52 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-15
1
2
3
4
5
6
7
8
9
GAU41052

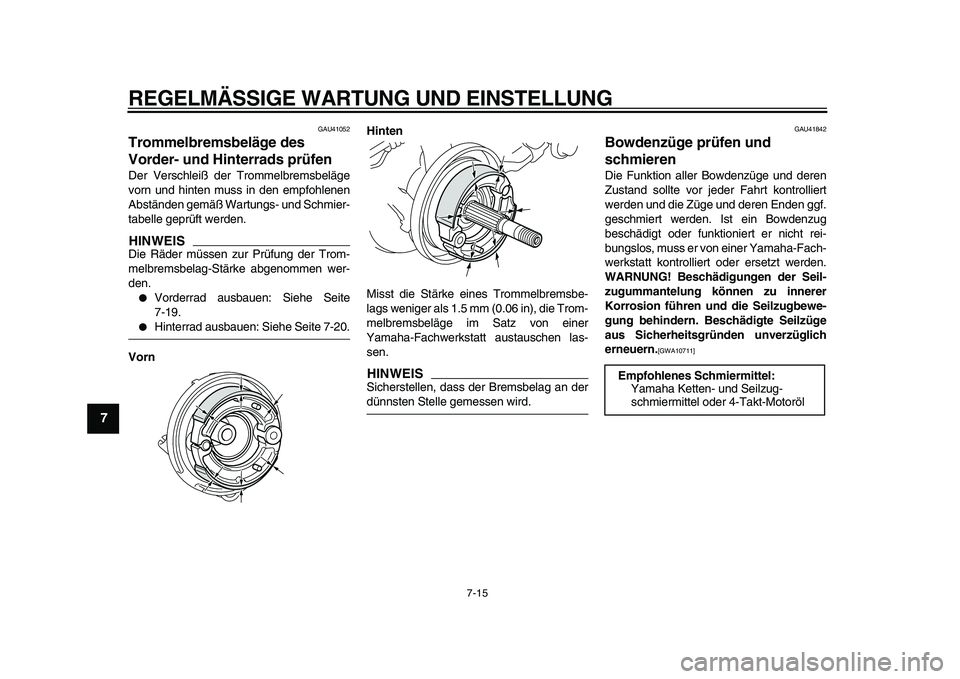

Trommelbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
HINWEIS
Die Räder müssen zur Prüfung der Trom-
melbremsbelag-Stärke abgenommen wer-
den.
Vorderrad ausbauen: Siehe Seite
7-19.
Hinterrad ausbauen: Siehe Seite 7-20.
VornHinten
Misst die Stärke eines Trommelbremsbe-
lags weniger als 1.5 mm (0.06 in), die Trom-
melbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
HINWEIS
Sicherstellen, dass der Bremsbelag an der
dünnsten Stelle gemessen wird.
GAU41842
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug
beschädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder 4-Takt-Motoröl
Page 53 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-16
2
3
4
5
6
78
9
GAU23111

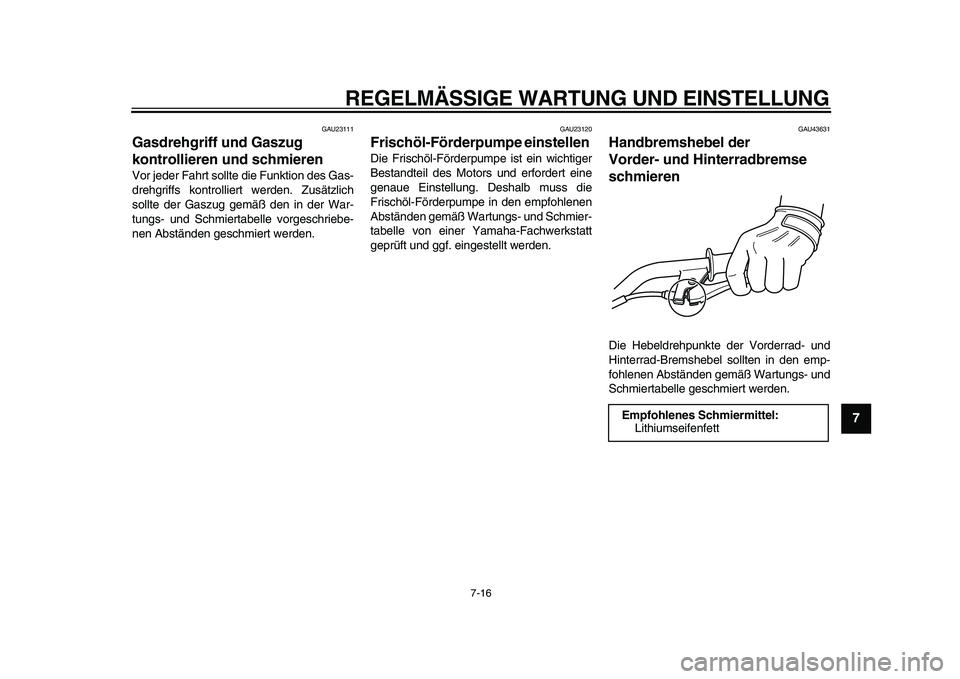

Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU23120
Frischöl-Förderpumpe einstellen
Die Frischöl-Förderpumpe ist ein wichtiger
Bestandteil des Motors und erfordert eine
genaue Einstellung. Deshalb muss die
Frischöl-Förderpumpe in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU43631
Handbremshebel der
Vorder- und Hinterradbremse
schmieren
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Page 54 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-17
1
2
3
4
5
6
7
8
9
GAU23192

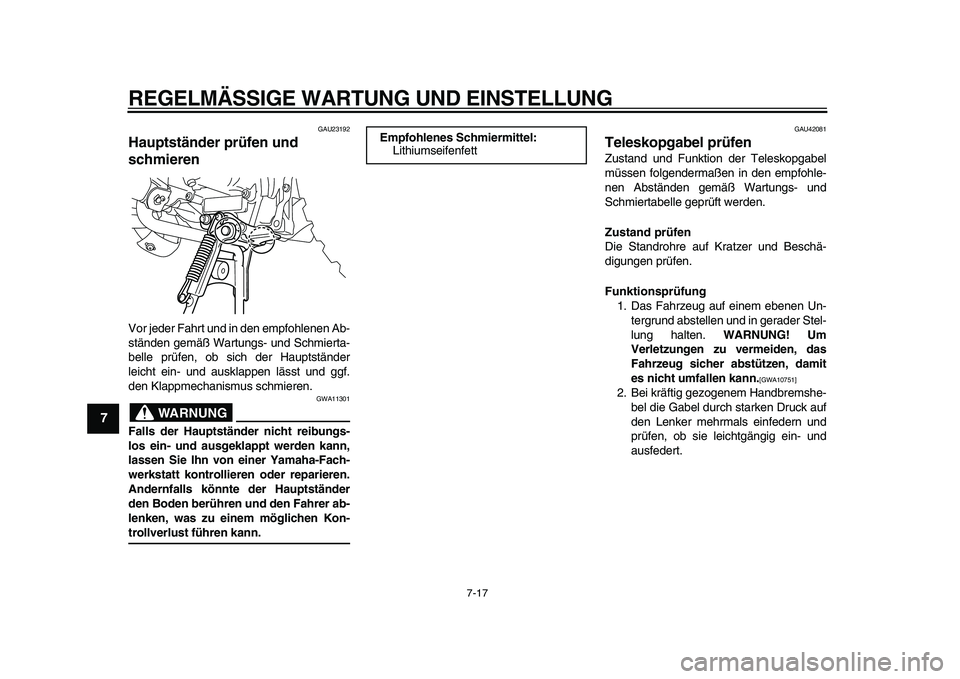

Hauptständer prüfen und
schmieren
Vor jeder Fahrt und in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmierta-
belle prüfen, ob sich der Hauptständer
leicht ein- und ausklappen lässt und ggf.
den Klappmechanismus schmieren.
WARNUNG
GWA11301
Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrollieren oder reparieren.
Andernfalls könnte der Hauptständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
GAU42081
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und Beschä-
digungen prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Page 55 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-18
2
3
4
5
6
78
9
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.

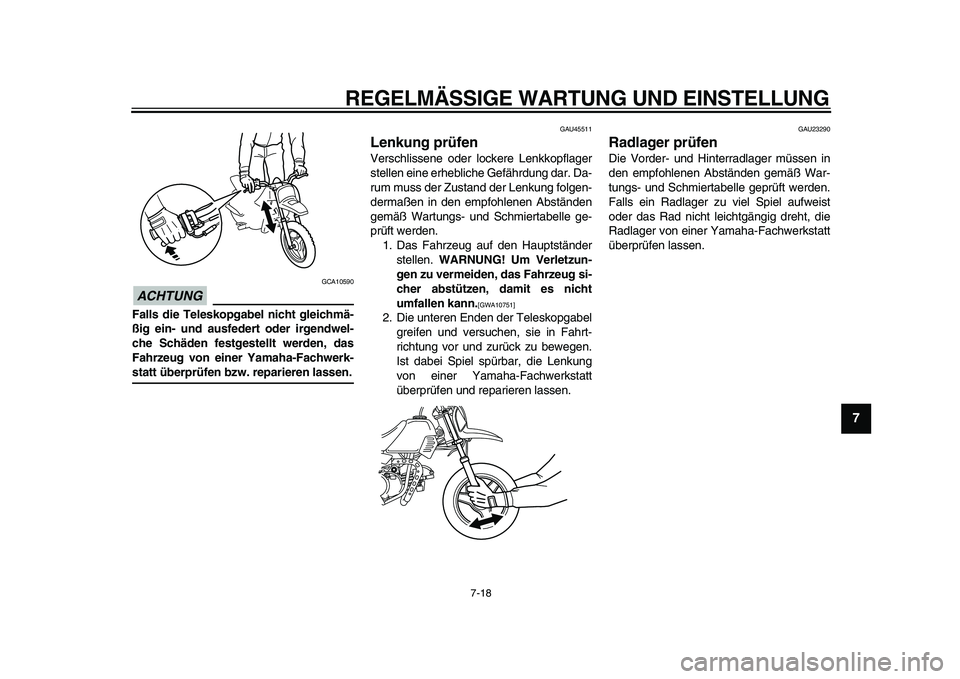

GAU45511
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen.
WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht
umfallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Page 56 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-19
1
2
3
4
5
6
7
8
9

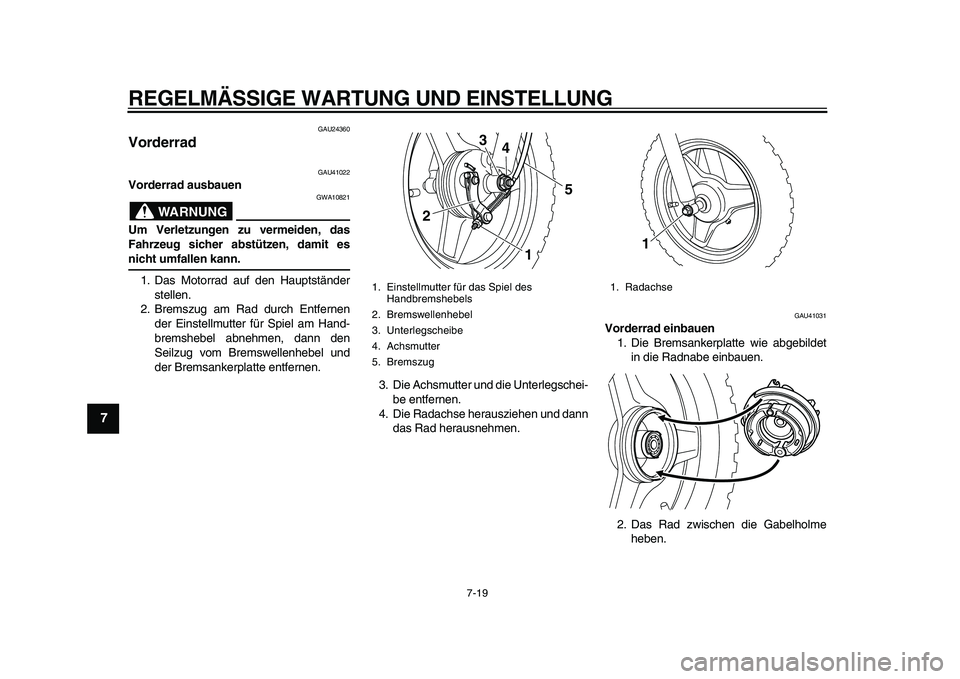

GAU24360
Vorderrad
GAU41022
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Das Motorrad auf den Hauptständer
stellen.
2. Bremszug am Rad durch Entfernen
der Einstellmutter für Spiel am Hand-
bremshebel abnehmen, dann den
Seilzug vom Bremswellenhebel und
der Bremsankerplatte entfernen.
3. Die Achsmutter und die Unterlegschei-
be entfernen.
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU41031
Vorderrad einbauen
1. Die Bremsankerplatte wie abgebildet
in die Radnabe einbauen.
2. Das Rad zwischen die Gabelholme
heben.
1. Einstellmutter für das Spiel des
Handbremshebels
2. Bremswellenhebel
3. Unterlegscheibe
4. Achsmutter
5. Bremszug
5
1 23
4
1. Radachse
1
Page 57 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-20
2
3
4
5
6
78
9
HINWEIS

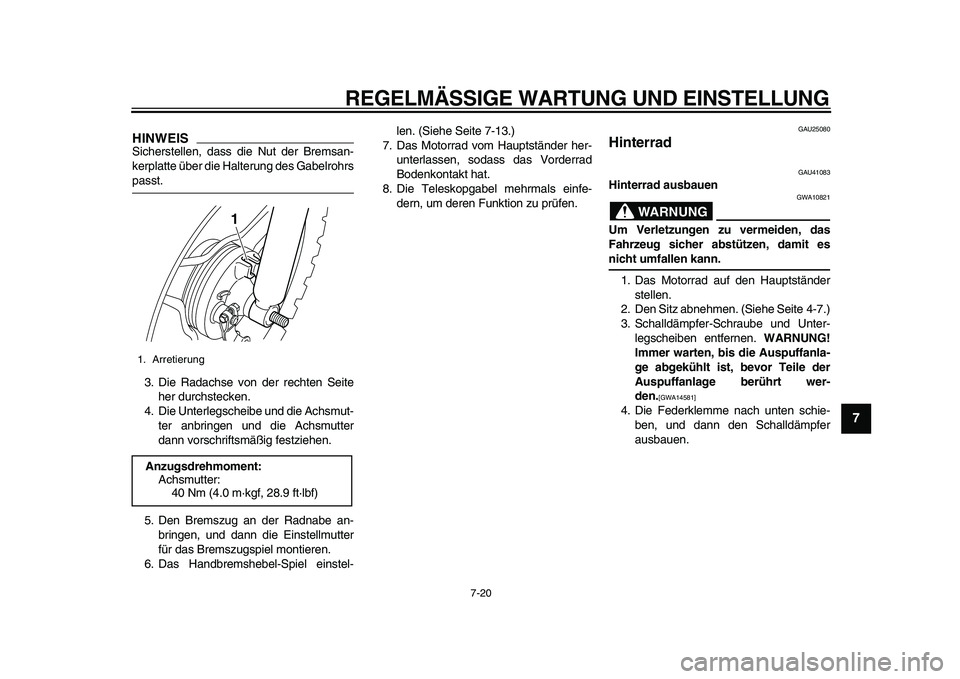

Sicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs
passt.
3. Die Radachse von der rechten Seite
her durchstecken.
4. Die Unterlegscheibe und die Achsmut-
ter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
5. Den Bremszug an der Radnabe an-
bringen, und dann die Einstellmutter
für das Bremszugspiel montieren.
6. Das Handbremshebel-Spiel einstel-len. (Siehe Seite 7-13.)
7. Das Motorrad vom Hauptständer her-
unterlassen, sodass das Vorderrad
Bodenkontakt hat.
8. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU25080
Hinterrad
GAU41083
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Das Motorrad auf den Hauptständer
stellen.
2. Den Sitz abnehmen. (Siehe Seite 4-7.)
3. Schalldämpfer-Schraube und Unter-
legscheiben entfernen.
WARNUNG!
Immer warten, bis die Auspuffanla-
ge abgekühlt ist, bevor Teile der
Auspuffanlage berührt wer-
den.
[GWA14581]
4. Die Federklemme nach unten schie-
ben, und dann den Schalldämpfer
ausbauen.
1. Arretierung
Anzugsdrehmoment:
Achsmutter:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1
Page 58 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-21
1
2
3
4
5
6
7
8
9

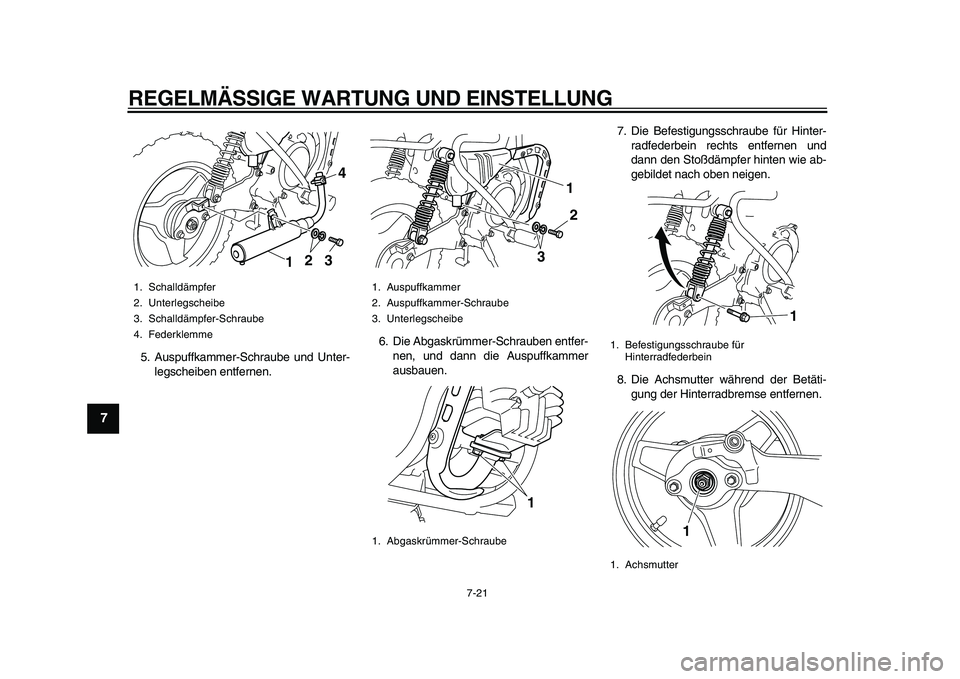

5. Auspuffkammer-Schraube und Unter-
legscheiben entfernen.6. Die Abgaskrümmer-Schrauben entfer-
nen, und dann die Auspuffkammer
ausbauen.7. Die Befestigungsschraube für Hinter-
radfederbein rechts entfernen und
dann den Stoßdämpfer hinten wie ab-
gebildet nach oben neigen.
8. Die Achsmutter während der Betäti-
gung der Hinterradbremse entfernen.
1. Schalldämpfer
2. Unterlegscheibe
3. Schalldämpfer-Schraube
4. Federklemme
3
1
24
1. Auspuffkammer
2. Auspuffkammer-Schraube
3. Unterlegscheibe
1. Abgaskrümmer-Schraube
2 1
31
1. Befestigungsschraube für
Hinterradfederbein
1. Achsmutter
1
1
Page 59 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-22
2
3
4
5
6
78
9

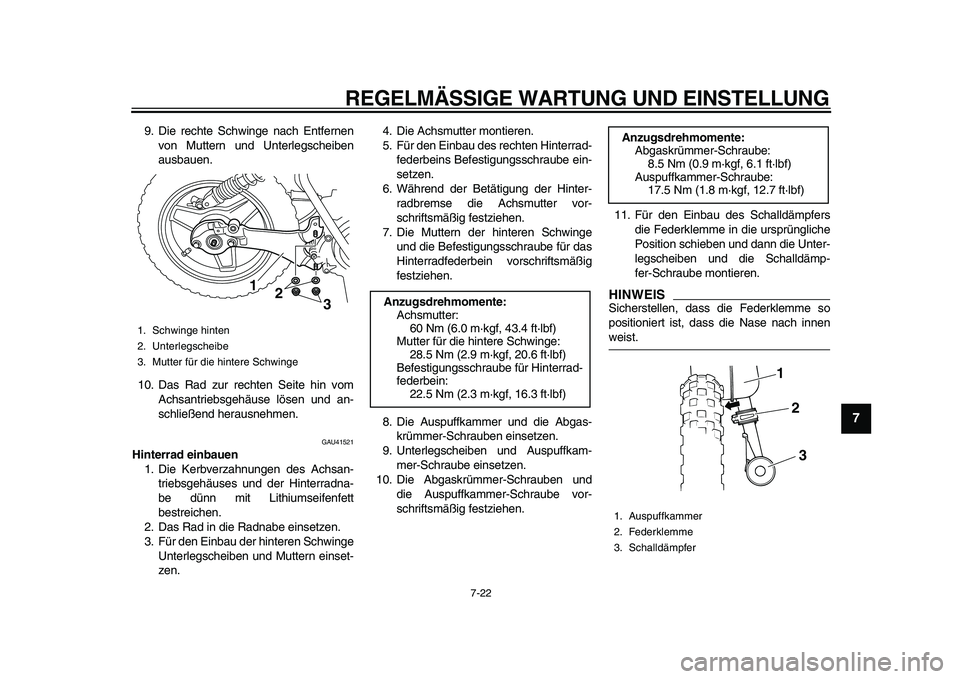

9. Die rechte Schwinge nach Entfernen
von Muttern und Unterlegscheiben
ausbauen.
10. Das Rad zur rechten Seite hin vom
Achsantriebsgehäuse lösen und an-
schließend herausnehmen.
GAU41521
Hinterrad einbauen
1. Die Kerbverzahnungen des Achsan-
triebsgehäuses und der Hinterradna-
be dünn mit Lithiumseifenfett
bestreichen.
2. Das Rad in die Radnabe einsetzen.
3. Für den Einbau der hinteren Schwinge
Unterlegscheiben und Muttern einset-
zen.4. Die Achsmutter montieren.
5. Für den Einbau des rechten Hinterrad-
federbeins Befestigungsschraube ein-
setzen.
6. Während der Betätigung der Hinter-
radbremse die Achsmutter vor-
schriftsmäßig festziehen.
7. Die Muttern der hinteren Schwinge
und die Befestigungsschraube für das
Hinterradfederbein vorschriftsmäßig
festziehen.
8. Die Auspuffkammer und die Abgas-
krümmer-Schrauben einsetzen.
9. Unterlegscheiben und Auspuffkam-
mer-Schraube einsetzen.
10. Die Abgaskrümmer-Schrauben und
die Auspuffkammer-Schraube vor-
schriftsmäßig festziehen.11. Für den Einbau des Schalldämpfers
die Federklemme in die ursprüngliche
Position schieben und dann die Unter-
legscheiben und die Schalldämp-
fer-Schraube montieren.
HINWEIS
Sicherstellen, dass die Federklemme so
positioniert ist, dass die Nase nach innen
weist.
1. Schwinge hinten
2. Unterlegscheibe
3. Mutter für die hintere Schwinge
1
2
3
Anzugsdrehmomente:
Achsmutter:
60 Nm (6.0 m·kgf, 43.4 ft·lbf)
Mutter für die hintere Schwinge:
28.5 Nm (2.9 m·kgf, 20.6 ft·lbf)
Befestigungsschraube für Hinterrad-
federbein:
22.5 Nm (2.3 m·kgf, 16.3 ft·lbf)
Anzugsdrehmomente:
Abgaskrümmer-Schraube:
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
Auspuffkammer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
1. Auspuffkammer
2. Federklemme
3. Schalldämpfer
1
2
3
Page 60 of 72

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-23
1
2
3
4
5
6
7
8
9

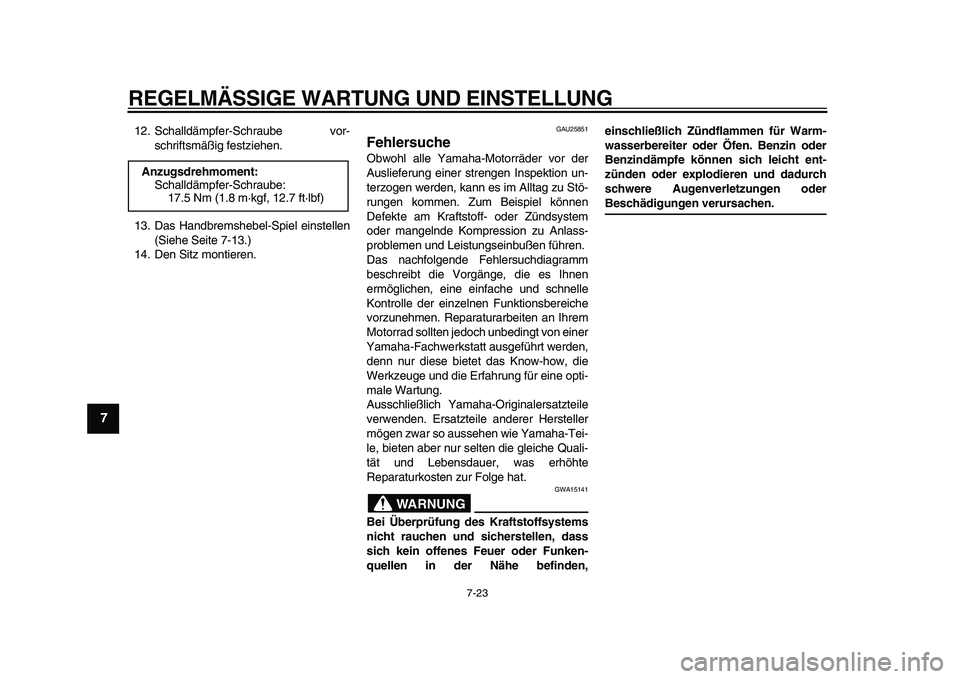

12. Schalldämpfer-Schraube vor-
schriftsmäßig festziehen.
13. Das Handbremshebel-Spiel einstellen
(Siehe Seite 7-13.)
14. Den Sitz montieren.
GAU25851
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden,einschließlich Zündflammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen. Anzugsdrehmoment:
Schalldämpfer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
