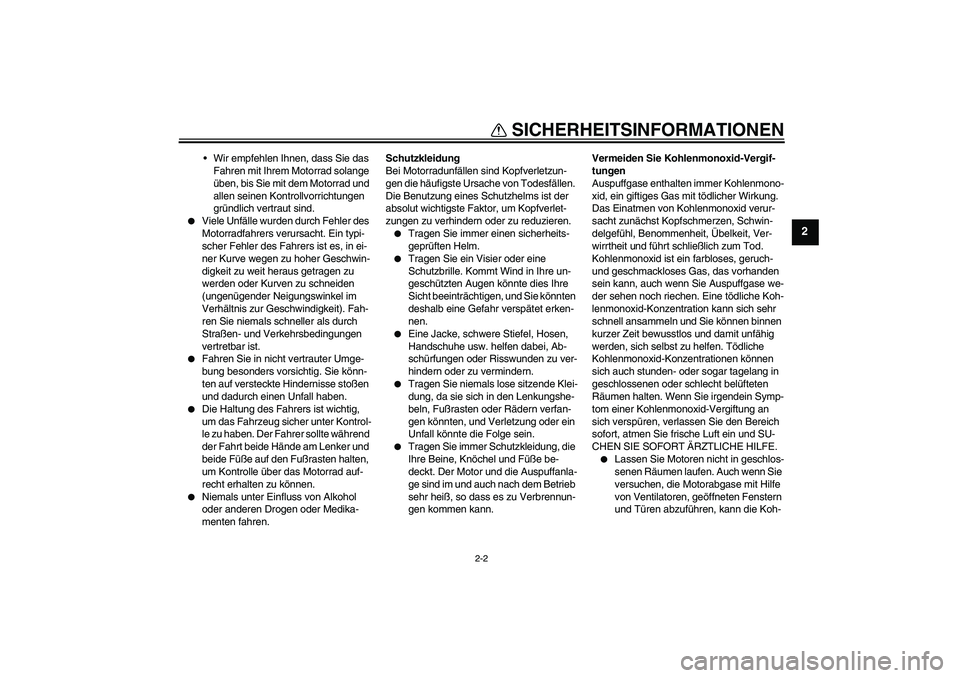

SICHERHEITSINFORMATIONEN
2-2
2
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
üben, bis Sie mit dem Motorrad und
allen seinen Kontrollvorrichtungen
gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit). Fah-
ren Sie niemals schneller als durch
Straßen- und Verkehrsbedingungen
vertretbar ist.


Fahren Sie in nicht vertrauter Umge-
bung besonders vorsichtig. Sie könn-
ten auf versteckte Hindernisse stoßen
und dadurch einen Unfall haben.


Die Haltung des Fahrers ist wichtig,
um das Fahrzeug sicher unter Kontrol-
le zu haben. Der Fahrer sollte während
der Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten halten,
um Kontrolle über das Motorrad auf-
recht erhalten zu können.


Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.


Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
U5PG8AG0.book Page 2 Thursday, April 8, 2010 9:46 AM

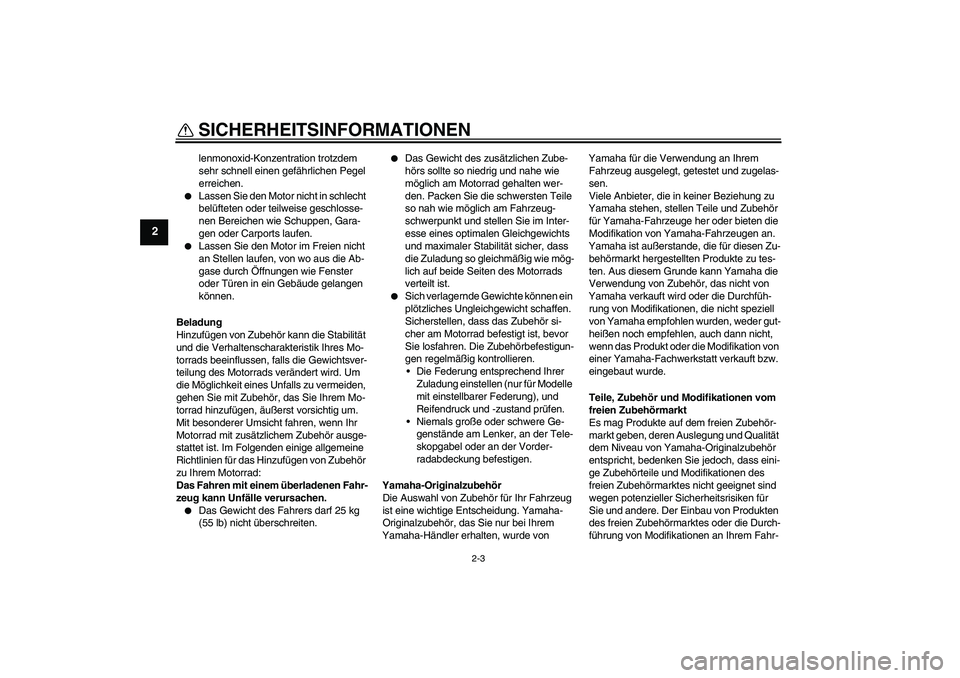

SICHERHEITSINFORMATIONEN
2-3
2
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.


Lassen Sie den Motor nicht in schlecht
belüfteten oder teilweise geschlosse-
nen Bereichen wie Schuppen, Gara-
gen oder Carports laufen.


Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör kann die Stabilität
und die Verhaltenscharakteristik Ihres Mo-
torrads beeinflussen, falls die Gewichtsver-
teilung des Motorrads verändert wird. Um
die Möglichkeit eines Unfalls zu vermeiden,
gehen Sie mit Zubehör, das Sie Ihrem Mo-
torrad hinzufügen, äußerst vorsichtig um.
Mit besonderer Umsicht fahren, wenn Ihr
Motorrad mit zusätzlichem Zubehör ausge-
stattet ist. Im Folgenden einige allgemeine
Richtlinien für das Hinzufügen von Zubehör
zu Ihrem Motorrad:
Das Fahren mit einem überladenen Fahr-
zeug kann Unfälle verursachen.


Das Gewicht des Fahrers darf 25 kg
(55 lb) nicht überschreiten.


Das Gewicht des zusätzlichen Zube-
hörs sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie mög-
lich auf beide Seiten des Motorrads
verteilt ist.


Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass das Zubehör si-
cher am Motorrad befestigt ist, bevor
Sie losfahren. Die Zubehörbefestigun-
gen regelmäßig kontrollieren.
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
radabdeckung befestigen.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
U5PG8AG0.book Page 3 Thursday, April 8, 2010 9:46 AM

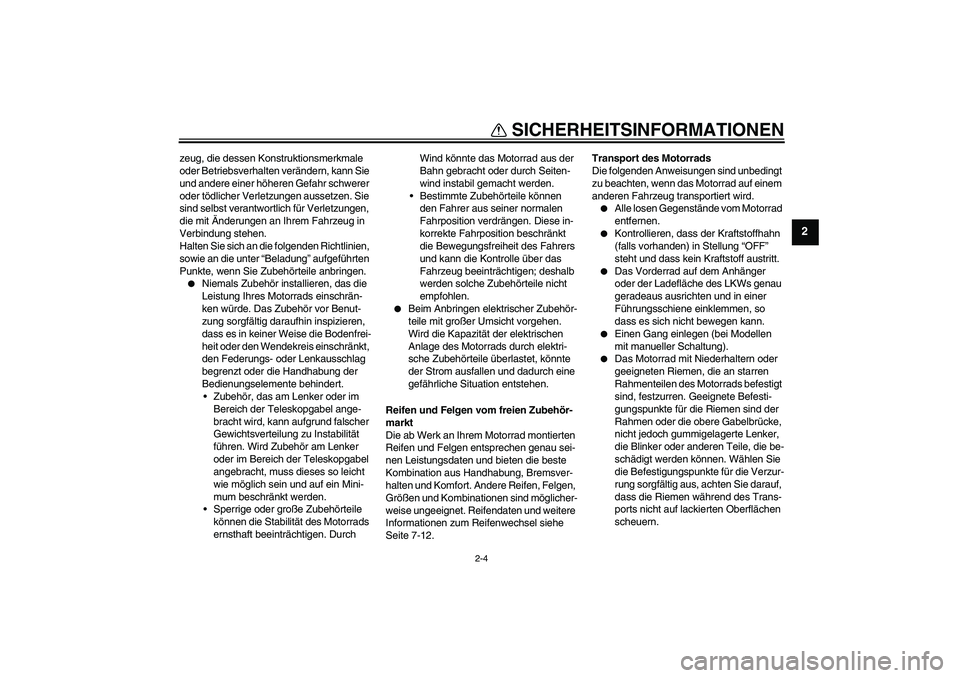

SICHERHEITSINFORMATIONEN
2-4
2
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Niemals Zubehör installieren, das die
Leistung Ihres Motorrads einschrän-
ken würde. Das Zubehör vor Benut-
zung sorgfältig daraufhin inspizieren,
dass es in keiner Weise die Bodenfrei-
heit oder den Wendekreis einschränkt,
den Federungs- oder Lenkausschlag
begrenzt oder die Handhabung der
Bedienungselemente behindert.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung zu Instabilität
führen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum beschränkt werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
ernsthaft beeinträchtigen. Durch Wind könnte das Motorrad aus der
Bahn gebracht oder durch Seiten-
wind instabil gemacht werden.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 7-12.Transport des Motorrads
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn das Motorrad auf einem
anderen Fahrzeug transportiert wird.


Alle losen Gegenstände vom Motorrad
entfernen.


Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.


Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.


Einen Gang einlegen (bei Modellen
mit manueller Schaltung).


Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befestigt
sind, festzurren. Geeignete Befesti-
gungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.
U5PG8AG0.book Page 4 Thursday, April 8, 2010 9:46 AM

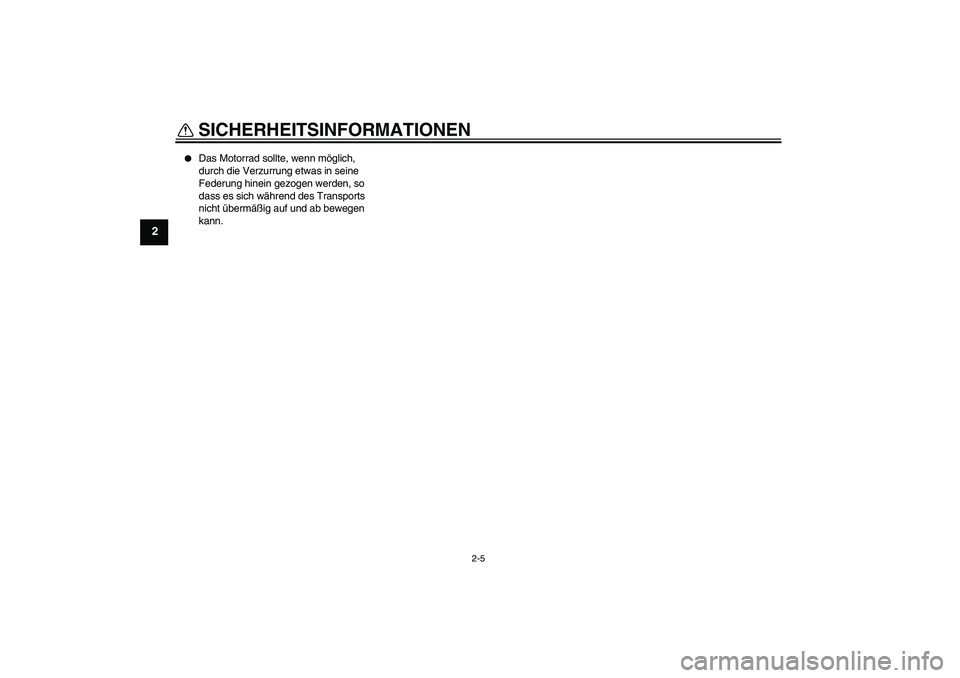

SICHERHEITSINFORMATIONEN
2-5
2


Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
U5PG8AG0.book Page 5 Thursday, April 8, 2010 9:46 AM

BESCHREIBUNG
3-1
3
GAU10410
Linke Seitenansicht
1
2
3
45
6
1. Zündkerze (Seite 7-6)
2. Kraftstoffhahn (Seite 4-5)
3. Leerlaufeinstellschraube (Seite 7-11)
4. Luftfiltereinsatz (Seite 7-9)
5. Kickstarter (Seite 4-6)
6. Hauptständer (Seite 7-17)
U5PG8AG0.book Page 1 Thursday, April 8, 2010 9:46 AM

BESCHREIBUNG
3-2
3
GAU10420

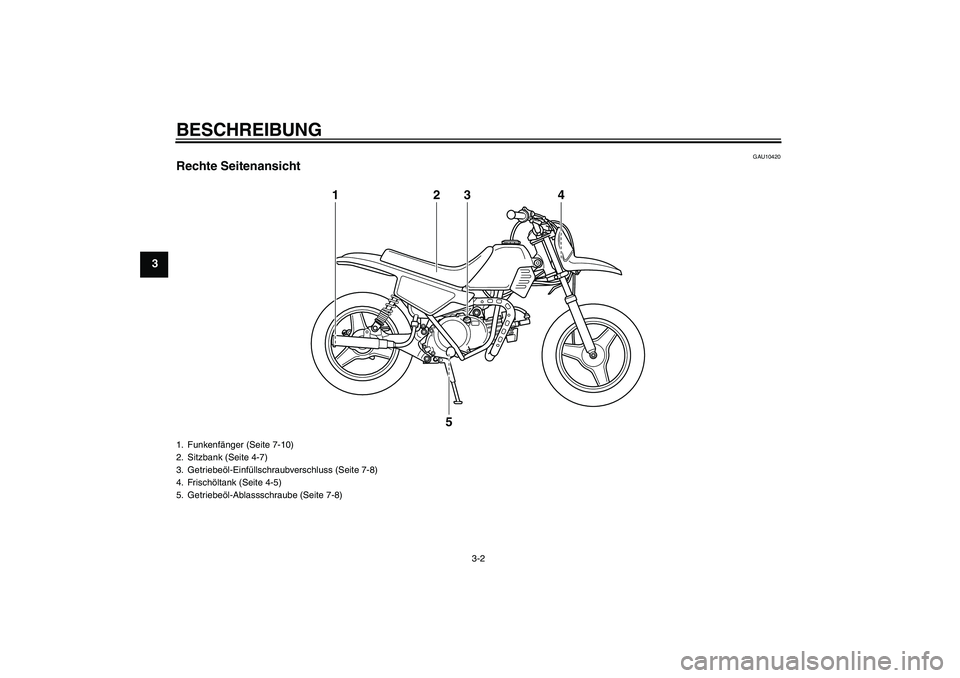

Rechte Seitenansicht
1
2
3
4
5
1. Funkenfänger (Seite 7-10)
2. Sitzbank (Seite 4-7)
3. Getriebeöl-Einfüllschraubverschluss (Seite 7-8)
4. Frischöltank (Seite 4-5)
5. Getriebeöl-Ablassschraube (Seite 7-8)U5PG8AG0.book Page 2 Thursday, April 8, 2010 9:46 AM

BESCHREIBUNG
3-3
3
GAU10430

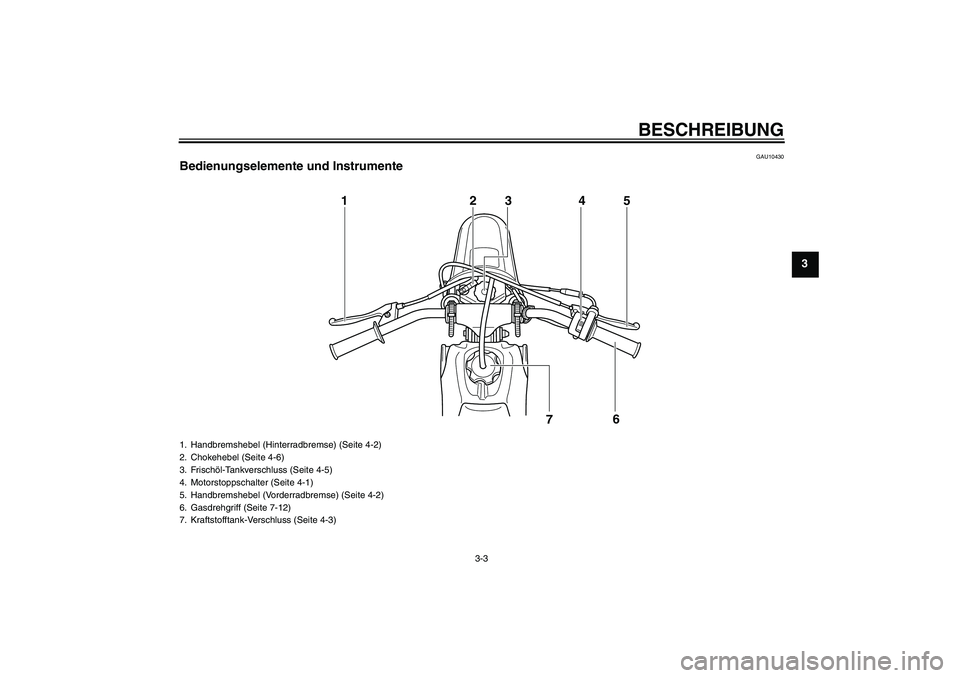

Bedienungselemente und Instrumente
12
7 345
6
1. Handbremshebel (Hinterradbremse) (Seite 4-2)
2. Chokehebel (Seite 4-6)
3. Frischöl-Tankverschluss (Seite 4-5)
4. Motorstoppschalter (Seite 4-1)
5. Handbremshebel (Vorderradbremse) (Seite 4-2)
6. Gasdrehgriff (Seite 7-12)
7. Kraftstofftank-Verschluss (Seite 4-3)
U5PG8AG0.book Page 3 Thursday, April 8, 2010 9:46 AM

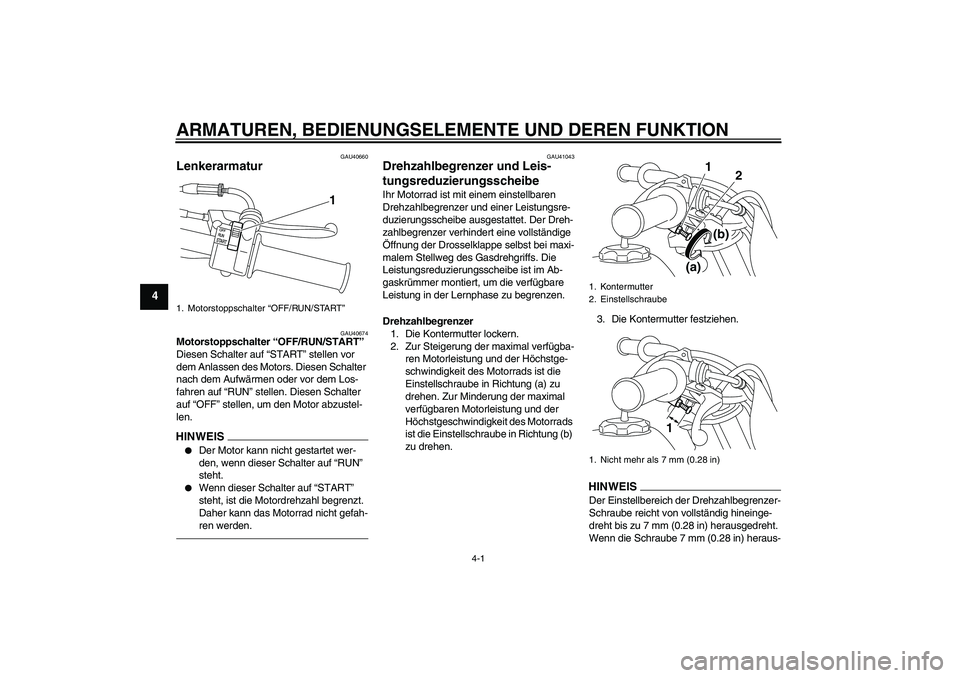

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40660
Lenkerarmatur
GAU40674
Motorstoppschalter “OFF/RUN/START”
Diesen Schalter auf “START” stellen vor
dem Anlassen des Motors. Diesen Schalter
nach dem Aufwärmen oder vor dem Los-
fahren auf “RUN” stellen. Diesen Schalter
auf “OFF” stellen, um den Motor abzustel-
len.HINWEIS

Der Motor kann nicht gestartet wer-
den, wenn dieser Schalter auf “RUN”
steht.


Wenn dieser Schalter auf “START”
steht, ist die Motordrehzahl begrenzt.
Daher kann das Motorrad nicht gefah-
ren werden.
GAU41043
Drehzahlbegrenzer und Leis-
tungsreduzierungsscheibe Ihr Motorrad ist mit einem einstellbaren
Drehzahlbegrenzer und einer Leistungsre-
duzierungsscheibe ausgestattet. Der Dreh-
zahlbegrenzer verhindert eine vollständige
Öffnung der Drosselklappe selbst bei maxi-
malem Stellweg des Gasdrehgriffs. Die
Leistungsreduzierungsscheibe ist im Ab-
gaskrümmer montiert, um die verfügbare
Leistung in der Lernphase zu begrenzen.
Drehzahlbegrenzer
1. Die Kontermutter lockern.
2. Zur Steigerung der maximal verfügba-
ren Motorleistung und der Höchstge-
schwindigkeit des Motorrads ist die
Einstellschraube in Richtung (a) zu
drehen. Zur Minderung der maximal
verfügbaren Motorleistung und der
Höchstgeschwindigkeit des Motorrads
ist die Einstellschraube in Richtung (b)
zu drehen.3. Die Kontermutter festziehen.
HINWEISDer Einstellbereich der Drehzahlbegrenzer-
Schraube reicht von vollständig hineinge-
dreht bis zu 7 mm (0.28 in) herausgedreht.
Wenn die Schraube 7 mm (0.28 in) heraus-
1. Motorstoppschalter “OFF/RUN/START”
1
1. Kontermutter
2. Einstellschraube
1. Nicht mehr als 7 mm (0.28 in)
1
(a)(b)2
1
U5PG8AG0.book Page 1 Thursday, April 8, 2010 9:46 AM

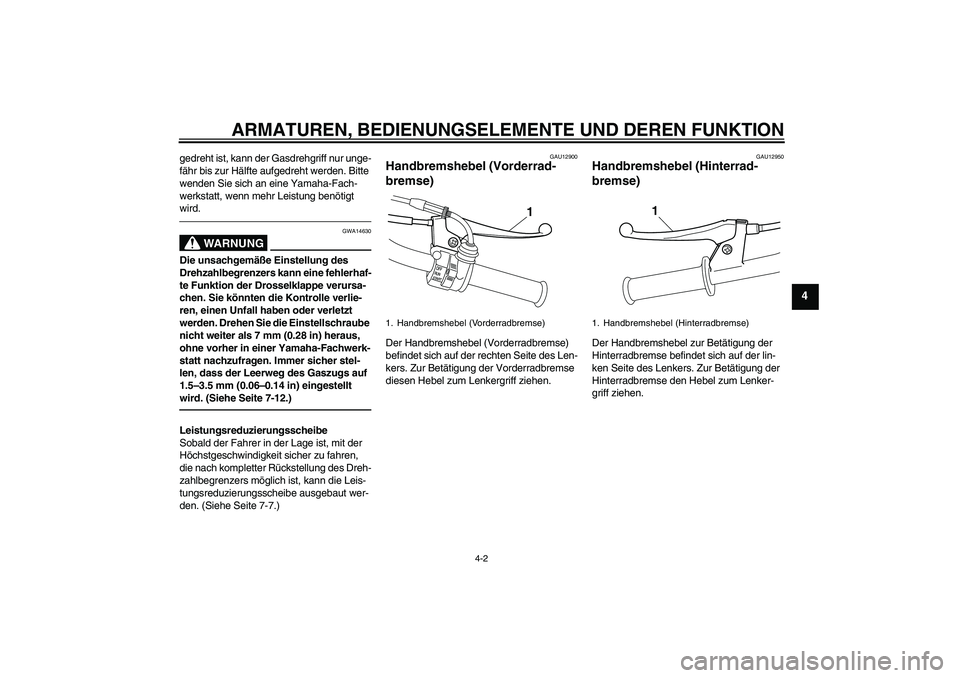

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
gedreht ist, kann der Gasdrehgriff nur unge-
fähr bis zur Hälfte aufgedreht werden. Bitte
wenden Sie sich an eine Yamaha-Fach-
werkstatt, wenn mehr Leistung benötigt
wird.
WARNUNG
GWA14630
Die unsachgemäße Einstellung des
Drehzahlbegrenzers kann eine fehlerhaf-
te Funktion der Drosselklappe verursa-
chen. Sie könnten die Kontrolle verlie-
ren, einen Unfall haben oder verletzt
werden. Drehen Sie die Einstellschraube
nicht weiter als 7 mm (0.28 in) heraus,
ohne vorher in einer Yamaha-Fachwerk-
statt nachzufragen. Immer sicher stel-
len, dass der Leerweg des Gaszugs auf
1.5–3.5 mm (0.06–0.14 in) eingestellt
wird. (Siehe Seite 7-12.)Leistungsreduzierungsscheibe
Sobald der Fahrer in der Lage ist, mit der
Höchstgeschwindigkeit sicher zu fahren,
die nach kompletter Rückstellung des Dreh-
zahlbegrenzers möglich ist, kann die Leis-
tungsreduzierungsscheibe ausgebaut wer-
den. (Siehe Seite 7-7.)
GAU12900
Handbremshebel (Vorderrad-
bremse) Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Handbremshebel (Hinterrad-
bremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
1. Handbremshebel (Vorderradbremse)
1
1. Handbremshebel (Hinterradbremse)
1
U5PG8AG0.book Page 2 Thursday, April 8, 2010 9:46 AM

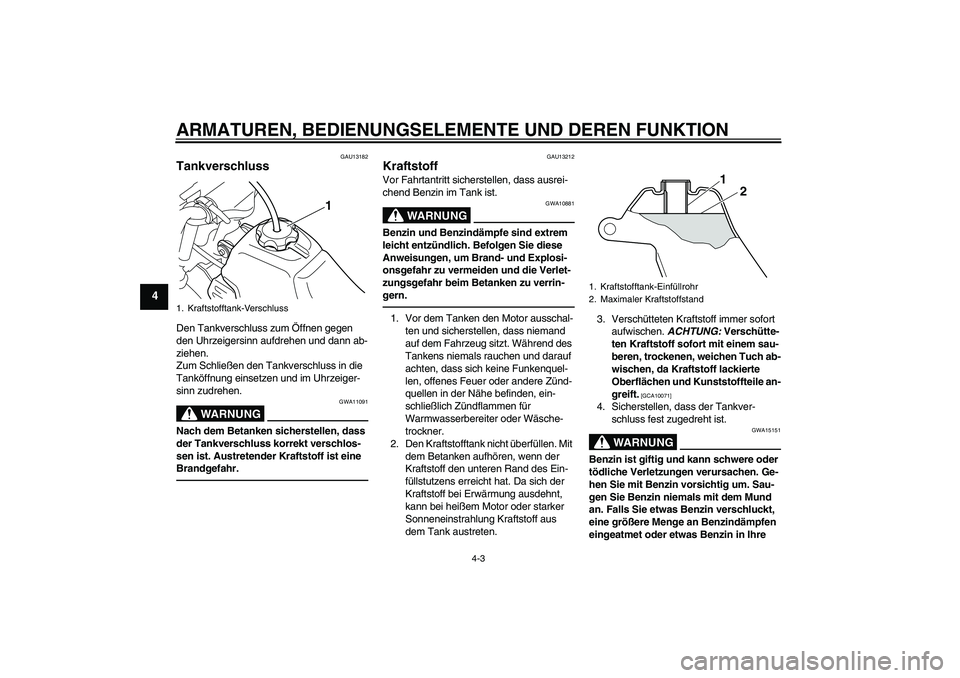

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU13182
Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13212
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
1. Kraftstofftank-Verschluss
1
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2 1
U5PG8AG0.book Page 3 Thursday, April 8, 2010 9:46 AM
