YAMAHA PW50 2011 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2011, Model line: PW50, Model: YAMAHA PW50 2011Pages: 74, PDF-Größe: 2.03 MB
Page 41 of 74

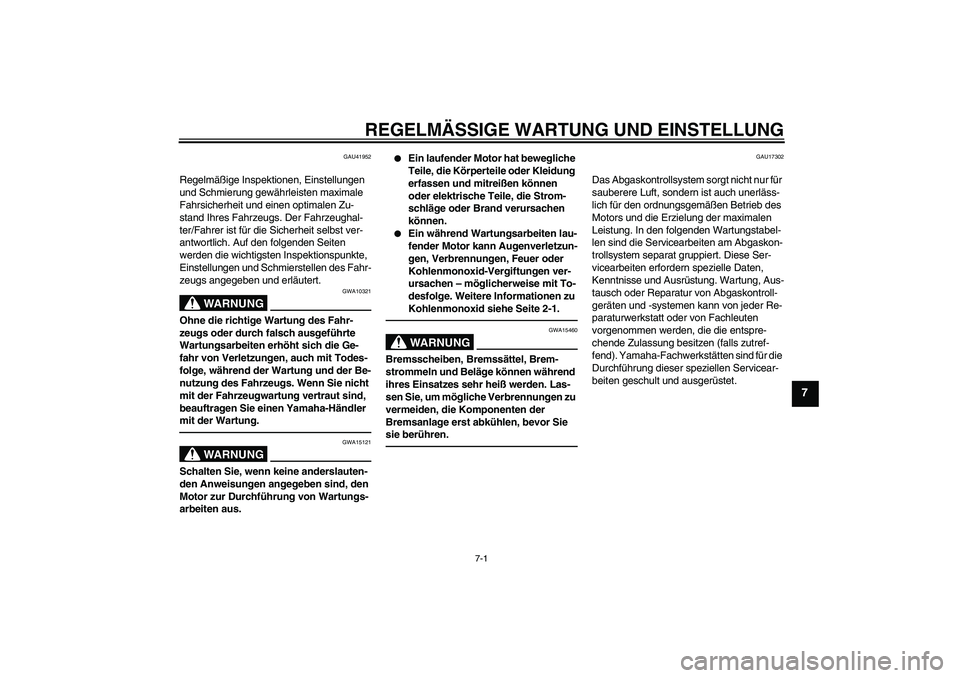

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-1
7
GAU41952
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 2-1.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese Ser-
vicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
U5PG8AG0.book Page 1 Thursday, April 8, 2010 9:46 AM
Page 42 of 74
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-2
7

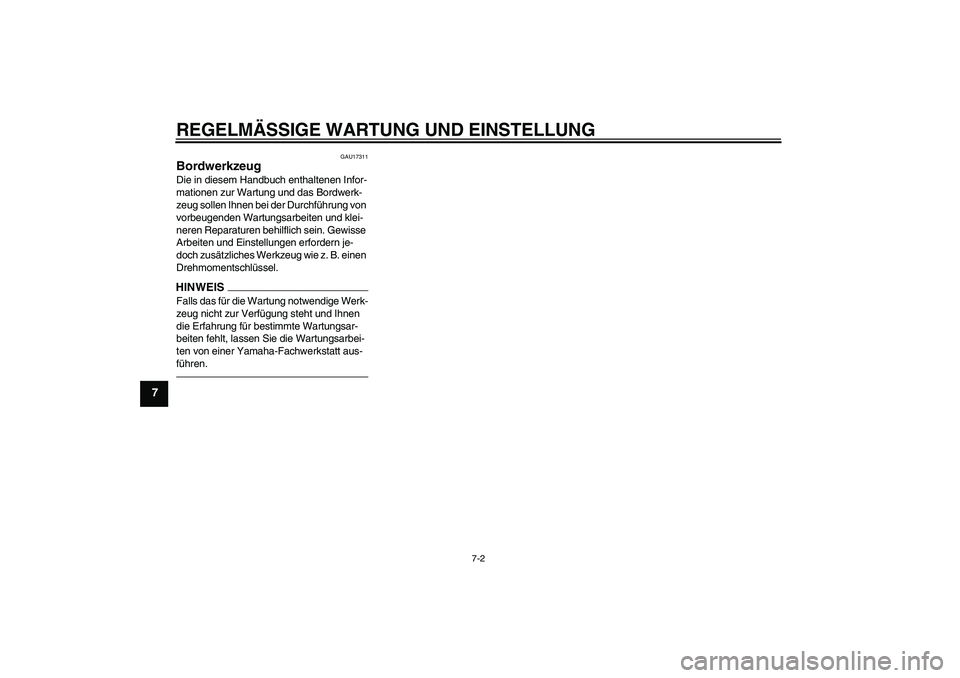

GAU17311
Bordwerkzeug Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.U5PG8AG0.book Page 2 Thursday, April 8, 2010 9:46 AM
Page 43 of 74
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-3
7
GAU41741

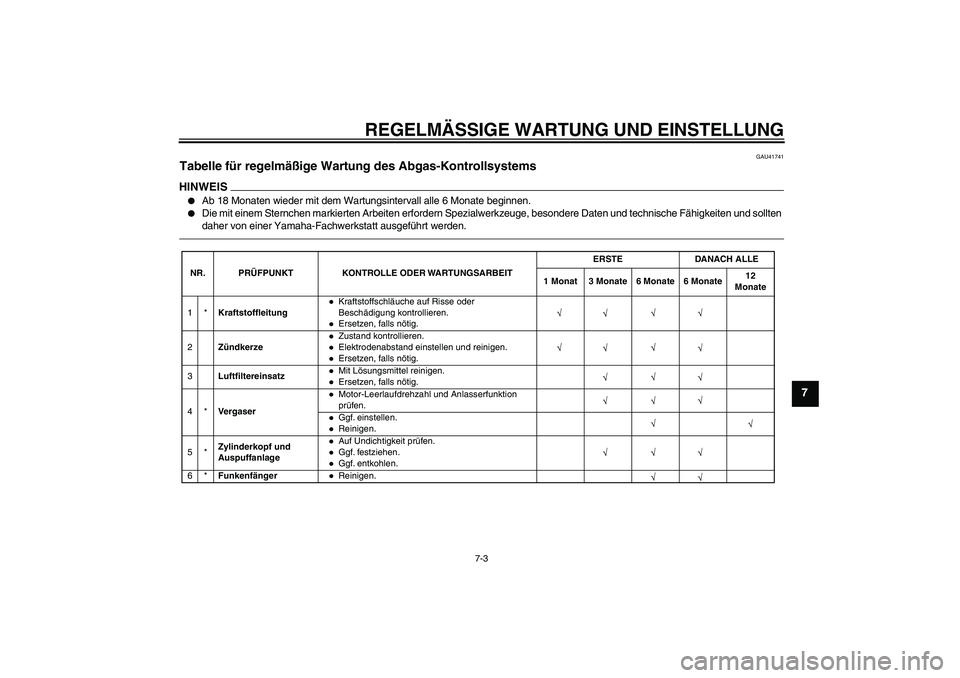

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems HINWEIS
Ab 18 Monaten wieder mit dem Wartungsintervall alle 6 Monate beginnen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITERSTE DANACH ALLE
1 Monat 3 Monate 6 Monate 6 Monate12
Monate
1*Kraftstoffleitung
Kraftstoffschläuche auf Risse oder
Beschädigung kontrollieren.Ersetzen, falls nötig.
2ZündkerzeZustand kontrollieren.Elektrodenabstand einstellen und reinigen.Ersetzen, falls nötig.
3LuftfiltereinsatzMit Lösungsmittel reinigen.Ersetzen, falls nötig.
4*VergaserMotor-Leerlaufdrehzahl und Anlasserfunktion
prüfen.Ggf. einstellen.Reinigen.
5*Zylinderkopf und
AuspuffanlageAuf Undichtigkeit prüfen.Ggf. festziehen.Ggf. entkohlen.
6*FunkenfängerReinigen.
U5PG8AG0.book Page 3 Thursday, April 8, 2010 9:46 AM
Page 44 of 74
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-4
7

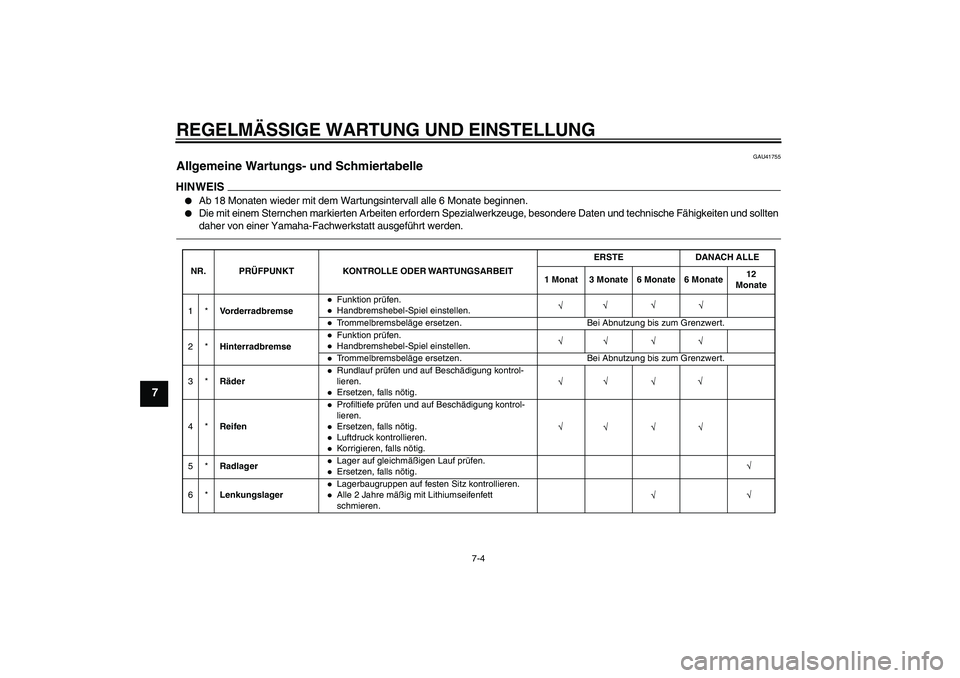

GAU41755
Allgemeine Wartungs- und Schmiertabelle HINWEIS
Ab 18 Monaten wieder mit dem Wartungsintervall alle 6 Monate beginnen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITERSTE DANACH ALLE
1 Monat 3 Monate 6 Monate 6 Monate12
Monate
1*Vorderradbremse
Funktion prüfen.Handbremshebel-Spiel einstellen.Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert.
2*HinterradbremseFunktion prüfen.Handbremshebel-Spiel einstellen.Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert.
3*RäderRundlauf prüfen und auf Beschädigung kontrol-
lieren.Ersetzen, falls nötig.
4*ReifenProfiltiefe prüfen und auf Beschädigung kontrol-
lieren.Ersetzen, falls nötig.Luftdruck kontrollieren.Korrigieren, falls nötig.
5*RadlagerLager auf gleichmäßigen Lauf prüfen.Ersetzen, falls nötig.
6*LenkungslagerLagerbaugruppen auf festen Sitz kontrollieren.Alle 2 Jahre mäßig mit Lithiumseifenfett
schmieren.
U5PG8AG0.book Page 4 Thursday, April 8, 2010 9:46 AM

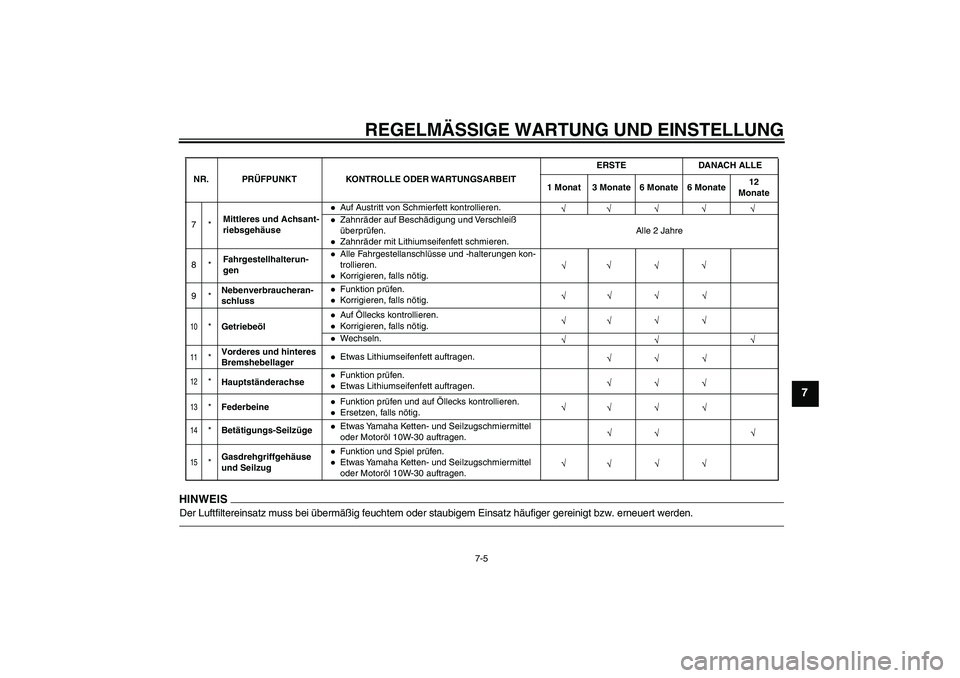

Page 45 of 74
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-5
7
HINWEISDer Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
7*Mittleres und Achsant-
riebsgehäuse
Auf Austritt von Schmierfett kontrollieren.Zahnräder auf Beschädigung und Verschleiß
überprüfen.Zahnräder mit Lithiumseifenfett schmieren.Alle 2 Jahre
8*Fahrgestellhalterun-
genAlle Fahrgestellanschlüsse und -halterungen kon-
trollieren.Korrigieren, falls nötig.
9*
Funktion prüfen.Korrigieren, falls nötig.
10
*Getriebeöl
Auf Öllecks kontrollieren.Korrigieren, falls nötig.Wechseln.
11
*
Etwas Lithiumseifenfett auftragen.
Etwas Lithiumseifenfett auftragen.
12
*
Hauptständerachse
Funktion prüfen.
13
*Federbeine
Funktion prüfen und auf Öllecks kontrollieren.Ersetzen, falls nötig.
14
*Betätigungs-Seilzüge
Etwas Yamaha Ketten- und Seilzugschmiermittel
oder Motoröl 10W-30 auftragen.
15
*Gasdrehgriffgehäuse
und Seilzug
Funktion und Spiel prüfen.Etwas Yamaha Ketten- und Seilzugschmiermittel
oder Motoröl 10W-30 auftragen.
Vorderes und hinteres
Bremshebellager Nebenverbraucheran-
schluss NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITERSTE DANACH ALLE
1 Monat 3 Monate 6 Monate 6 Monate12
Monate
U5PG8AG0.book Page 5 Thursday, April 8, 2010 9:46 AM
Page 46 of 74
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-6
7

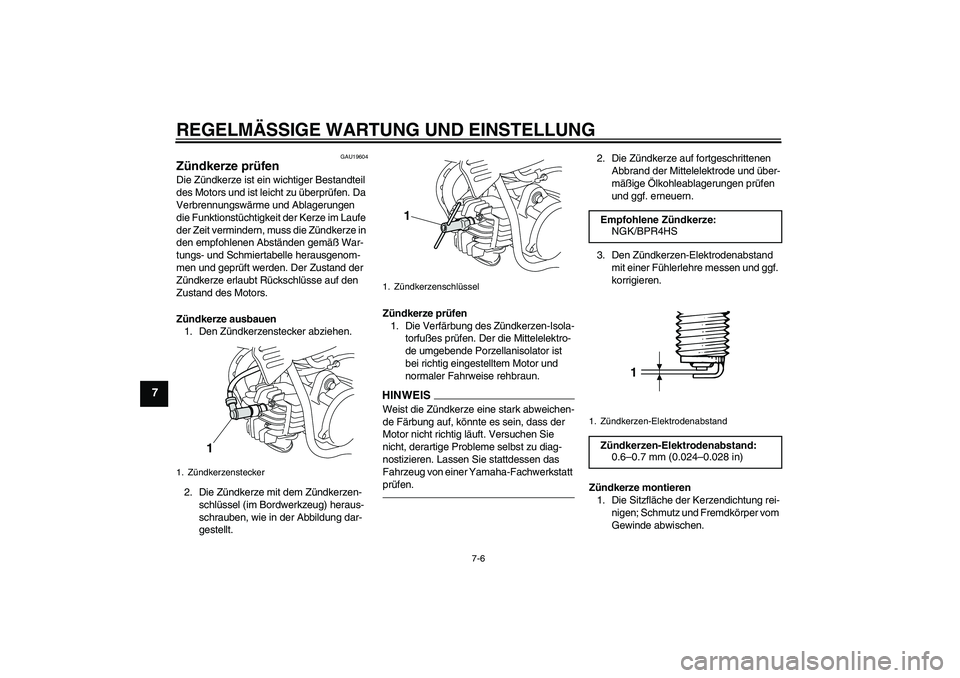

GAU19604
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
1. Zündkerzenstecker
1
1. Zündkerzenschlüssel
1
Empfohlene Zündkerze:
NGK/BPR4HS1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
1
U5PG8AG0.book Page 6 Thursday, April 8, 2010 9:46 AM
Page 47 of 74
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-7
7

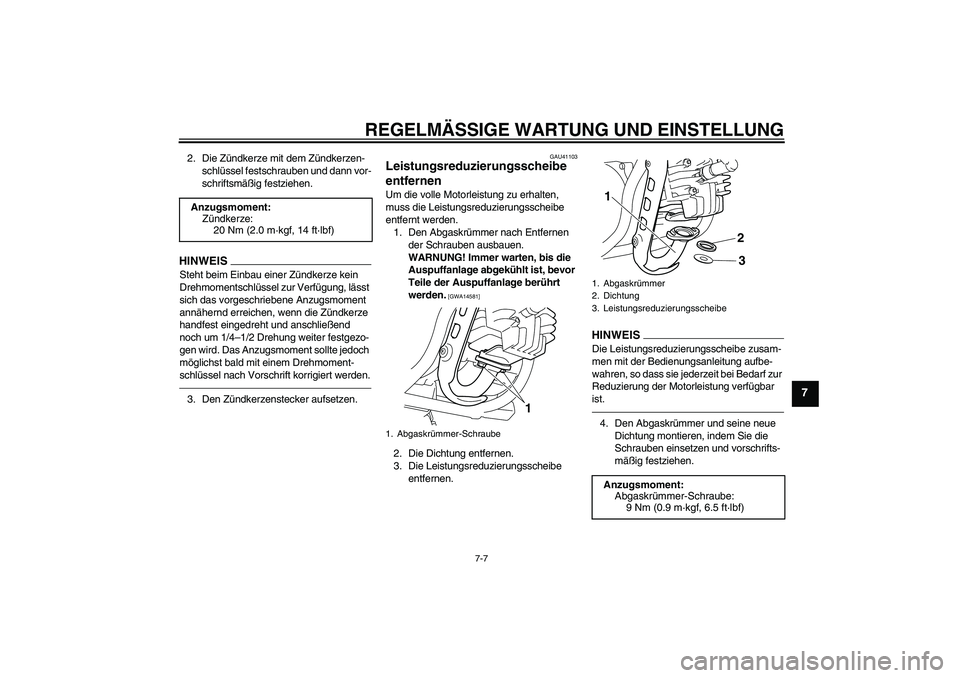

2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
GAU41103
Leistungsreduzierungsscheibe
entfernen Um die volle Motorleistung zu erhalten,
muss die Leistungsreduzierungsscheibe
entfernt werden.
1. Den Abgaskrümmer nach Entfernen
der Schrauben ausbauen.
WARNUNG! Immer warten, bis die
Auspuffanlage abgekühlt ist, bevor
Teile der Auspuffanlage berührt
werden.
[GWA14581]
2. Die Dichtung entfernen.
3. Die Leistungsreduzierungsscheibe
entfernen.
HINWEISDie Leistungsreduzierungsscheibe zusam-
men mit der Bedienungsanleitung aufbe-
wahren, so dass sie jederzeit bei Bedarf zur
Reduzierung der Motorleistung verfügbar
ist.4. Den Abgaskrümmer und seine neue
Dichtung montieren, indem Sie die
Schrauben einsetzen und vorschrifts-
mäßig festziehen. Anzugsmoment:
Zündkerze:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Abgaskrümmer-Schraube
1
1. Abgaskrümmer
2. Dichtung
3. Leistungsreduzierungsscheibe
Anzugsmoment:
Abgaskrümmer-Schraube:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)1
23
U5PG8AG0.book Page 7 Thursday, April 8, 2010 9:46 AM
Page 48 of 74
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
7

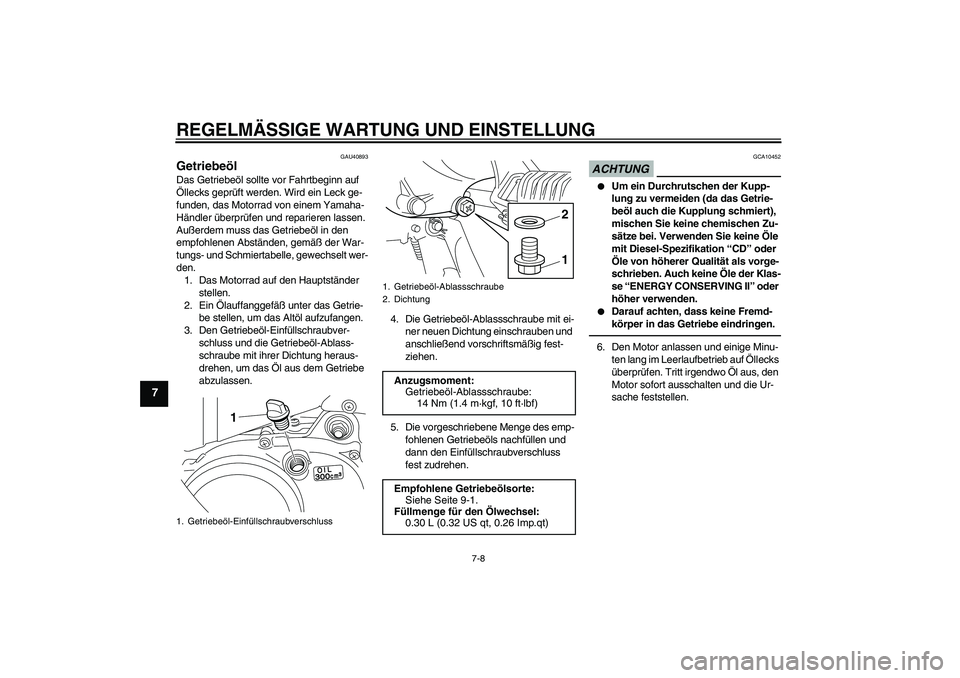

GAU40893
Getriebeöl Das Getriebeöl sollte vor Fahrtbeginn auf
Öllecks geprüft werden. Wird ein Leck ge-
funden, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt wer-
den.
1. Das Motorrad auf den Hauptständer
stellen.
2. Ein Ölauffanggefäß unter das Getrie-
be stellen, um das Altöl aufzufangen.
3. Den Getriebeöl-Einfüllschraubver-
schluss und die Getriebeöl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Öl aus dem Getriebe
abzulassen.4. Die Getriebeöl-Ablassschraube mit ei-
ner neuen Dichtung einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.
5. Die vorgeschriebene Menge des emp-
fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
ACHTUNG
GCA10452
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Getrie-
beöl auch die Kupplung schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwenden Sie keine Öle
mit Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Getriebe eindringen.
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
1. Getriebeöl-Einfüllschraubverschluss
1
1. Getriebeöl-Ablassschraube
2. DichtungAnzugsmoment:
Getriebeöl-Ablassschraube:
14 Nm (1.4 m·kgf, 10 ft·lbf)
Empfohlene Getriebeölsorte:
Siehe Seite 9-1.
Füllmenge für den Ölwechsel:
0.30 L (0.32 US qt, 0.26 Imp.qt)
12
U5PG8AG0.book Page 8 Thursday, April 8, 2010 9:46 AM
Page 49 of 74

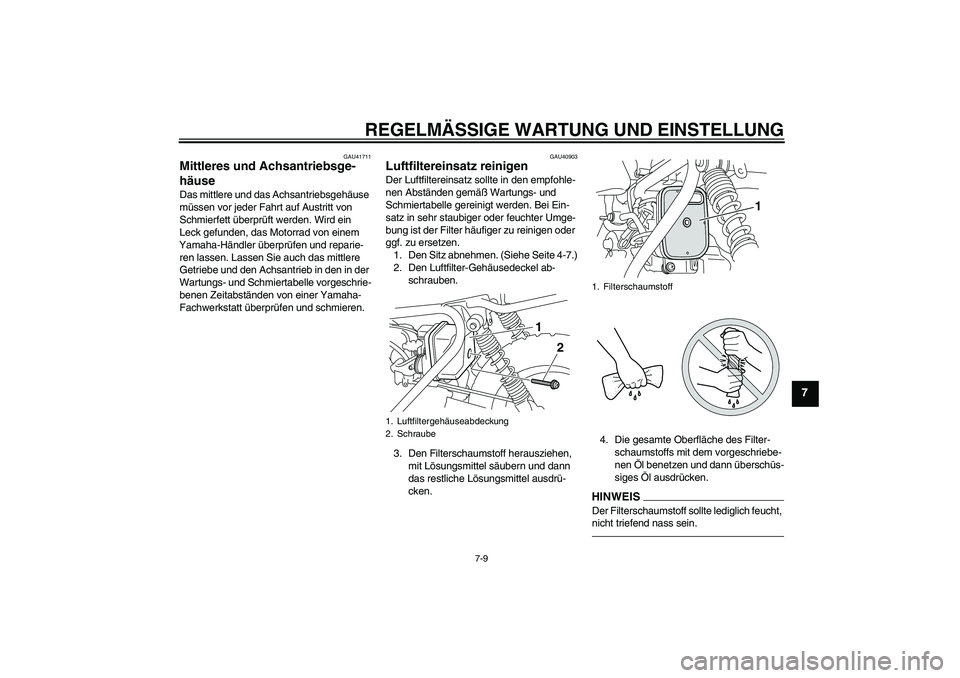

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-9
7
GAU41711
Mittleres und Achsantriebsge-
häuse Das mittlere und das Achsantriebsgehäuse
müssen vor jeder Fahrt auf Austritt von
Schmierfett überprüft werden. Wird ein
Leck gefunden, das Motorrad von einem
Yamaha-Händler überprüfen und reparie-
ren lassen. Lassen Sie auch das mittlere
Getriebe und den Achsantrieb in den in der
Wartungs- und Schmiertabelle vorgeschrie-
benen Zeitabständen von einer Yamaha-
Fachwerkstatt überprüfen und schmieren.
GAU40903
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen oder
ggf. zu ersetzen.
1. Den Sitz abnehmen. (Siehe Seite 4-7.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Filterschaumstoff herausziehen,
mit Lösungsmittel säubern und dann
das restliche Lösungsmittel ausdrü-
cken.4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.
1. Luftfiltergehäuseabdeckung
2. Schraube
2 1
1. Filterschaumstoff
1
U5PG8AG0.book Page 9 Thursday, April 8, 2010 9:46 AM
Page 50 of 74

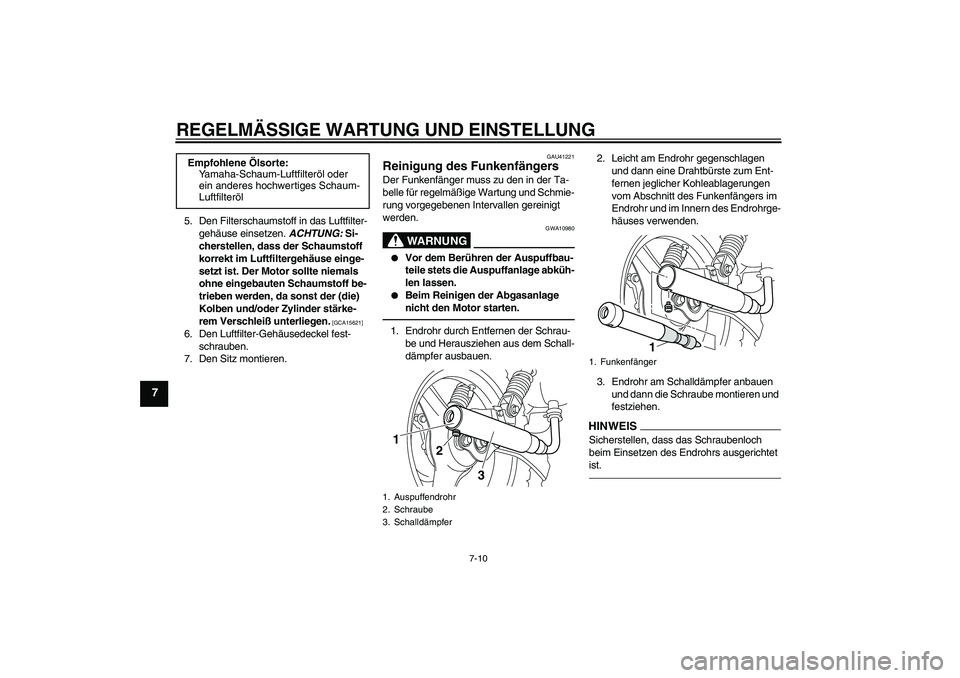

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-10
7
5. Den Filterschaumstoff in das Luftfilter-
gehäuse einsetzen. ACHTUNG: Si-
cherstellen, dass der Schaumstoff
korrekt im Luftfiltergehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebauten Schaumstoff be-
trieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA15621]
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Den Sitz montieren.
GAU41221
Reinigung des Funkenfängers Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10980
Vor dem Berühren der Auspuffbau-
teile stets die Auspuffanlage abküh-
len lassen.
Beim Reinigen der Abgasanlage
nicht den Motor starten.
1. Endrohr durch Entfernen der Schrau-
be und Herausziehen aus dem Schall-
dämpfer ausbauen.2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohrge-
häuses verwenden.
3. Endrohr am Schalldämpfer anbauen
und dann die Schraube montieren und
festziehen.
HINWEISSicherstellen, dass das Schraubenloch
beim Einsetzen des Endrohrs ausgerichtet
ist.
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Auspuffendrohr
2. Schraube
3. Schalldämpfer1
2
3
1. Funkenfänger
1
U5PG8AG0.book Page 10 Thursday, April 8, 2010 9:46 AM
