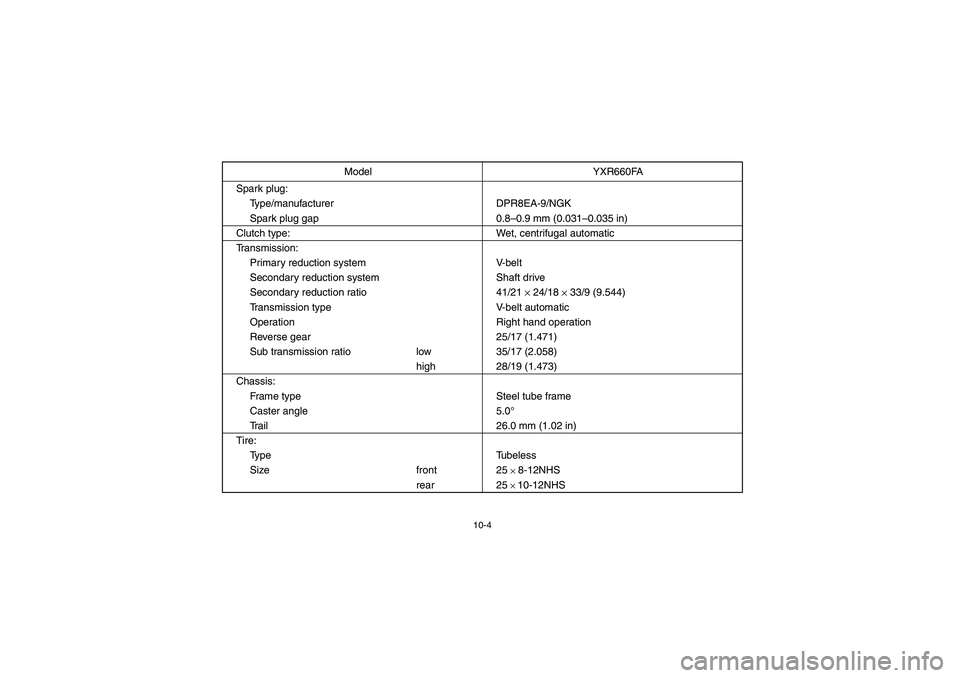

10-4
Spark plug:
Type/manufacturer DPR8EA-9/NGK
Spark plug gap 0.8–0.9 mm (0.031–0.035 in)
Clutch type: Wet, centrifugal automatic
Transmission:
Primary reduction system V-belt
Secondary reduction system Shaft drive
Secondary reduction ratio 41/21
× 24/18
× 33/9 (9.544)
Transmission type V-belt automatic
Operation Right hand operation
Reverse gear 25/17 (1.471)
Sub transmission ratio low 35/17 (2.058)
high 28/19 (1.473)
Chassis:
Frame type Steel tube frame
Caster angle 5.0°
Trail 26.0 mm (1.02 in)
Tire:
Ty p e Tu b e l e s s
Size front 25
× 8-12NHS
rear 25 × 10-12NHS Model YXR660FA
U5UG61.book Page 4 Monday, September 6, 2004 9:00 AM

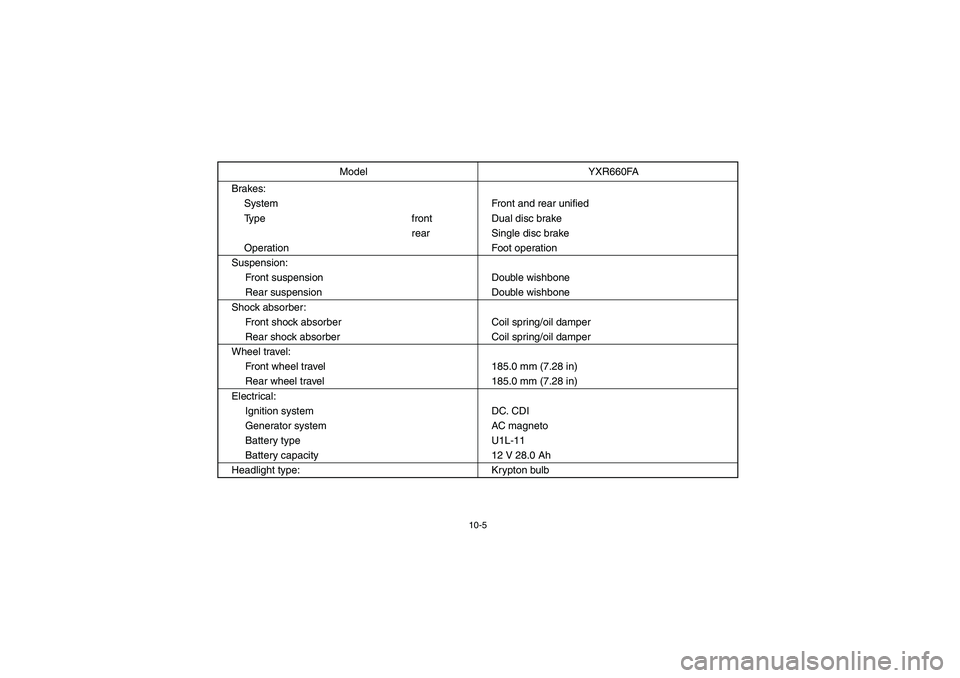

10-5
Brakes:
System Front and rear unified
Type front Dual disc brake
rear Single disc brake
Operation Foot operation
Suspension:
Front suspension Double wishbone
Rear suspension Double wishbone
Shock absorber:
Front shock absorber Coil spring/oil damper
Rear shock absorber Coil spring/oil damper
Wheel travel:
Front wheel travel 185.0 mm (7.28 in)
Rear wheel travel 185.0 mm (7.28 in)
Electrical:
Ignition system DC. CDI
Generator system AC magneto
Battery type U1L-11
Battery capacity 12 V 28.0 Ah
Headlight type: Krypton bulbModel YXR660FA
U5UG61.book Page 5 Monday, September 6, 2004 9:00 AM

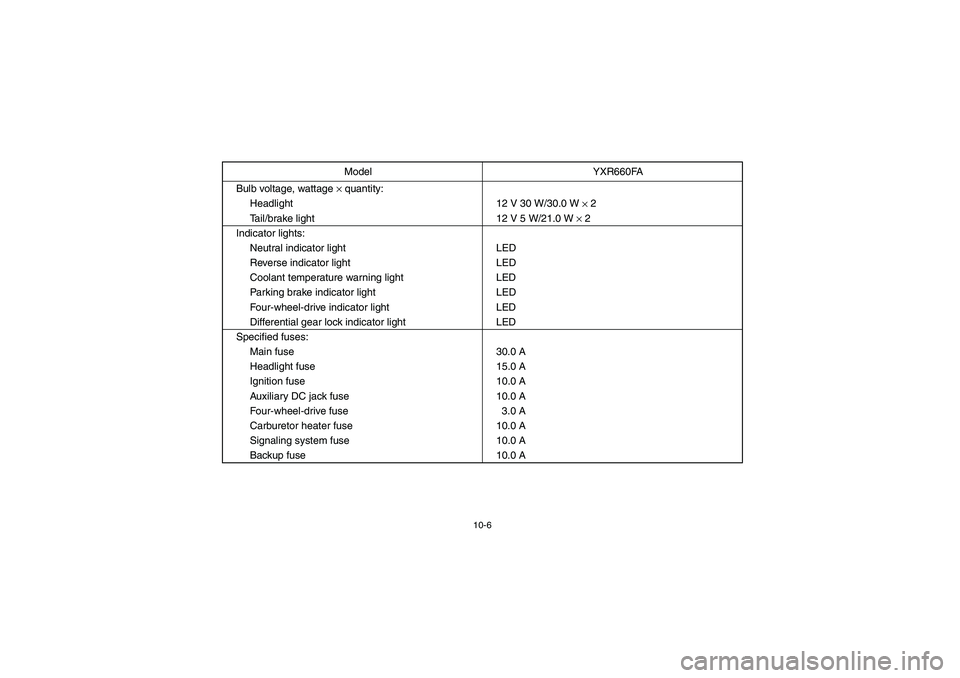

10-6
Bulb voltage, wattage
× quantity:
Headlight 12 V 30 W/30.0 W
× 2
Tail/brake light 12 V 5 W/21.0 W
× 2
Indicator lights:
Neutral indicator light LED
Reverse indicator light LED
Coolant temperature warning light LED
Parking brake indicator light LED
Four-wheel-drive indicator light LED
Differential gear lock indicator light LED
Specified fuses:
Main fuse 30.0 A
Headlight fuse 15.0 A
Ignition fuse 10.0 A
Auxiliary DC jack fuse 10.0 A
Four-wheel-drive fuse 3.0 A
Carburetor heater fuse 10.0 A
Signaling system fuse 10.0 A
Backup fuse 10.0 AModel YXR660FA
U5UG61.book Page 6 Monday, September 6, 2004 9:00 AM

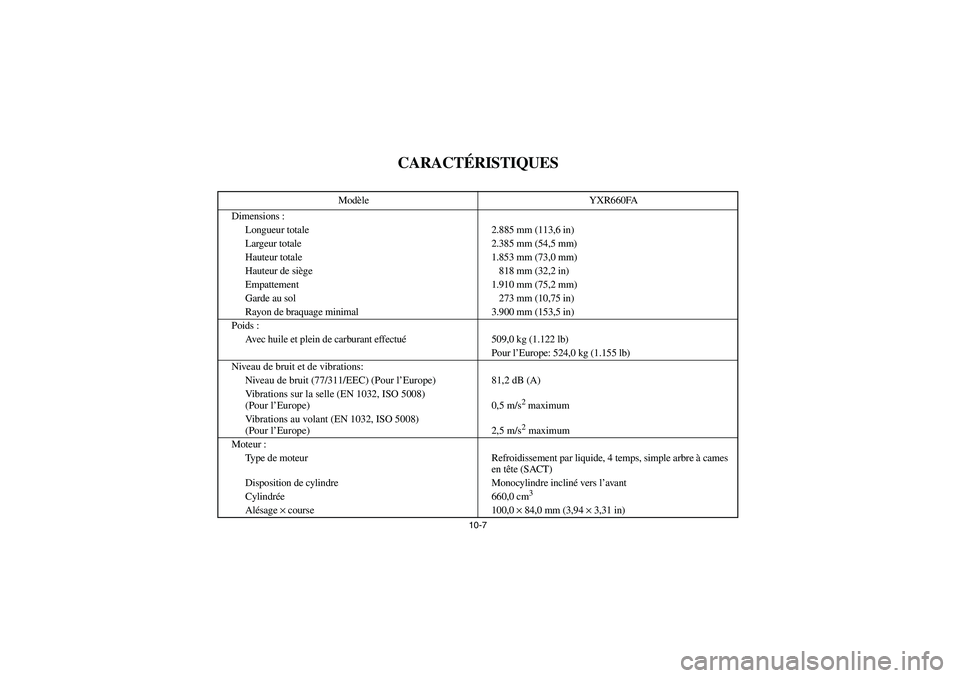

10-7
FVU01050
CARACTÉRISTIQUES
Modèle YXR660FA
Dimensions :
Longueur totale 2.885 mm (113,6 in)
Largeur totale 2.385 mm (54,5 mm)
Hauteur totale 1.853 mm (73,0 mm)
Hauteur de siège 818 mm (32,2 in)
Empattement 1.910 mm (75,2 mm)
Garde au sol 273 mm (10,75 in)
Rayon de braquage minimal 3.900 mm (153,5 in)
Poids :
Avec huile et plein de carburant effectué509,0 kg (1.122 lb)
Pour l’Europe: 524,0 kg (1.155 lb)
Niveau de bruit et de vibrations:
Niveau de bruit (77/311/EEC) (Pour l’Europe) 81,2 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008)
(Pour l’Europe) 0,5 m/s
2 maximum
Vibrations au volant (EN 1032, ISO 5008)
(Pour l’Europe) 2,5 m/s2 maximum
Moteur :
Type de moteur Refroidissement par liquide, 4 temps, simple arbre à cames
en tête (SACT)
Disposition de cylindre Monocylindre incliné vers l’avant
Cylindrée 660,0 cm3
Alésage ×
course 100,0 ×
84,0 mm (3,94 ×
3,31 in)
U5UG61.book Page 7 Monday, September 6, 2004 9:00 AM

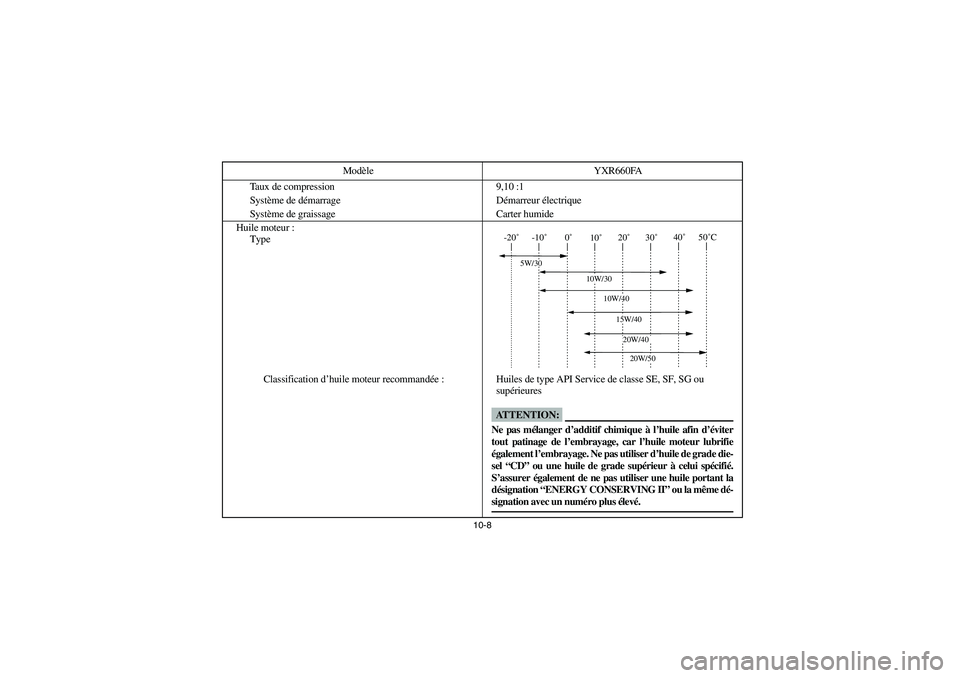

10-8
Taux de compression 9,10 :1
Système de démarrage Démarreur électrique
Système de graissage Carter humide
Huile moteur :
Type
Classification d’huile moteur recommandée : Huiles de type API Service de classe SE, SF, SG ou
supérieures Modèle YXR660FA
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser d’huile de grade die-
sel “CD” ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile portant la
désignation “ENERGY CONSERVING II” ou la même dé-
signation avec un numéro plus élevé.
U5UG61.book Page 8 Monday, September 6, 2004 9:00 AM

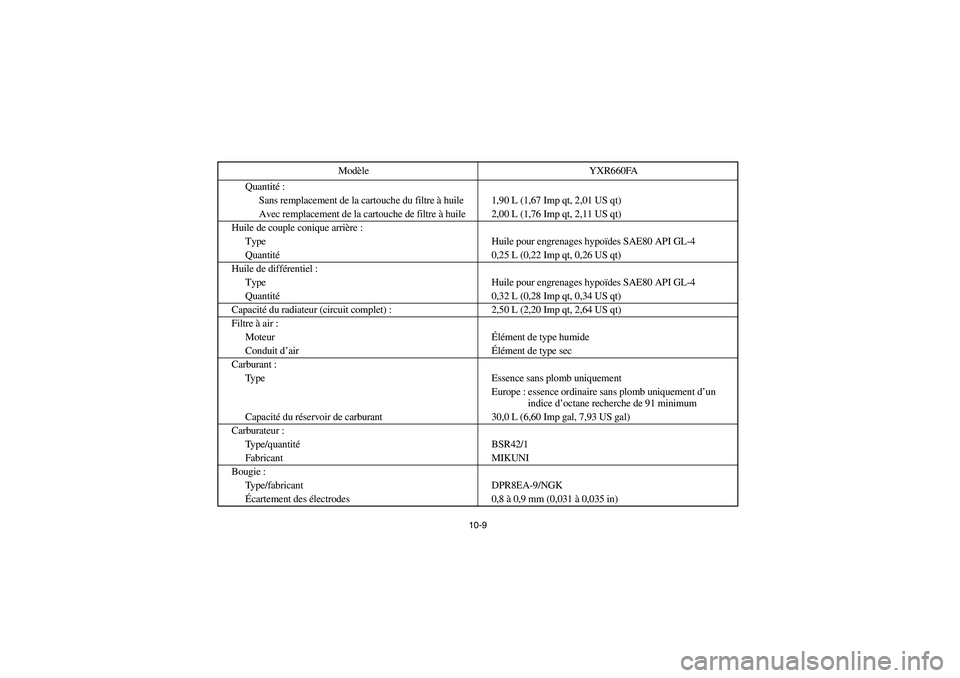

10-9
Quantité :
Sans remplacement de la cartouche du filtre à huile 1,90 L (1,67 Imp qt, 2,01 US qt)
Avec remplacement de la cartouche de filtre à huile 2,00 L (1,76 Imp qt, 2,11 US qt)
Huile de couple conique arrière :
Type Huile pour engrenages hypoïdes SAE80 API GL-4
Quantité 0,25 L (0,22 Imp qt, 0,26 US qt)
Huile de différentiel :
Type Huile pour engrenages hypoïdes SAE80 API GL-4
Quantité 0,32 L (0,28 Imp qt, 0,34 US qt)
Capacité du radiateur (circuit complet) : 2,50 L (2,20 Imp qt, 2,64 US qt)
Filtre à air :
MoteurÉlément de type humide
Conduit d’airÉlément de type sec
Carburant :
Type Essence sans plomb uniquement
Europe : essence ordinaire sans plomb uniquement d’un
indice d’octane recherche de 91 minimum
Capacité du réservoir de carburant 30,0 L (6,60 Imp gal, 7,93 US gal)
Carburateur :
Type/quantitéBSR42/1
Fabricant MIKUNI
Bougie :
Type/fabricant DPR8EA-9/NGK
Écartement des électrodes 0,8 à 0,9 mm (0,031 à 0,035 in) Modèle YXR660FA
U5UG61.book Page 9 Monday, September 6, 2004 9:00 AM

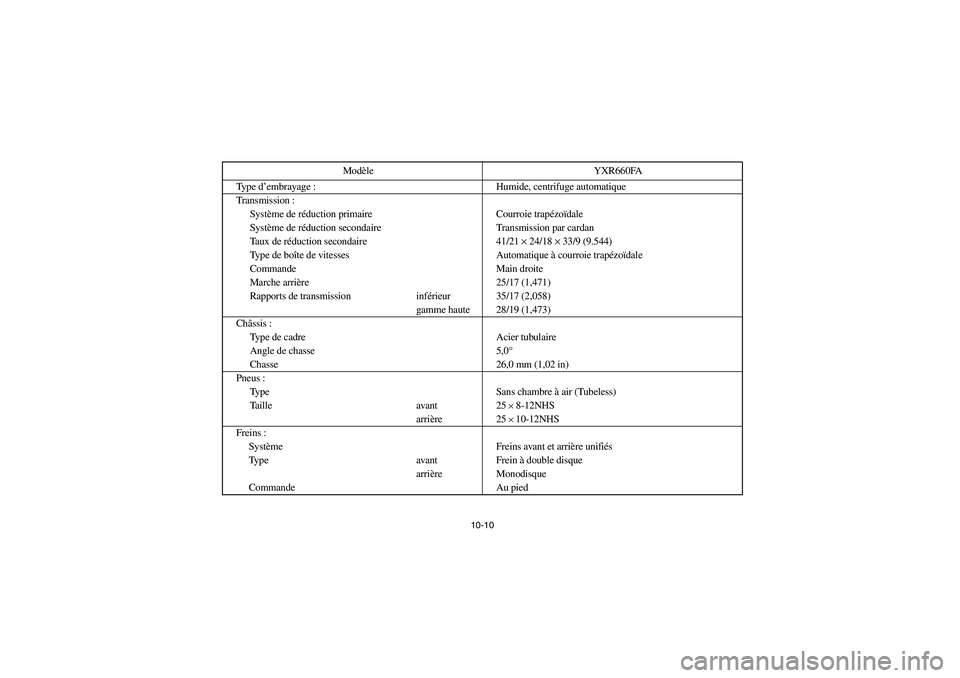

10-10
Ty p e d’embrayage : Humide, centrifuge automatique
Transmission :
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Transmission par cardan
Taux de réduction secondaire 41/21 × 24/18 × 33/9 (9.544)
Type de boîte de vitesses Automatique à courroie trapézoïdale
Commande Main droite
Marche arrière 25/17 (1,471)
Rapports de transmission inférieur 35/17 (2,058)
gamme haute 28/19 (1,473)
Châssis :
Type de cadre Acier tubulaire
Angle de chasse 5,0°
Chasse 26,0 mm (1,02 in)
Pneus :
Type Sans chambre à air (Tubeless)
Taille avant 25
× 8-12NHS
arrière 25 × 10-12NHS
Freins :
Système Freins avant et arrière unifiés
Ty p e a v a n t F r e i n à double disque
arrière Monodisque
Commande Au piedModèle YXR660FA
U5UG61.book Page 10 Monday, September 6, 2004 9:00 AM

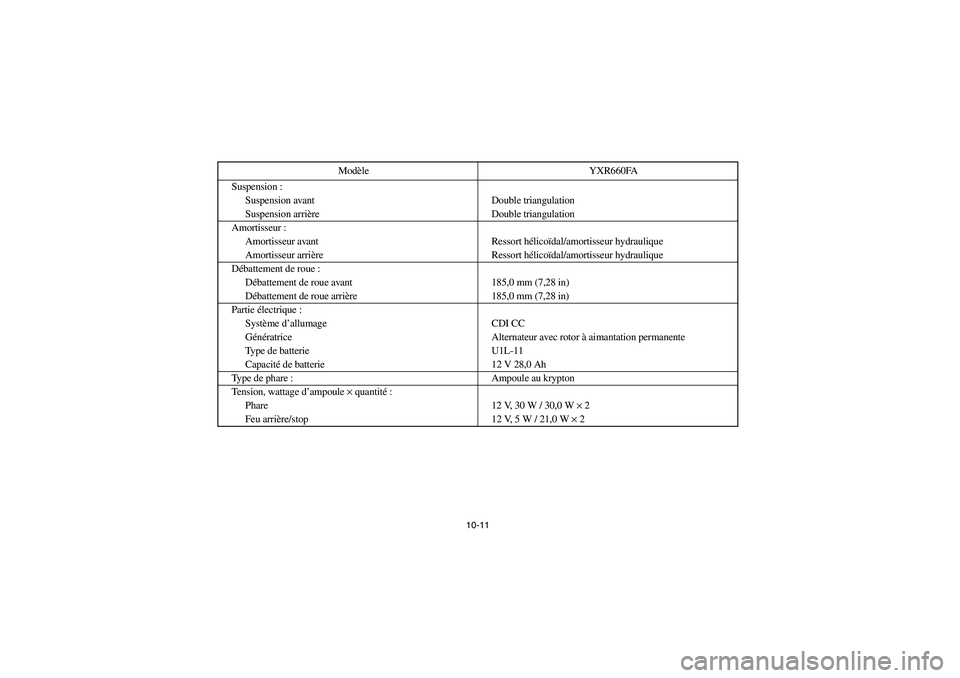

10-11
Suspension :
Suspension avant Double triangulation
Suspension arrière Double triangulation
Amortisseur :
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/amortisseur hydraulique
Débattement de roue :
Débattement de roue avant 185,0 mm (7,28 in)
Débattement de roue arrière 185,0 mm (7,28 in)
Partie électrique :
Système d’allumage CDI CC
Génératrice Alternateur avec rotor à aimantation permanente
Type de batterie U1L-11
Capacité de batterie 12 V 28,0 Ah
Type de phare : Ampoule au krypton
Tension, wattage d’ampoule × quantité :
Phare 12 V, 30 W / 30,0 W × 2
Feu arrière/stop 12 V, 5 W / 21,0 W × 2 Modèle YXR660FA
U5UG61.book Page 11 Monday, September 6, 2004 9:00 AM

10-12
Témoins :
Témoin de point mort DEL
Témoin de marche arrière DEL
Témoin d’alerte de la température du liquide de
refroidissementDEL
Témoin du frein de stationnement DEL
Témoin quatre roues motrices DEL
Témoin de blocage du différentiel DEL
Fusibles spécifiés :
Fusible principal 30,0 A
Fusible de phare 15,0 A
Fusible d’allumage 10,0 A
Fusible de la prise pour accessoires 10,0 A
Fusible du système quatre roues motrices 3,0 A
Fusible du réchauffeur de carburateur 10,0 A
Fusible du système de signalisation 10,0 A
Fusible de sauvegarde 10,0 AModèle YXR660FA
U5UG61.book Page 12 Monday, September 6, 2004 9:00 AM

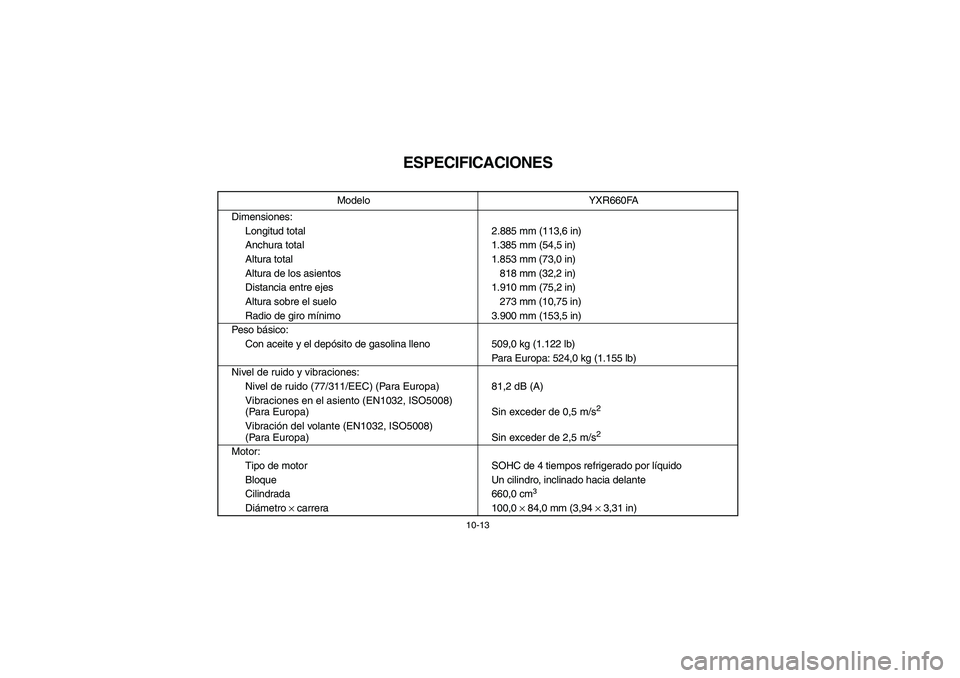

10-13
EVU01050
ESPECIFICACIONES
Modelo YXR660FA
Dimensiones:
Longitud total 2.885 mm (113,6 in)
Anchura total 1.385 mm (54,5 in)
Altura total 1.853 mm (73,0 in)
Altura de los asientos 818 mm (32,2 in)
Distancia entre ejes 1.910 mm (75,2 in)
Altura sobre el suelo 273 mm (10,75 in)
Radio de giro mínimo 3.900 mm (153,5 in)
Pe s o básico:
Con aceite y el depósito de gasolina lleno 509,0 kg (1.122 lb)
Para Europa: 524,0 kg (1.155 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 81,2 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibración del volante (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor SOHC de 4 tiempos refrigerado por líquido
Bloque Un cilindro, inclinado hacia delante
Cilindrada 660,0 cm
3
Diámetro
× carrera 100,0
× 84,0 mm (3,94
× 3,31 in)
U5UG61.book Page 13 Monday, September 6, 2004 9:00 AM
