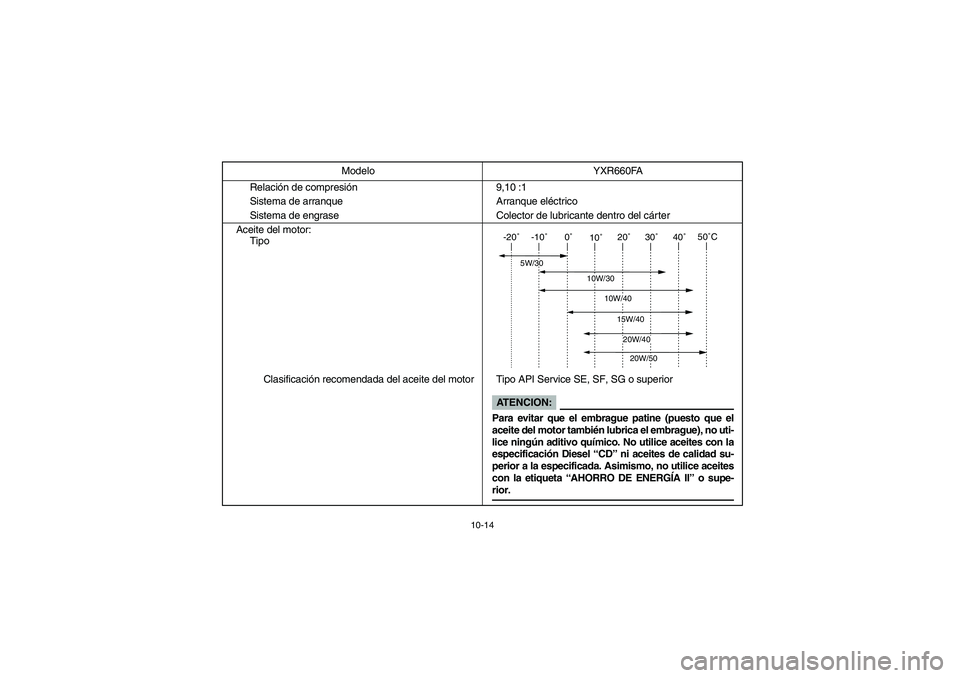

10-14
Relación de compresión 9,10 :1
Sistema de arranque Arranque eléctrico
Sistema de engrase Colector de lubricante dentro del cárter
Aceite del motor:
Tipo
Clasificación recomendada del aceite del motor Tipo API Service SE, SF, SG o superiorModelo YXR660FA
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no uti-
lice ningún aditivo químico. No utilice aceites con la
especificación Diesel “CD” ni aceites de calidad su-
perior a la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o supe-
rior.
U5UG61.book Page 14 Monday, September 6, 2004 9:00 AM

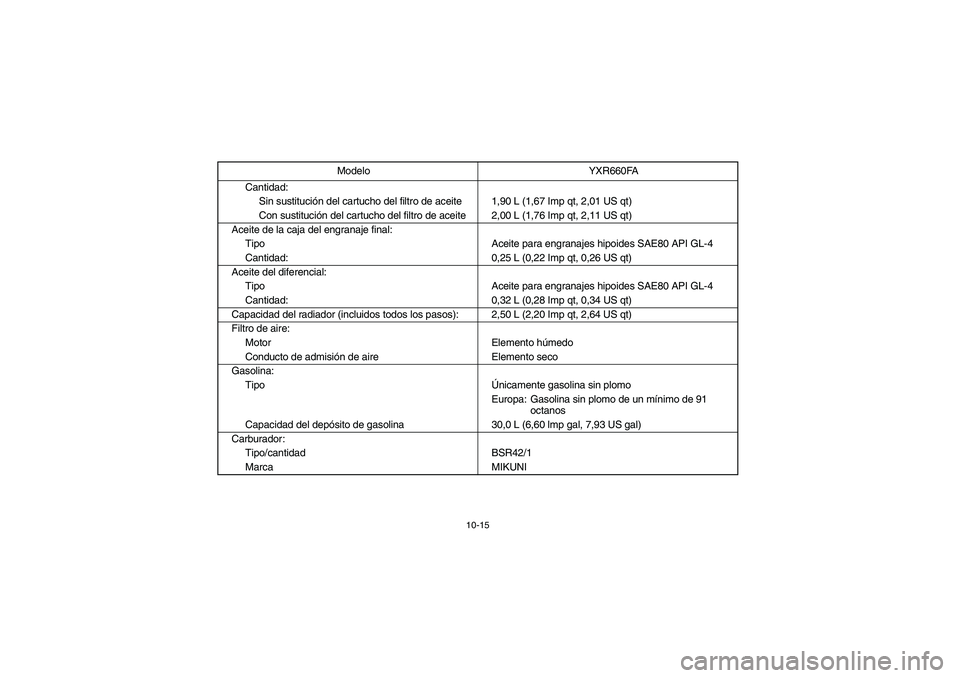

10-15
Cantidad:
Sin sustitución del cartucho del filtro de aceite 1,90 L (1,67 Imp qt, 2,01 US qt)
Con sustitución del cartucho del filtro de aceite 2,00 L (1,76 Imp qt, 2,11 US qt)
Aceite de la caja del engranaje final:
Tipo Aceite para engranajes hipoides SAE80 API GL-4
Cantidad: 0,25 L (0,22 Imp qt, 0,26 US qt)
Aceite del diferencial:
Tipo Aceite para engranajes hipoides SAE80 API GL-4
Cantidad: 0,32 L (0,28 Imp qt, 0,34 US qt)
Capacidad del radiador (incluidos todos los pasos): 2,50 L (2,20 Imp qt, 2,64 US qt)
Filtro de aire:
Motor Elemento húmedo
Conducto de admisión de aire Elemento seco
Gasolina:
TipoÚnicamente gasolina sin plomo
Europa: Gasolina sin plomo de un mínimo de 91
octanos
Capacidad del depósito de gasolina 30,0 L (6,60 lmp gal, 7,93 US gal)
Carburador:
Tipo/cantidad BSR42/1
Marca MIKUNIModelo YXR660FA
U5UG61.book Page 15 Monday, September 6, 2004 9:00 AM

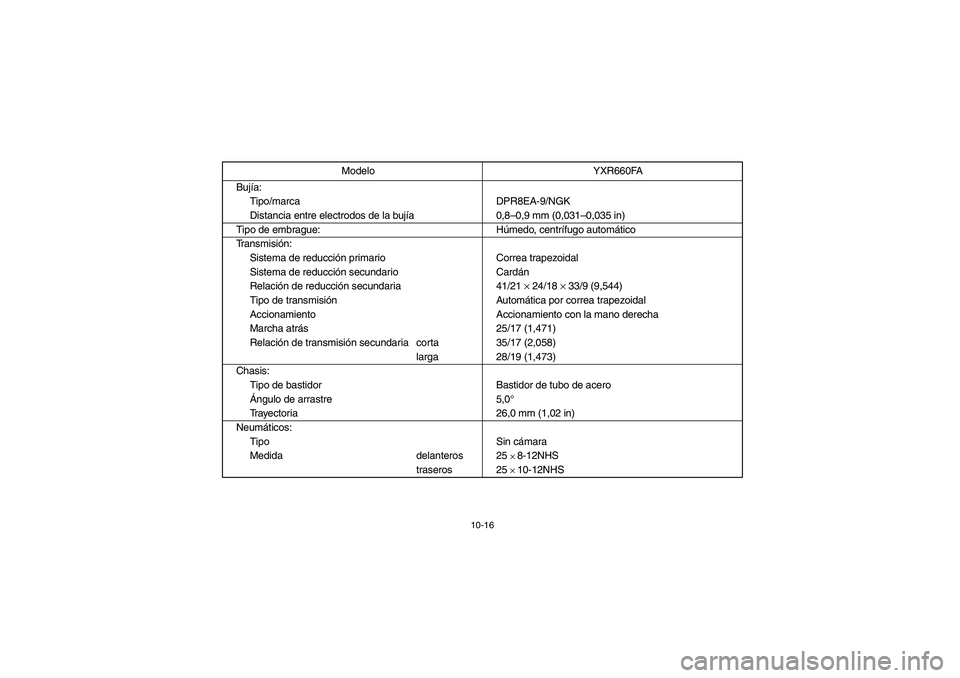

10-16
Bujía:
Tipo/marca DPR8EA-9/NGK
Distancia entre electrodos de la bujía0,8–0,9 mm (0,031–0,035 in)
Tipo de embrague: Húmedo, centrífugo automático
Tr a n s m i s ión:
Sistema de reducción primario Correa trapezoidal
Sistema de reducción secundario Cardán
Relación de reducción secundaria 41/21
× 24/18
× 33/9 (9,544)
Tipo de transmisión Automática por correa trapezoidal
Accionamiento Accionamiento con la mano derecha
Marcha atrás 25/17 (1,471)
Relación de transmisión secundaria corta 35/17 (2,058)
larga 28/19 (1,473)
Chasis:
Tipo de bastidor Bastidor de tubo de acero
Ángulo de arrastre 5,0°
Trayectoria 26,0 mm (1,02 in)
Neumáticos:
Tipo Sin cámara
Medida delanteros 25
× 8-12NHS
traseros 25 × 10-12NHS Modelo YXR660FA
U5UG61.book Page 16 Monday, September 6, 2004 9:00 AM

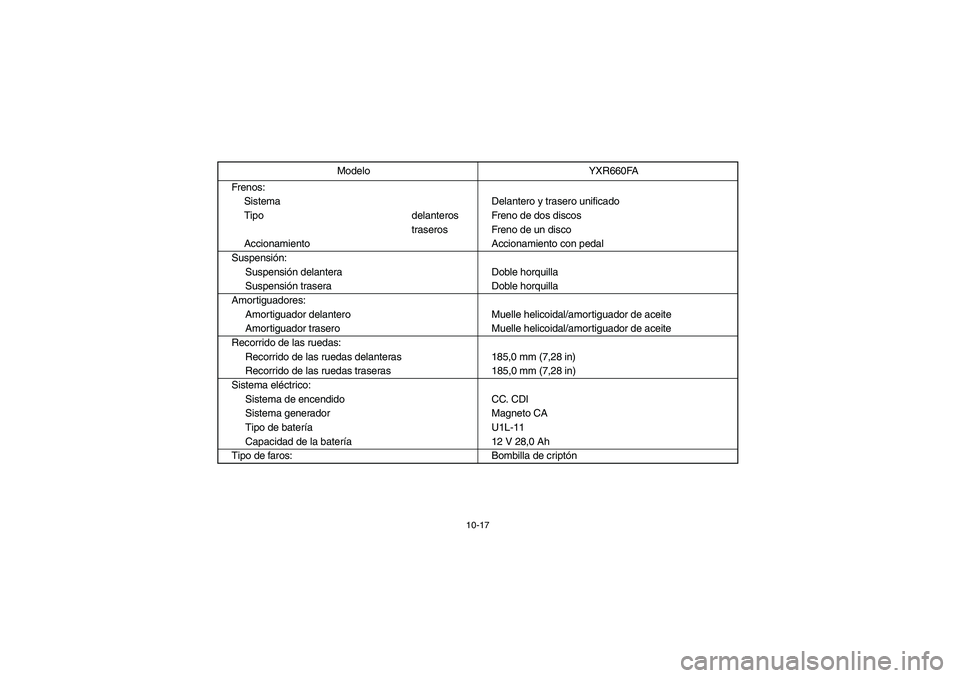

10-17
Frenos:
Sistema Delantero y trasero unificado
Tipo delanteros Freno de dos discos
traseros Freno de un disco
Accionamiento Accionamiento con pedal
Suspensión:
Suspensión delantera Doble horquilla
Suspensión trasera Doble horquilla
Amortiguadores:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/amortiguador de aceite
Recorrido de las ruedas:
Recorrido de las ruedas delanteras 185,0 mm (7,28 in)
Recorrido de las ruedas traseras 185,0 mm (7,28 in)
Sistema eléctrico:
Sistema de encendido CC. CDI
Sistema generador Magneto CA
Tipo de batería U1L-11
Capacidad de la batería 12 V 28,0 Ah
Tipo de faros: Bombilla de criptón Modelo YXR660FA
U5UG61.book Page 17 Monday, September 6, 2004 9:00 AM

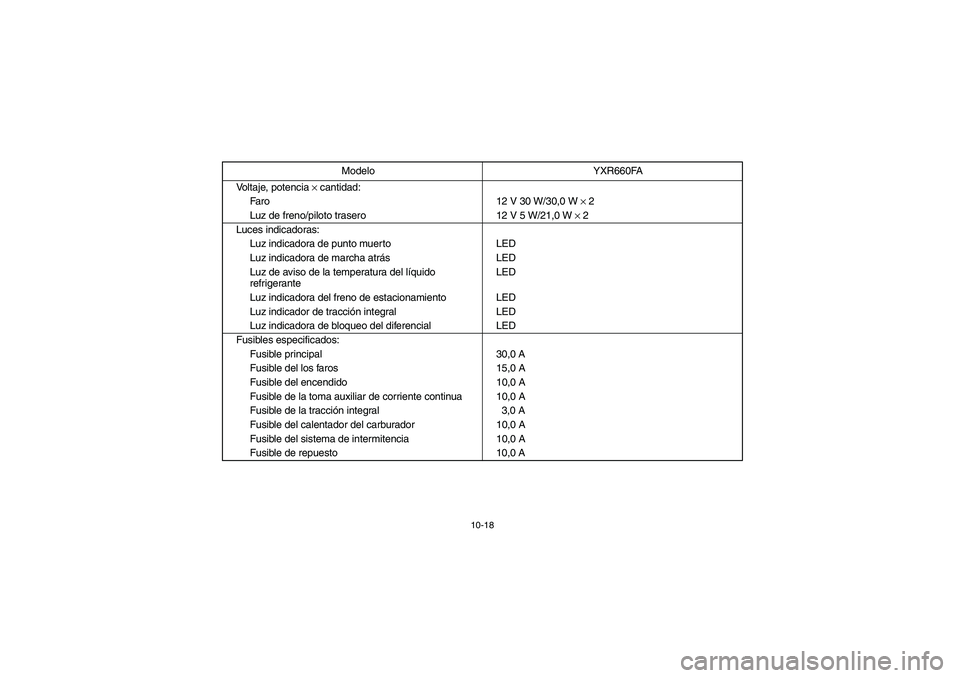

10-18
Voltaje, potencia
× cantidad:
Faro 12 V 30 W/30,0 W
× 2
Luz de freno/piloto trasero 12 V 5 W/21,0 W
× 2
Luces indicadoras:
Luz indicadora de punto muerto LED
Luz indicadora de marcha atrásLED
Luz de aviso de la temperatura del líquido
refrigeranteLED
Luz indicadora del freno de estacionamiento LED
Luz indicador de tracción integral LED
Luz indicadora de bloqueo del diferencial LED
Fusibles especificados:
Fusible principal 30,0 A
Fusible del los faros 15,0 A
Fusible del encendido 10,0 A
Fusible de la toma auxiliar de corriente continua 10,0 A
Fusible de la tracción integral 3,0 A
Fusible del calentador del carburador 10,0 A
Fusible del sistema de intermitencia 10,0 A
Fusible de repuesto 10,0 AModelo YXR660FA
U5UG61.book Page 18 Monday, September 6, 2004 9:00 AM

B6.fm Page 1 Monday, June 18, 2001 11:18 AM

B6.fm Page 1 Monday, June 18, 2001 11:18 AM

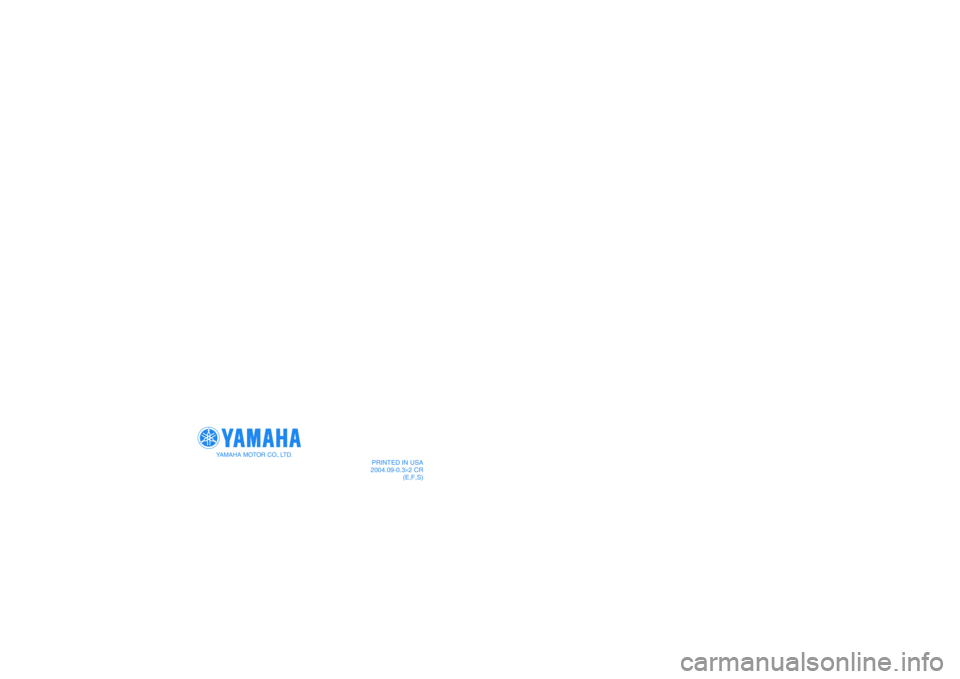

PRINTED IN USA
