YAMAHA RHINO 660 2007 Manuale de Empleo (in Spanish)

10-16

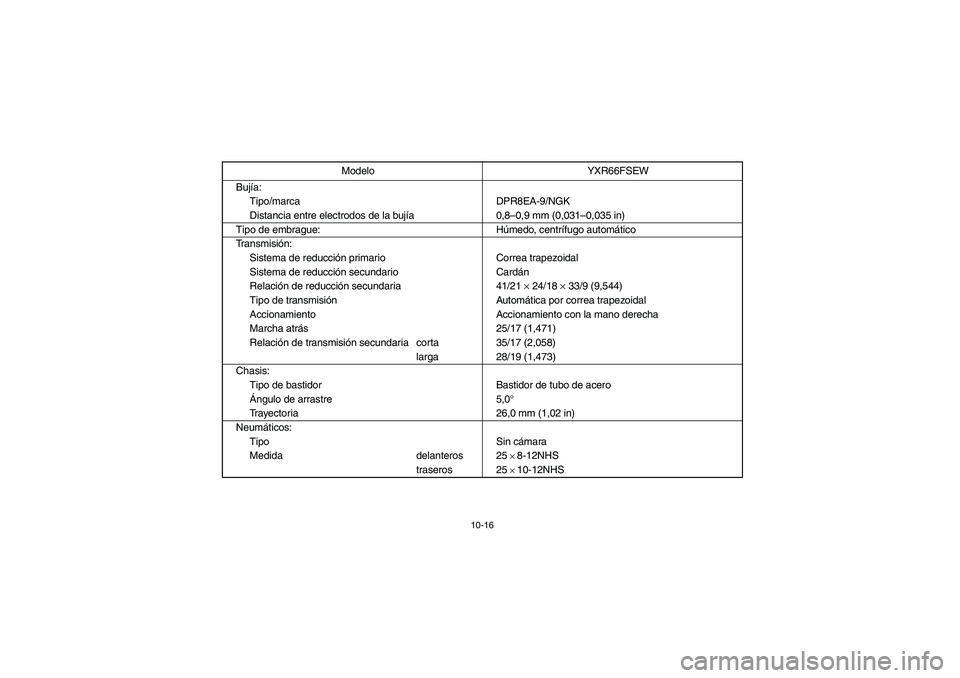

Bujía:
Tipo/marca DPR8EA-9/NGK
Distancia entre electrodos de la bujía0,8–0,9 mm (0,031–0,035 in)
Tipo de embrague: Húmedo, centrífugo automático
Transmisión:
Sistema de reducción primario Correa trapezoidal
Sistema de reducción secundario Cardán
Relación de reducción secundaria 41/21 × 24/18 × 33/9 (9,544)
Tipo de transmisión Automática por correa trapezoidal
Accionamiento Accionamiento con la mano derecha
Marcha atrás 25/17 (1,471)
Relación de transmisión secundaria corta 35/17 (2,058)
larga 28/19 (1,473)
Chasis:
Tipo de bastidor Bastidor de tubo de acero
Ángulo de arrastre 5,0°
Trayectoria 26,0 mm (1,02 in)
Neumáticos:
Tipo Sin cámara
Medida delanteros 25
× 8-12NHS
traseros 25 × 10-12NHS Modelo YXR66FSEW
EE.book Page 16 Friday, October 6, 2006 3:36 PM

10-17

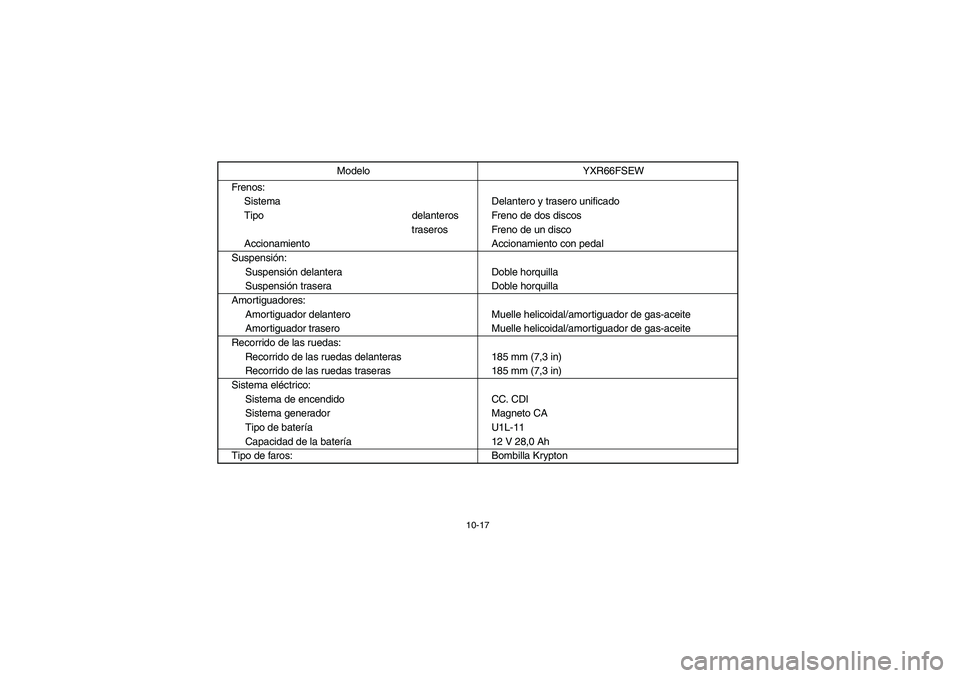

Frenos:
Sistema Delantero y trasero unificado
Tipo delanteros Freno de dos discos
traseros Freno de un disco
Accionamiento Accionamiento con pedal
Suspensión:
Suspensión delantera Doble horquilla
Suspensión trasera Doble horquilla
Amortiguadores:
Amortiguador delantero Muelle helicoidal/amortiguador de gas-aceite
Amortiguador trasero Muelle helicoidal/amortiguador de gas-aceite
Recorrido de las ruedas:
Recorrido de las ruedas delanteras 185 mm (7,3 in)
Recorrido de las ruedas traseras 185 mm (7,3 in)
Sistema eléctrico:
Sistema de encendido CC. CDI
Sistema generador Magneto CA
Tipo de batería U1L-11
Capacidad de la batería 12 V 28,0 Ah
Tipo de faros: Bombilla KryptonModelo YXR66FSEW
EE.book Page 17 Friday, October 6, 2006 3:36 PM

10-18

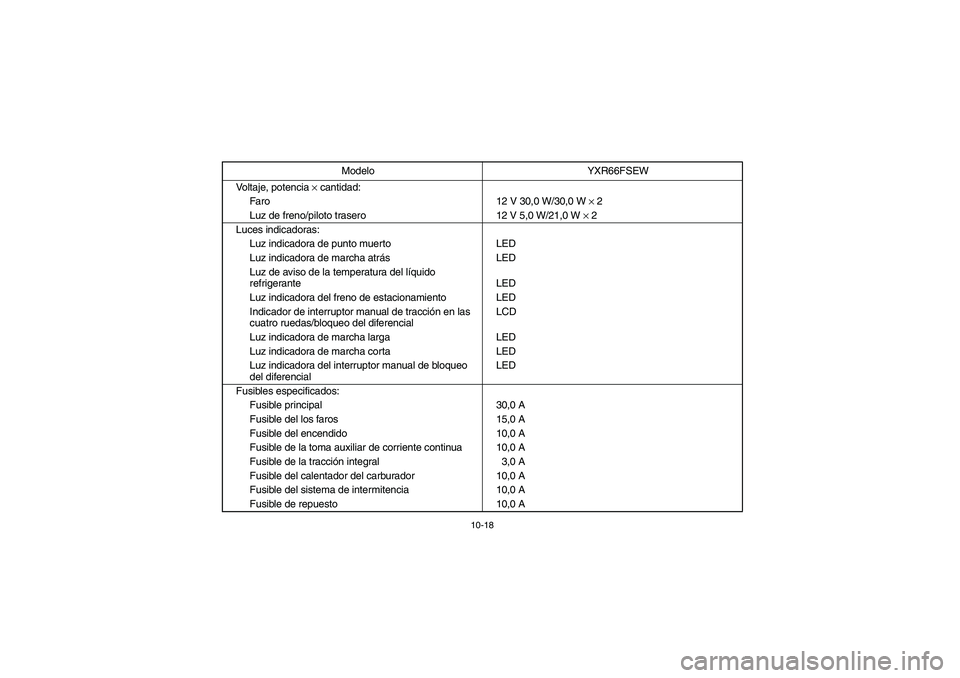

Voltaje, potencia × cantidad:
Faro 12 V 30,0 W/30,0 W × 2
Luz de freno/piloto trasero 12 V 5,0 W/21,0 W × 2
Luces indicadoras:
Luz indicadora de punto muerto LED
Luz indicadora de marcha atrásLED
Luz de aviso de la temperatura del líquido
refrigerante LED
Luz indicadora del freno de estacionamiento LED
Indicador de interruptor manual de tracción en las
cuatro ruedas/bloqueo del diferencialLCD
Luz indicadora de marcha larga LED
Luz indicadora de marcha corta LED
Luz indicadora del interruptor manual de bloqueo
del diferencialLED
Fusibles especificados:
Fusible principal 30,0 A
Fusible del los faros 15,0 A
Fusible del encendido 10,0 A
Fusible de la toma auxiliar de corriente continua 10,0 A
Fusible de la tracción integral 3,0 A
Fusible del calentador del carburador 10,0 A
Fusible del sistema de intermitencia 10,0 A
Fusible de repuesto 10,0 AModelo YXR66FSEW
