YAMAHA RHINO 700 2008 Owners Manual

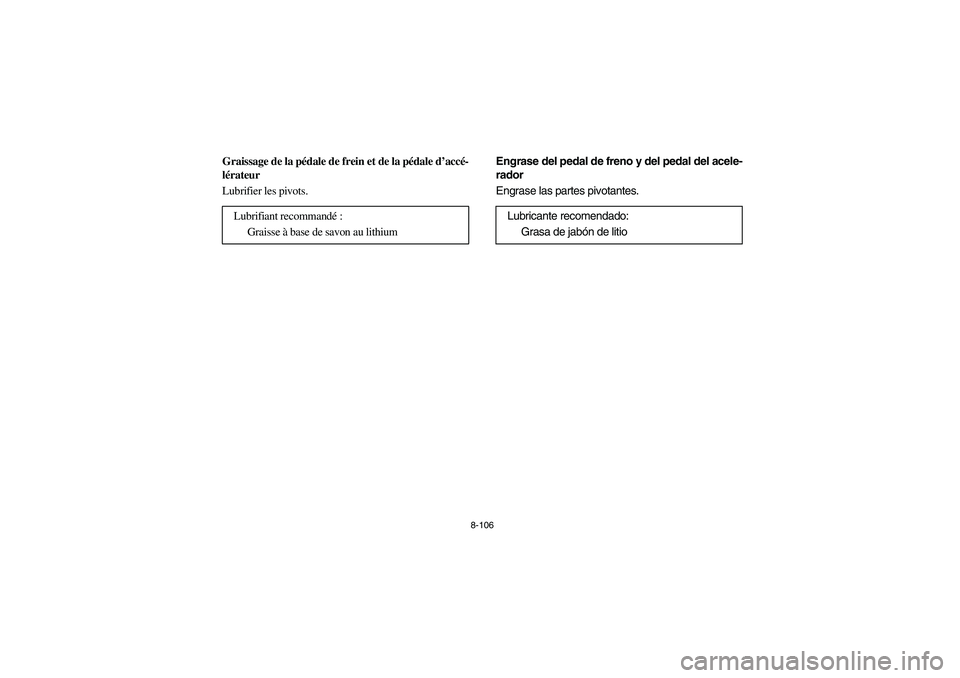

8-106
FVU00900
Graissage de la pédale de frein et de la pédale d’accé-
lérateur
Lubrifier les pivots.
Lubrifiant recommandé:
Graisse à base de savon au lithium
SVU00900
Engrase del pedal de freno y del pedal del acele-
rador
Engrase las partes pivotantes.
Lubricante recomendado:
Grasa de jabón de litio
EE.book Page 106 Monday, October 8, 2007 4:48 PM

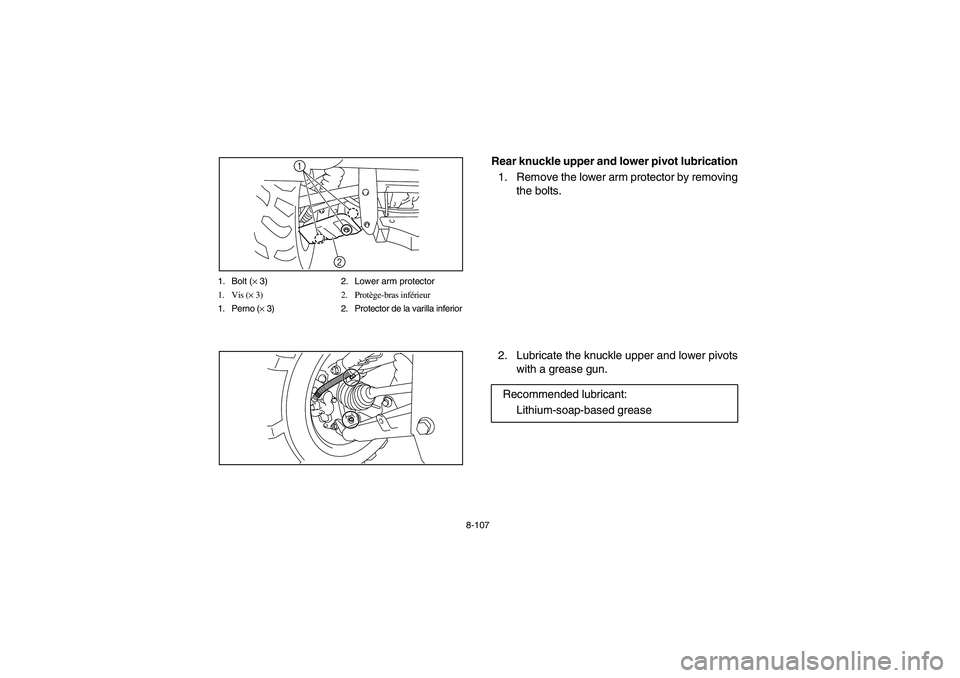

8-107 1. Bolt (× 3) 2. Lower arm protector
1. Vis (× 3) 2. Protège-bras inférieur
1. Perno (× 3) 2. Protector de la varilla inferior
1
2
5B410021
Rear knuckle upper and lower pivot lubrication
1. Remove the lower arm protector by removing
the bolts.
2. Lubricate the knuckle upper and lower pivots
with a grease gun.
Recommended lubricant:
Lithium-soap-based grease
EE.book Page 107 Monday, October 8, 2007 4:48 PM

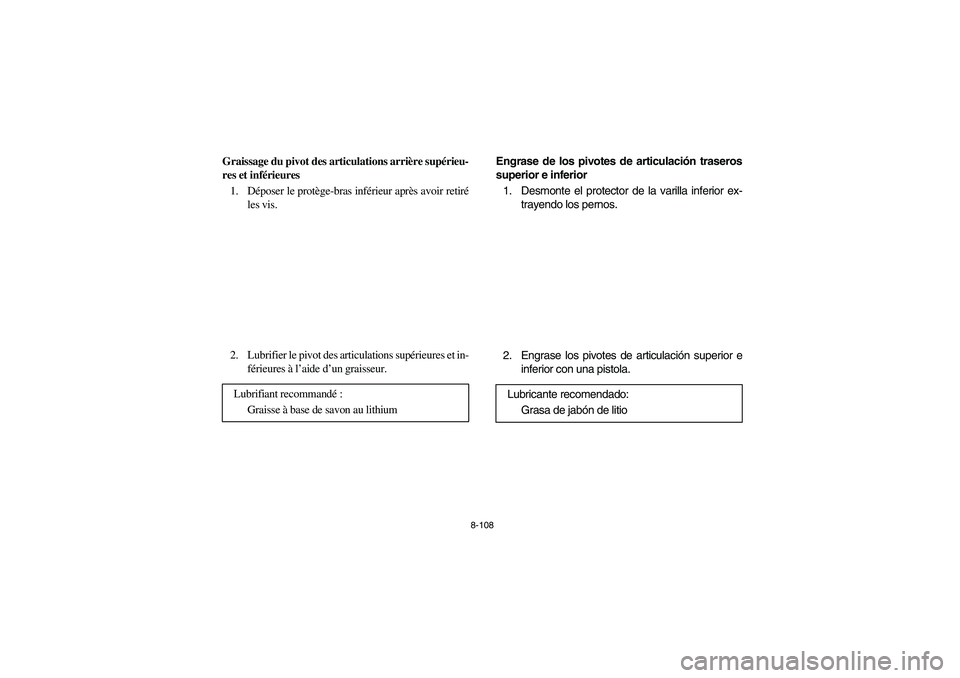

8-108
5B410021
Graissage du pivot des articulations arrière supérieu-
res et inférieures
1. Déposer le protège-bras inférieur après avoir retiré
les vis.
2. Lubrifier le pivot des articulations supérieures et in-
férieures à l’aide d’un graisseur.
Lubrifiant recommandé:
Graisse à base de savon au lithium
5B410021
Engrase de los pivotes de articulación traseros
superior e inferior
1. Desmonte el protector de la varilla inferior ex-
trayendo los pernos.
2. Engrase los pivotes de articulación superior e
inferior con una pistola.
Lubricante recomendado:
Grasa de jabón de litio
EE.book Page 108 Monday, October 8, 2007 4:48 PM

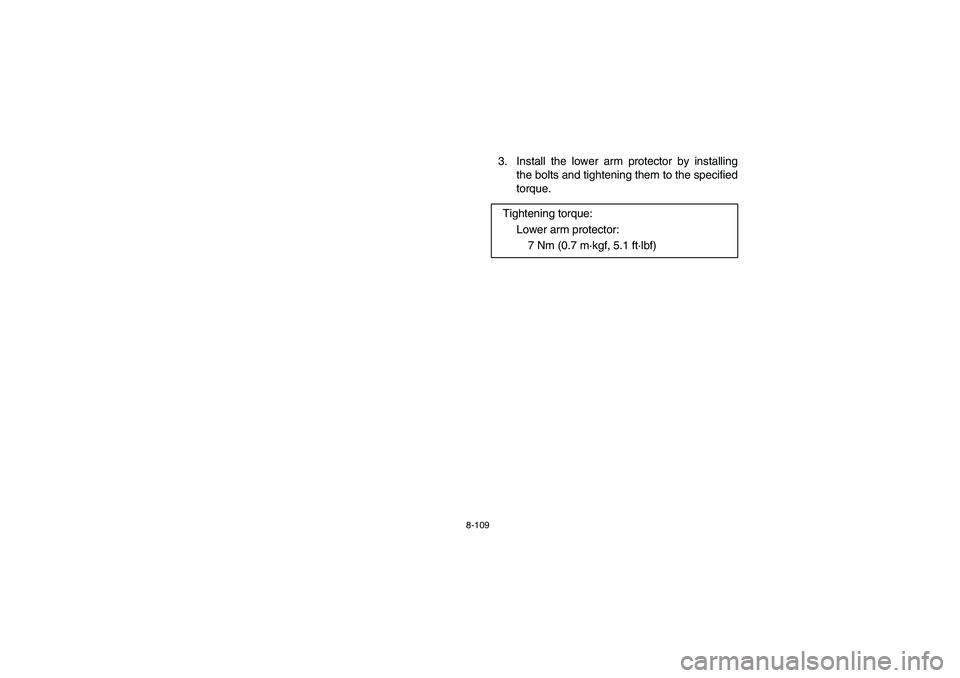

8-109
3. Install the lower arm protector by installing
the bolts and tightening them to the specified
torque.
Tightening torque:
Lower arm protector:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
EE.book Page 109 Monday, October 8, 2007 4:48 PM

8-110
3. Remettre le protège-bras inférieur en place ainsi
que les vis, et serrer ces dernières au couple spéci-
fié.
Couples de serrage :
Protège-bras inférieur :
7 Nm (0,7 m·kgf, 5,1 ft·lbf)
3. Monte el protector de la varilla inferior colocan-
do los pernos y apretándolos con el par especi-
ficado.
Par de apriete:
Protector de la varilla inferior:
7 Nm (0,7 m·kgf, 5,1 ft·lbf)
EE.book Page 110 Monday, October 8, 2007 4:48 PM

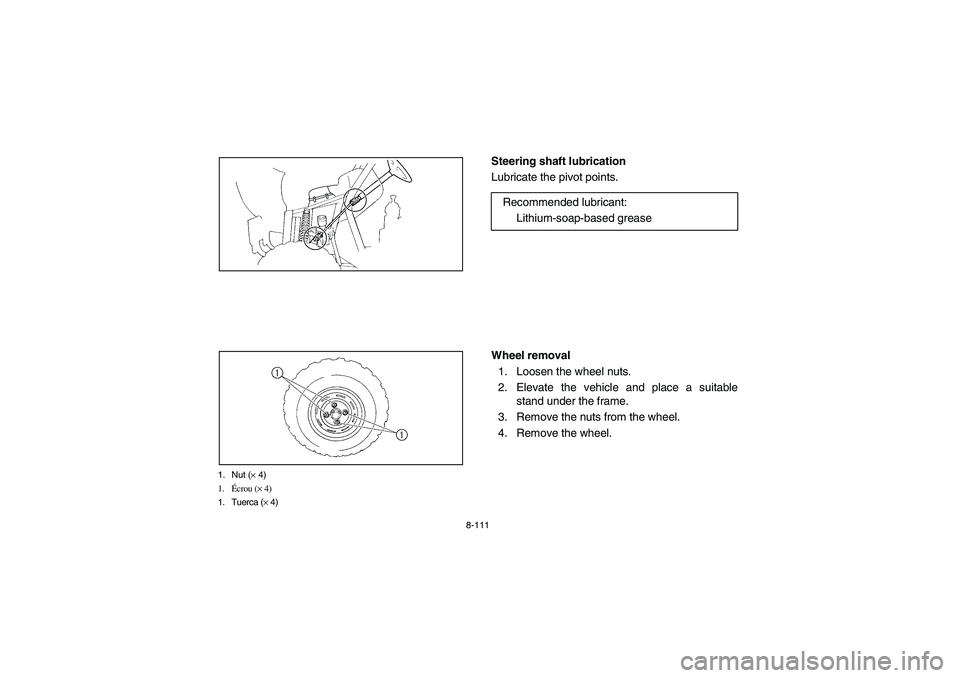

8-111
1. Nut (× 4)
1.Écrou (× 4)
1. Tuerca (× 4)
EVU00920
Steering shaft lubrication
Lubricate the pivot points.
EVU00930
Wheel removal
1. Loosen the wheel nuts.
2. Elevate the vehicle and place a suitable
stand under the frame.
3. Remove the nuts from the wheel.
4. Remove the wheel.Recommended lubricant:
Lithium-soap-based grease
EE.book Page 111 Monday, October 8, 2007 4:48 PM

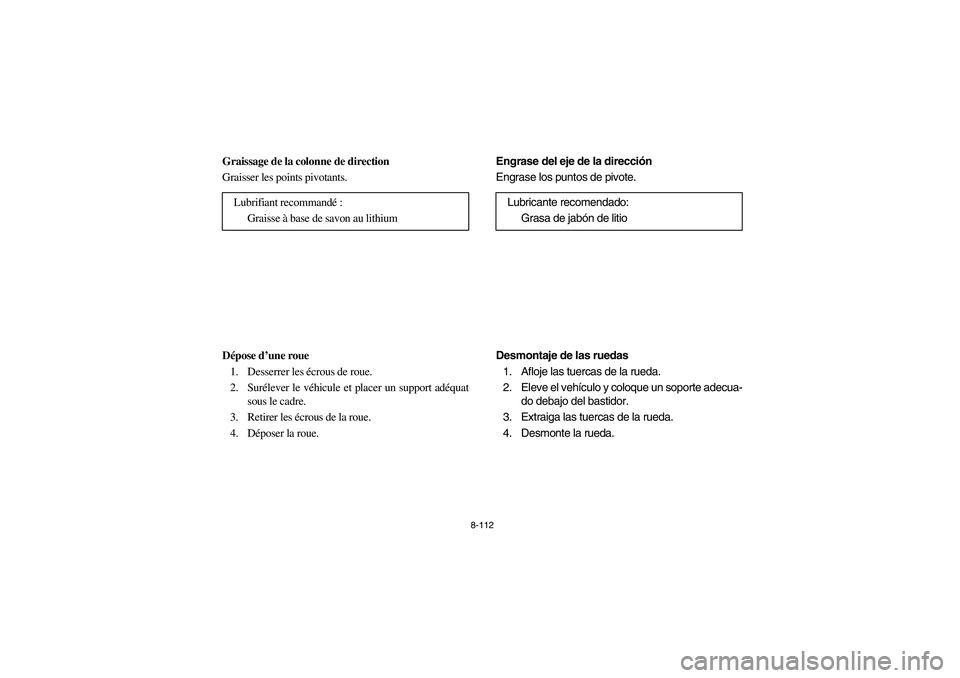

8-112
FVU00920
Graissage de la colonne de direction
Graisser les points pivotants.
FVU00930
Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le véhicule et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue. Lubrifiant recommandé:
Graisse à base de savon au lithium
SVU00920
Engrase del eje de la dirección
Engrase los puntos de pivote.
SVU00930
Desmontaje de las ruedas
1. Afloje las tuercas de la rueda.
2. Eleve el vehículo y coloque un soporte adecua-
do debajo del bastidor.
3. Extraiga las tuercas de la rueda.
4. Desmonte la rueda.Lubricante recomendado:
Grasa de jabón de litio
EE.book Page 112 Monday, October 8, 2007 4:48 PM

8-113

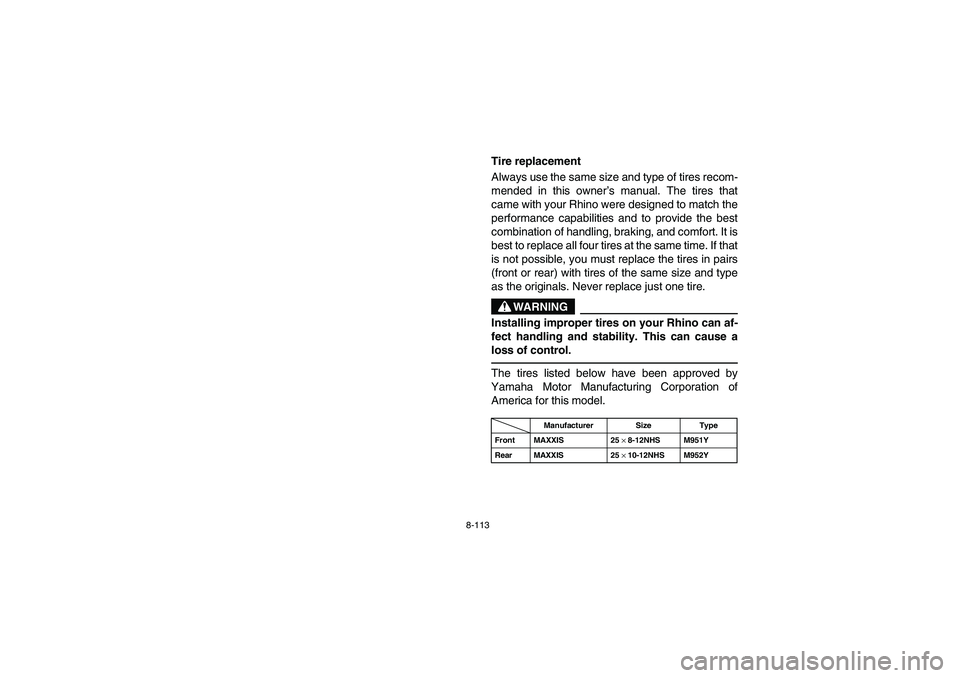

Tire replacement
Always use the same size and type of tires recom-
mended in this owner’s manual. The tires that
came with your Rhino were designed to match the
performance capabilities and to provide the best
combination of handling, braking, and comfort. It is
best to replace all four tires at the same time. If that
is not possible, you must replace the tires in pairs
(front or rear) with tires of the same size and type
as the originals. Never replace just one tire.
WARNING
Installing improper tires on your Rhino can af-
fect handling and stability. This can cause a
loss of control.The tires listed below have been approved by
Yamaha Motor Manufacturing Corporation of
America for this model.
Manufacturer Size Type
Front MAXXIS 25 × 8-12NHS M951Y
Rear MAXXIS 25 × 10-12NHS M952Y
EE.book Page 113 Monday, October 8, 2007 4:48 PM

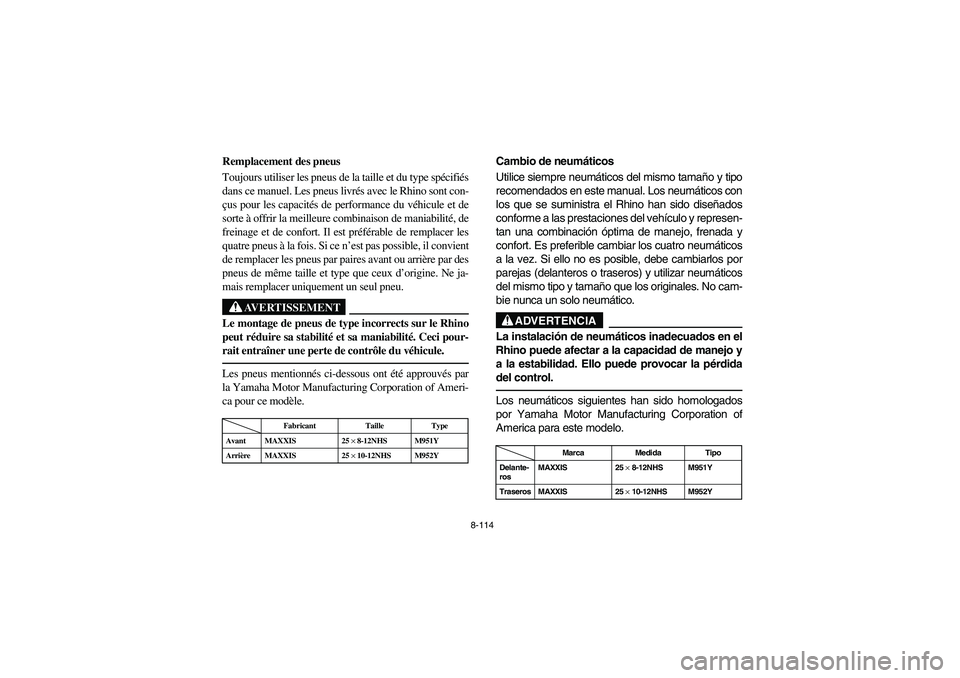

8-114
Remplacement des pneus
Toujours utiliser les pneus de la taille et du type spécifiés
dans ce manuel. Les pneus livrés avec le Rhino sont con-
çus pour les capacités de performance du véhicule et de
sorte à offrir la meilleure combinaison de maniabilité, de
freinage et de confort. Il est préférable de remplacer les
quatre pneus à la fois. Si ce n’est pas possible, il convient
de remplacer les pneus par paires avant ou arrière par des
pneus de même taille et type que ceux d’origine. Ne ja-
mais remplacer uniquement un seul pneu.
AVERTISSEMENT
Le montage de pneus de type incorrects sur le Rhino
peut réduire sa stabilité et sa maniabilité. Ceci pour-
rait entraîner une perte de contrôle du véhicule.Les pneus mentionnés ci-dessous ont été approuvés par
la Yamaha Motor Manufacturing Corporation of Ameri-
ca pour ce modèle.
Fabricant Taille Type
Avant MAXXIS 25 × 8-12NHS M951Y
Arrière MAXXIS 25 × 10-12NHS M952Y
Cambio de neumáticos
Utilice siempre neumáticos del mismo tamaño y tipo
recomendados en este manual. Los neumáticos con
los que se suministra el Rhino han sido diseñados
conforme a las prestaciones del vehículo y represen-
tan una combinación óptima de manejo, frenada y
confort. Es preferible cambiar los cuatro neumáticos
a la vez. Si ello no es posible, debe cambiarlos por
parejas (delanteros o traseros) y utilizar neumáticos
del mismo tipo y tamaño que los originales. No cam-
bie nunca un solo neumático.
ADVERTENCIA
La instalación de neumáticos inadecuados en el
Rhino puede afectar a la capacidad de manejo y
a la estabilidad. Ello puede provocar la pérdida
del control.Los neumáticos siguientes han sido homologados
por Yamaha Motor Manufacturing Corporation of
America para este modelo.
Marca Medida Tipo
Delante-
rosMAXXIS 25 × 8-12NHS M951Y
Traseros MAXXIS 25 × 10-12NHS M952Y
EE.book Page 114 Monday, October 8, 2007 4:48 PM

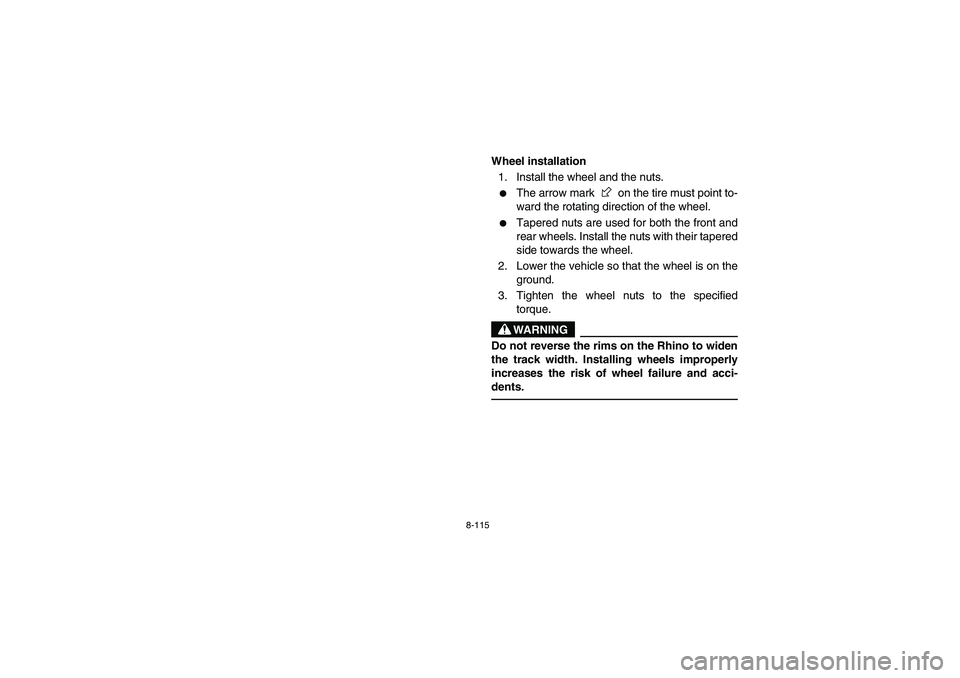

8-115
EVU00940
Wheel installation
1. Install the wheel and the nuts.

The arrow mark on the tire must point to-
ward the rotating direction of the wheel.


Tapered nuts are used for both the front and
rear wheels. Install the nuts with their tapered
side towards the wheel.
2. Lower the vehicle so that the wheel is on the
ground.
3. Tighten the wheel nuts to the specified
torque.WARNING
Do not reverse the rims on the Rhino to widen
the track width. Installing wheels improperly
increases the risk of wheel failure and acci-
dents.
