YAMAHA RHINO 700 2008 Owners Manual

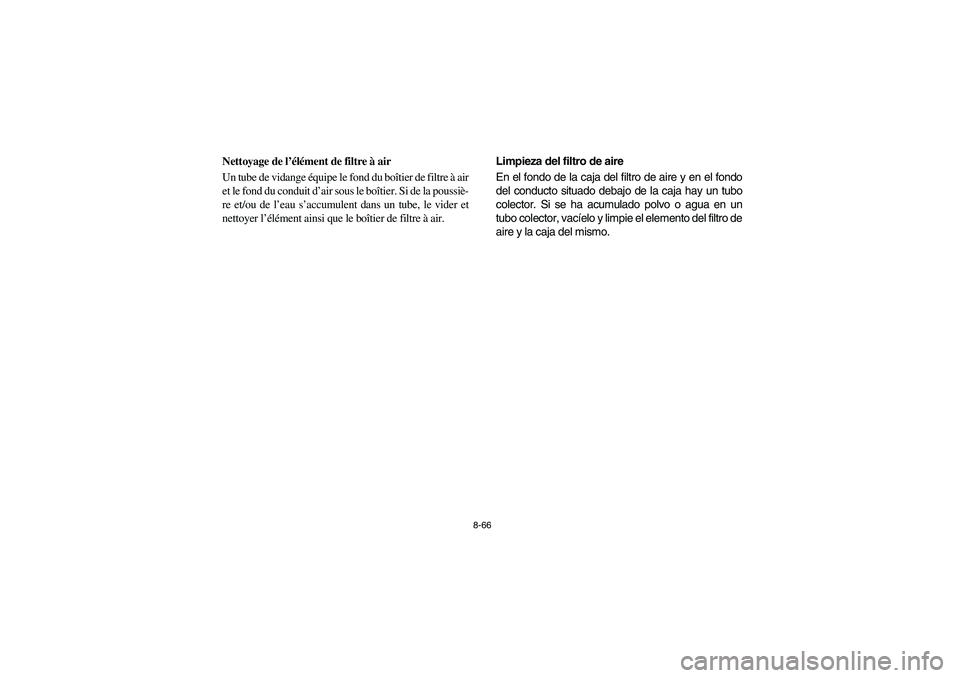

8-66
5B410016
Nettoyage de l’élément de filtre à air
Un tube de vidange équipe le fond du boîtier de filtre à air
et le fond du conduit d’air sous le boîtier. Si de la poussiè-
re et/ou de l’eau s’accumulent dans un tube, le vider et
nettoyer l’élément ainsi que le boîtier de filtre à air.
5B410016
Limpieza del filtro de aire
En el fondo de la caja del filtro de aire y en el fondo
del conducto situado debajo de la caja hay un tubo
colector. Si se ha acumulado polvo o agua en un
tubo colector, vacíelo y limpie el elemento del filtro de
aire y la caja del mismo.
EE.book Page 66 Monday, October 8, 2007 4:48 PM

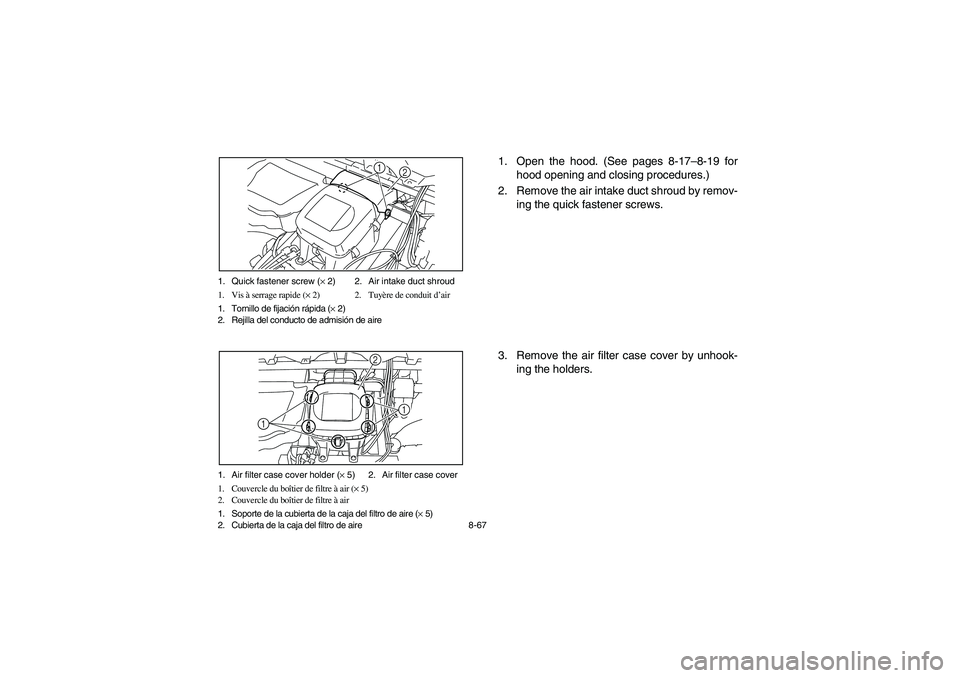

8-67 1. Quick fastener screw (× 2) 2. Air intake duct shroud
1. Vis à serrage rapide (× 2) 2. Tuyère de conduit d’air
1. Tornillo de fijación rápida (× 2)
2. Rejilla del conducto de admisión de aire
1
2
1. Air filter case cover holder (× 5) 2. Air filter case cover
1. Couvercle du boîtier de filtre à air (× 5)
2. Couvercle du boîtier de filtre à air
1. Soporte de la cubierta de la caja del filtro de aire (× 5)
2. Cubierta de la caja del filtro de aire
11
2
1. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
2. Remove the air intake duct shroud by remov-
ing the quick fastener screws.
3. Remove the air filter case cover by unhook-
ing the holders.
EE.book Page 67 Monday, October 8, 2007 4:48 PM

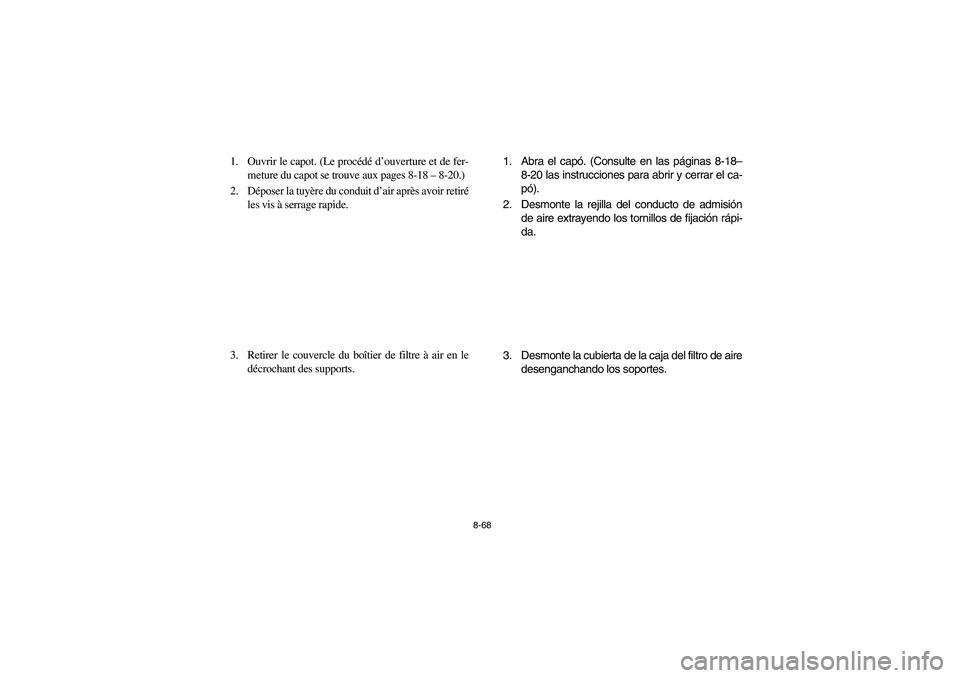

8-68
1. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux pages 8-18– 8-20.)
2. Déposer la tuyère du conduit d’air après avoir retiré
les vis à serrage rapide.
3. Retirer le couvercle du boîtier de filtre à air en le
décrochant des supports.1. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó).
2. Desmonte la rejilla del conducto de admisión
de aire extrayendo los tornillos de fijación rápi-
da.
3. Desmonte la cubierta de la caja del filtro de aire
desenganchando los soportes.
EE.book Page 68 Monday, October 8, 2007 4:48 PM

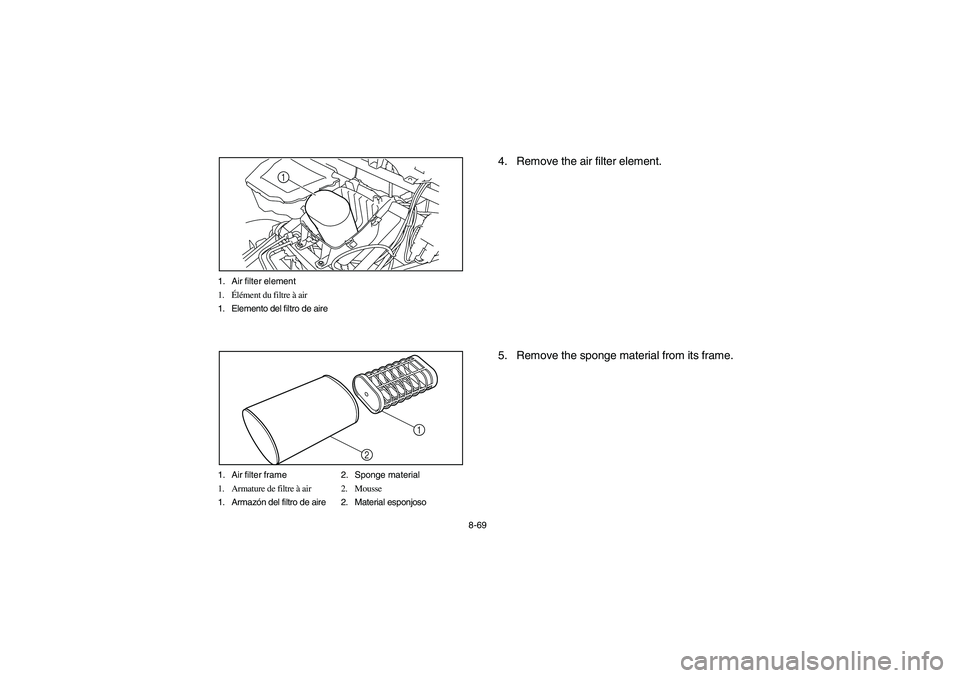

8-69 1. Air filter element
1.Élément du filtre à air
1. Elemento del filtro de aire
1
1. Air filter frame 2. Sponge material
1. Armature de filtre à air 2. Mousse
1. Armazón del filtro de aire 2. Material esponjoso
2
1
4. Remove the air filter element.
5. Remove the sponge material from its frame.
EE.book Page 69 Monday, October 8, 2007 4:48 PM

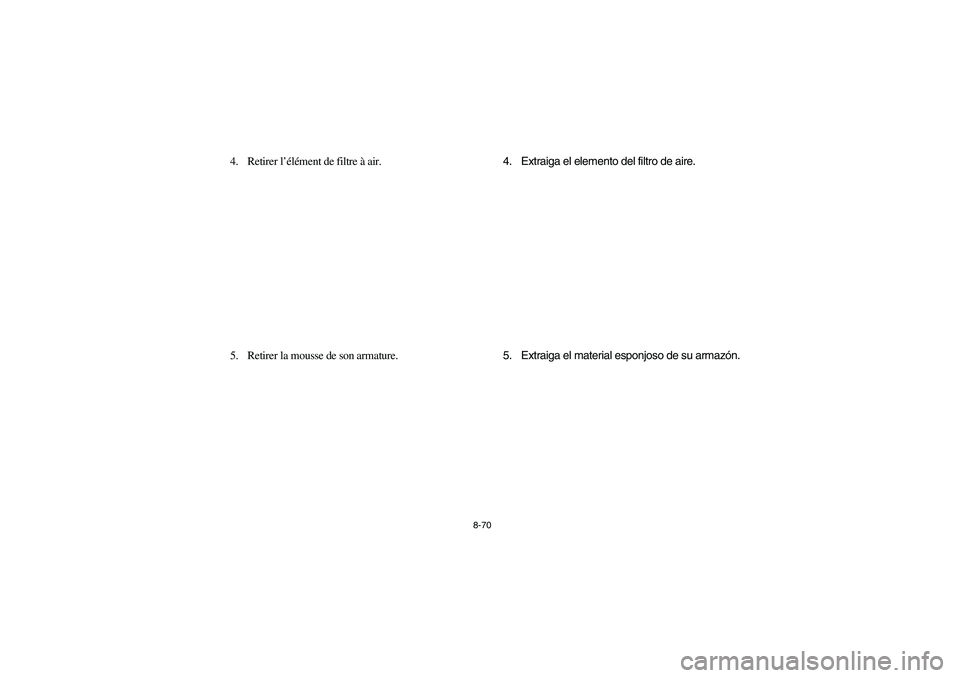

8-70
4. Retirer l’élément de filtre à air.
5. Retirer la mousse de son armature.4. Extraiga el elemento del filtro de aire.
5. Extraiga el material esponjoso de su armazón.
EE.book Page 70 Monday, October 8, 2007 4:48 PM

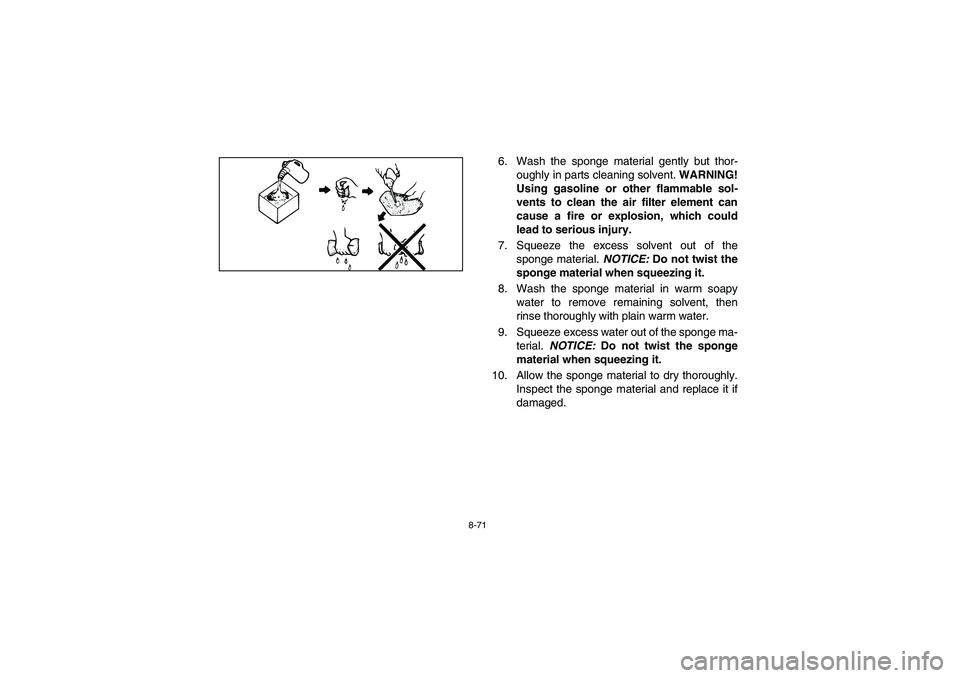

8-71
6. Wash the sponge material gently but thor-
oughly in parts cleaning solvent. WARNING!
Using gasoline or other flammable sol-
vents to clean the air filter element can
cause a fire or explosion, which could
lead to serious injury.
7. Squeeze the excess solvent out of the
sponge material. NOTICE: Do not twist the
sponge material when squeezing it.
8. Wash the sponge material in warm soapy
water to remove remaining solvent, then
rinse thoroughly with plain warm water.
9. Squeeze excess water out of the sponge ma-
terial. NOTICE: Do not twist the sponge
material when squeezing it.
10. Allow the sponge material to dry thoroughly.
Inspect the sponge material and replace it if
damaged.
EE.book Page 71 Monday, October 8, 2007 4:48 PM

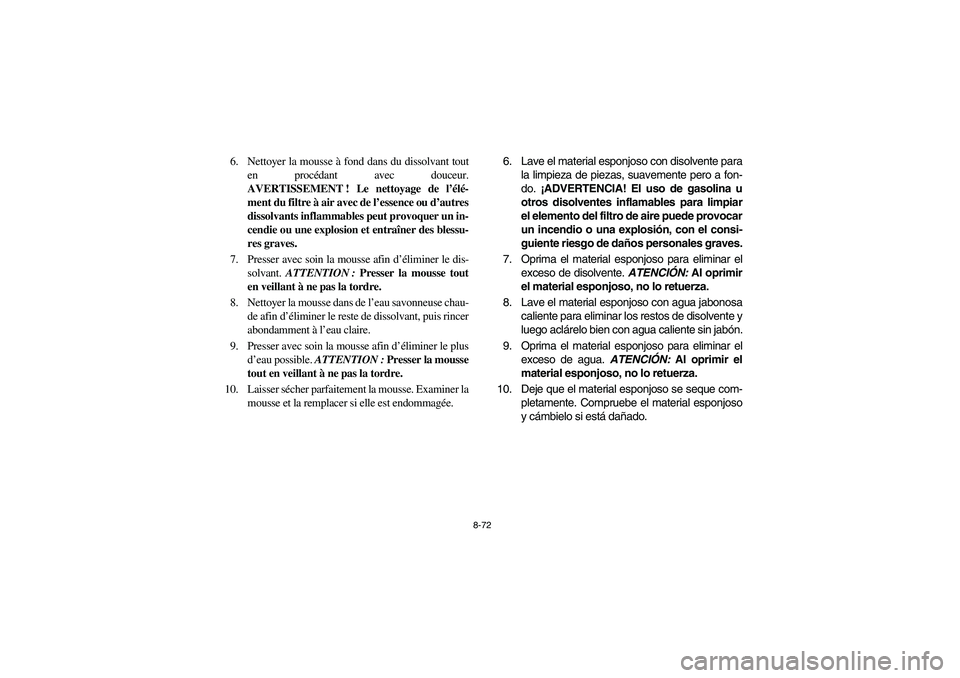

8-72
6. Nettoyer la mousse à fond dans du dissolvant tout
en procédant avec douceur.
AVERTISSEMENT ! Le nettoyage de l’élé-
ment du filtre à air avec de l’essence ou d’autres
dissolvants inflammables peut provoquer un in-
cendie ou une explosion et entraîner des blessu-
res graves.
7. Presser avec soin la mousse afin d’éliminer le dis-
solvant. ATTENTION : Presser la mousse tout
en veillant à ne pas la tordre.
8. Nettoyer la mousse dans de l’eau savonneuse chau-
de afin d’éliminer le reste de dissolvant, puis rincer
abondamment à l’eau claire.
9. Presser avec soin la mousse afin d’éliminer le plus
d’eau possible. ATTENTION : Presser la mousse
tout en veillant à ne pas la tordre.
10. Laisser sécher parfaitement la mousse. Examiner la
mousse et la remplacer si elle est endommagée.6. Lave el material esponjoso con disolvente para
la limpieza de piezas, suavemente pero a fon-
do. ¡ADVERTENCIA! El uso de gasolina u
otros disolventes inflamables para limpiar
el elemento del filtro de aire puede provocar
un incendio o una explosión, con el consi-
guiente riesgo de daños personales graves.
7. Oprima el material esponjoso para eliminar el
exceso de disolvente. ATENCIÓN: Al oprimir
el material esponjoso, no lo retuerza.
8. Lave el material esponjoso con agua jabonosa
caliente para eliminar los restos de disolvente y
luego aclárelo bien con agua caliente sin jabón.
9. Oprima el material esponjoso para eliminar el
exceso de agua. ATENCIÓN: Al oprimir el
material esponjoso, no lo retuerza.
10. Deje que el material esponjoso se seque com-
pletamente. Compruebe el material esponjoso
y cámbielo si está dañado.
EE.book Page 72 Tuesday, October 9, 2007 10:37 AM

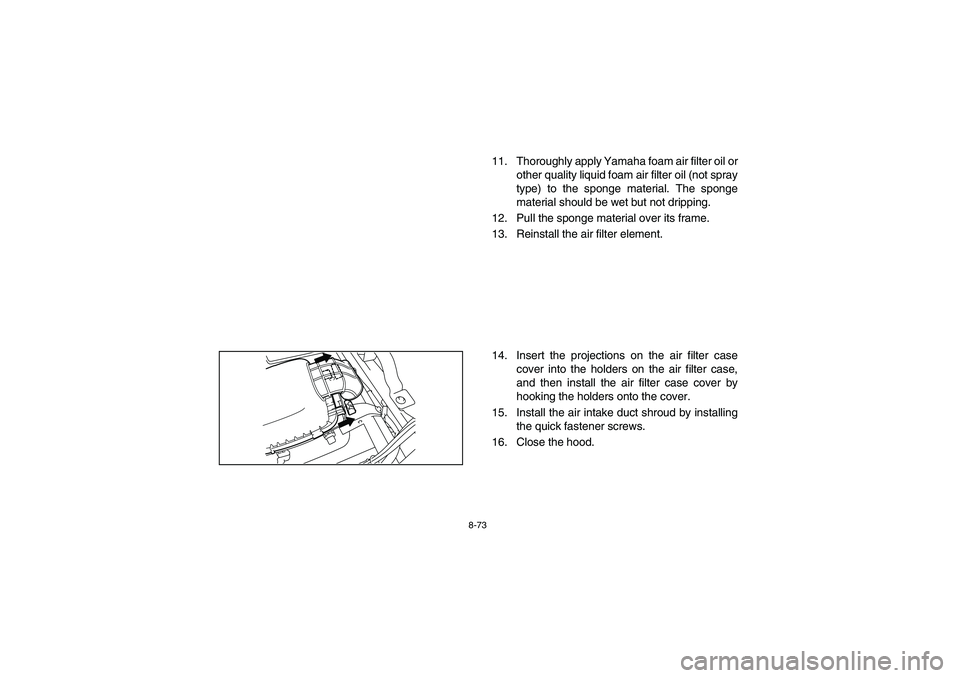

8-73
11. Thoroughly apply Yamaha foam air filter oil or
other quality liquid foam air filter oil (not spray
type) to the sponge material. The sponge
material should be wet but not dripping.
12. Pull the sponge material over its frame.
13. Reinstall the air filter element.
14. Insert the projections on the air filter case
cover into the holders on the air filter case,
and then install the air filter case cover by
hooking the holders onto the cover.
15. Install the air intake duct shroud by installing
the quick fastener screws.
16. Close the hood.
EE.book Page 73 Monday, October 8, 2007 4:48 PM

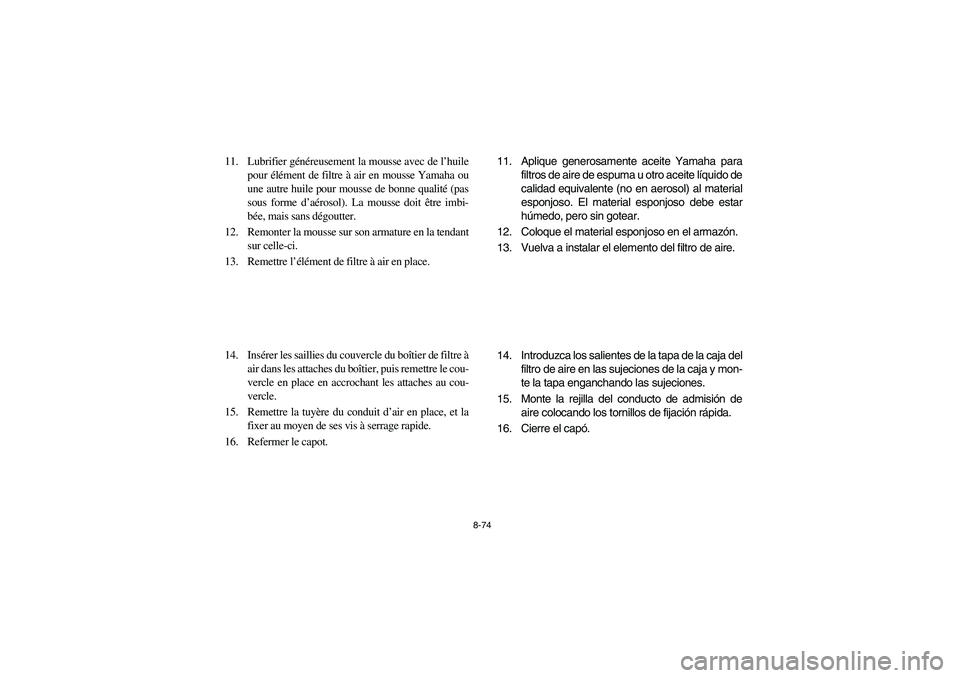

8-74
11. Lubrifier généreusement la mousse avec de l’huile
pour élément de filtre à air en mousse Yamaha ou
une autre huile pour mousse de bonne qualité (pas
sous forme d’aérosol). La mousse doit être imbi-
bée, mais sans dégoutter.
12. Remonter la mousse sur son armature en la tendant
sur celle-ci.
13. Remettre l’élément de filtre à air en place.
14. Insérer les saillies du couvercle du boîtier de filtre à
air dans les attaches du boîtier, puis remettre le cou-
vercle en place en accrochant les attaches au cou-
vercle.
15. Remettre la tuyère du conduit d’air en place, et la
fixer au moyen de ses vis à serrage rapide.
16. Refermer le capot.11. Aplique generosamente aceite Yamaha para
filtros de aire de espuma u otro aceite líquido de
calidad equivalente (no en aerosol) al material
esponjoso. El material esponjoso debe estar
húmedo, pero sin gotear.
12. Coloque el material esponjoso en el armazón.
13. Vuelva a instalar el elemento del filtro de aire.
14. Introduzca los salientes de la tapa de la caja del
filtro de aire en las sujeciones de la caja y mon-
te la tapa enganchando las sujeciones.
15. Monte la rejilla del conducto de admisión de
aire colocando los tornillos de fijación rápida.
16. Cierre el capó.
EE.book Page 74 Monday, October 8, 2007 4:48 PM

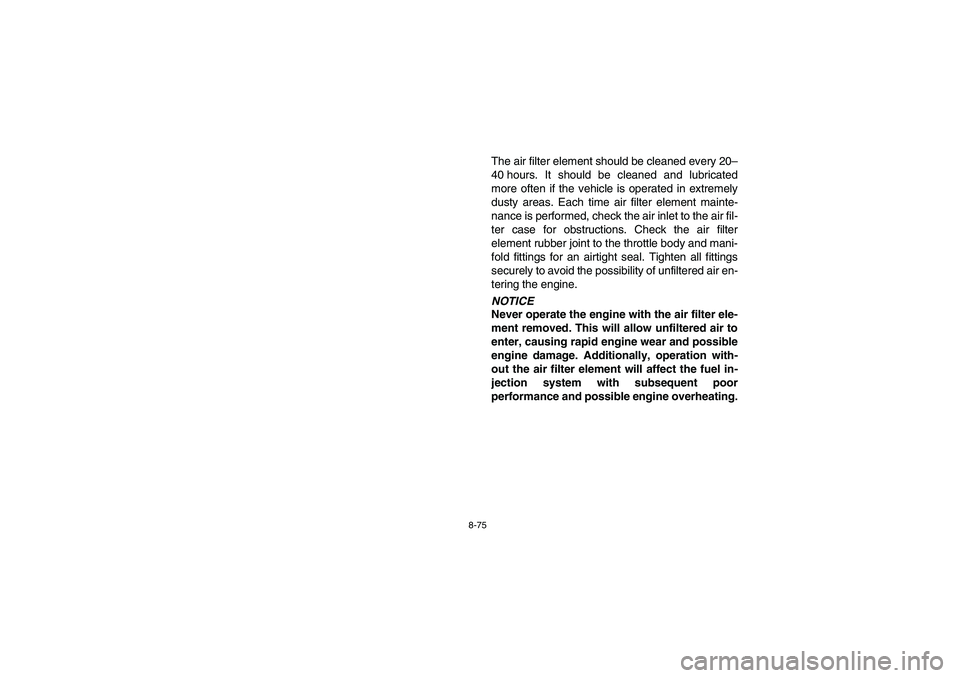

8-75
The air filter element should be cleaned every 20–
40 hours. It should be cleaned and lubricated
more often if the vehicle is operated in extremely
dusty areas. Each time air filter element mainte-
nance is performed, check the air inlet to the air fil-
ter case for obstructions. Check the air filter
element rubber joint to the throttle body and mani-
fold fittings for an airtight seal. Tighten all fittings
securely to avoid the possibility of unfiltered air en-
tering the engine.NOTICE
Never operate the engine with the air filter ele-
ment removed. This will allow unfiltered air to
enter, causing rapid engine wear and possible
engine damage. Additionally, operation with-
out the air filter element will affect the fuel in-
jection system with subsequent poor
performance and possible engine overheating.
