ESP YAMAHA SR400 2016 Bruksanvisningar (in Swedish)

Innehåll
Säkerhetsinformation....................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ..... ....................... 2-1
Sedd från höger.......... ..................... 2-2
Reglage och instrument .................. 2-3
Instrument och
kontrollfunktioner ............................. 3-1
Huvudströmbrytare/styrlås .............. 3-1
Indikeringslampor och varningslampor ............................ 3-2
Hastighetsmätare ............................ 3-3
Varvräknare ..................................... 3-4
Styrarmaturer .................................. 3-4
Kopplingshandtag..... ....................... 3-5
Växelpedal....... ................................ 3-6
Bromshandtag ................................. 3-6
Bromspedal ..................................... 3-7
Tanklock .......................................... 3-7
Bränsle ............................................ 3-8
Bränsletankens ventilations- /överloppsslang .......................... 3-10
Katalysator .................................... 3-10
Bensinkran .................................... 3-11
Startkick......................................... 3-11
Tryckavlastningsspak . ................... 3-12
Sadel ............ ............................. .... 3-12
Justering av stötdämpare .............. 3-13
Sidostöd ........................................ 3-13
Avstängningssystem för tändkrets .................................... 3-14
För din egen säkerhet – kontroller
före körning ....................................... 4-1
Hantering och viktiga punkter vid
körning ............................................... 5-1
Start av motorn ................................ 5-2
Startproblem .................................... 5-3
Växling............................................. 5-3
Tips för att sänka
bränsleförbrukningen ................... 5-5
Inkörning av motorn......................... 5-5
Parkering ......................................... 5-6 Periodiskt underhåll och
justering
............................................ 6-1
Ägarens verktygssats...................... 6-2
Tabell över regelbunden skötsel
för emissionssystemet ................. 6-3
Tabell över allmän skötsel och smörjning ..................................... 6-4
Lossa och sätta fast panelen .......... 6-7
Kontroll av tändstif tet ...................... 6-8
Motorolja och oljefilter ..................... 6-9
Byte av luftfiltret ............................ 6-12
Kontroll av tomgång svarvtalet....... 6-13
Kontroll av gashandtagets spel ..... 6-14
Ventilspel ...................................... 6-14
Däck .............................................. 6-15
Ekerhjul ......................................... 6-16
Justering av kopplingshandtagets spel ............................................ 6-17
Justera bromshandtagets spel ...... 6-17
Justering av bromspedalens höjd och spel ..................................... 6-18
Kontroll av växelpedal ................... 6-20
Bromljuskontakter ......................... 6-20
Kontroll av bromsbelägg fram och bromsbackar bak ...................... 6-21
Kontroll av bromsvätskenivån ....... 6-22
Byte av bromsvätska .................... 6-23
Kedjespänning .............................. 6-23
Rengöring och smörjning av kedjan ........................................ 6-25
Kontroll och smörjning av kablar ......................................... 6-25
Kontroll av och smörjning av
gashandtag och kabel ............... 6-26
Kontroll av och smörjning av broms- och kopplingshandtag ... 6-26
Kontroll och smörjning av bromspedal ................................ 6-27
Kontroll och smörjning av
mittstöd och sidostöd ................. 6-27
Smörjning av svingarmens ledpunkter .................................. 6-28
Kontroll av framgaffeln .................. 6-28
Kontroll av styrningen ................... 6-29
Kontroll av hjullager ...................... 6-29
Batteri............................................ 6-30
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Säkerhetsinformation
1-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ställningar är viktiga för korrekt kör-
ning. Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över motorcy-
keln.
Passageraren ska alltid hålla i föra- ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
Kör aldrig alkohol- eller narkotikapå-
verkad.
Denna motorcykel är endast konstrue-
rad för att köra på vägar. Den är inte
lämplig för terrängkörning.
Skyddskläder
De flesta dödsolyckor med motorcyklar be-
ror på huvudskador. Att använda hjälm är
den allra främsta faktorn för att förhindra el-
ler minska huvudskador.
Använd alltid en godkänd hjälm.
Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
Att använda jacka, kraftiga stövlar,
byxor, handskar etc., är effektivt för att
förhindra eller minska skrubbsår och
skärsår.
Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar,
fotstöd eller i hjulen och orsaka skador
eller en olycka.
Använd alltid skyddskläder som täcker
benen, anklarna och fötterna. Motorn
och avgassystemet är mycket heta un-
der och efter användningen och kan
orsaka brännskador.
Passagerare ska också iaktta försiktig-
hetsåtgärderna ovan. Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om
du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvir ring och till slut död.
Kolmonoxid är en färglös, luktlös och smak-
lös gas som kan vara närvarande trots att
du inte kan se eller lukta avgaser. Livsfarli-
ga nivåer av kolmonoxid kan snabbt byggas
upp och du kan plötsligt bli oförmögen att
vidta åtgärder för att rädda dig själv. Livsfar-
liga nivåer av kolmonoxid kan dröja sig kvar
i flera timmar eller dagar på instängda eller
dåligt ventilerade platser. Om du känner
symptom på kolmonoxidförgiftning ska du
omedelbart lämna platsen, gå ut i friska luf-
ten och SÖKA LÄKARHJÄLP.
Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ve ntilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dörrar.
Lastning
Om du sätter på tillbehör på motorcykeln el-
ler lastar den kan stabiliteten och hantering-
en påverkas negativt om motorcykelns
viktfördelning ändras. För att undvika risken
för olyckor, var ytterst försiktig när du lastar
motorcykeln eller sätter på tillbehör på den.
Var extra försiktig när du kör en motorcykel
med last eller tillbehör. Nedan följer några
allmänna riktlinjer om hur du lastar motorcy-
keln tillsammans med information om tillbe-
hören:
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
2RD-F8199-M1.book 2 ページ ２０１５年９月２３日　水曜日　午後１時２９分

För din egen säkerhet – kontroller före körning
4-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Kedja Kontrollera kedjespänningen.
Justera vid behov.
Kontrollera kedjans skick.
Smörj om det behövs. 6-23,
6-25
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttrycket.
Korrigera vid behov. 6-15,
6-16
Växelpedal Kontrollera att det går mjukt.
Korrigera vid behov. 6-20
Bromspedal Kontrollera att det går mjukt.
Smörj ledpunkten om det behövs. 6-27
Broms- och kopplings-
handtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
6-26
Mittstöd, sidostöd Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 6-27
Ramfästen Kontrollera att alla muttrar, bu
ltar och skruvar är ordent-
ligt åtdragna.
Dra åt om det behövs. —
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
Sidostödets kontakt Kontrollera funktionen på avstängningssystemet för
tändkrets.
Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-13
ARTIKEL
KONTROLLERSIDAN
2RD-F8199-M1.book 2 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU64031
Tabell över allmän skötsel och smörjning
NR. ARTIKEL
1 Luftfilter Byt ut. Var 20000 km (12500 mi)
2 Koppling Kontrollera funktionen.
Ställ in. 
3 *Kamkedja Kontrollera kamkedjespänna-
ren.
Justera vid behov. 
4 *Tryckavlastnings-
system Kontrollera funktionen.
Justera eller byt ut kabeln.

5 *Frambroms Kontrollera funktionen, vätske-
nivån och eventuellt läckage.
Justera bromsreglagets spel. 
Byt bromsbelägg. Så snart som de är nerslitna till
gränsen
6 *Bakbroms Kontrollera funktion och justera
bromspedalens spel. 
Byt bromsbackar. Så snart som de är nerslitna till
gränsen
7 *Bromsslang Kontrollera om de har sprickor
eller andra skador.
Kontrollera att dragningen och fastsättningen är rätt. 
Byt ut. Vart 4:e år
8 *Bromsvätska Byt. Vartannat år
9 *Hjul Kontrollera om de är skeva, om
ekrarna är spända eller om de
har skador.
Justera ekerspänningen vid behov. 
10 *Däck Kontrollera mönsterdjup och om
de har skador.
Byt vid behov.
Kontrollera lufttrycket.
Korrigera vid behov. 
11 *Hjullager Kontrollera lagerspel och om de
har skador. X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.66121824
2RD-F8199-M1.book 4 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14

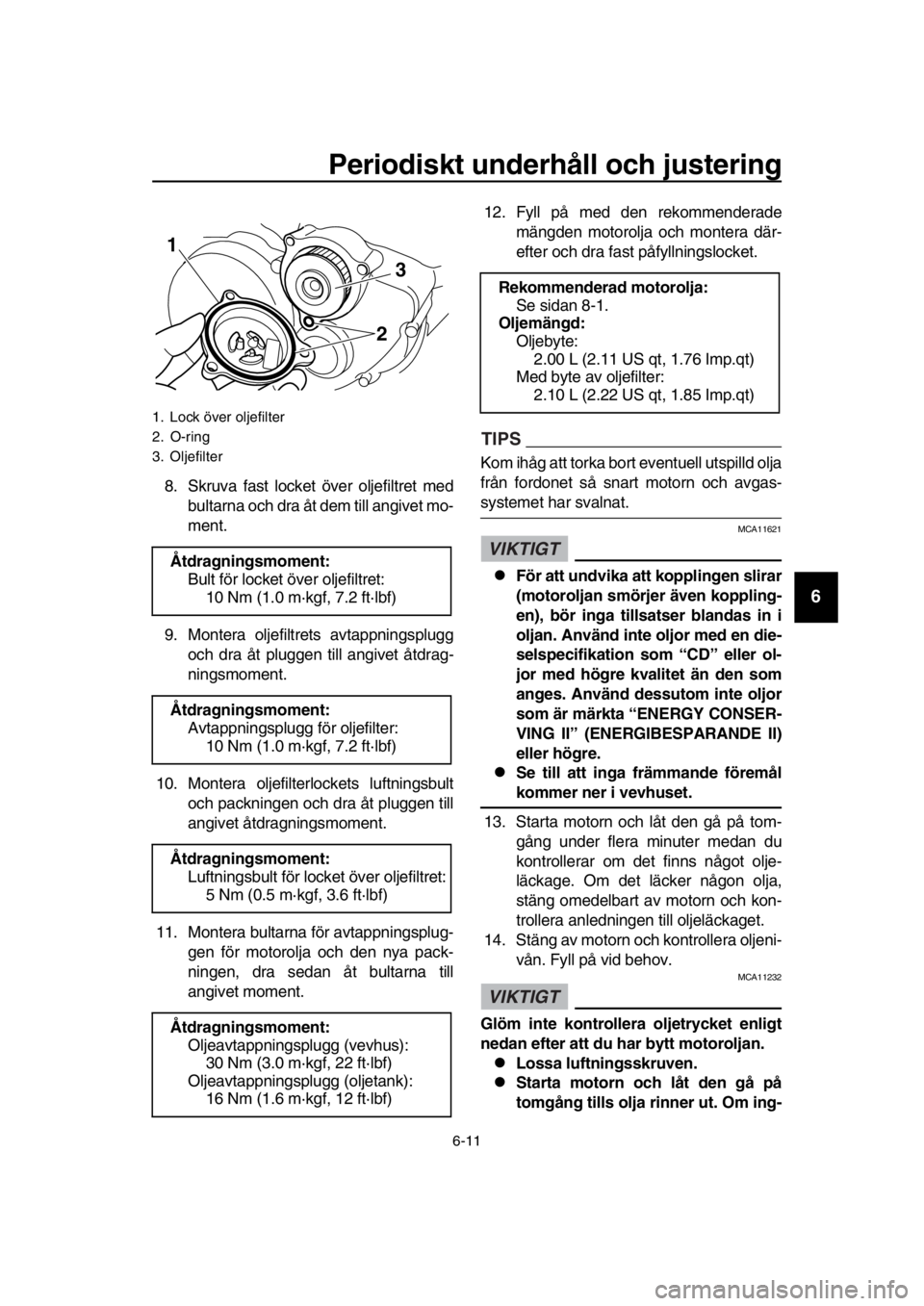

8. Skruva fast locket över oljefiltret med bultarna och dra åt dem till angivet mo-
ment.
9. Montera oljefiltrets avtappningsplugg och dra åt pluggen till angivet åtdrag-
ningsmoment.
10. Montera oljefilterlockets luftningsbult och packningen och dra åt pluggen till
angivet åtdragningsmoment.
11. Montera bultarna för avtappningsplug- gen för motorolja och den nya pack-
ningen, dra sedan åt bultarna till
angivet moment. 12. Fyll på med den rekommenderade
mängden motorolja och montera där-
efter och dra fast påfyllningslocket.
TIPS
Kom ihåg att torka bort eventuell utspilld olja
från fordonet så snart motorn och avgas-
systemet har svalnat.
VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörje r även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.
Se till att inga främmande föremål
kommer ner i vevhuset.
13. Starta motorn och låt den gå på tom- gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
14. Stäng av motorn och kontrollera oljeni-
vån. Fyll på vid behov.
VIKTIGT
MCA11232
Glöm inte kontrollera oljetrycket enligt
nedan efter att du har bytt motoroljan.
Lossa luftningsskruven.
Starta motorn och låt den gå på
tomgång tills olja rinner ut. Om ing-
1. Lock över oljefilter
2. O-ring
3. Oljefilter
Åtdragningsmoment:Bult för locket över oljefiltret:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Åtdragningsmoment: Avtappningsplugg för oljefilter:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Åtdragningsmoment: Luftningsbult för locket över oljefiltret:5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Åtdragningsmoment: Oljeavtappningsplugg (vevhus):30 Nm (3.0 m·kgf, 22 ft·lbf)
Oljeavtappningsplugg (oljetank): 16 Nm (1.6 m·kgf, 12 ft·lbf)
2
1
3
Rekommenderad motorolja:Se sidan 8-1.
Oljemängd: Oljebyte:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Med byte av oljefilter: 2.10 L (2.22 US qt, 1.85 Imp.qt)
2RD-F8199-M1.book 11 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3. Dra åt låsmuttern.
VARNING
MWA11232
När bromspedalens läge har justerats,
måste bromspedalens spel justeras.
Bromspedalens spel
Mät bromspedalens spel så som visas.
Kontrollera regelbundet bromspedalens
spel och justera det vid behov enligt följan-
de.
För att öka bromspedalens spel ska juste-
ringsmuttern på bromsst ången vridas i rikt-
ning (a). För att minska bromspedalens spel
ska justeringsmuttern vridas i riktning (b).
VARNING
MWA10681
Efter justering av kedjespänningen,
eller om bakhjulet tagits bort och
satts tillbaka, måste bromspeda-
lens spel kontrolleras.
Be en Yamaha-återförsäljare att ut-
föra justeringen om den inte kan ut-
föras så som beskrivs ovan.
När bromspedalens spel har juste-
rats, kontrollera att bromsljuset
fungerar.

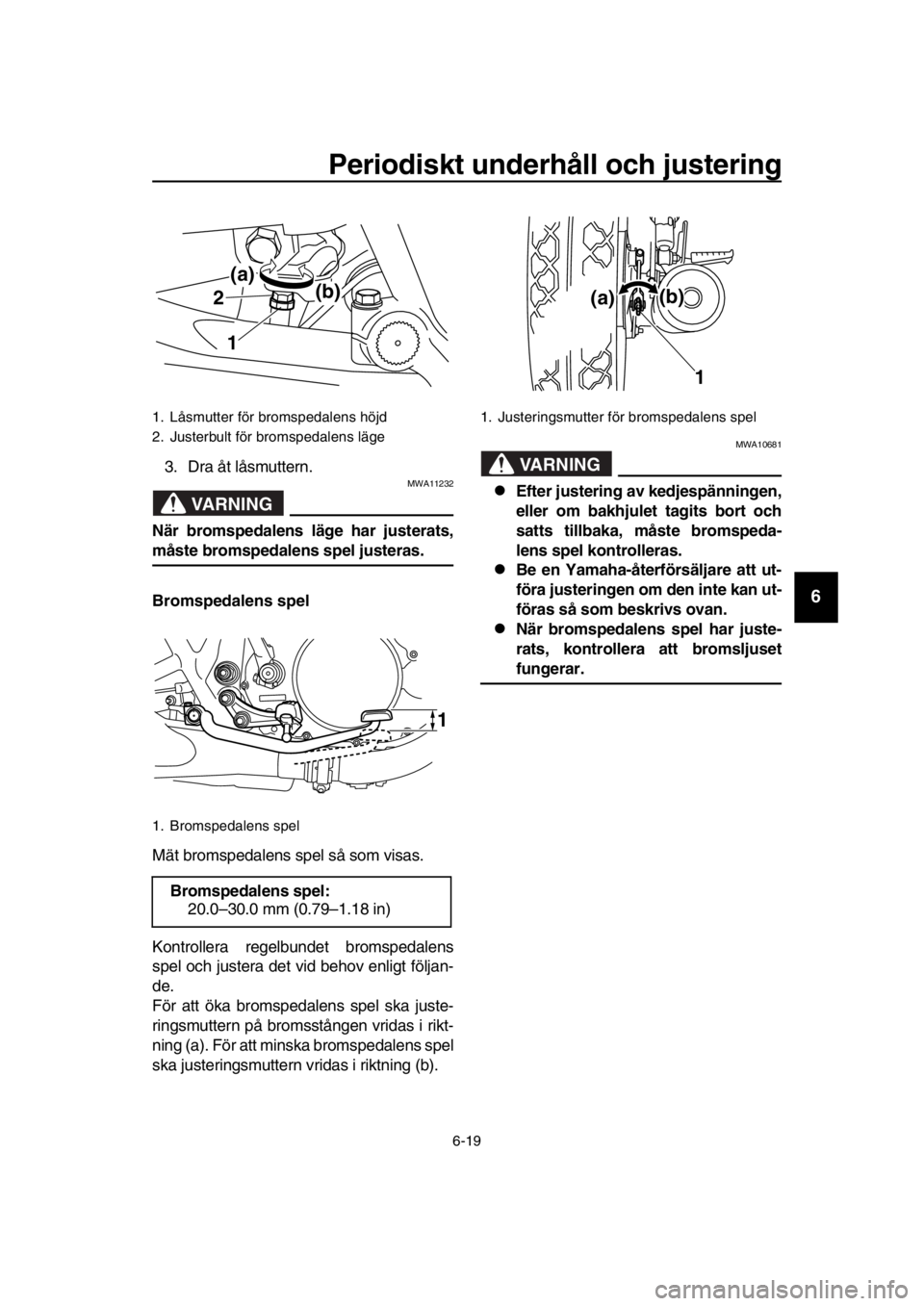

1. Låsmutter för bromspedalens höjd
2. Justerbult för bromspedalens läge
1. Bromspedalens spel
Bromspedalens spel: 20.0–30.0 mm (0.79–1.18 in)
1
2
(b)
(a)
1
1. Justeringsmutter för bromspedalens spel
(b)
(a)
1
2RD-F8199-M1.book 19 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU22724
Byte av bromsvätska
Låt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangen bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
Oljetätningar: Byt vartannat år.
Bromsslang: Byt vart fjärde år.
MAU22762
Kedjespänning
Kedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU59593För att kontrollera kedjespänningen 1. Ställ upp motorcykeln på sitt mittstöd.
2. Lägg växeln i neutralläge.
3. Tryck på drivkedjan i mitten mellan drivaxeln och bakhjulsaxeln med en
kraft av 50 N (5.0 kgf, 11 lbf).
4. Mät kedjespänningen som visas på bilden.
5. Om kedjespänningen inte stämmer måste den justeras enligt följande.
MAU59642För att justera kedjespänningen
Rådgör med en av Ya mahas återförsäljare
innan du justerar kedjespänningen. 1. Ta ner motorcyke ln från mittstödet,
och fäll sedan ner sidostödet.
2. Lossa justermuttern för bromspeda- lens spel, bromsmomentstaget och
axelmuttern.
Kedjespänning:
30.0–40.0 mm (1.18–1.57 in)

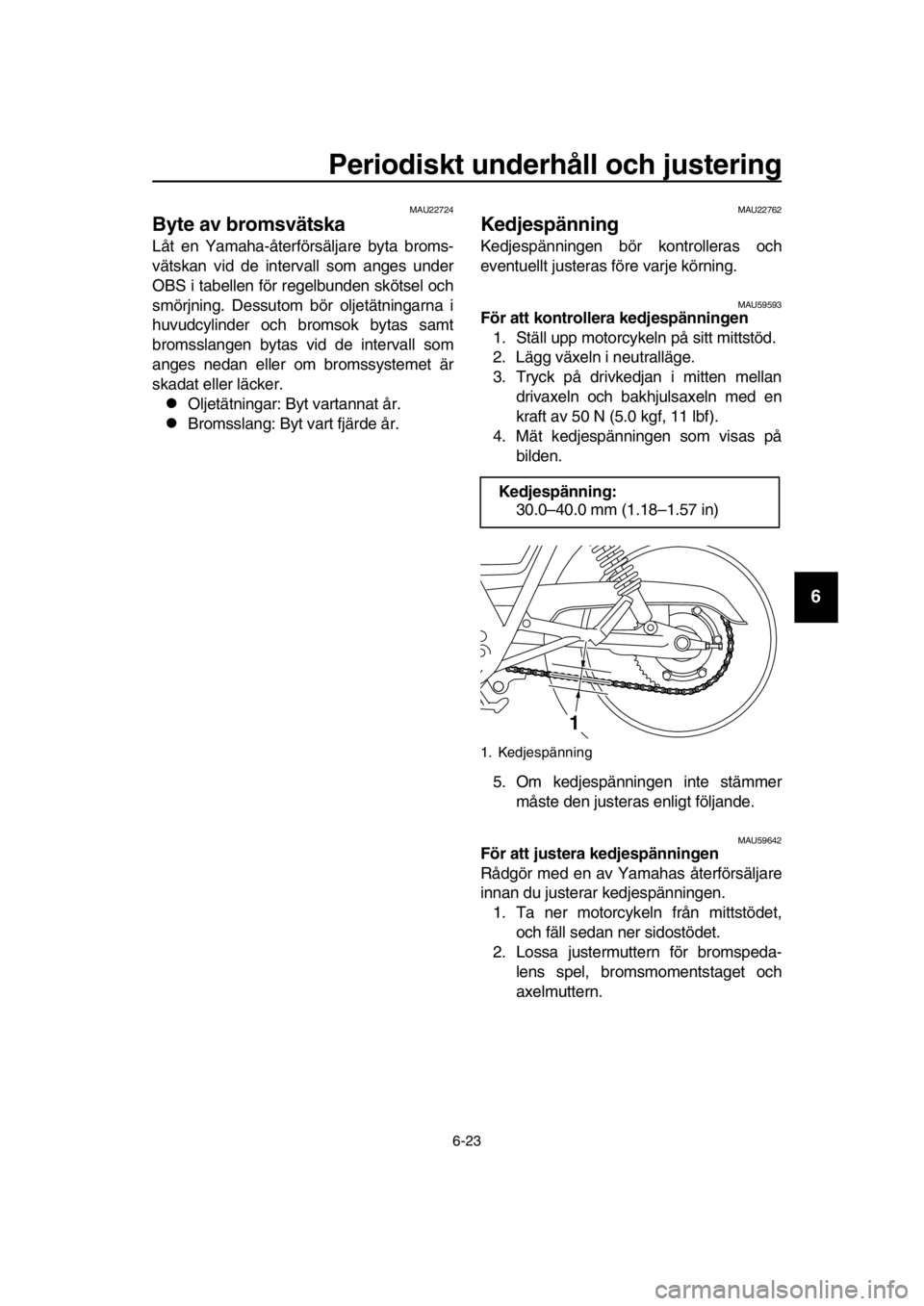

1. Kedjespänning
1
2RD-F8199-M1.book 23 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3. Lossa låsmuttern för kedjesträckaren
på svingarmens båda ändar.
4. Ställ upp motorcykeln på sitt mittstöd.
5. För att sträcka kedjan, vrid justerbulten för kedjespänning i vardera änden av
svingarmen i riktning (a). För att slacka
kedjan, vrid justerbulten på svingar-
mens båda sidor i riktning (b), och
tryck bakhjulet framåt. VIKTIGT: En
felaktig kedjespänning kan belasta
motorn för mycket såväl som andra
vitala delar på motorcykeln, vilket
kan leda till att kedjan kuggar över
eller brister. För att hindra att detta
inträffar bör du se till att kedjespän-
ningen håller sig inom specifikatio-
nerna.
[MCA10572]
TIPS
Använd riktmarkeringarna på båda sidor om
svingarmen och kontrollera att båda kedje-
sträckarna är i samma läge så att hjulet blir
rätt inriktat. 6. Ta ner motorcykeln från mittstödet,
och fäll sedan ner sidostödet.
7. Dra åt båda låsmuttrarna på kedje-
sträckarna till angivet moment och dra
sedan åt axelmuttern och bromsmo-
mentmuttern till angivna moment.
8. Justera bromspedalens spel. (Se si- dan 6-18.)
VARNING
MWA10661
När bromspedalens spel har justerats,
kontrollera att bromsljuset fungerar.
9. Kontrollera att kedjesträckarna är i samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind-
rat.

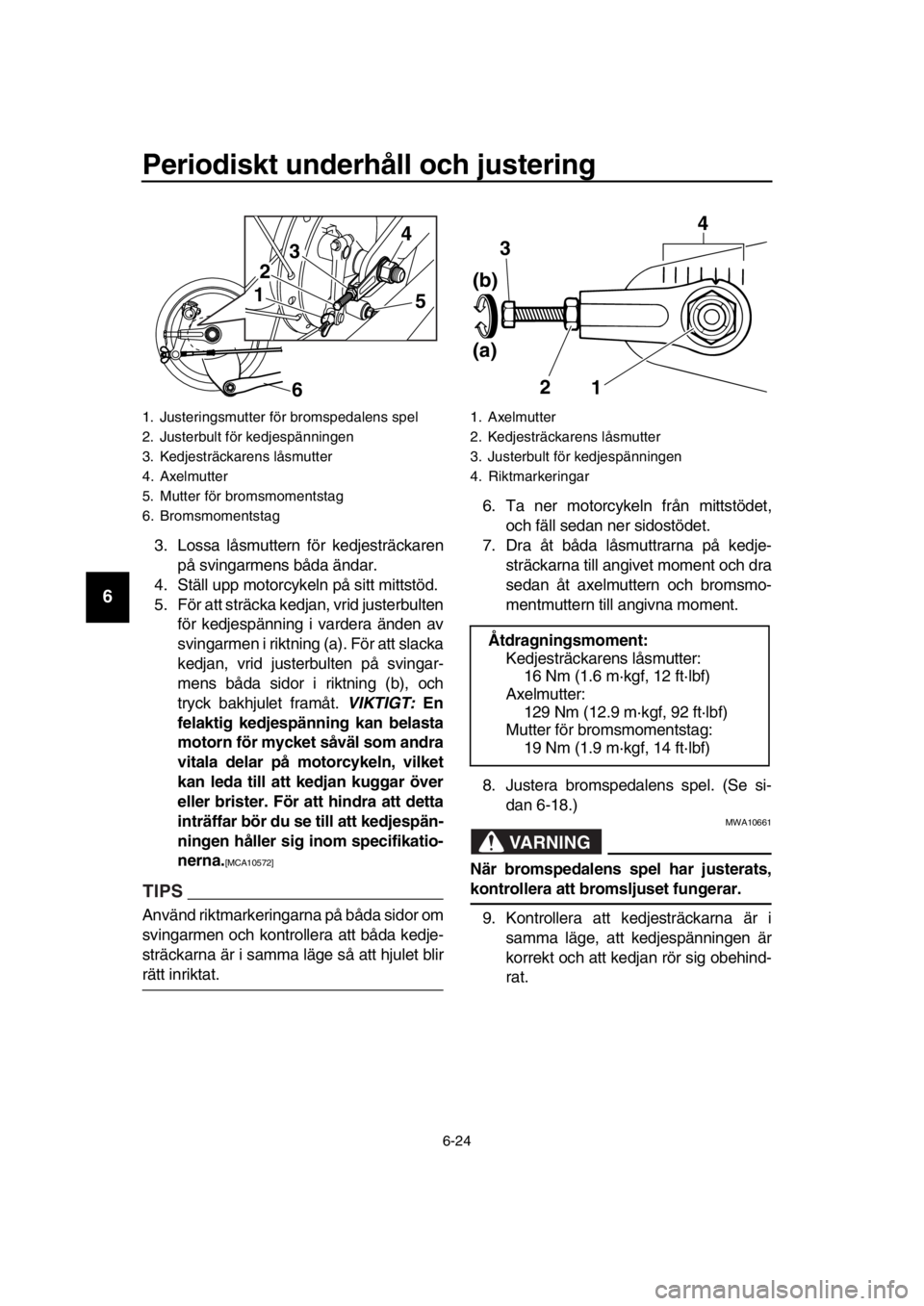

1. Justeringsmutter för bromspedalens spel
2. Justerbult för kedjespänningen
3. Kedjesträckarens låsmutter
4. Axelmutter
5. Mutter för bromsmomentstag
6. Bromsmomentstag
6
12
3
4
5
1. Axelmutter
2. Kedjesträckarens låsmutter
3. Justerbult för kedjespänningen
4. Riktmarkeringar
Åtdragningsmoment: Kedjesträckarens låsmutter:16 Nm (1.6 m·kgf, 12 ft·lbf)
Axelmutter: 129 Nm (12.9 m·kgf, 92 ft·lbf)
Mutter för bromsmomentstag:
19 Nm (1.9 m·kgf, 14 ft·lbf)
1
2
(a) (b)
3
4
2RD-F8199-M1.book 24 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-38
1
2
3
4
5
6
7
8
9
10
11
12
13
14
4. För in hjulaxeln från vänster sida och montera brickan och axelmuttern.
5. Ta ner motorcykeln från mittstödet så att framhjulet är i kontakt med underla-
get och fäll sedan ned sidostödet.
6. Dra åt axelmuttern och hjulaxelfästets
muttrar till specificerade åtdragnings-
moment.
7. Bromsa med fram bromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjuk t trycks ihop och
går upp igen.
8. Anslut hastighetsmätarens kabel.
MAU25081
Bakhjul
MAU59614
För att ta bort bakhjulet
VARNING
MWA10822
Se till att den står stadigt så att den inte
faller omkull under arbetet och orsakar
personskador.
1. Lossa axelmuttern och muttern för bromsmomentstaget vid bromssköl-
den.
2. Koppla loss bromsmomentstaget från bromsskölden genom att ta bort mut-
ter, bricka och bult.
3. Ställ upp motorcykeln på sitt mittstöd.
4. Ta bort justermuttern för bromspeda- lens spel och koppla loss bromsstång-
en från bromsens hävarm.
5. Lossa låsmuttern för kedjesträckaren
och justerbulten för kedjespänningen

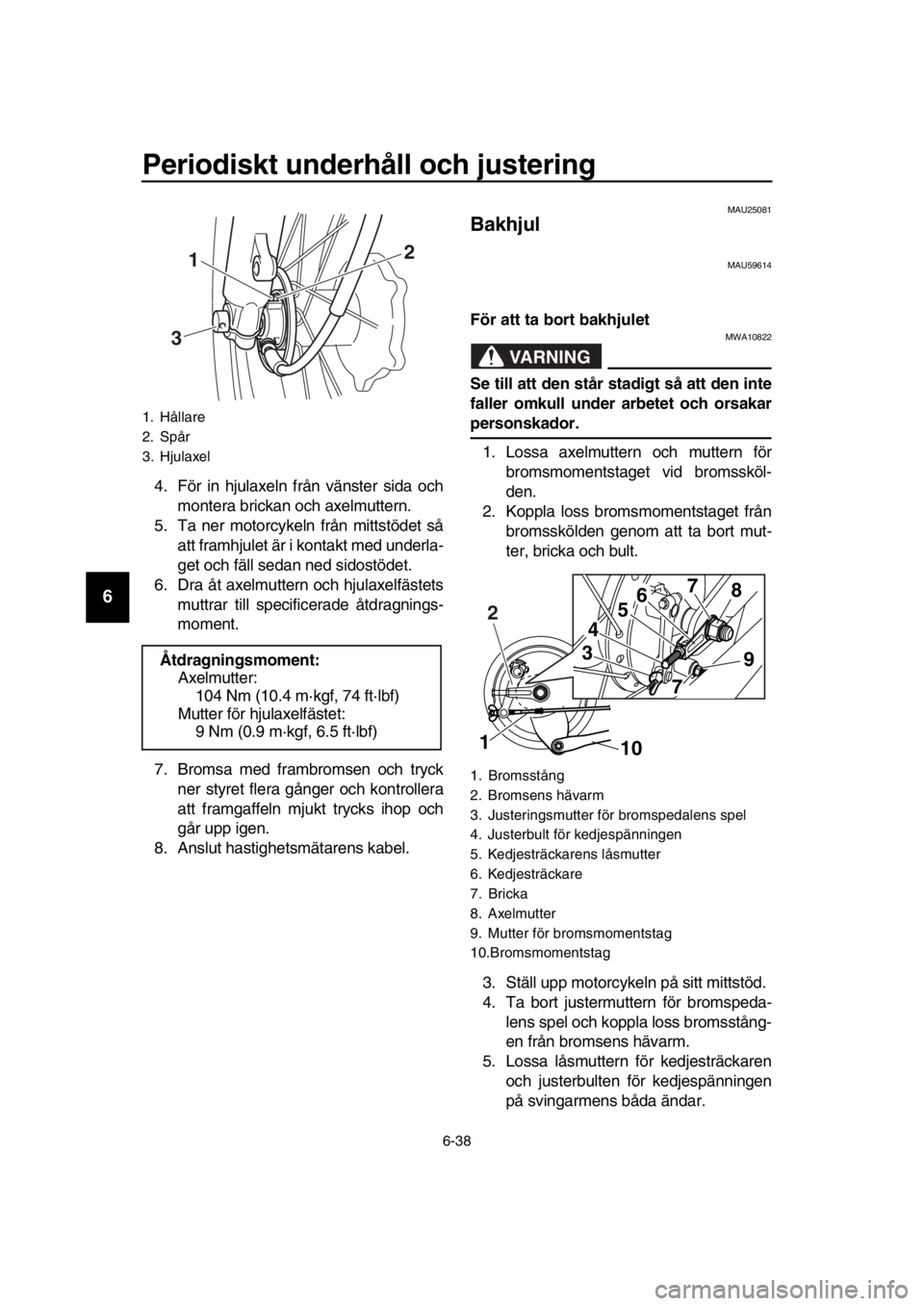

på svingarmens båda ändar.1. Hållare
2. Spår
3. Hjulaxel
Åtdragningsmoment:Axelmutter:104 Nm (10.4 m·kgf, 74 ft·lbf)
Mutter för hjulaxelfästet:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
1
3 2
1. Bromsstång
2. Bromsens hävarm
3. Justeringsmutter för bromspedalens spel
4. Justerbult för kedjespänningen
5. Kedjesträckarens låsmutter
6. Kedjesträckare
7. Bricka
8. Axelmutter
9. Mutter för bromsmomentstag
10.Bromsmomentstag
1
10
34
5
6
7
8
9
7
2
2RD-F8199-M1.book 38 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Periodiskt underhåll och justering
6-39
1
2
3
4
5
6
7
8
9
10
11
12
13
14
6. Ta bort axelmuttern och brickan.
7. Håll fast bakhjulet och dra ut hjulaxeln.
8. Ta bort kedjesträckarna och distan- sen.
9. Tryck hjulet framåt och ta därefter bort
kedjan från hjulets kuggkrans.
TIPS
Kedjan behöver inte tas isär för att du ska
kunna ta bort eller montera bakhjulet.
För att montera bakhjulet1. Montera distansen på vänster sida av
hjulnavet.
2. Montera kedjesträckarna och hjulet genom att föra in hjulaxeln från vänster
sida.
3. Montera kedjan på bakhjulets kugg- hjul. 4. Montera brickan och axelmuttern.
5. Montera bromsst
ången på bromsens
hävarm och skruva fast justermuttern
för bromspedalens spel på broms-
stången.
6. Anslut bromsmom entstaget till broms-
skölden genom att montera bulten,
brickan och muttern.
7. Justera kedjespänningen. (Se sidan 6-23.)
8. Fäll ner motorcykeln från mittstödet så att bakhjulet berör underlaget och fäll
sedan ned sidostödet.
9. Dra åt bromsmom entstaget och axel-
muttern till angivet moment.
10. Justera bromspedalens spel. (Se si- dan 6-18.)
VARNING
MWA10661
När bromspedalens spel har justerats,
kontrollera att bromsljuset fungerar.

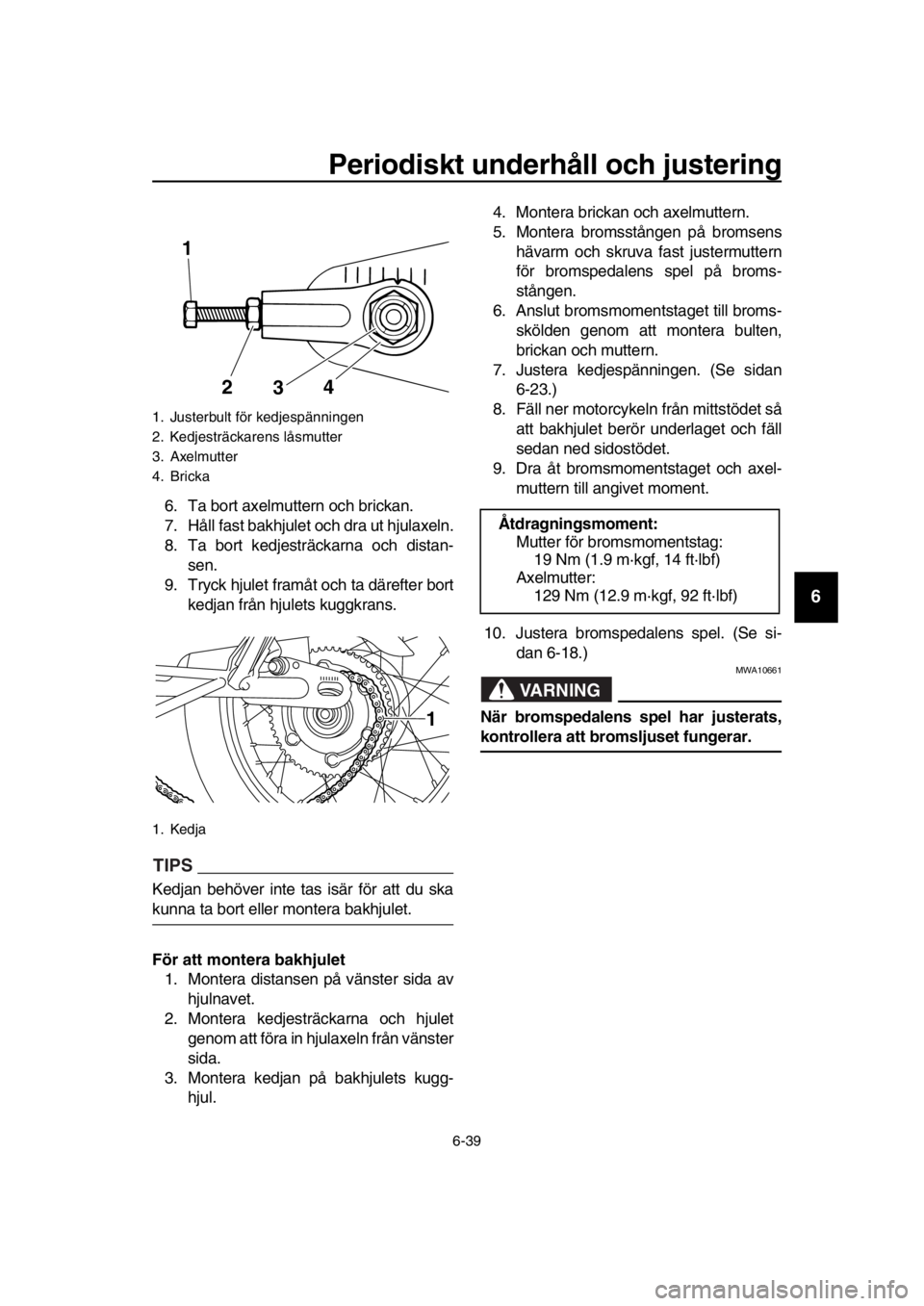

1. Justerbult för kedjespänningen
2. Kedjesträckarens låsmutter
3. Axelmutter
4. Bricka
1. Kedja
3
2
14
1
Åtdragningsmoment:
Mutter för br omsmomentstag:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Axelmutter: 129 Nm (12.9 m·kgf, 92 ft·lbf)
2RD-F8199-M1.book 39 ページ ２０１５年９月２３日　水曜日　午後１時２９分
