stop start YAMAHA SR400 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14

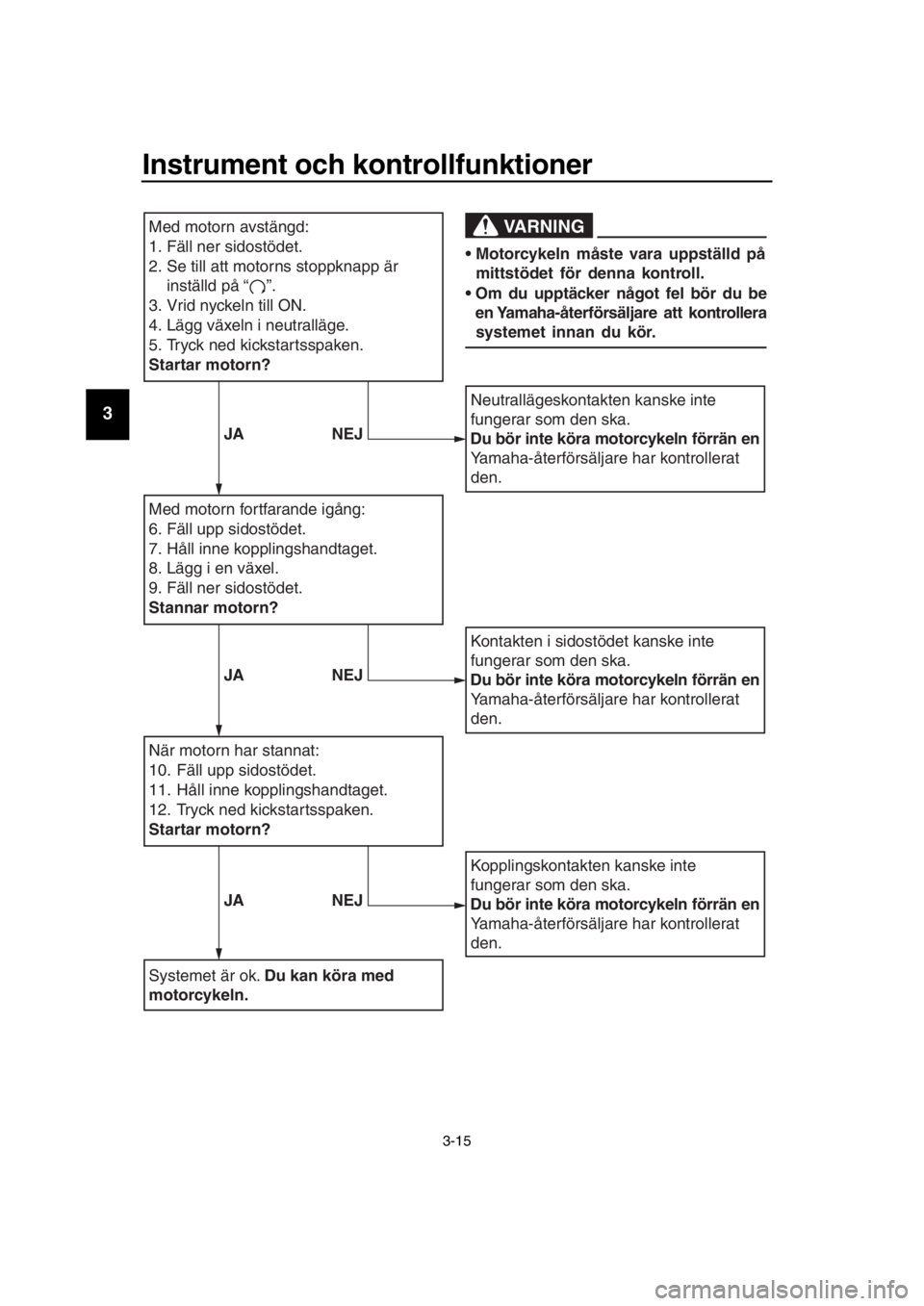

Med motorn a vstängd:
1. Fäll ner sidostödet.
2. Se till att motorns stoppknapp är
inställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutr alläge.
5. Tryck ned kickstart sspaken.
Startar motorn?
Med motorn fortf arande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck ned kickstart sspaken.
Startar motorn?
Systemet är ok. Du kan köra med
motorcykeln.
Neutr allägeskontakten kanske inte
funger ar som den ska.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at
den.
Kontakten i sidostödet kanske inte
funger ar som den ska.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at
den.
Kopplingskontakten kanske inte
funger ar som den ska.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at
den.
Motorcykeln måste vara uppställd på mittstödet för denna kontroll.
got fel bör du be
en Yamaha-återför säljare att kontrollera
systemet innan du kör.
JA NEJ
JANEJ
JANEJ
VARNING
2RD-F8199-M1.book 15 ページ ２０１５年９月２３日　水曜日　午後１時２９分

5-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU59360
TIPS
Den här modellen är utrustad med:
en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall ska du vrida nyckeln
till “OFF” och sedan till “ON”. Om detta
inte görs kommer motorn inte att starta
även om motorn går runt när kickstar-
ten trycks ner.
ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Om motorn stannar, trampa ner
kickstarten för att starta motorn igen.
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Hantering och viktiga punkter vid körning
5-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU59532
Start av motorn
För att tändkretsens avstängningssystem
(sidan 3-14) ska tillåta att motorn får startas
måste något av följande vara uppfyllt:
Växeln ligger i neutralläge.
En växel ligger i men kopplingshandta-
get är indraget och sidostödet är upp-
fällt.
1. Vrid bensinkranen till läge “ON”.
2. Vrid nyckeln till lä ge “ON” och ställ in
motorns stoppknapp på “ ”.
Varningslamporna för motorproblem
och bränslenivå bör lysa i ett par sek-
under för att sedan slockna.
VIKTIGT
MCA23270
Om en varningslampa inte tänds när
nyckeln vrids till läget “ON” eller en var-
ningslampa fortsätter att lysa, ska du
läsa sidan 3-2 angående kontroll av el-
kretsen för den varningslampan.
3. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
4. Stäng gasspjället helt och ansätt tryck- avlastningsspaken.
5. Tryck ner kickstarten långsamt till dess
startmärket visas på kickindikeringen.
6. Släpp tryckavlastningsspaken och släpp upp kickstarten, tryck sedan kraftigt ner kickstarten för att starta
motorn.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
1. Startmarkering
2. Kickindikering
21
2RD-F8199-M1.book 2 ページ ２０１５年９月２３日　水曜日　午後１時２９分

10-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Register
A
Avbländningskontakt ...............................3-5
Avstängningssystem för tändkrets ........3-14
B
Bakljus-/bromsljuslampa, byta...............6-35
Batteri ....................................................6-30
Blinkerslampa, byte ...............................6-36
Blinkersomkopplare .................................3-5
Bränsle ....................................................3-8
Bränsleförbrukning, tips för att sänka ......5-5
Bränslekran ...........................................3-11
Bränsletankens ventilations-/
överloppsslang ....................................3-10
Bromljuskontakter..................................6-20
Bromsbelägg och -backar, kontroll ........6-21
Bromshandtag .........................................3-6
Bromshandtagets spel, justering ...........6-17
Broms- och kopplingshandtag,
kontroll av och smörjning ....................6-26
Bromspedal .............................................3-7
Bromspedalens höjd och spel,
justering ..............................................6-18
Bromspedal, kontroll och smörjning ......6-27
Bromsvätska, byte .................................6-23
Bromsvätskenivå, kontroll av.................6-22
D
Däck ......................................................6-15
Delarnas placering ..................................2-1
F
Försiktighet med matta färger .................7-1
Förvaring .................................................7-3
Felsökning .............................................6-40
Felsökningsschema...............................6-41
Framgaffel, kontroll av ...........................6-28
G
Gashandtagets spel, kontroll .................6-14
Gashandtag och kabel, kontroll av och smörjning ............................................6-26
H
Hastighetsmätare ....................................3-3
Hjul ........................................................6-16
Hjul (bak) ...............................................6-38
Hjul (fram)..............................................6-37
Hjullager, kontroll av ..............................6-29
Huvudströmbrytare/styrlås ......................3-1
I
Identifikationsnummer .............................9-1
Indikeringslampa för blinkers...................3-2
Indikeringslampa för helljus .....................3-2
Indikeringslampa för neutralläge .............3-2 Indikeringslampor och
varningslampor ..................................... 3-2
Inkörning av motorn ................................ 5-5
K
Kablar, kontroll av och smörjning .......... 6-25
Katalysator ............................................ 3-10
Kedja, rengöring och smörjning ............ 6-25
Kedjespänning ...................................... 6-23
Kopplingshandtag ................................... 3-5
Kopplingshandtagets spel, justering ..... 6-17
L
Ljusblinkknapp ........................................ 3-4
Luftfilter, byte ........................................ 6-12
M
Mittstöd och sidostöd, kontroll och smörjning ............................................ 6-27
Motorcykelns identifikationsnummer ....... 9-1
Motorns serienummer ............................. 9-1
Motorolja och oljefilter ............................. 6-9
P
Panel, lossa och sätta fast ...................... 6-7
Parkering................................................. 5-6
Parkeringsljuslampa, byte ..................... 6-34
S
Säkerhetsinformation .............................. 1-1
Säkringar, byte ...................................... 6-31
Sadel ..................................................... 3-12
Sidostöd ................................................ 3-13
Signalknapp ............................................ 3-5
Skötsel .................................................... 7-1
Skötsel, emissionssystem ....................... 6-3
Skötsel och smörjning, regelbunden ....... 6-4
Specifikationer ........................................ 8-1
Stötdämpare, justering .......................... 3-13
Starta motorn, problem ........................... 5-3
Start av motorn ....................................... 5-2
Startkick ................................................ 3-11
Stoppknapp ............................................. 3-5
Strålkastarlampa, byte .......................... 6-33
Styrarmaturer .......................................... 3-4
Styrning, kontroll av .............................. 6-29
Svingarmens ledpunkter, smörjning...... 6-28
T
Tändstift, kontroll av ................................ 6-8
Tanklock.................................................. 3-7
Tomgångsvarvtal, kontroll av ................ 6-13
Tryckavlastningsspak............................ 3-12
Typskylt ................................................... 9-2
V
Växelpedal .............................................. 3-6
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分
