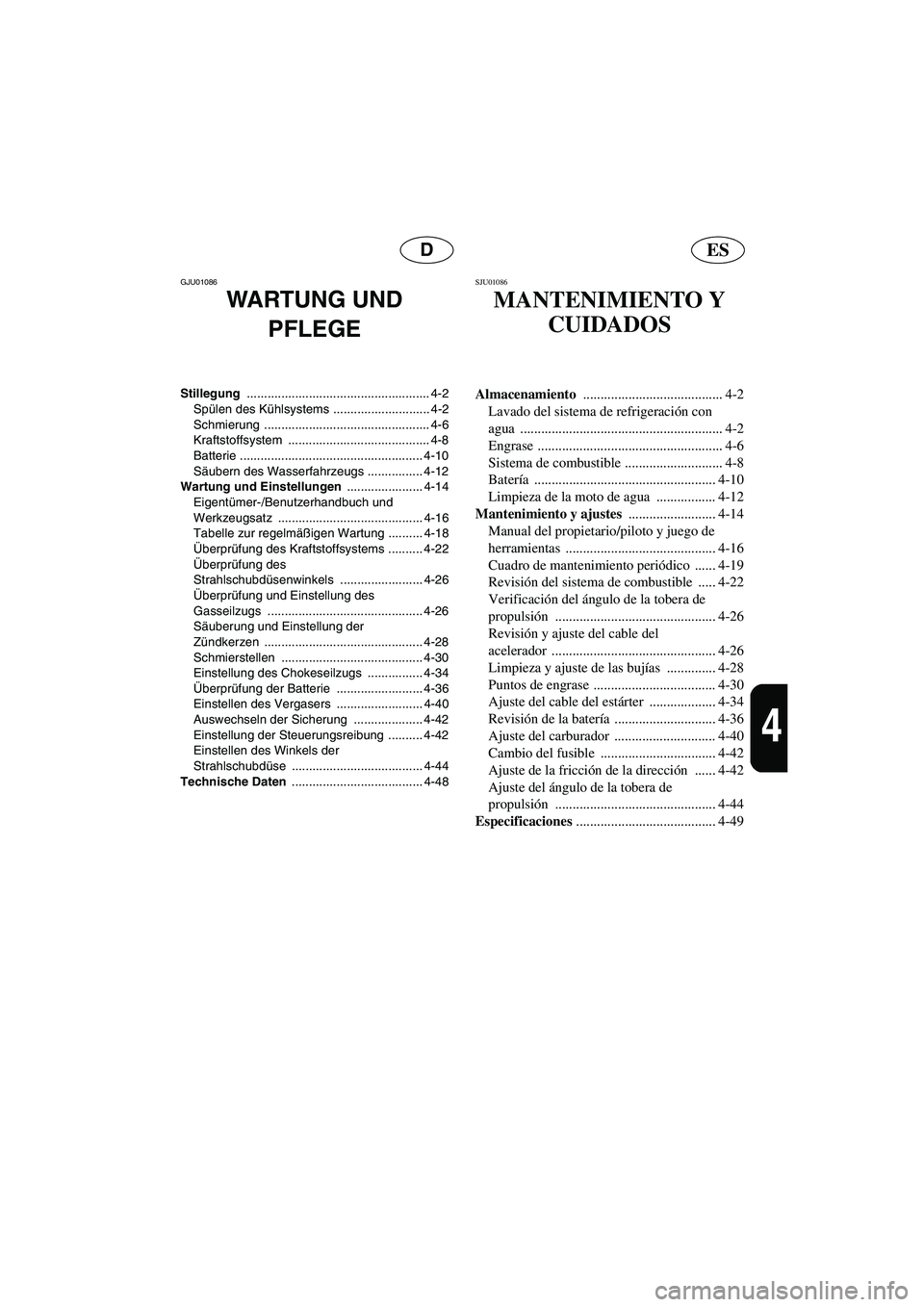

ESD
4
GJU01086
WARTUNG UND
PFLEGE
Stillegung ..................................................... 4-2
Spülen des Kühlsystems ............................ 4-2
Schmierung ................................................ 4-6
Kraftstoffsystem ......................................... 4-8
Batterie ..................................................... 4-10
Säubern des Wasserfahrzeugs ................ 4-12
Wartung und Einstellungen ...................... 4-14
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz .......................................... 4-16
Tabelle zur regelmäßigen Wartung .......... 4-18
Überprüfung des Kraftstoffsystems .......... 4-22
Überprüfung des
Strahlschubdüsenwinkels ........................ 4-26
Überprüfung und Einstellung des
Gasseilzugs ............................................. 4-26
Säuberung und Einstellung der
Zündkerzen .............................................. 4-28
Schmierstellen ......................................... 4-30
Einstellung des Chokeseilzugs ................ 4-34
Überprüfung der Batterie ......................... 4-36
Einstellen des Vergasers ......................... 4-40
Auswechseln der Sicherung .................... 4-42
Einstellung der Steuerungsreibung .......... 4-42
Einstellen des Winkels der
Strahlschubdüse ...................................... 4-44
Technische Daten ...................................... 4-48
SJU01086
MANTENIMIENTO Y
CUIDADOS
Almacenamiento
........................................ 4-2
Lavado del sistema de refrigeración con
agua .......................................................... 4-2
Engrase ..................................................... 4-6
Sistema de combustible ............................ 4-8
Batería .................................................... 4-10
Limpieza de la moto de agua ................. 4-12
Mantenimiento y ajustes
......................... 4-14
Manual del propietario/piloto y juego de
herramientas ........................................... 4-16
Cuadro de mantenimiento periódico ...... 4-19
Revisión del sistema de combustible ..... 4-22
Verificación del ángulo de la tobera de
propulsión .............................................. 4-26
Revisión y ajuste del cable del
acelerador ............................................... 4-26
Limpieza y ajuste de las bujías .............. 4-28
Puntos de engrase ................................... 4-30
Ajuste del cable del estárter ................... 4-34
Revisión de la batería ............................. 4-36
Ajuste del carburador ............................. 4-40
Cambio del fusible ................................. 4-42
Ajuste de la fricción de la dirección ...... 4-42
Ajuste del ángulo de la tobera de
propulsión .............................................. 4-44
Especificaciones
........................................ 4-49
UF1N83A0.book Page 2 Monday, May 10, 2004 1:26 PM
Page 142 of 218
4-1
F
FJU01087
Entreposage
@ Placez toujours le robinet de carburant en po-
sition “OFF” lorsque vous entreposez le scoo-
ter nautique, faute de quoi le carburant pour-
rait s’écouler dans le moteur ou le
compartiment moteur, créant un risque d’in-
cendie.
@
L’entreposage pour des périodes prolongées,
par exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dété-
rioration. Il est conseillé de faire entretenir le
scooter par un concessionnaire Yamaha avant
l’entreposage. Toutefois, les procédures suivan-
tes peuvent être effectuées par le propriétaire.
FJU10881
Rinçage du système de
refroidissement
Il est essentiel de rincer le système de refroi-
dissement pour empêcher toute obstruction par
le sel, le sable ou la poussière.
@ N’injectez pas d’eau dans les passages de
l’eau de refroidissement lorsque le moteur
ne tourne pas. L’eau pourrait refluer dans
le carter via le silencieux et endommager
gravement le moteur.
Ne laissez pas le moteur du scooter nauti-
que tourner pendant plus de 15 secondes
sans ajouter d’eau car cela pourrait entraî-
ner sa surchauffe.
@
UF1N83A0.book Page 1 Monday, May 10, 2004 1:26 PM
Page 143 of 218
4-2
ESD
GJU01087

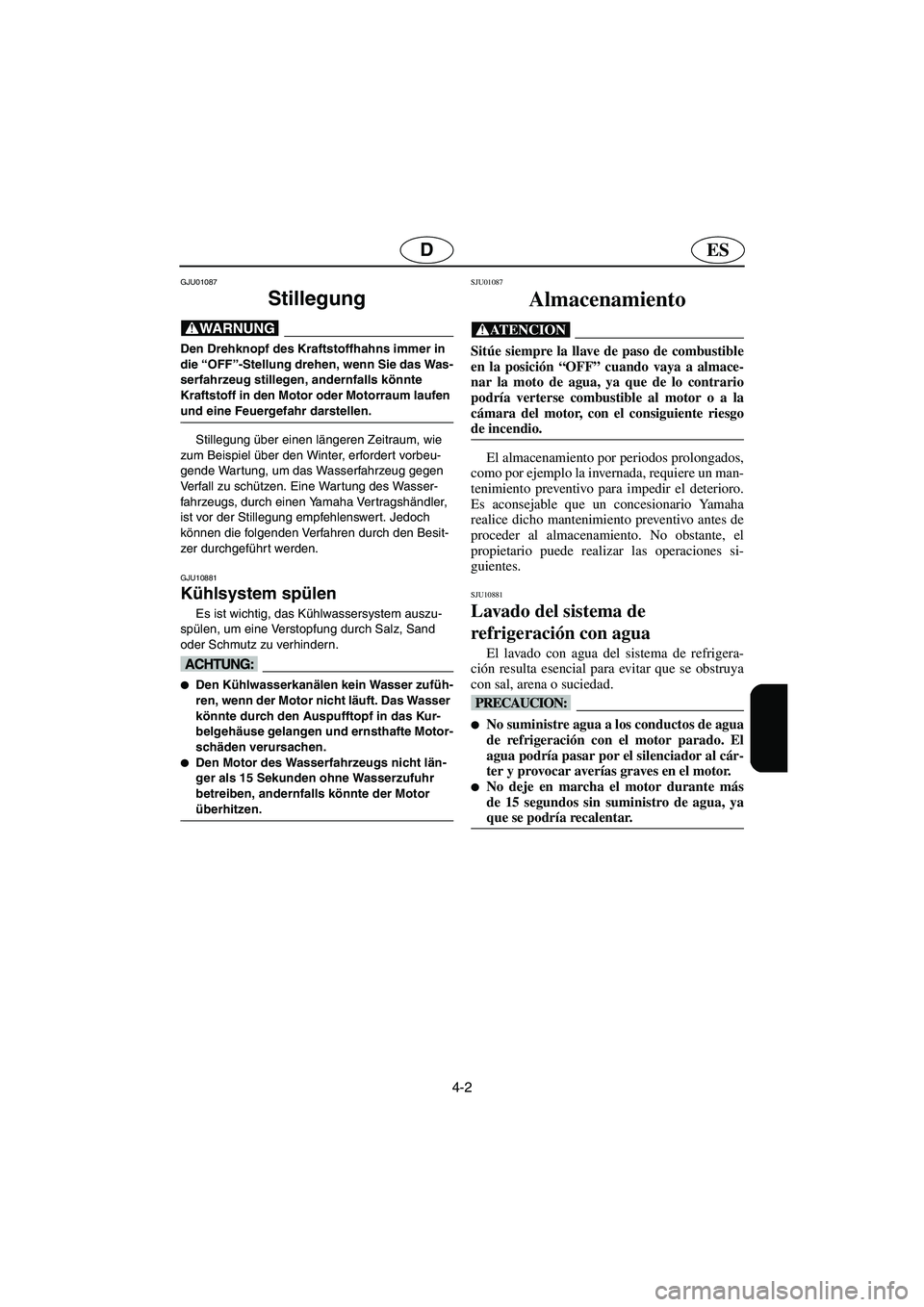

Stillegung
@ Den Drehknopf des Kraftstoffhahns immer in
die “OFF”-Stellung drehen, wenn Sie das Was-
serfahrzeug stillegen, andernfalls könnte
Kraftstoff in den Motor oder Motorraum laufen
und eine Feuergefahr darstellen.
@
Stillegung über einen längeren Zeitraum, wie
zum Beispiel über den Winter, erfordert vorbeu-
gende Wartung, um das Wasserfahrzeug gegen
Ve r f a l l z u s c hützen. Eine War tung des Wasser-
fahrzeugs, durch einen Yamaha Ver tragshändler,
ist vor der Stillegung empfehlenswert. Jedoch
können die folgenden Verfahren durch den Besit-
zer durchgeführt werden.
GJU10881
Kühlsystem spülen
Es ist wichtig, das Kühlwassersystem auszu-
spülen, um eine Verstopfung durch Salz, Sand
oder Schmutz zu verhindern.
@ Den Kühlwasserkanälen kein Wasser zufüh-
ren, wenn der Motor nicht läuft. Das Wasser
könnte durch den Auspufftopf in das Kur-
belgehäuse gelangen und ernsthafte Motor-
schäden verursachen.
Den Motor des Wasserfahrzeugs nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte der Motor
überhitzen.
@
SJU01087
Almacenamiento
@ Sitúe siempre la llave de paso de combustible
en la posición “OFF” cuando vaya a almace-
nar la moto de agua, ya que de lo contrario
podría verterse combustible al motor o a la
cámara del motor, con el consiguiente riesgo
de incendio.
@
El almacenamiento por periodos prolongados,
como por ejemplo la invernada, requiere un man-
tenimiento preventivo para impedir el deterioro.
Es aconsejable que un concesionario Yamaha
realice dicho mantenimiento preventivo antes de
proceder al almacenamiento. No obstante, el
propietario puede realizar las operaciones si-
guientes.
SJU10881
Lavado del sistema de
refrigeración con agua
El lavado con agua del sistema de refrigera-
ción resulta esencial para evitar que se obstruya
con sal, arena o suciedad.
@ No suministre agua a los conductos de agua
de refrigeración con el motor parado. El
agua podría pasar por el silenciador al cár-
ter y provocar averías graves en el motor.
No deje en marcha el motor durante más
de 15 segundos sin suministro de agua, ya
que se podría recalentar.
@
UF1N83A0.book Page 2 Monday, May 10, 2004 1:26 PM
Page 144 of 218
4-3
F

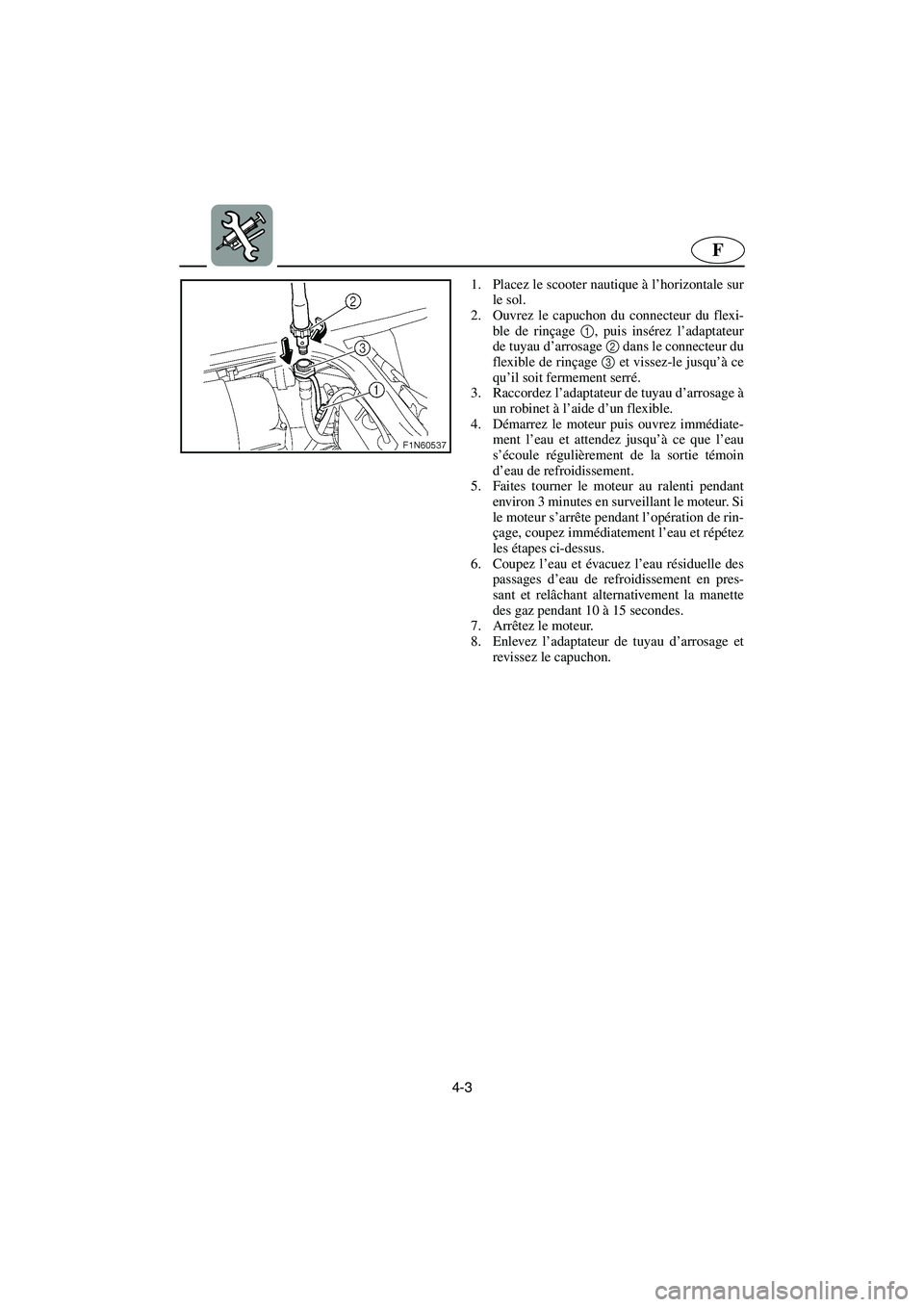

1. Placez le scooter nautique à l’horizontale sur
le sol.
2. Ouvrez le capuchon du connecteur du flexi-
ble de rinçage 1, puis insérez l’adaptateur
de tuyau d’arrosage 2 dans le connecteur du
flexible de rinçage 3 et vissez-le jusqu’à ce
qu’il soit fermement serré.
3. Raccordez l’adaptateur de tuyau d’arrosage à
un robinet à l’aide d’un flexible.
4. Démarrez le moteur puis ouvrez immédiate-
ment l’eau et attendez jusqu’à ce que l’eau
s’écoule régulièrement de la sortie témoin
d’eau de refroidissement.
5. Faites tourner le moteur au ralenti pendant
environ 3 minutes en surveillant le moteur. Si
le moteur s’arrête pendant l’opération de rin-
çage, coupez immédiatement l’eau et répétez
les étapes ci-dessus.
6. Coupez l’eau et évacuez l’eau résiduelle des
passages d’eau de refroidissement en pres-
sant et relâchant alternativement la manette
des gaz pendant 10 à 15 secondes.
7. Arrêtez le moteur.
8. Enlevez l’adaptateur de tuyau d’arrosage et
revissez le capuchon.
UF1N83A0.book Page 3 Monday, May 10, 2004 1:26 PM
Page 145 of 218
4-4
ESD

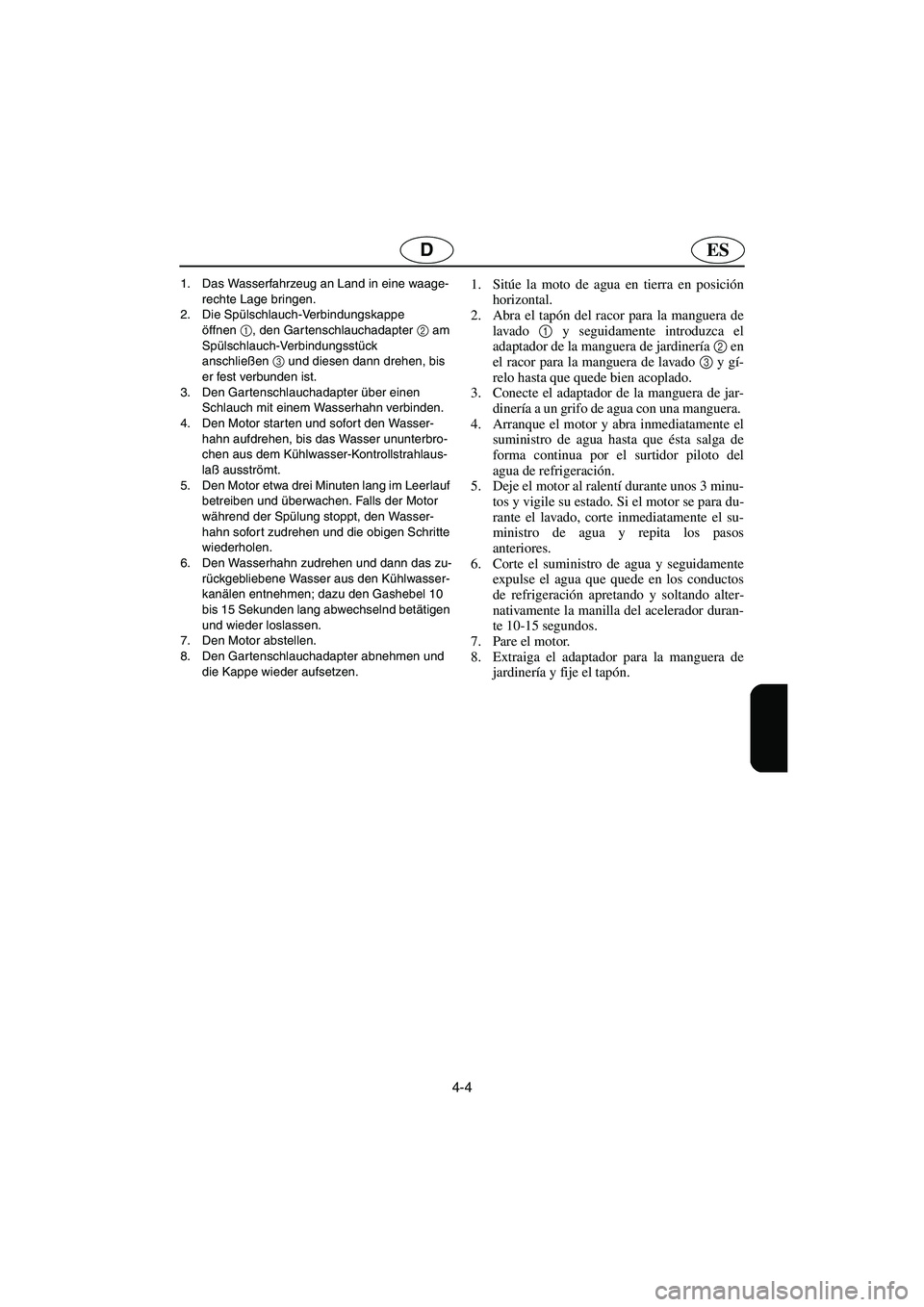

1. Das Wasserfahrzeug an Land in eine waage-
rechte Lage bringen.
2. Die Spülschlauch-Verbindungskappe
öffnen1
, den Gartenschlauchadapter 2
am
Spülschlauch-Verbindungsstück
anschließen3
und diesen dann drehen, bis
er fest verbunden ist.
3. Den Gartenschlauchadapter über einen
Schlauch mit einem Wasserhahn verbinden.
4. Den Motor star ten und sofort den Wasser-
hahn aufdrehen, bis das Wasser ununterbro-
chen aus dem Kühlwasser-Kontrollstrahlaus-
laß ausströmt.
5. Den Motor etwa drei Minuten lang im Leerlauf
betreiben und überwachen. Falls der Motor
während der Spülung stoppt, den Wasser-
hahn sofort zudrehen und die obigen Schritte
wiederholen.
6. Den Wasserhahn zudrehen und dann das zu-
rückgebliebene Wasser aus den Kühlwasser-
kanälen entnehmen; dazu den Gashebel 10
bis 15 Sekunden lang abwechselnd betätigen
und wieder loslassen.
7. Den Motor abstellen.
8. Den Gartenschlauchadapter abnehmen und
die Kappe wieder aufsetzen. 1. Sitúe la moto de agua en tierra en posición
horizontal.
2. Abra el tapón del racor para la manguera de
lavado 1
y seguidamente introduzca el
adaptador de la manguera de jardinería 2
en
el racor para la manguera de lavado 3
y gí-
relo hasta que quede bien acoplado.
3. Conecte el adaptador de la manguera de jar-
dinería a un grifo de agua con una manguera.
4. Arranque el motor y abra inmediatamente el
suministro de agua hasta que ésta salga de
forma continua por el surtidor piloto del
agua de refrigeración.
5. Deje el motor al ralentí durante unos 3 minu-
tos y vigile su estado. Si el motor se para du-
rante el lavado, corte inmediatamente el su-
ministro de agua y repita los pasos
anteriores.
6. Corte el suministro de agua y seguidamente
expulse el agua que quede en los conductos
de refrigeración apretando y soltando alter-
nativamente la manilla del acelerador duran-
te 10-15 segundos.
7. Pare el motor.
8. Extraiga el adaptador para la manguera de
jardinería y fije el tapón.
UF1N83A0.book Page 4 Monday, May 10, 2004 1:26 PM
Page 146 of 218
4-5
F
FJU01299

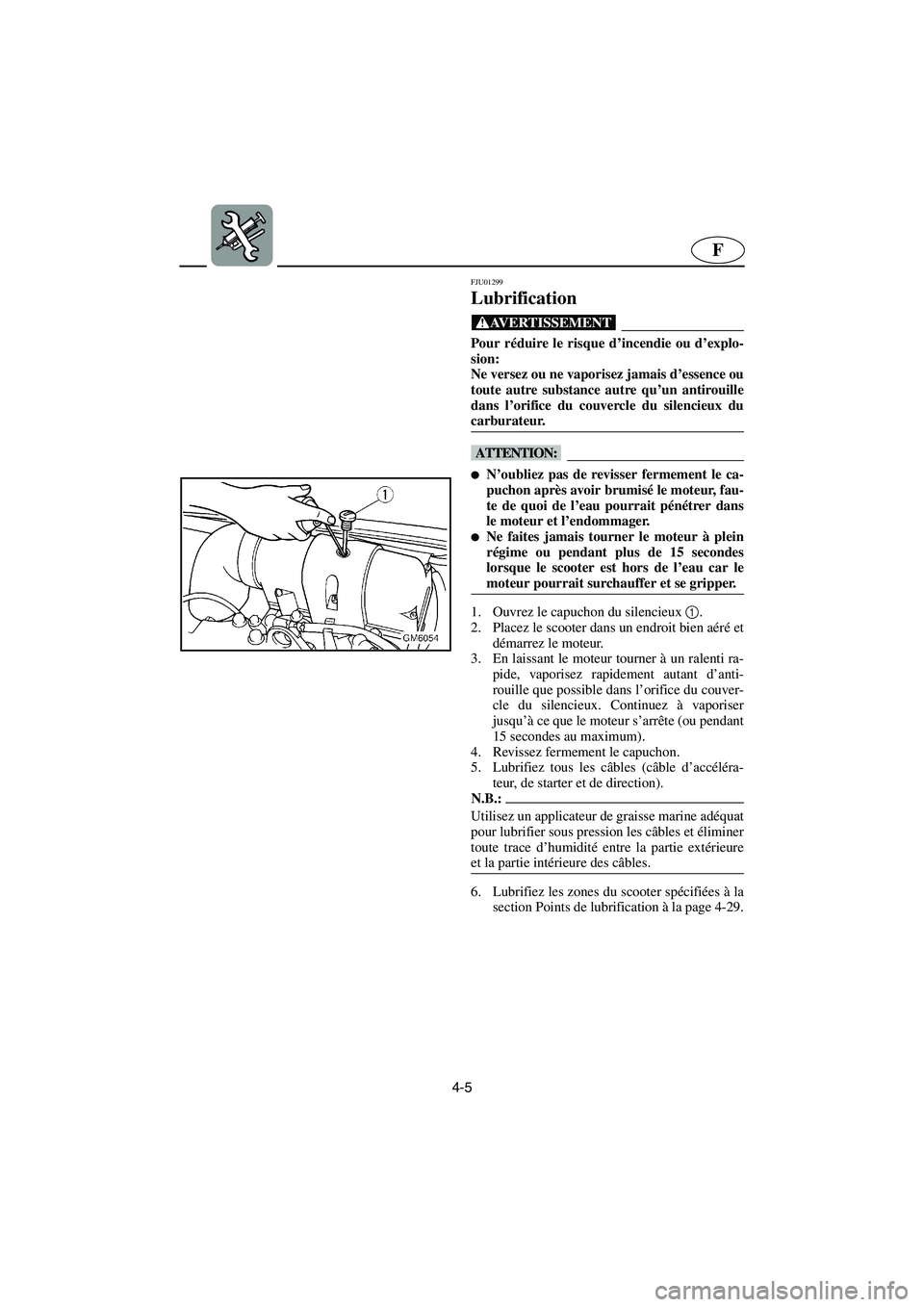

Lubrification
@ Pour réduire le risque d’incendie ou d’explo-
sion:
Ne versez ou ne vaporisez jamais d’essence ou
toute autre substance autre qu’un antirouille
dans l’orifice du couvercle du silencieux du
carburateur.
@
@ N’oubliez pas de revisser fermement le ca-
puchon après avoir brumisé le moteur, fau-
te de quoi de l’eau pourrait pénétrer dans
le moteur et l’endommager.
Ne faites jamais tourner le moteur à plein
régime ou pendant plus de 15 secondes
lorsque le scooter est hors de l’eau car le
moteur pourrait surchauffer et se gripper.
@
1. Ouvrez le capuchon du silencieux 1
.
2. Placez le scooter dans un endroit bien aéré et
démarrez le moteur.
3. En laissant le moteur tourner à un ralenti ra-
pide, vaporisez rapidement autant d’anti-
rouille que possible dans l’orifice du couver-
cle du silencieux. Continuez à vaporiser
jusqu’à ce que le moteur s’arrête (ou pendant
15 secondes au maximum).
4. Revissez fermement le capuchon.
5. Lubrifiez tous les câbles (câble d’accéléra-
teur, de starter et de direction).
N.B.:@ Utilisez un applicateur de graisse marine adéquat
pour lubrifier sous pression les câbles et éliminer
toute trace d’humidité entre la partie extérieure
et la partie intérieure des câbles.
@
6. Lubrifiez les zones du scooter spécifiées à la
section Points de lubrification à la page 4-29.
UF1N83A0.book Page 5 Monday, May 10, 2004 1:26 PM
Page 147 of 218
4-6
ESD
GJU01299

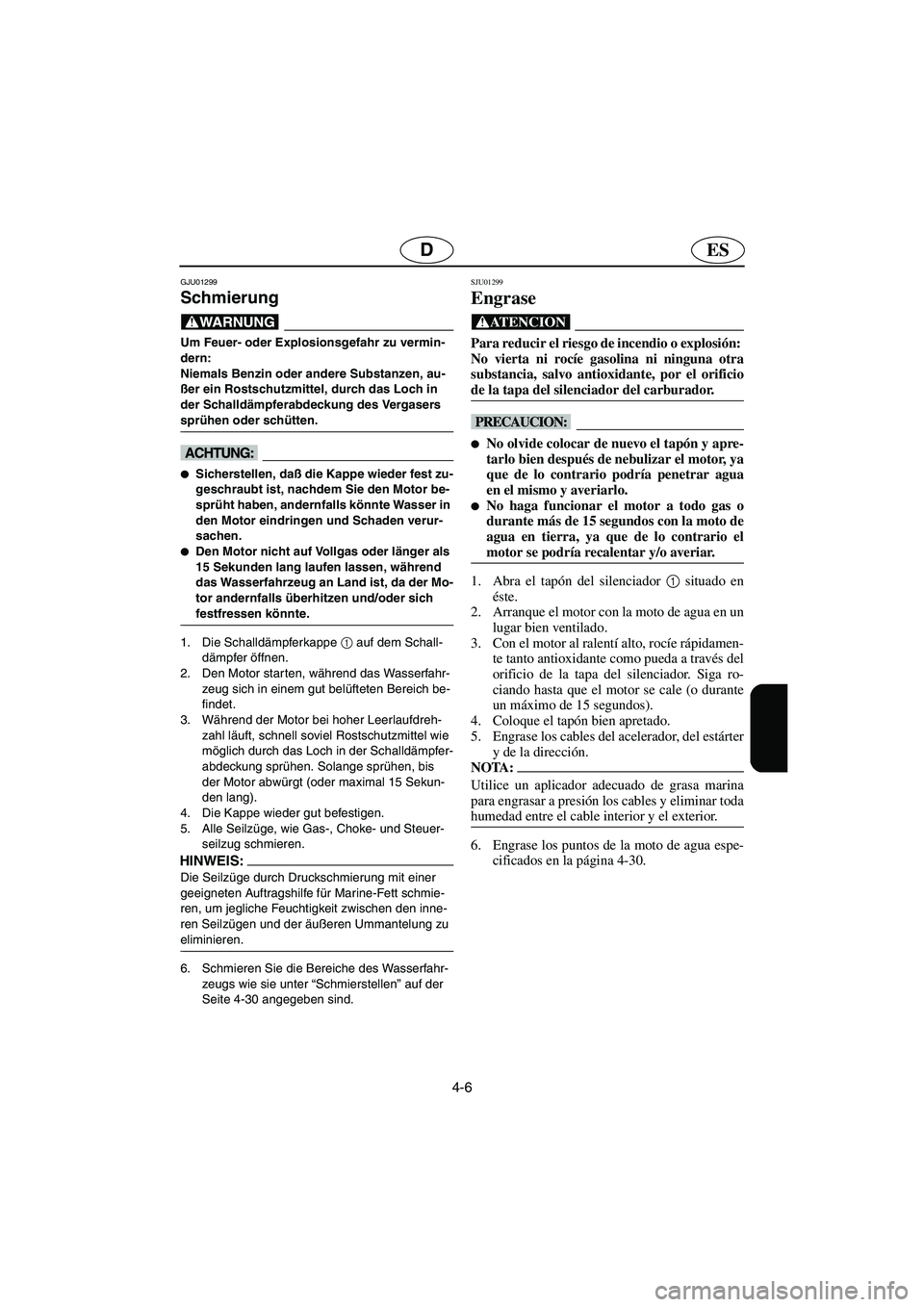

Schmierung
@ Um Feuer- oder Explosionsgefahr zu vermin-
dern:
Niemals Benzin oder andere Substanzen, au-
ßer ein Rostschutzmittel, durch das Loch in
der Schalldämpferabdeckung des Vergasers
sprühen oder schütten.
@
@ Sicherstellen, daß die Kappe wieder fest zu-
geschraubt ist, nachdem Sie den Motor be-
sprüht haben, andernfalls könnte Wasser in
den Motor eindringen und Schaden verur-
sachen.
Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang laufen lassen, während
das Wasserfahrzeug an Land ist, da der Mo-
tor andernfalls überhitzen und/oder sich
festfressen könnte.
@
1. Die Schalldämpferkappe 1
auf dem Schall-
dämpfer öffnen.
2. Den Motor starten, während das Wasserfahr-
zeug sich in einem gut belüfteten Bereich be-
findet.
3. Während der Motor bei hoher Leerlaufdreh-
zahl läuft, schnell soviel Rostschutzmittel wie
möglich durch das Loch in der Schalldämpfer-
abdeckung sprühen. Solange sprühen, bis
der Motor abwürgt (oder maximal 15 Sekun-
den lang).
4. Die Kappe wieder gut befestigen.
5. Alle Seilzüge, wie Gas-, Choke- und Steuer-
seilzug schmieren.
HINWEIS:@ Die Seilzüge durch Druckschmierung mit einer
geeigneten Auftragshilfe für Marine-Fett schmie-
ren, um jegliche Feuchtigkeit zwischen den inne-
ren Seilzügen und der äußeren Ummantelung zu
eliminieren.
@
6. Schmieren Sie die Bereiche des Wasserfahr-
zeugs wie sie unter “Schmierstellen” auf der
Seite 4-30 angegeben sind.
SJU01299
Engrase
@ Para reducir el riesgo de incendio o explosión:
No vierta ni rocíe gasolina ni ninguna otra
substancia, salvo antioxidante, por el orificio
de la tapa del silenciador del carburador.
@
@ No olvide colocar de nuevo el tapón y apre-
tarlo bien después de nebulizar el motor, ya
que de lo contrario podría penetrar agua
en el mismo y averiarlo.
No haga funcionar el motor a todo gas o
durante más de 15 segundos con la moto de
agua en tierra, ya que de lo contrario el
motor se podría recalentar y/o averiar.
@
1. Abra el tapón del silenciador 1
situado en
éste.
2. Arranque el motor con la moto de agua en un
lugar bien ventilado.
3. Con el motor al ralentí alto, rocíe rápidamen-
te tanto antioxidante como pueda a través del
orificio de la tapa del silenciador. Siga ro-
ciando hasta que el motor se cale (o durante
un máximo de 15 segundos).
4. Coloque el tapón bien apretado.
5. Engrase los cables del acelerador, del estárter
y de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
6. Engrase los puntos de la moto de agua espe-
cificados en la página 4-30.
UF1N83A0.book Page 6 Monday, May 10, 2004 1:26 PM
Page 148 of 218
4-7
F
FJU19640
Système d’alimentation
Il est indispensable de vidanger le système
d’alimentation pour éviter l’accumulation de
vernis et autres dépôts nocifs qui se créent lors-
que l’essence stagne pendant une période pro-
longée.
@ L’ESSENCE ET SES VAPEURS SONT EX-
TREMEMENT INFLAMMABLES ET EX-
PLOSIVES !
Ne fumez pas lorsque vous faites le plein de
carburant, et tenez-vous éloigné de toute
étincelle, flamme ou autre source d’alluma-
ge.
Arrêtez le moteur avant de faire le plein de
carburant.
Faites le plein dans un endroit bien aéré, en
plaçant le scooter à l’horizontale.
Ne restez pas debout ou assis sur le scooter
pendant que vous faites le plein de carbu-
rant, au cas où un incendie se déclarerait.
Veillez à ne pas renverser d’essence. Si l’es-
sence déborde, essuyez-la immédiatement à
l’aide de chiffons secs. Eliminez toujours
les chiffons imbibés d’essence de la manière
appropriée.
Evitez de trop remplir le réservoir de car-
burant. Arrêtez le remplissage dès que le
niveau de carburant atteint le bas du tube
de remplissage. Ne remplissez pas le tube
de remplissage jusqu’à son sommet car le
carburant se dilate en chauffant et pourrait
déborder. Si vous quittez momentanément
le scooter avec le réservoir de carburant
plein, ne le laissez pas en plein soleil. Lais-
sez-le dans un endroit bien aéré, en plaçant
le scooter à l’horizontale.
Refermez soigneusement le bouchon du ré-
servoir après avoir fait le plein de carbu-
rant.
Si vous avalez de l’essence, inhalez d’im-
portes quantités de vapeur d’essence ou re-
cevez de l’essence dans les yeux, consultez
immédiatement un médecin.
Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
UF1N83A0.book Page 7 Monday, May 10, 2004 1:26 PM
Page 149 of 218
4-8
ESD
GJU19640

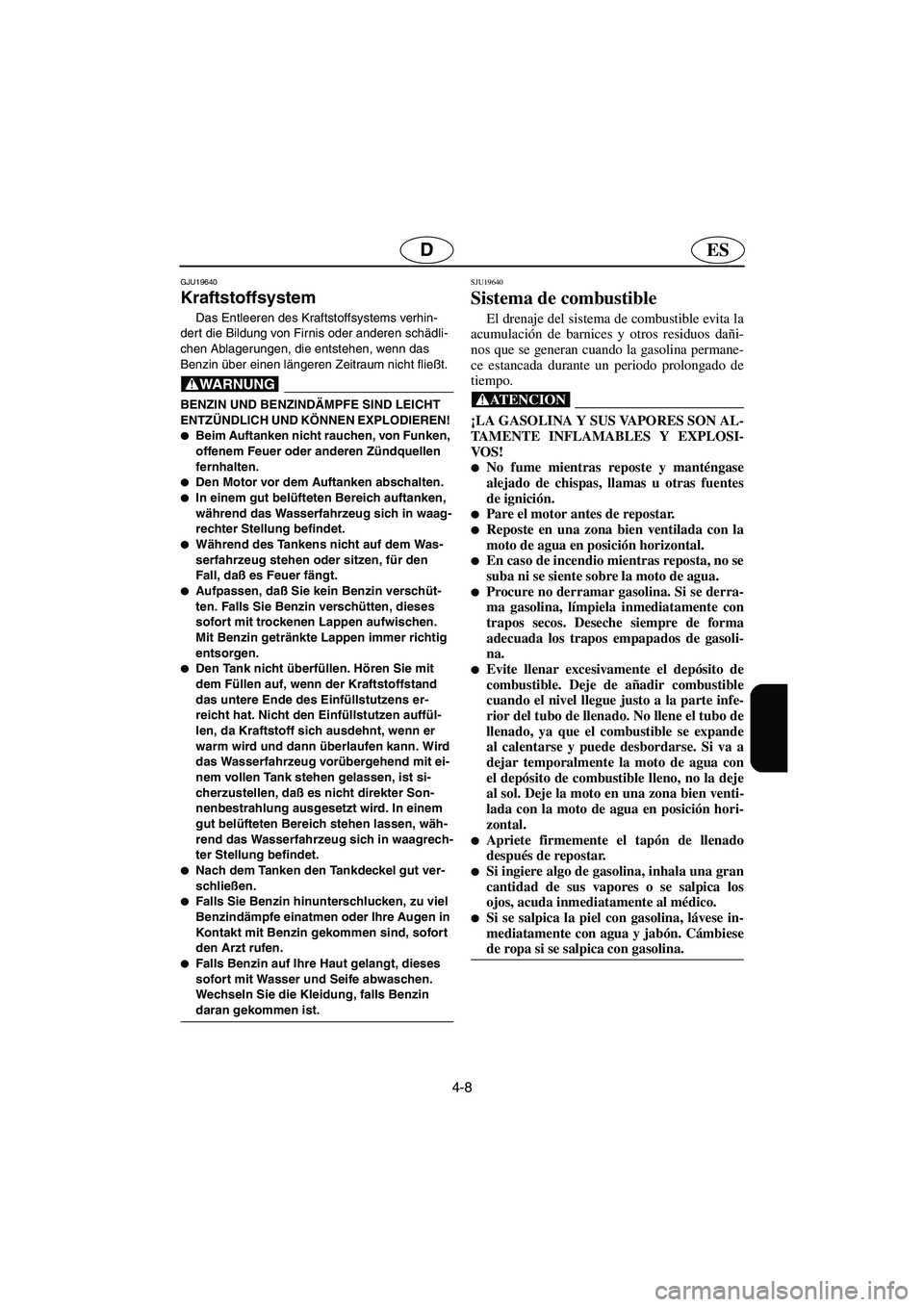

Kraftstoffsystem
Das Entleeren des Kraftstoffsystems verhin-
dert die Bildung von Firnis oder anderen schädli-
chen Ablagerungen, die entstehen, wenn das
Benzin über einen längeren Zeitraum nicht fließt.
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!
Beim Auftanken nicht rauchen, von Funken,
offenem Feuer oder anderen Zündquellen
fernhalten.
Den Motor vor dem Auftanken abschalten.
In einem gut belüfteten Bereich auftanken,
während das Wasserfahrzeug sich in waag-
rechter Stellung befindet.
Während des Tankens nicht auf dem Was-
serfahrzeug stehen oder sitzen, für den
Fall, daß es Feuer fängt.
Aufpassen, daß Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.
Den Tank nicht überfüllen. Hören Sie mit
dem Füllen auf, wenn der Kraftstoffstand
das untere Ende des Einfüllstutzens er-
reicht hat. Nicht den Einfüllstutzen auffül-
len, da Kraftstoff sich ausdehnt, wenn er
warm wird und dann überlaufen kann. Wird
das Wasserfahrzeug vorübergehend mit ei-
nem vollen Tank stehen gelassen, ist si-
cherzustellen, daß es nicht direkter Son-
nenbestrahlung ausgesetzt wird. In einem
gut belüfteten Bereich stehen lassen, wäh-
rend das Wasserfahrzeug sich in waagrech-
ter Stellung befindet.
Nach dem Tanken den Tankdeckel gut ver-
schließen.
Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
den Arzt rufen.
Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin
daran gekommen ist.
@
SJU19640
Sistema de combustible
El drenaje del sistema de combustible evita la
acumulación de barnices y otros residuos dañi-
nos que se generan cuando la gasolina permane-
ce estancada durante un periodo prolongado de
tiempo.
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !
No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.
Pare el motor antes de repostar.
Reposte en una zona bien ventilada con la
moto de agua en posición horizontal.
En caso de incendio mientras reposta, no se
suba ni se siente sobre la moto de agua.
Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.
Evite llenar excesivamente el depósito de
combustible. Deje de añadir combustible
cuando el nivel llegue justo a la parte infe-
rior del tubo de llenado. No llene el tubo de
llenado, ya que el combustible se expande
al calentarse y puede desbordarse. Si va a
dejar temporalmente la moto de agua con
el depósito de combustible lleno, no la deje
al sol. Deje la moto en una zona bien venti-
lada con la moto de agua en posición hori-
zontal.
Apriete firmemente el tapón de llenado
después de repostar.
Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.
Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
UF1N83A0.book Page 8 Monday, May 10, 2004 1:26 PM
Page 150 of 218
4-9
F

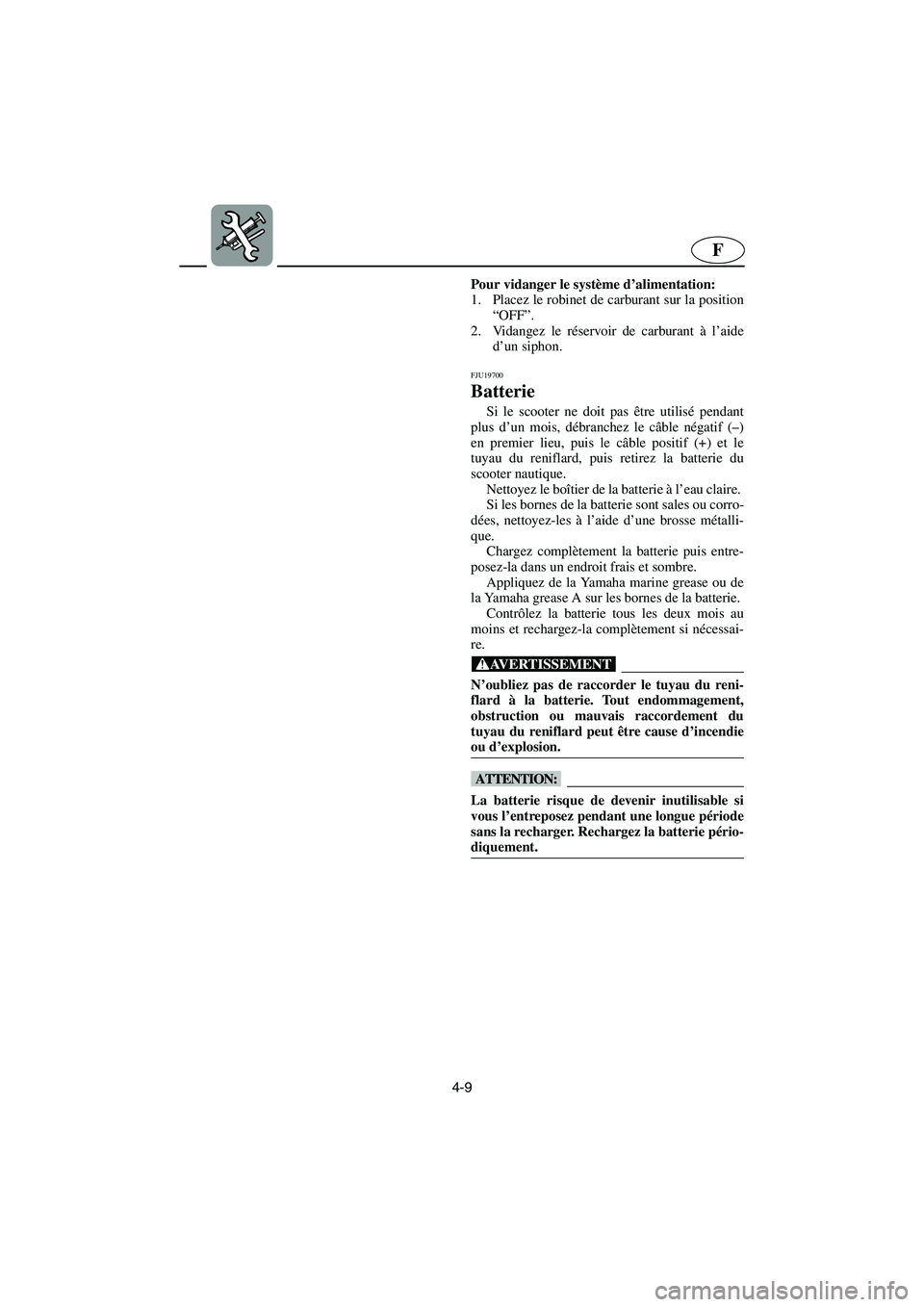

Pour vidanger le système d’alimentation:
1. Placez le robinet de carburant sur la position
“OFF”.
2. Vidangez le réservoir de carburant à l’aide
d’un siphon.
FJU19700
Batterie
Si le scooter ne doit pas être utilisé pendant
plus d’un mois, débranchez le câble négatif (–)
en premier lieu, puis le câble positif (+) et le
tuyau du reniflard, puis retirez la batterie du
scooter nautique.
Nettoyez le boîtier de la batterie à l’eau claire.
Si les bornes de la batterie sont sales ou corro-
dées, nettoyez-les à l’aide d’une brosse métalli-
que.
Chargez complètement la batterie puis entre-
posez-la dans un endroit frais et sombre.
Appliquez de la Yamaha marine grease ou de
la Yamaha grease A sur les bornes de la batterie.
Contrôlez la batterie tous les deux mois au
moins et rechargez-la complètement si nécessai-
re.
@ N’oubliez pas de raccorder le tuyau du reni-
flard à la batterie. Tout endommagement,
obstruction ou mauvais raccordement du
tuyau du reniflard peut être cause d’incendie
ou d’explosion.
@
@ La batterie risque de devenir inutilisable si
vous l’entreposez pendant une longue période
sans la recharger. Rechargez la batterie pério-
diquement.
@
UF1N83A0.book Page 9 Monday, May 10, 2004 1:26 PM
