Page 161 of 218
4-20
–MEMO–
UF1N83B0.book Page 20 Monday, May 10, 2004 1:45 PM

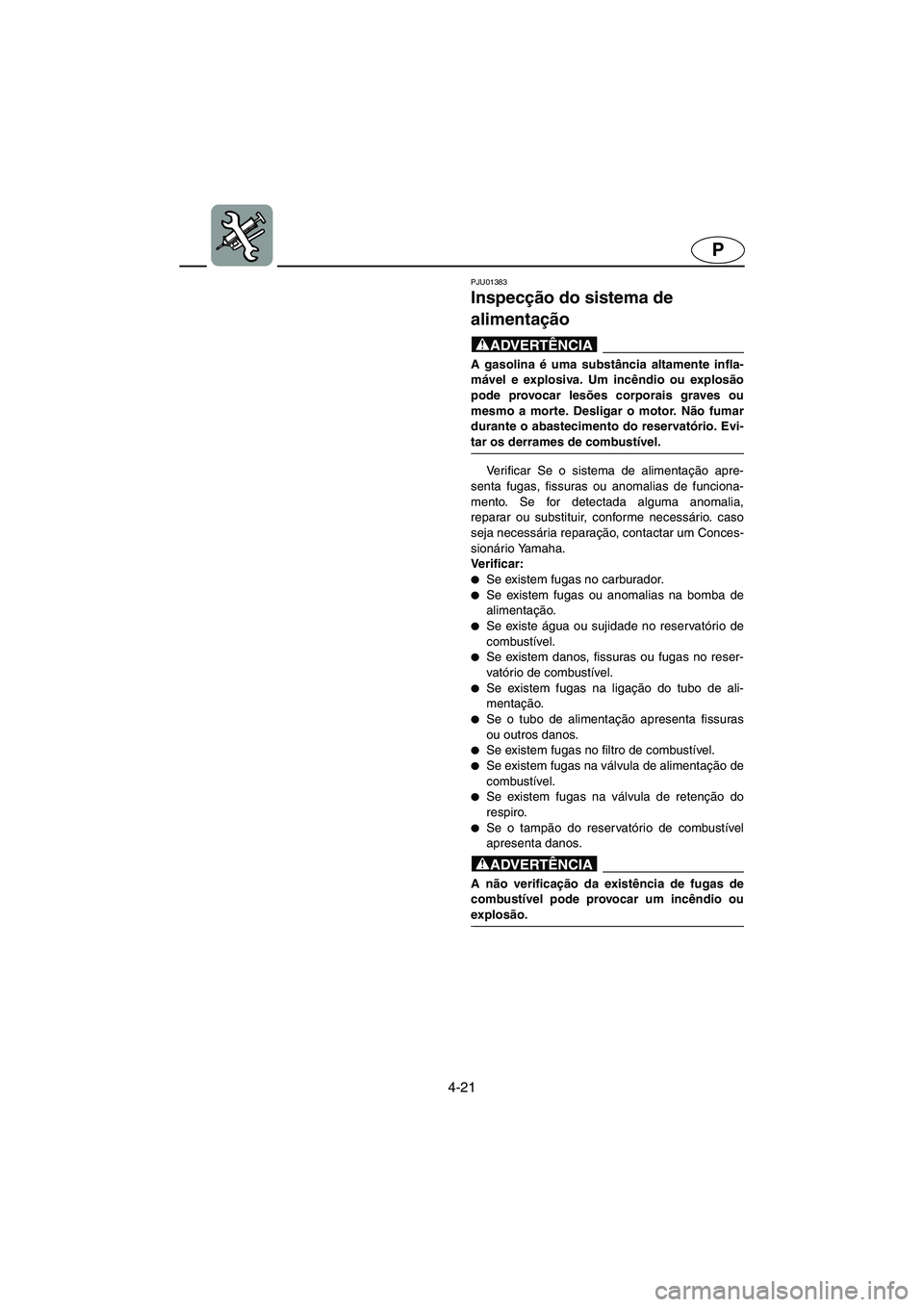

Page 162 of 218
4-21
P
PJU01383
Inspecção do sistema de
alimentação
@ A gasolina é uma substância altamente infla-
mável e explosiva. Um incêndio ou explosão
pode provocar lesões corporais graves ou
mesmo a morte. Desligar o motor. Não fumar
durante o abastecimento do reservatório. Evi-
tar os derrames de combustível.
@
Verificar Se o sistema de alimentação apre-
senta fugas, fissuras ou anomalias de funciona-
mento. Se for detectada alguma anomalia,
reparar ou substituir, conforme necessário. caso
seja necessária reparação, contactar um Conces-
sionário Yamaha.
Verificar:
Se existem fugas no carburador.
Se existem fugas ou anomalias na bomba de
alimentação.
Se existe água ou sujidade no reservatório de
combustível.
Se existem danos, fissuras ou fugas no reser-
vatório de combustível.
Se existem fugas na ligação do tubo de ali-
mentação.
Se o tubo de alimentação apresenta fissuras
ou outros danos.
Se existem fugas no filtro de combustível. Se existem fugas na válvula de alimentação de
combustível.
Se existem fugas na válvula de retenção do
respiro.
Se o tampão do reservatório de combustível
apresenta danos.
@ A não verificação da existência de fugas de
combustível pode provocar um incêndio ou
explosão.
@
UF1N83B0.book Page 21 Monday, May 10, 2004 1:45 PM
Page 163 of 218

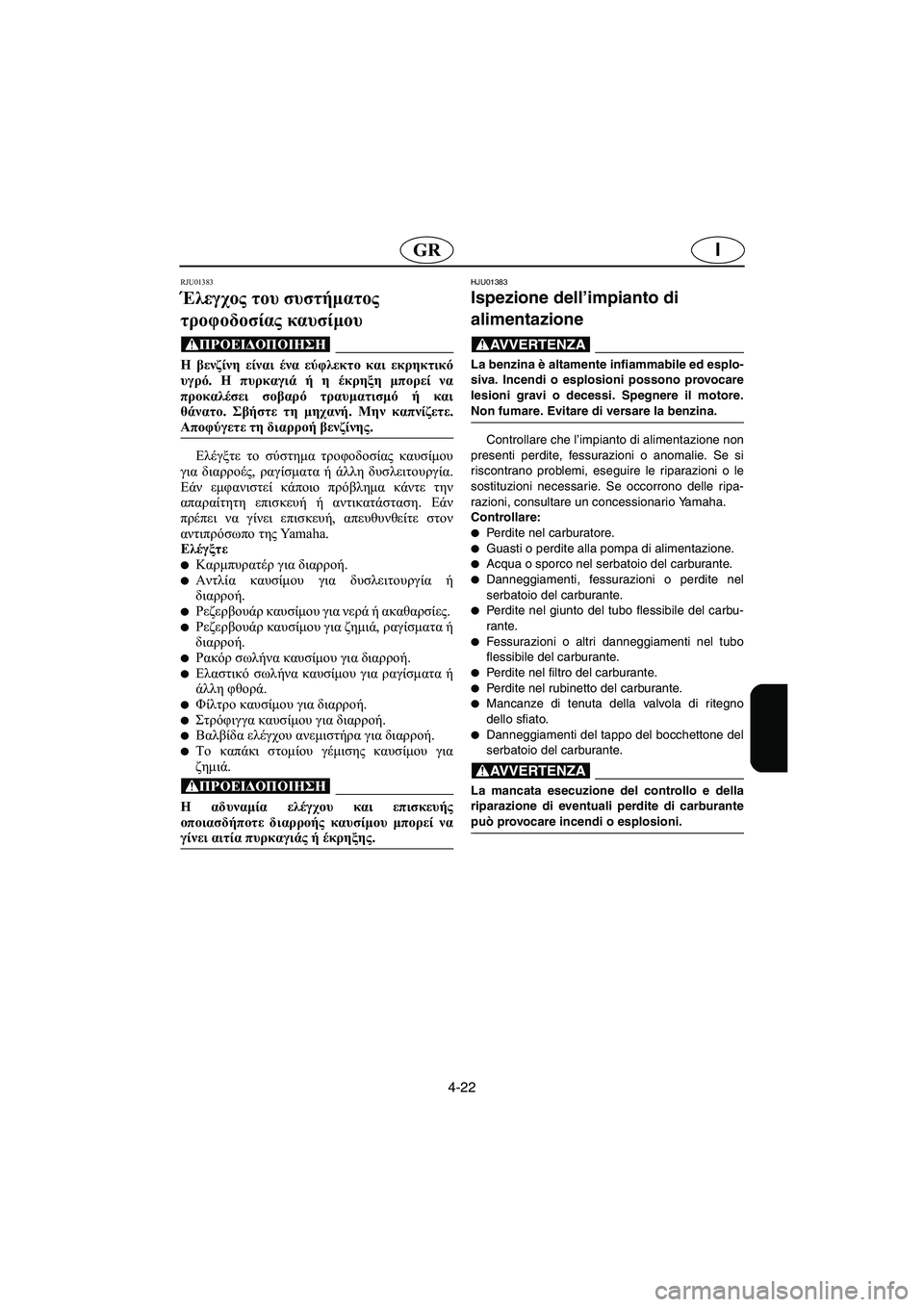

4-22
IGR
RJU01383
Έλεγχος του συστήματος
τροφοδοσίας καυσίμου
@ Η βενζίνη είναι ένα εύφλεκτο και εκρηκτικό
υγρό. Η πυρκαγιά ή η έκρηξη μπορεί να
προκαλέσει σοβαρό τραυματισμό ή και
θάνατο. Σβήστε τη μηχανή. Μην καπνίζετε.
Αποφύγετε τη διαρροή βενζίνης.
@
Ελέγξτε το σύστημα τροφοδοσίας καυσίμου
για διαρροές, ραγίσματα ή άλλη δυσλειτουργία.
Εάν εμφανιστεί κάποιο πρόβλημα κάντε την
απαραίτητη επισκευή ή αντικατάσταση. Εάν
πρέπει να γίνει επισκευή, απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a .
Ελέγξτε
Καρμπυρατέρ για διαρροή. Αντλία καυσίμου για δυσλειτουργία ή
διαρροή.
Ρεζερβουάρ καυσίμου για νερά ή ακαθαρσίες. Ρεζερβουάρ καυσίμου για ζημιά, ραγίσματα ή
διαρροή.
Ρακόρ σωλήνα καυσίμου για διαρροή. Ελαστικό σωλήνα καυσίμου για ραγίσματα ή
άλλη φθορά.
Φίλτρο καυσίμου για διαρροή. Στρόφιγγα καυσίμου για διαρροή.
Βαλβίδα ελέγχου ανεμιστήρα για διαρροή.
Το καπάκι στομίου γέμισης καυσίμου για
ζημιά.
@ Η αδυναμία ελέγχου και επισκευής
οποιασδήποτε διαρροής καυσίμου μπορεί να
γίνει αιτία πυρκαγιάς ή έκρηξης.
@
HJU01383
Ispezione dell’impianto di
alimentazione
@ La benzina è altamente infiammabile ed esplo-
siva. Incendi o esplosioni possono provocare
lesioni gravi o decessi. Spegnere il motore.
Non fumare. Evitare di versare la benzina.
@
Controllare che l’impianto di alimentazione non
presenti perdite, fessurazioni o anomalie. Se si
riscontrano problemi, eseguire le riparazioni o le
sostituzioni necessarie. Se occorrono delle ripa-
razioni, consultare un concessionario Yamaha.
Controllare:
Perdite nel carburatore.
Guasti o perdite alla pompa di alimentazione. Acqua o sporco nel serbatoio del carburante.
Danneggiamenti, fessurazioni o perdite nel
serbatoio del carburante.
Perdite nel giunto del tubo flessibile del carbu-
rante.
Fessurazioni o altri danneggiamenti nel tubo
flessibile del carburante.
Perdite nel filtro del carburante.
Perdite nel rubinetto del carburante.
Mancanze di tenuta della valvola di ritegno
dello sfiato.
Danneggiamenti del tappo del bocchettone del
serbatoio del carburante.
@ La mancata esecuzione del controllo e della
riparazione di eventuali perdite di carburante
può provocare incendi o esplosioni.
@
UF1N83B0.book Page 22 Monday, May 10, 2004 1:45 PM
Page 164 of 218

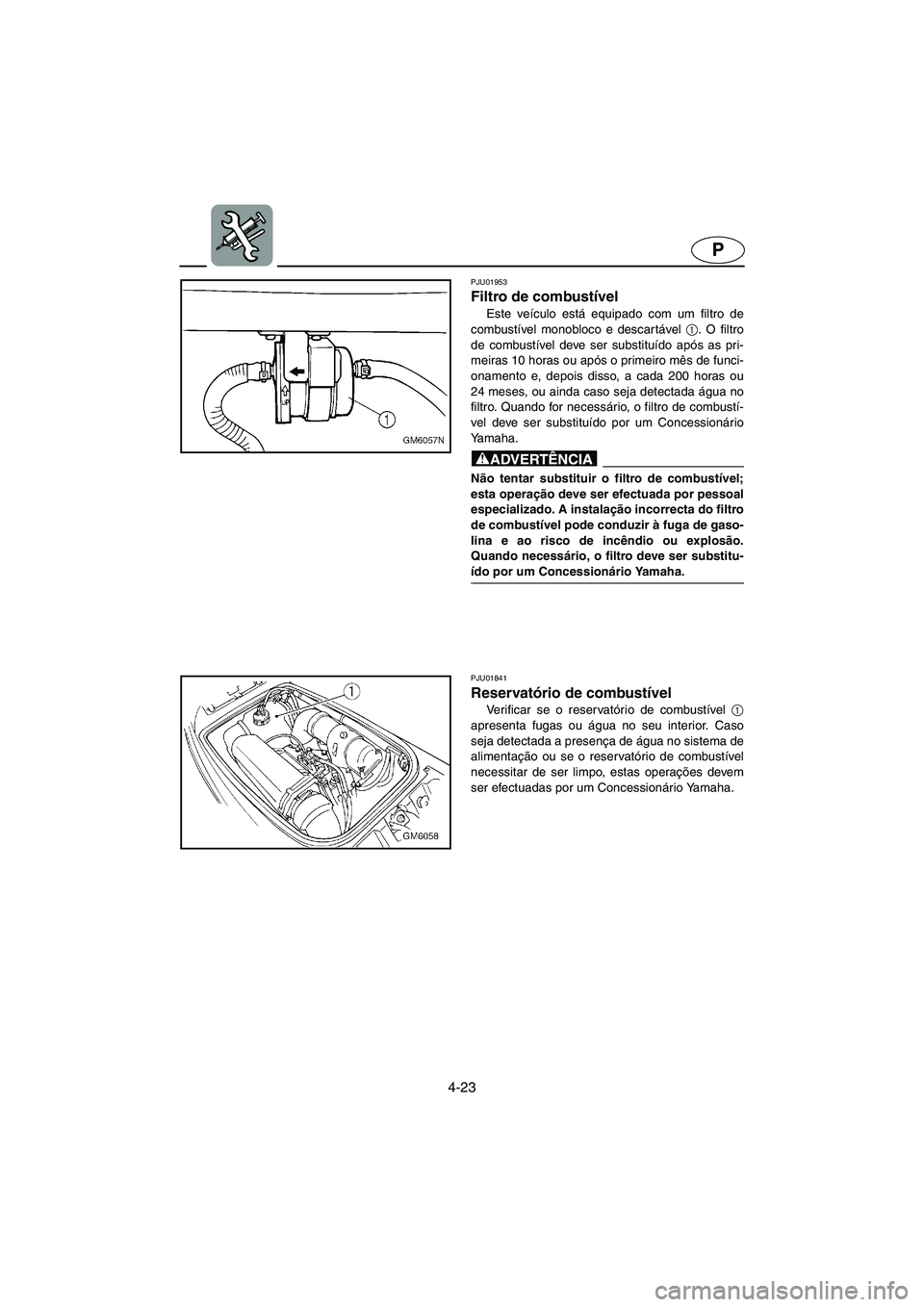

4-23
P
PJU01953
Filtro de combustível
Este veículo está equipado com um filtro de
combustível monobloco e descar tável 1
. O filtro
de combustível deve ser substituído após as pri-
meiras 10 horas ou após o primeiro mês de funci-
onamento e, depois disso, a cada 200 horas ou
24 meses, ou ainda caso seja detectada água no
filtro. Quando for necessário, o filtro de combustí-
vel deve ser substituído por um Concessionário
Yamaha.
@ Não tentar substituir o filtro de combustível;
esta operação deve ser efectuada por pessoal
especializado. A instalação incorrecta do filtro
de combustível pode conduzir à fuga de gaso-
lina e ao risco de incêndio ou explosão.
Quando necessário, o filtro deve ser substitu-
ído por um Concessionário Yamaha.
@
PJU01841
Reservatório de combustível
Verificar se o reservatório de combustível 1
apresenta fugas ou água no seu interior. Caso
seja detectada a presença de água no sistema de
alimentação ou se o reservatório de combustível
necessitar de ser limpo, estas operações devem
ser efectuadas por um Concessionário Yamaha.
UF1N83B0.book Page 23 Monday, May 10, 2004 1:45 PM
Page 165 of 218

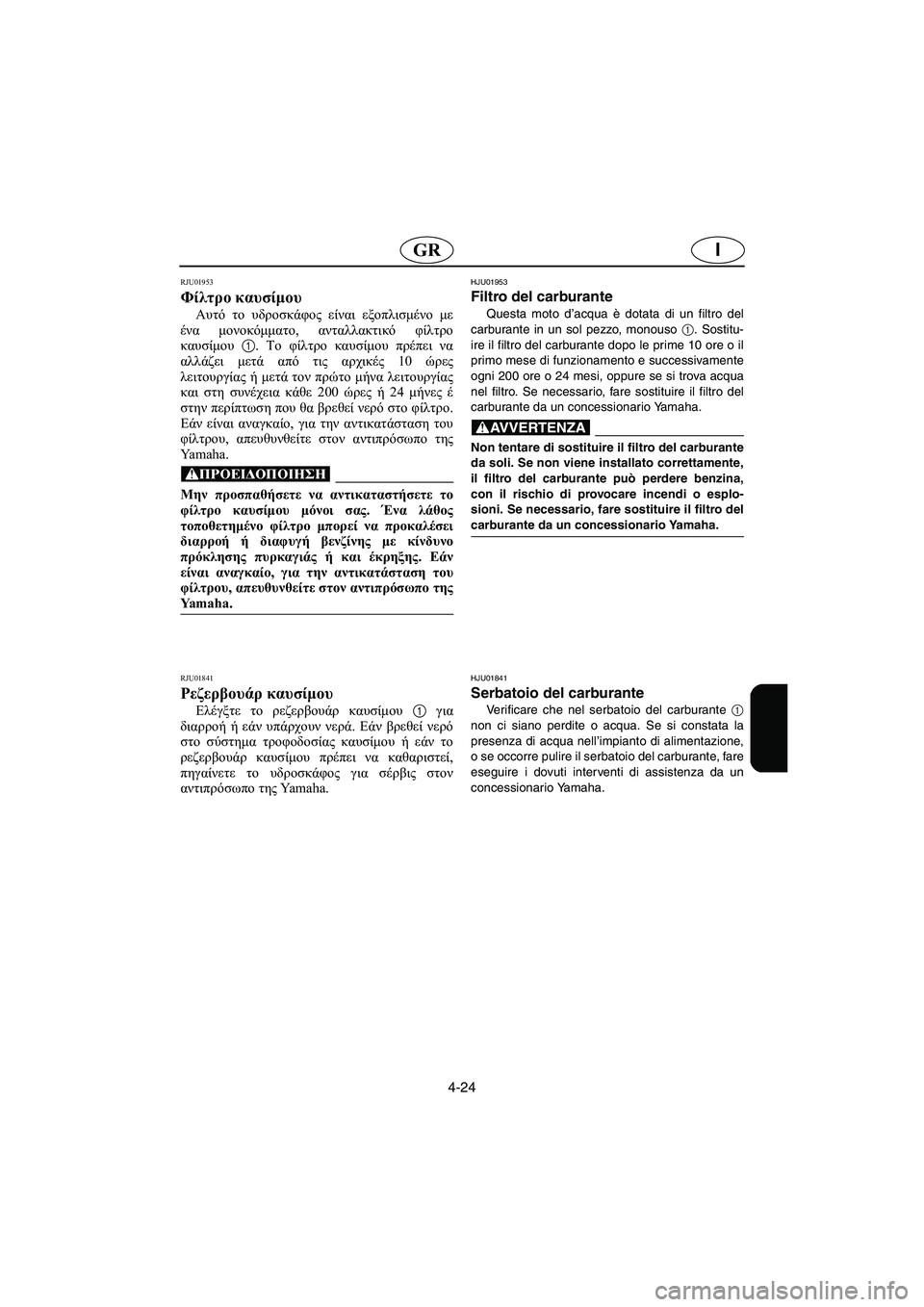

4-24
IGR
RJU01953
Φίλτρο καυσίμου
Αυτό το υδροσκάφος είναι εξοπλισμένο με
ένα μονοκόμματο, ανταλλακτικό φίλτρο
καυσίμου 1. Το φίλτρο καυσίμου πρέπει να
αλλάζει μετά από τις αρχικές 10 ώρες
λειτουργίας ή μετά τον πρώτο μήνα λειτουργίας
και στη συνέχεια κάθε 200 ώρες ή 24 μήνες έ
στην περίπτωση που θα βρεθεί νερό στο φίλτρο.
Εάν είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@ Μην προσπαθήσετε να αντικαταστήσετε το
φίλτρο καυσίμου μόνοι σας. Ένα λάθος
τοποθετημένο φίλτρο μπορεί να προκαλέσει
διαρροή ή διαφυγή βενζίνης με κίνδυνο
πρόκλησης πυρκαγιάς ή και έκρηξης. Εάν
είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@
RJU01841
Ρεζερβουάρ καυσίμου
Ελέγξτε το ρεζερβουάρ καυσίμου 1 για
διαρροή ή εάν υπάρχουν νερά. Εάν βρεθεί νερό
στο σύστημα τροφοδοσίας καυσίμου ή εάν το
ρεζερβουάρ καυσίμου πρέπει να καθαριστεί,
πηγαίνετε το υδροσκάφος για σέρβις στον
αντιπρόσωπο της Ya m a h a .
HJU01953
Filtro del carburante
Questa moto d’acqua è dotata di un filtro del
carburante in un sol pezzo, monouso
1. Sostitu-
ire il filtro del carburante dopo le prime 10 ore o il
primo mese di funzionamento e successivamente
ogni 200 ore o 24 mesi, oppure se si trova acqua
nel filtro. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@ Non tentare di sostituire il filtro del carburante
da soli. Se non viene installato correttamente,
il filtro del carburante può perdere benzina,
con il rischio di provocare incendi o esplo-
sioni. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@
HJU01841
Serbatoio del carburante
Verificare che nel serbatoio del carburante 1
non ci siano perdite o acqua. Se si constata la
presenza di acqua nell’impianto di alimentazione,
o se occorre pulire il serbatoio del carburante, fare
eseguire i dovuti interventi di assistenza da un
concessionario Yamaha.
UF1N83B0.book Page 24 Monday, May 10, 2004 1:45 PM
Page 166 of 218

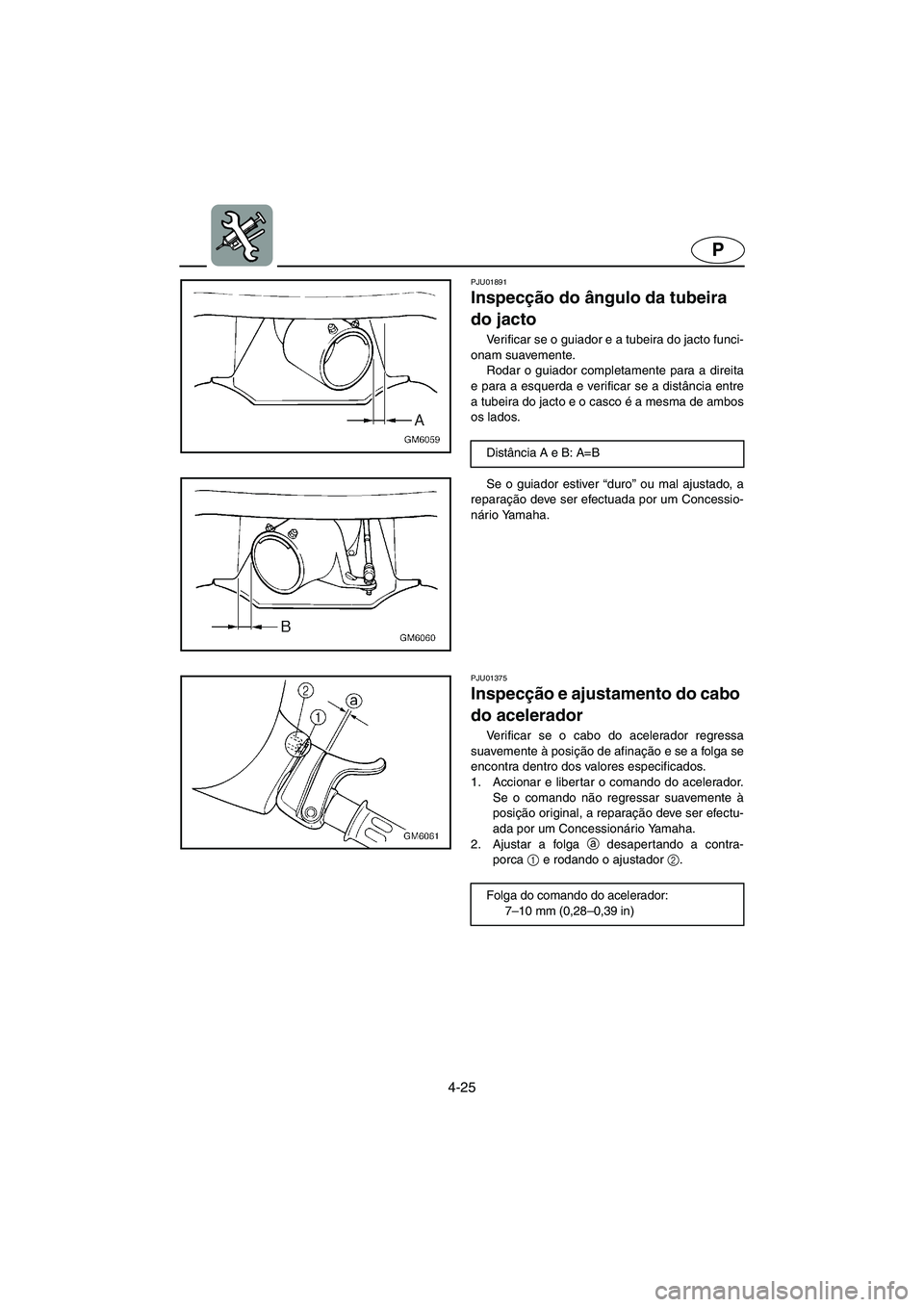

4-25
P
PJU01891
Inspecção do ângulo da tubeira
do jacto
Verificar se o guiador e a tubeira do jacto funci-
onam suavemente.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se a distância entre
a tubeira do jacto e o casco é a mesma de ambos
os lados.
Se o guiador estiver “duro” ou mal ajustado, a
reparação deve ser efectuada por um Concessio-
nário Yamaha.Distância A e B: A=B
PJU01375
Inspecção e ajustamento do cabo
do acelerador
Verificar se o cabo do acelerador regressa
suavemente à posição de afinação e se a folga se
encontra dentro dos valores especificados.
1. Accionar e liber tar o comando do acelerador.
Se o comando não regressar suavemente à
posição original, a reparação deve ser efectu-
ada por um Concessionário Yamaha.
2. Ajustar a folga a
desaper tando a contra-
porca 1
e rodando o ajustador 2
.
Folga do comando do acelerador:
7–10 mm (0,28–0,39 in)
UF1N83B0.book Page 25 Monday, May 10, 2004 1:45 PM
Page 167 of 218

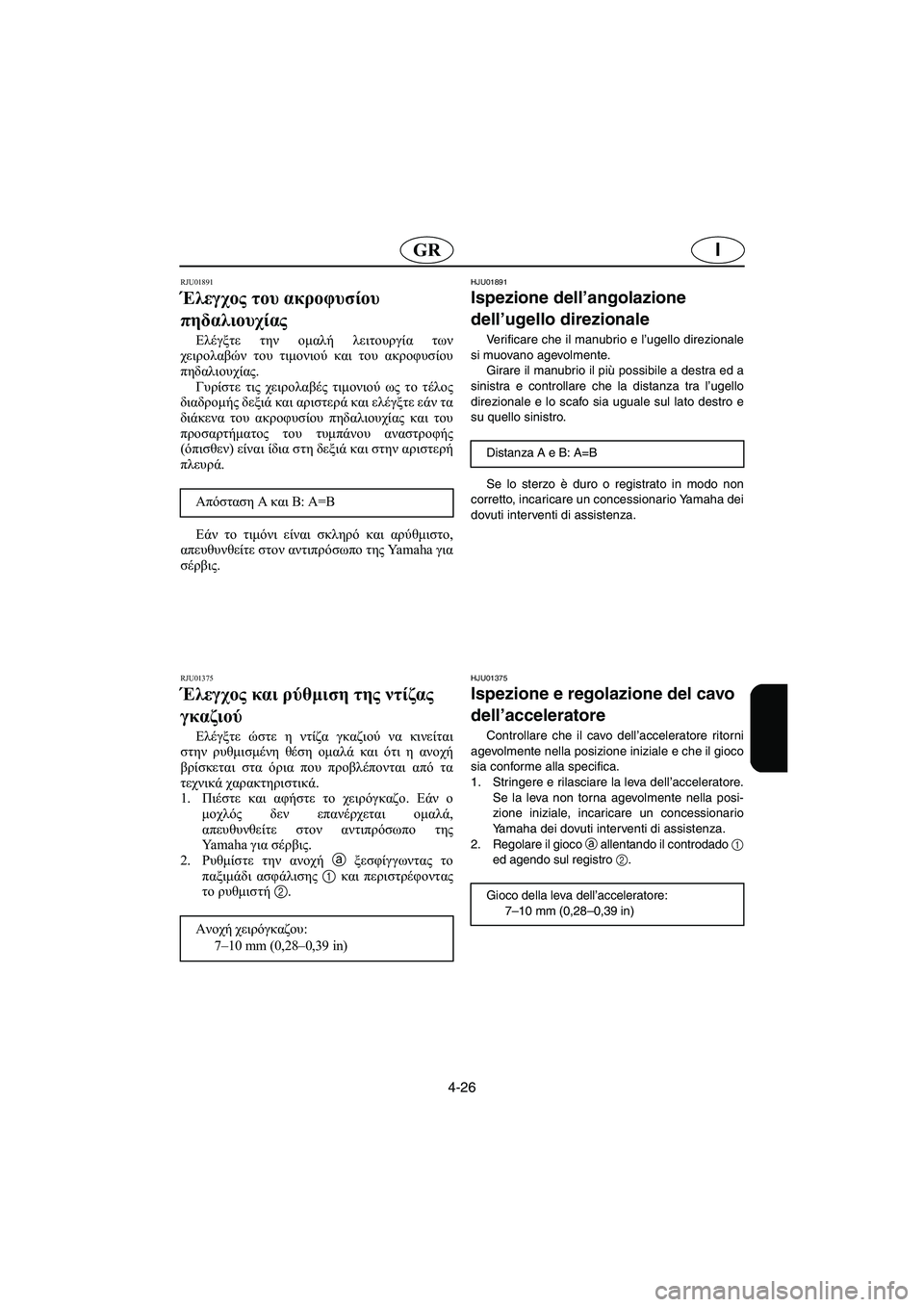

4-26
IGR
RJU01891
Έλεγχος του ακροφυσίου
πηδαλιουχίας
Ελέγξτε την ομαλή λειτουργία των
χειρολαβών του τιμονιού και του ακροφυσίου
πηδαλιουχίας.
Γυρίστε τις χειρολαβές τιμονιού ως το τέλος
διαδρομής δεξιά και αριστερά και ελέγξτε εάν τα
διάκενα του ακροφυσίου πηδαλιουχίας και του
προσαρτήματος του τυμπάνου αναστροφής
(όπισθεν) είναι ίδια στη δεξιά και στην αριστερή
πλευρά.
Εάν το τιμόνι είναι σκληρό και αρύθμιστο,
απευθυνθείτε στον αντιπρόσωπο της Yamaha για
σέρβις. Απόσταση A και B: A=B
RJU01375
Έλεγχος και ρύθμιση της ντίζας
γκαζιού
Ελέγξτε ώστε η ντίζα γκαζιού να κινείται
στην ρυθμισμένη θέση ομαλά και ότι η ανοχή
βρίσκεται στα όρια που προβλέπονται από τα
τεχνικά χαρακτηριστικά.
1.Πιέστε και αφήστε το χειρόγκαζο. Εάν ο
μοχλός δεν επανέρχεται ομαλά,
απευθυνθείτε στον αντιπρόσωπο της
Yamaha για σέρβις.
2.Ρυθμίστε την ανοχή a ξεσφίγγωντας το
παξιμάδι ασφάλισης 1 και περιστρέφοντας
το ρυθμιστή 2.
Ανοχή χειρόγκαζου:
7–10 mm (0,28–0,39 in)
HJU01891
Ispezione dell’angolazione
dell’ugello direzionale
Verificare che il manubrio e l’ugello direzionale
si muovano agevolmente.
Girare il manubrio il più possibile a destra ed a
sinistra e controllare che la distanza tra l’ugello
direzionale e lo scafo sia uguale sul lato destro e
su quello sinistro.
Se lo sterzo è duro o registrato in modo non
corretto, incaricare un concessionario Yamaha dei
dovuti interventi di assistenza.Distanza A e B: A=B
HJU01375
Ispezione e regolazione del cavo
dell’acceleratore
Controllare che il cavo dell’acceleratore ritorni
agevolmente nella posizione iniziale e che il gioco
sia conforme alla specifica.
1. Stringere e rilasciare la leva dell’acceleratore.
Se la leva non torna agevolmente nella posi-
zione iniziale, incaricare un concessionario
Yamaha dei dovuti interventi di assistenza.
2. Regolare il gioco
a allentando il controdado 1
ed agendo sul registro 2.
Gioco della leva dell’acceleratore:
7–10 mm (0,28–0,39 in)
UF1N83B0.book Page 26 Monday, May 10, 2004 1:45 PM
Page 168 of 218

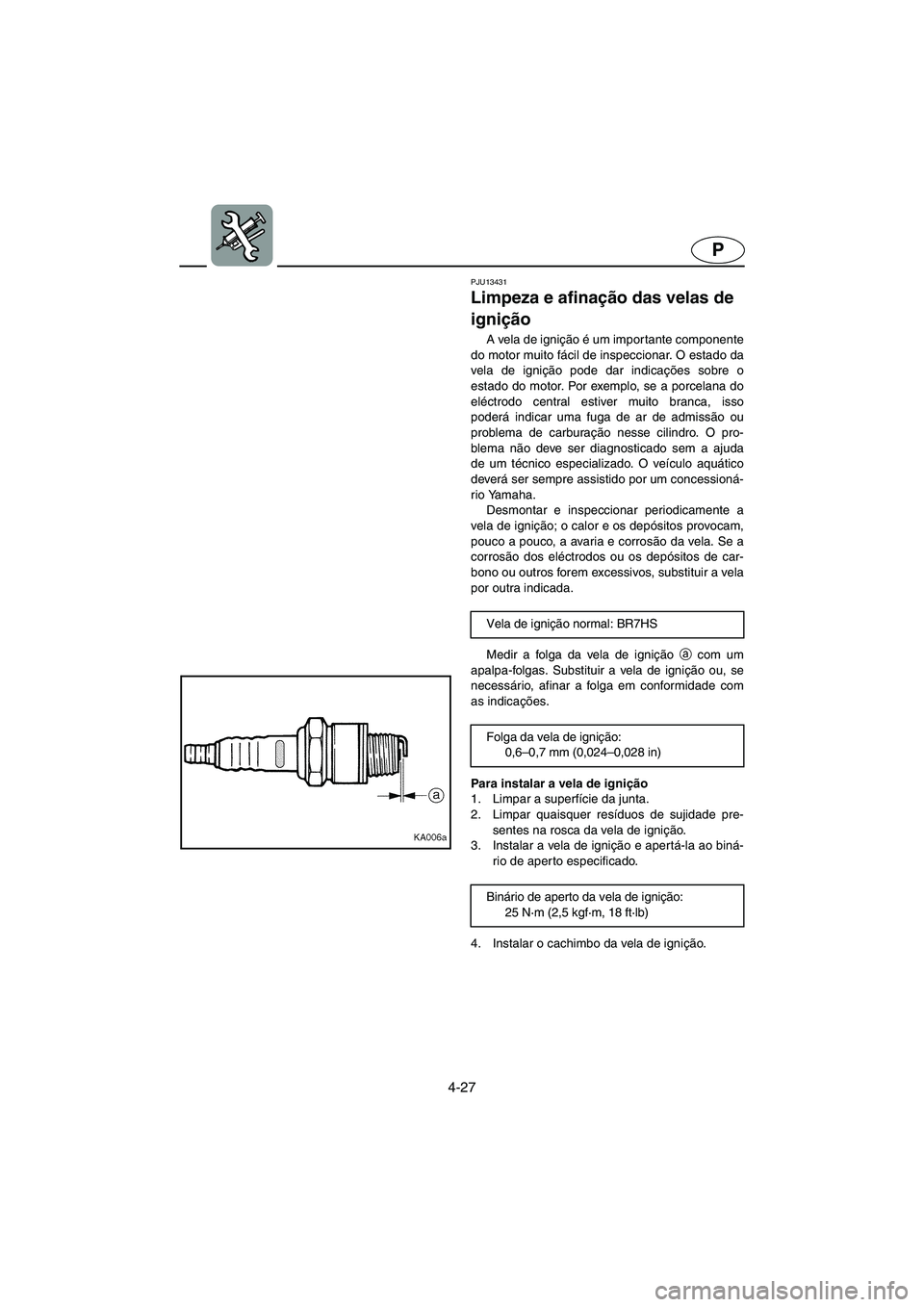

4-27
P
PJU13431
Limpeza e afinação das velas de
ignição
A vela de ignição é um importante componente
do motor muito fácil de inspeccionar. O estado da
vela de ignição pode dar indicações sobre o
estado do motor. Por exemplo, se a porcelana do
eléctrodo central estiver muito branca, isso
poderá indicar uma fuga de ar de admissão ou
problema de carburação nesse cilindro. O pro-
blema não deve ser diagnosticado sem a ajuda
de um técnico especializado. O veículo aquático
deverá ser sempre assistido por um concessioná-
rio Yamaha.
Desmontar e inspeccionar periodicamente a
vela de ignição; o calor e os depósitos provocam,
pouco a pouco, a avaria e corrosão da vela. Se a
corrosão dos eléctrodos ou os depósitos de car-
bono ou outros forem excessivos, substituir a vela
por outra indicada.
Medir a folga da vela de ignição a
com um
apalpa-folgas. Substituir a vela de ignição ou, se
necessário, afinar a folga em conformidade com
as indicações.
Para instalar a vela de ignição
1. Limpar a superfície da junta.
2. Limpar quaisquer resíduos de sujidade pre-
sentes na rosca da vela de ignição.
3. Instalar a vela de ignição e apertá-la ao biná-
rio de aperto especificado.
4. Instalar o cachimbo da vela de ignição. Vela de ignição normal: BR7HS
Folga da vela de ignição:
0,6–0,7 mm (0,024–0,028 in)
Binário de aperto da vela de ignição:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF1N83B0.book Page 27 Monday, May 10, 2004 1:45 PM

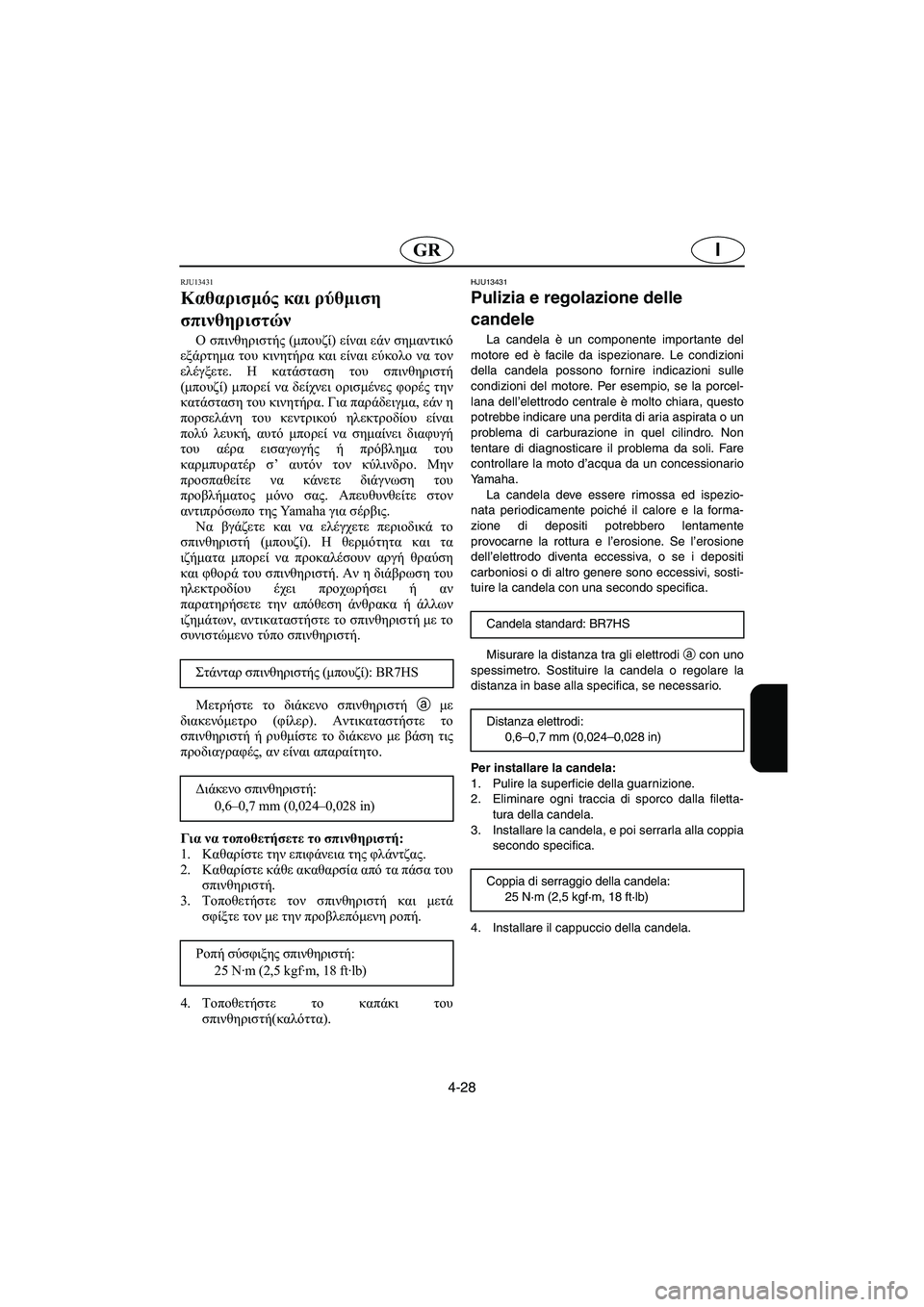

Page 169 of 218
4-28
IGR
RJU13431
Καθαρισμός και ρύθμιση
σπινθηριστών
Ο σπινθηριστής (μπουζί) είναι εάν σημαντικό
εξάρτημα του κινητήρα και είναι εύκολο να τον
ελέγξετε. Η κατάσταση του σπινθηριστή
(μπουζί) μπορεί να δείχνει ορισμένες φορές την
κατάσταση του κινητήρα. Για παράδειγμα, εάν η
πορσελάνη του κεντρικού ηλεκτροδίου είναι
πολύ λευκή, αυτό μπορεί να σημαίνει διαφυγή
του αέρα εισαγωγής ή πρόβλημα του
καρμπυρατέρ σ’ αυτόν τον κύλινδρο. Μην
προσπαθείτε να κάνετε διάγνωση του
προβλήματος μόνο σας. Απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a για σέρβις.
Να βγάζετε και να ελέγχετε περιοδικά το
σπινθηριστή (μπουζί). Η θερμότητα και τα
ιζήματα μπορεί να προκαλέσουν αργή θραύση
και φθορά του σπινθηριστή. Αν η διάβρωση του
ηλεκτροδίου έχει προχωρήσει ή αν
παρατηρήσετε την απόθεση άνθρακα ή άλλων
ιζημάτων, αντικαταστήστε το σπινθηριστή με το
συνιστώμενο τύπο σπινθηριστή.
Μετρήστε το διάκενο σπινθηριστή a με
διακενόμετρο (φίλερ). Αντικαταστήστε το
σπινθηριστή ή ρυθμίστε το διάκενο με βάση τις
προδιαγραφές, αν είναι απαραίτητο.
Για να τοποθετήσετε το σπινθηριστή:
1.Καθαρίστε την επιφάνεια της φλάντζας.
2.Καθαρίστε κάθε ακαθαρσία από τα πάσα του
σπινθηριστή.
3.Τοποθετήστε τον σπινθηριστή και μετά
σφίξτε τον με την προβλεπόμενη ροπή.
4.Τοποθετήστε το καπάκι του
σπινθηριστή(καλόττα). Στάνταρ σπινθηριστής (μπουζί): BR7HS
Διάκενο σπινθηριστή:
0,6–0,7 mm (0,024–0,028 in)
Ροπή σύσφιξης σπινθηριστή:
25 N∙m (2,5 kgf∙m, 18 ft∙lb)
HJU13431
Pulizia e regolazione delle
candele
La candela è un componente importante del
motore ed è facile da ispezionare. Le condizioni
della candela possono fornire indicazioni sulle
condizioni del motore. Per esempio, se la porcel-
lana dell’elettrodo centrale è molto chiara, questo
potrebbe indicare una perdita di aria aspirata o un
problema di carburazione in quel cilindro. Non
tentare di diagnosticare il problema da soli. Fare
controllare la moto d’acqua da un concessionario
Yamaha.
La candela deve essere rimossa ed ispezio-
nata periodicamente poiché il calore e la forma-
zione di depositi potrebbero lentamente
provocarne la rottura e l’erosione. Se l’erosione
dell’elettrodo diventa eccessiva, o se i depositi
carboniosi o di altro genere sono eccessivi, sosti-
tuire la candela con una secondo specifica.
Misurare la distanza tra gli elettrodi
a con uno
spessimetro. Sostituire la candela o regolare la
distanza in base alla specifica, se necessario.
Per installare la candela:
1. Pulire la superficie della guarnizione.
2. Eliminare ogni traccia di sporco dalla filetta-
tura della candela.
3. Installare la candela, e poi serrarla alla coppia
secondo specifica.
4. Installare il cappuccio della candela.Candela standard: BR7HS
Distanza elettrodi:
0,6–0,7 mm (0,024–0,028 in)
Coppia di serraggio della candela:
25 N·m (2,5 kgf·m, 18 ft·lb)
UF1N83B0.book Page 28 Monday, May 10, 2004 1:45 PM

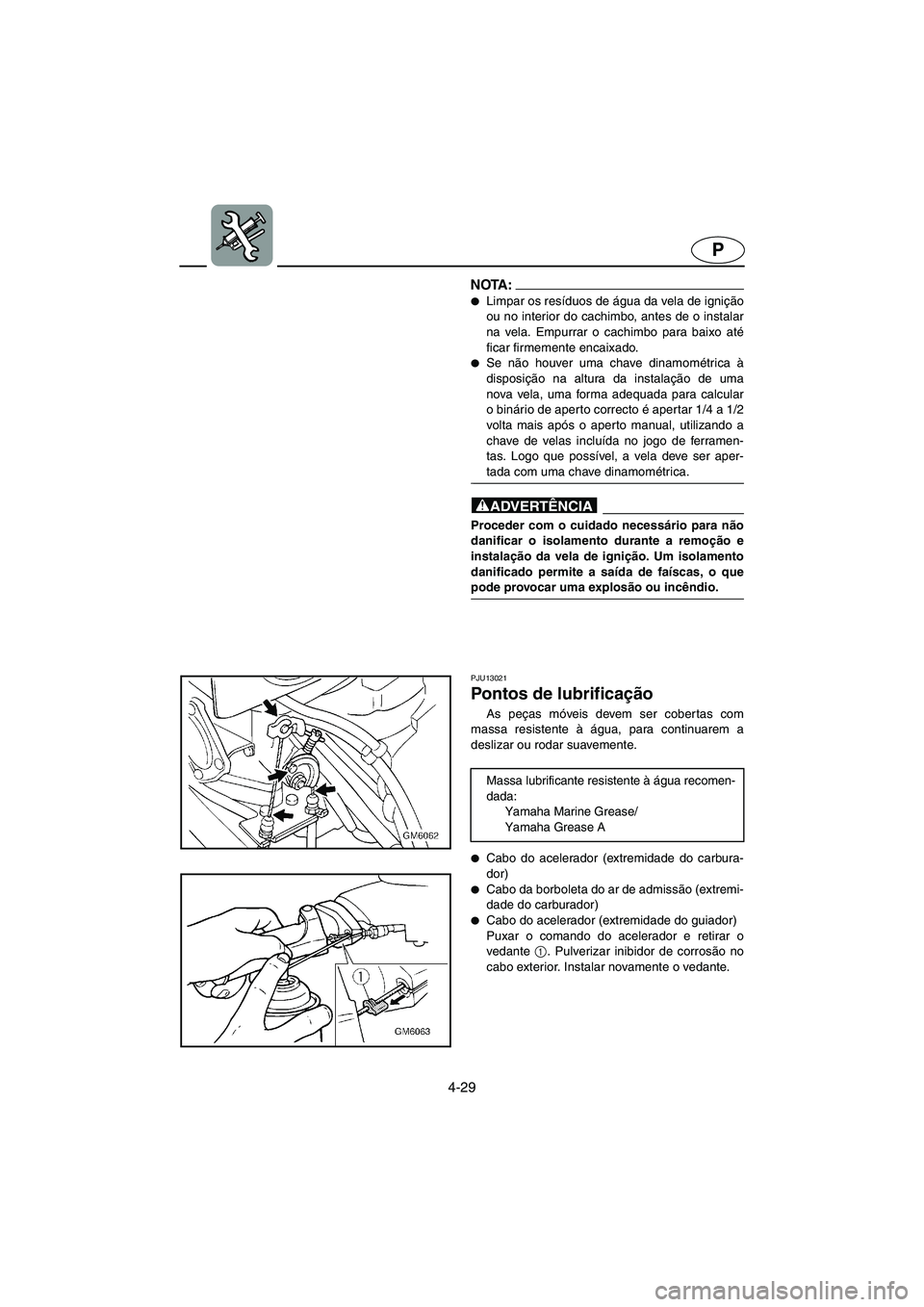

Page 170 of 218
4-29
P
NOTA :@ Limpar os resíduos de água da vela de ignição
ou no interior do cachimbo, antes de o instalar
na vela. Empurrar o cachimbo para baixo até
ficar firmemente encaixado.
Se não houver uma chave dinamométrica à
disposição na altura da instalação de uma
nova vela, uma forma adequada para calcular
o binário de aperto correcto é apertar 1/4 a 1/2
volta mais após o aperto manual, utilizando a
chave de velas incluída no jogo de ferramen-
tas. Logo que possível, a vela deve ser aper-
tada com uma chave dinamométrica.
@
@ Proceder com o cuidado necessário para não
danificar o isolamento durante a remoção e
instalação da vela de ignição. Um isolamento
danificado permite a saída de faíscas, o que
pode provocar uma explosão ou incêndio.
@
PJU13021
Pontos de lubrificação
As peças móveis devem ser cobertas com
massa resistente à água, para continuarem a
deslizar ou rodar suavemente.
Cabo do acelerador (extremidade do carbura-
dor)
Cabo da borboleta do ar de admissão (extremi-
dade do carburador)
Cabo do acelerador (extremidade do guiador)
Puxar o comando do acelerador e retirar o
vedante 1
. Pulverizar inibidor de corrosão no
cabo exterior. Instalar novamente o vedante. Massa lubrificante resistente à água recomen-
dada:
Yamaha Marine Grease/
Yamaha Grease A
UF1N83B0.book Page 29 Monday, May 10, 2004 1:45 PM
