YAMAHA SUPERJET 2005 Manuale duso (in Italian)

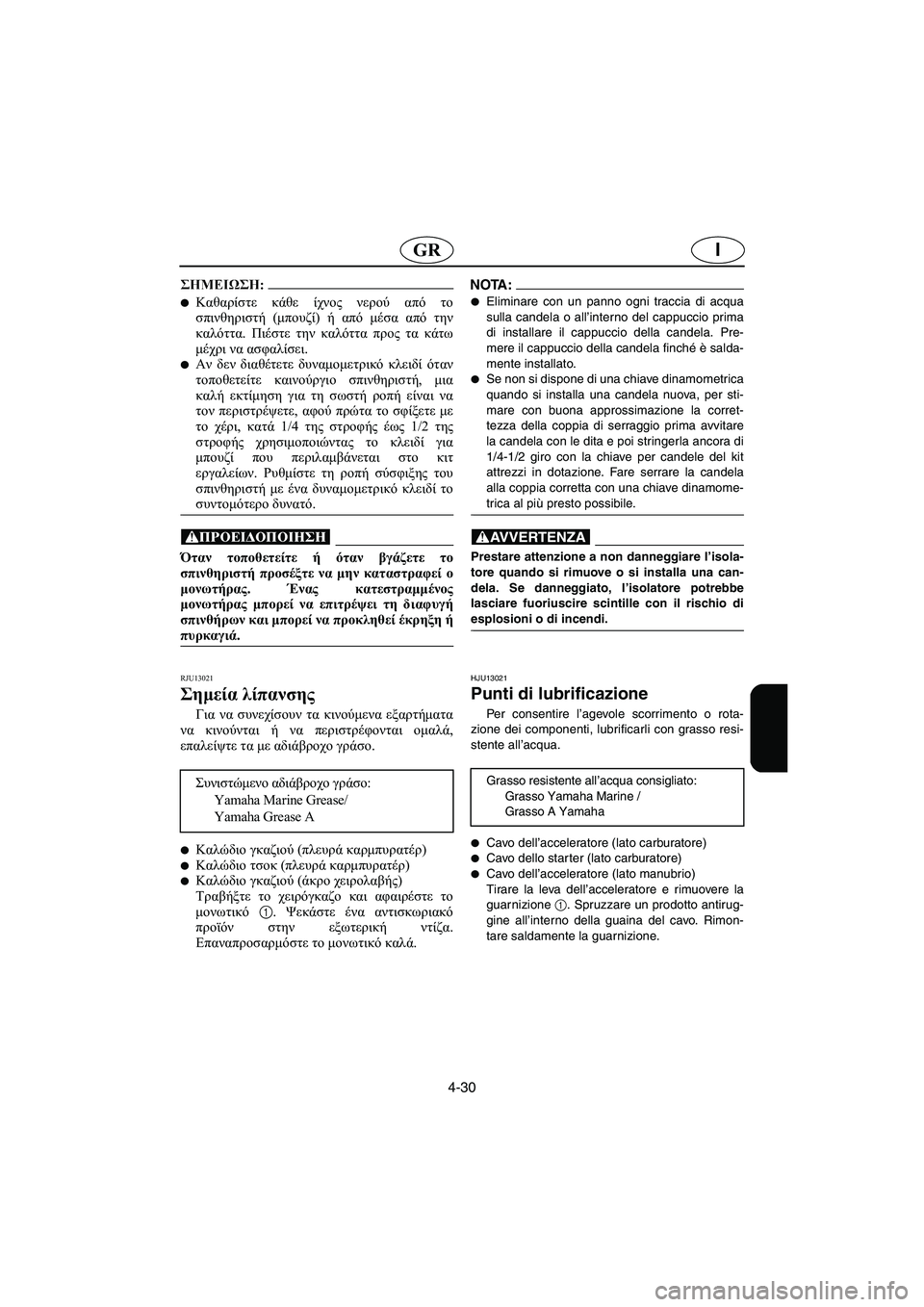

4-30
IGR
@
Καθαρίστε κάθε ίχνος νερού από το
σπινθηριστή (μπουζί) ή από μέσα από την
καλόττα. Πιέστε την καλόττα προς τα κάτω
μέχρι να ασφαλίσει.

Αν δεν διαθέτετε δυναμομετρικό κλειδί όταν
τοποθετείτε καινούργιο σπινθηριστή, μια
καλή εκτίμηση για τη σωστή ροπή είναι να
τον περιστρέψετε, αφού πρώτα το σφίξετε με
το χέρι, κατά 1/4 της στροφής έως 1/2 της
στροφής χρησιμοποιώντας το κλειδί για
μπουζί που περιλαμβάνεται στο κιτ
εργαλείων. Ρυθμίστε τη ροπή σύσφιξης του
σπινθηριστή με ένα δυναμομετρικό κλειδί το
συντομότερο δυνατό.
@
@ Όταν τοποθετείτε ή όταν βγάζετε το
σπινθηριστή προσέξτε να μην καταστραφεί ο
μονωτήρας. Ένας κατεστραμμένος
μονωτήρας μπορεί να επιτρέψει τη διαφυγή
σπινθήρων και μπορεί να προκληθεί έκρηξη ή
πυρκαγιά.
@
RJU13021
Σημεία λίπανσης
Για να συνεχίσουν τα κινούμενα εξαρτήματα
να κινούνται ή να περιστρέφονται ομαλά,
επαλείψτε τα με αδιάβροχο γράσο.

Καλώδιο γκαζιού (πλευρά καρμπυρατέρ)

Καλώδιο τσοκ (πλευρά καρμπυρατέρ)

Καλώδιο γκαζιού (άκρο χειρολαβής)
Τραβήξτε το χειρόγκαζο και αφαιρέστε το
μονωτικό 1. Ψεκάστε ένα αντισκωριακό
προϊόν στην εξωτερική ντίζα.
Επαναπροσαρμόστε το μονωτικό καλά. Συνιστώμενο αδιάβροχο γράσο:
Yamaha Marine Grease/
Yamaha Grease A
NOTA :@
Eliminare con un panno ogni traccia di acqua
sulla candela o all’interno del cappuccio prima
di installare il cappuccio della candela. Pre-
mere il cappuccio della candela finché è salda-
mente installato.

Se non si dispone di una chiave dinamometrica
quando si installa una candela nuova, per sti-
mare con buona approssimazione la corret-
tezza della coppia di serraggio prima avvitare
la candela con le dita e poi stringerla ancora di
1/4-1/2 giro con la chiave per candele del kit
attrezzi in dotazione. Fare serrare la candela
alla coppia corretta con una chiave dinamome-
trica al più presto possibile.
@
@ Prestare attenzione a non danneggiare l’isola-
tore quando si rimuove o si installa una can-
dela. Se danneggiato, l’isolatore potrebbe
lasciare fuoriuscire scintille con il rischio di
esplosioni o di incendi.
@
HJU13021
Punti di lubrificazione
Per consentire l’agevole scorrimento o rota-
zione dei componenti, lubrificarli con grasso resi-
stente all’acqua.

Cavo dell’acceleratore (lato carburatore)
Cavo dello starter (lato carburatore)

Cavo dell’acceleratore (lato manubrio)
Tirare la leva dell’acceleratore e rimuovere la
guarnizione 1. Spruzzare un prodotto antirug-
gine all’interno della guaina del cavo. Rimon-
tare saldamente la guarnizione. Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine /
Grasso A Yamaha
UF1N83B0.book Page 30 Monday, May 10, 2004 1:45 PM

4-31
P

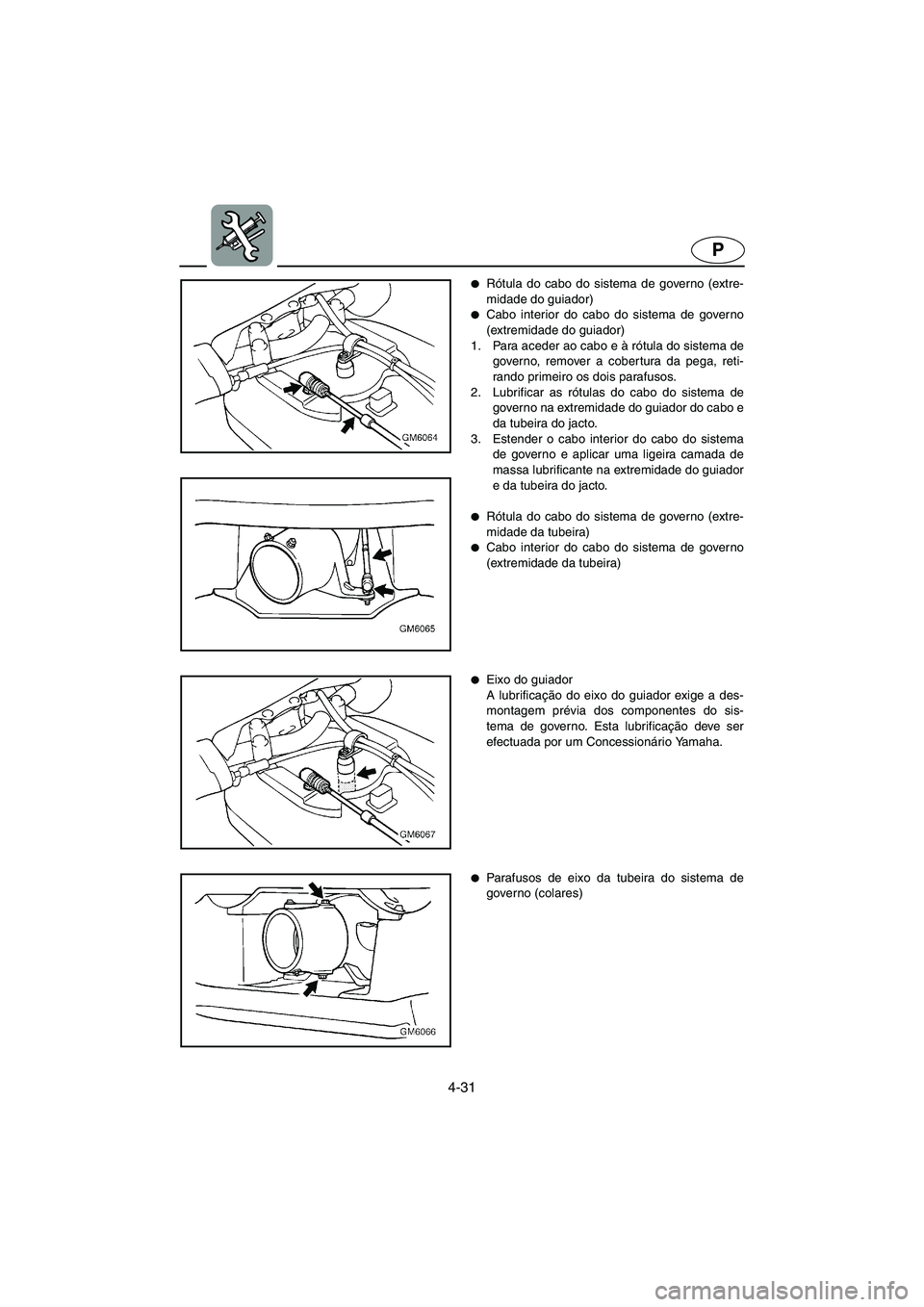

Rótula do cabo do sistema de governo (extre-
midade do guiador)

Cabo interior do cabo do sistema de governo
(extremidade do guiador)
1. Para aceder ao cabo e à rótula do sistema de
governo, remover a cobertura da pega, reti-
rando primeiro os dois parafusos.
2. Lubrificar as rótulas do cabo do sistema de
governo na extremidade do guiador do cabo e
da tubeira do jacto.
3. Estender o cabo interior do cabo do sistema
de governo e aplicar uma ligeira camada de
massa lubrificante na extremidade do guiador
e da tubeira do jacto.

Rótula do cabo do sistema de governo (extre-
midade da tubeira)

Cabo interior do cabo do sistema de governo
(extremidade da tubeira)

Eixo do guiador
A lubrificação do eixo do guiador exige a des-
montagem prévia dos componentes do sis-
tema de governo. Esta lubrificação deve ser
efectuada por um Concessionário Yamaha.

Parafusos de eixo da tubeira do sistema de
governo (colares)
UF1N83B0.book Page 31 Monday, May 10, 2004 1:45 PM

4-32
IGR

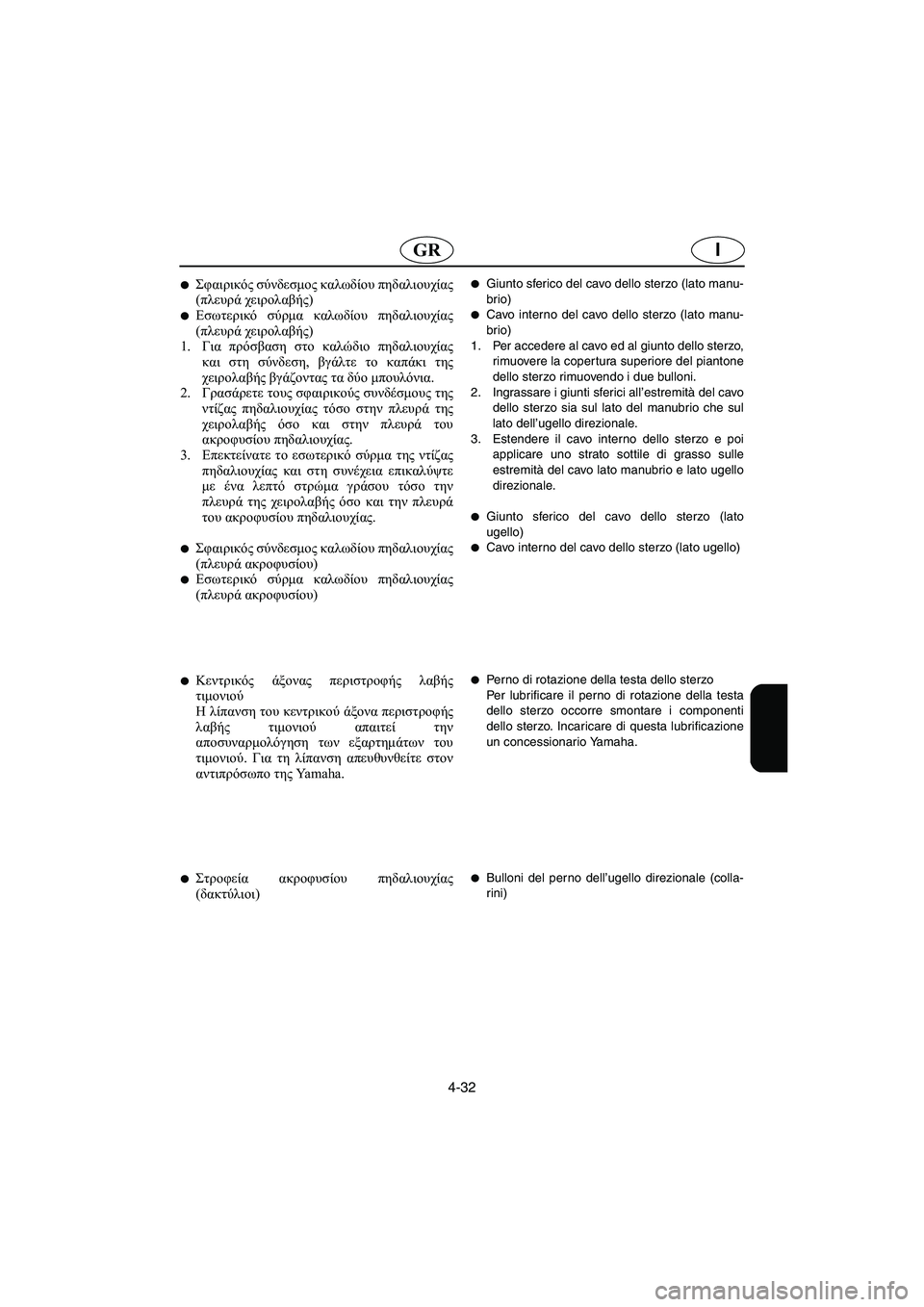

Σφαιρικός σύνδεσμος καλωδίου πηδαλιουχίας
(πλευρά χειρολαβής)

Εσωτερικό σύρμα καλωδίου πηδαλιουχίας
(πλευρά χειρολαβής)
1.Για πρόσβαση στο καλώδιο πηδαλιουχίας
και στη σύνδεση, βγάλτε το καπάκι της
χειρολαβής βγάζοντας τα δύο μπουλόνια.
2.Γρασάρετε τους σφαιρικούς συνδέσμους της
ντίζας πηδαλιουχίας τόσο στην πλευρά της
χειρολαβής όσο και στην πλευρά του
ακροφυσίου πηδαλιουχίας.
3.Επεκτείνατε το εσωτερικό σύρμα της ντίζας
πηδαλιουχίας και στη συνέχεια επικαλύψτε
με ένα λεπτό στρώμα γράσου τόσο την
πλευρά της χειρολαβής όσο και την πλευρά
του ακροφυσίου πηδαλιουχίας.

Σφαιρικός σύνδεσμος καλωδίου πηδαλιουχίας
(πλευρά ακροφυσίου)

Εσωτερικό σύρμα καλωδίου πηδαλιουχίας
(πλευρά ακροφυσίου)

Κεντρικός άξονας περιστροφής λαβής
τιμονιού
Η λίπανση του κεντρικού άξονα περιστροφής
λαβής τιμονιού απαιτεί την
αποσυναρμολόγηση των εξαρτημάτων του
τιμονιού. Για τη λίπανση απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a .

Στροφεία ακροφυσίου πηδαλιουχίας
(δακτύλιοι)

Giunto sferico del cavo dello sterzo (lato manu-
brio)

Cavo interno del cavo dello sterzo (lato manu-
brio)
1. Per accedere al cavo ed al giunto dello sterzo,
rimuovere la copertura superiore del piantone
dello sterzo rimuovendo i due bulloni.
2. Ingrassare i giunti sferici all’estremità del cavo
dello sterzo sia sul lato del manubrio che sul
lato dell’ugello direzionale.
3. Estendere il cavo interno dello sterzo e poi
applicare uno strato sottile di grasso sulle
estremità del cavo lato manubrio e lato ugello
direzionale.

Giunto sferico del cavo dello sterzo (lato
ugello)

Cavo interno del cavo dello sterzo (lato ugello)

Perno di rotazione della testa dello sterzo
Per lubrificare il perno di rotazione della testa
dello sterzo occorre smontare i componenti
dello sterzo. Incaricare di questa lubrificazione
un concessionario Yamaha.

Bulloni del perno dell’ugello direzionale (colla-
rini)
UF1N83B0.book Page 32 Monday, May 10, 2004 1:45 PM

4-33
P

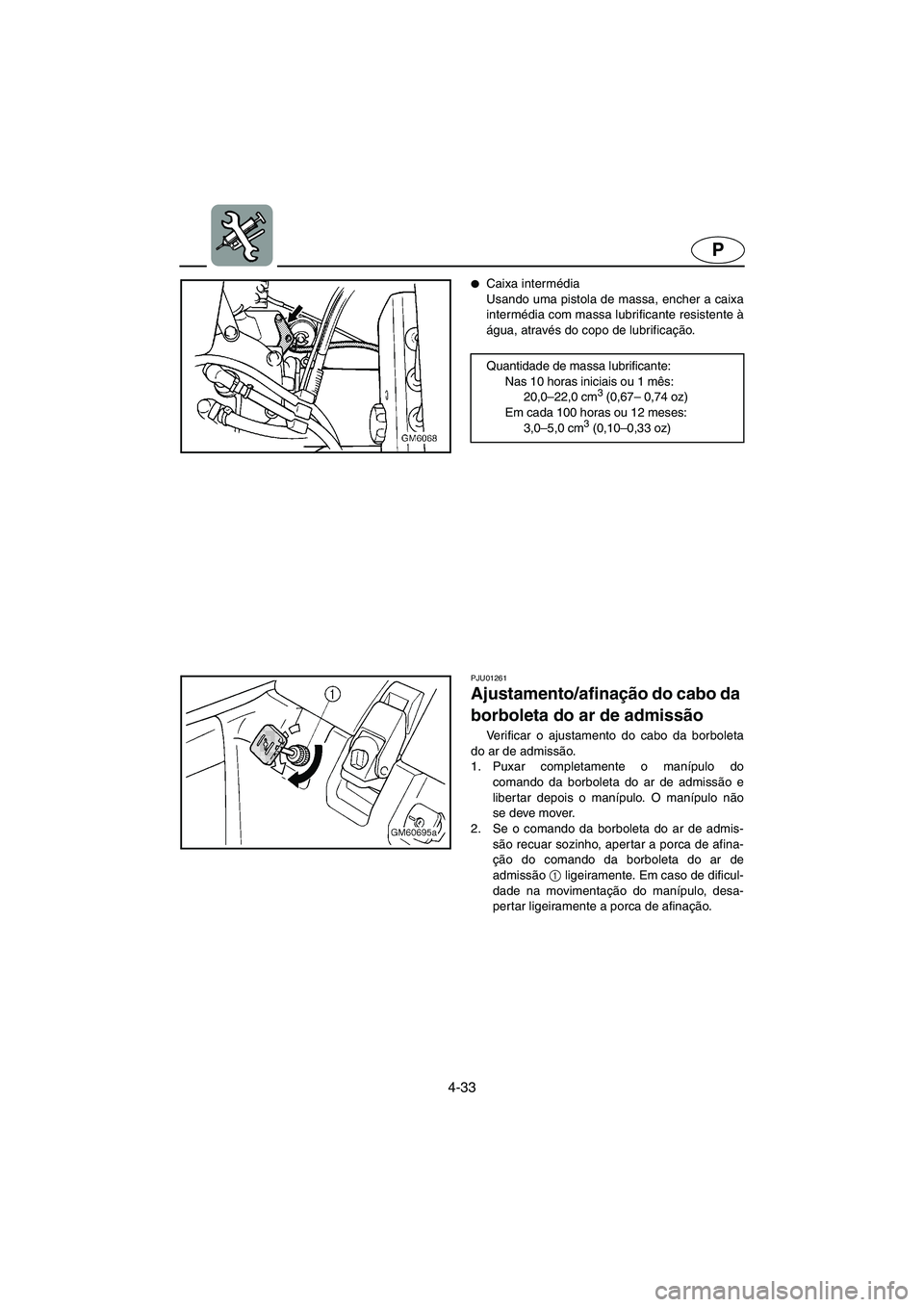

Caixa intermédia
Usando uma pistola de massa, encher a caixa
intermédia com massa lubrificante resistente à
água, através do copo de lubrificação.
Quantidade de massa lubrificante:
Nas 10 horas iniciais ou 1 mês:
20,0–22,0 cm
3 (0,67– 0,74 oz)
Em cada 100 horas ou 12 meses:
3,0–5,0 cm
3 (0,10–0,33 oz)
PJU01261
Ajustamento/afinação do cabo da
borboleta do ar de admissão
Verificar o ajustamento do cabo da borboleta
do ar de admissão.
1. Puxar completamente o manípulo do
comando da borboleta do ar de admissão e
liber tar depois o manípulo. O manípulo não
se deve mover.
2. Se o comando da borboleta do ar de admis-
são recuar sozinho, apertar a porca de afina-
ção do comando da borboleta do ar de
admissão 1
ligeiramente. Em caso de dificul-
dade na movimentação do manípulo, desa-
pertar ligeiramente a porca de afinação.
UF1N83B0.book Page 33 Monday, May 10, 2004 1:45 PM

4-34
IGR

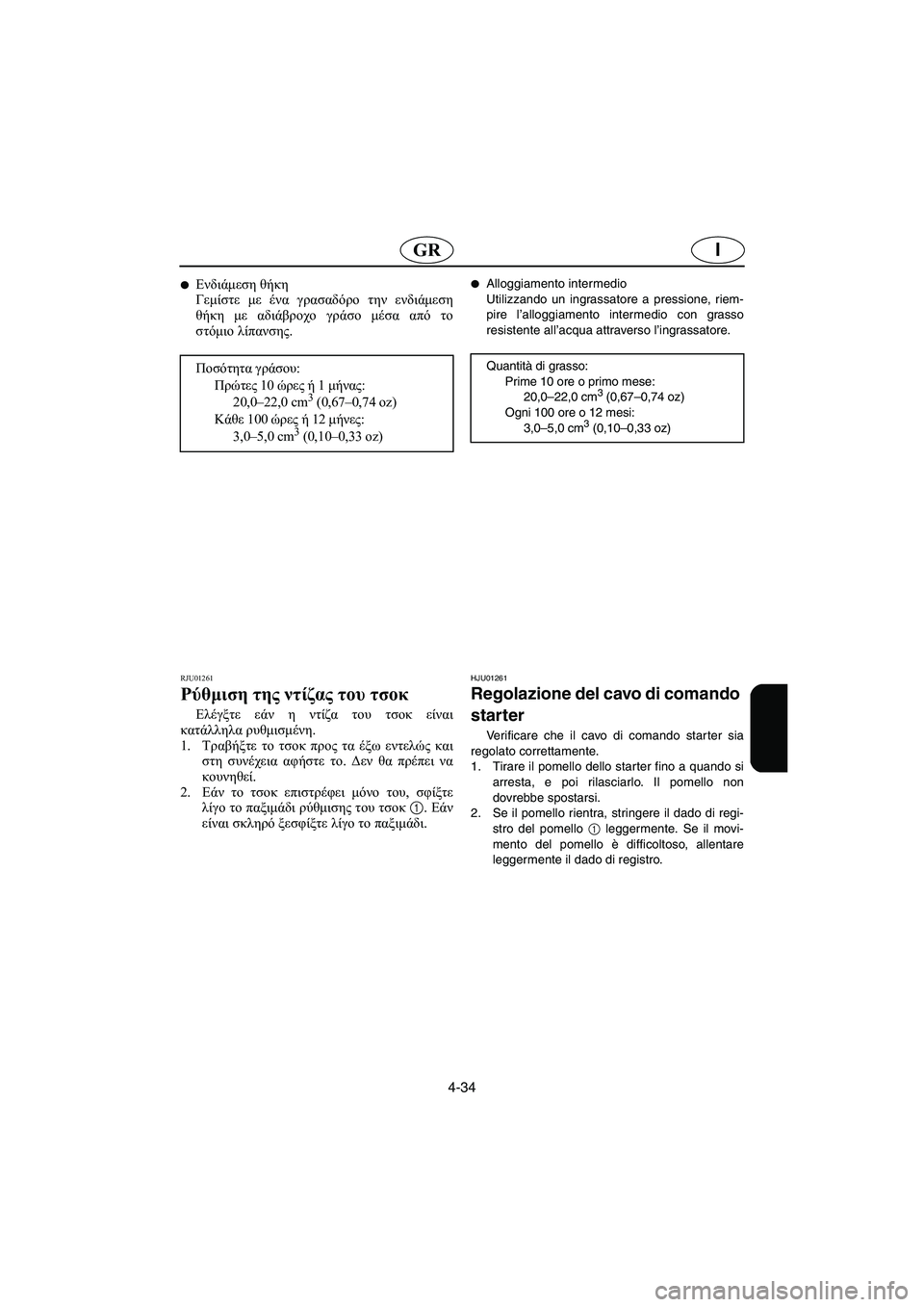

Ενδιάμεση θήκη
Γεμίστε με ένα γρασαδόρο την ενδιάμεση
θήκη με αδιάβροχο γράσο μέσα από το
στόμιο λίπανσης.
Ποσότητα γράσου:
Πρώτες 10 ώρες ή 1 μήνας:
20,0–22,0 cm
3 (0,67–0,74 oz)
Κάθε 100 ώρες ή 12 μήνες:
3,0–5,0 cm
3 (0,10–0,33 oz)
RJU01261
Ρύθμιση της ντίζας του τσοκ
Ελέγξτε εάν η ντίζα του τσοκ είναι
κατάλληλα ρυθμισμένη.
1.Τραβήξτε το τσοκ προς τα έξω εντελώς και
στη συνέχεια αφήστε το. Δεν θα πρέπει να
κουνηθεί.
2.Εάν το τσοκ επιστρέφει μόνο του, σφίξτε
λίγο το παξιμάδι ρύθμισης του τσοκ 1. Εάν
είναι σκληρό ξεσφίξτε λίγο το παξιμάδι.

Alloggiamento intermedio
Utilizzando un ingrassatore a pressione, riem-
pire l’alloggiamento intermedio con grasso
resistente all’acqua attraverso l’ingrassatore.
Quantità di grasso:
Prime 10 ore o primo mese:
20,0–22,0 cm
3 (0,67–0,74 oz)
Ogni 100 ore o 12 mesi:
3,0–5,0 cm
3 (0,10–0,33 oz)
HJU01261
Regolazione del cavo di comando
starter
Verificare che il cavo di comando starter sia
regolato correttamente.
1. Tirare il pomello dello starter fino a quando si
arresta, e poi rilasciarlo. Il pomello non
dovrebbe spostarsi.
2. Se il pomello rientra, stringere il dado di regi-
stro del pomello 1 leggermente. Se il movi-
mento del pomello è difficoltoso, allentare
leggermente il dado di registro.
UF1N83B0.book Page 34 Monday, May 10, 2004 1:45 PM

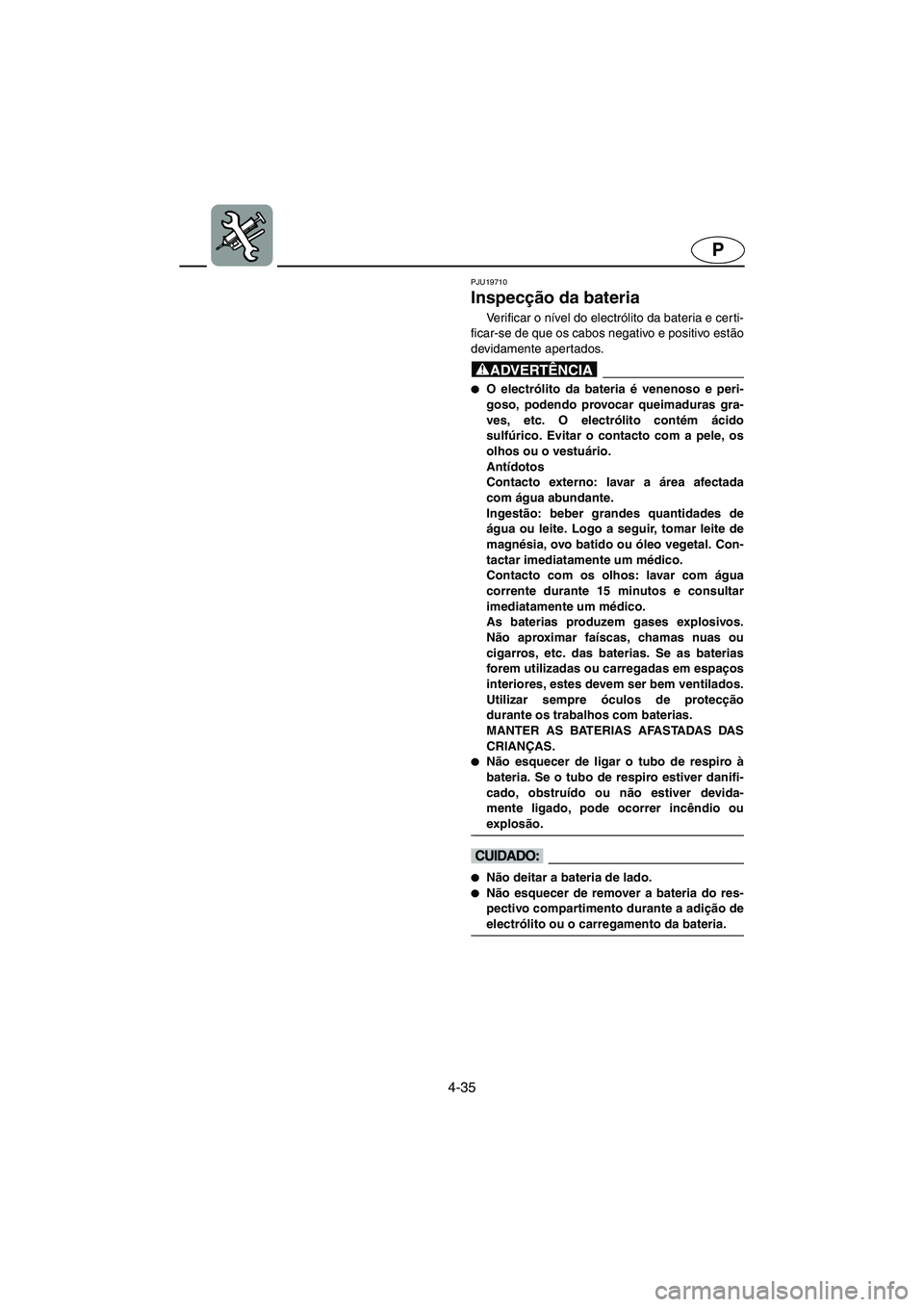

4-35
P
PJU19710
Inspecção da bateria
Ve r i f i c a r o nível do electrólito da bateria e cer ti-
ficar-se de que os cabos negativo e positivo estão
devidamente apertados.
@
O electrólito da bateria é venenoso e peri-
goso, podendo provocar queimaduras gra-
ves, etc. O electrólito contém ácido
sulfúrico. Evitar o contacto com a pele, os
olhos ou o vestuário.
Antídotos
Contacto externo: lavar a área afectada
com água abundante.
Ingestão: beber grandes quantidades de
água ou leite. Logo a seguir, tomar leite de
magnésia, ovo batido ou óleo vegetal. Con-
tactar imediatamente um médico.
Contacto com os olhos: lavar com água
corrente durante 15 minutos e consultar
imediatamente um médico.
As baterias produzem gases explosivos.
Não aproximar faíscas, chamas nuas ou
cigarros, etc. das baterias. Se as baterias
forem utilizadas ou carregadas em espaços
interiores, estes devem ser bem ventilados.
Utilizar sempre óculos de protecção
durante os trabalhos com baterias.
MANTER AS BATERIAS AFASTADAS DAS
CRIANÇAS.

Não esquecer de ligar o tubo de respiro à
bateria. Se o tubo de respiro estiver danifi-
cado, obstruído ou não estiver devida-
mente ligado, pode ocorrer incêndio ou
explosão.
@
@
Não deitar a bateria de lado.

Não esquecer de remover a bateria do res-
pectivo compartimento durante a adição de
electrólito ou o carregamento da bateria.
@
UF1N83B0.book Page 35 Monday, May 10, 2004 1:45 PM

4-36
IGR
RJU19710

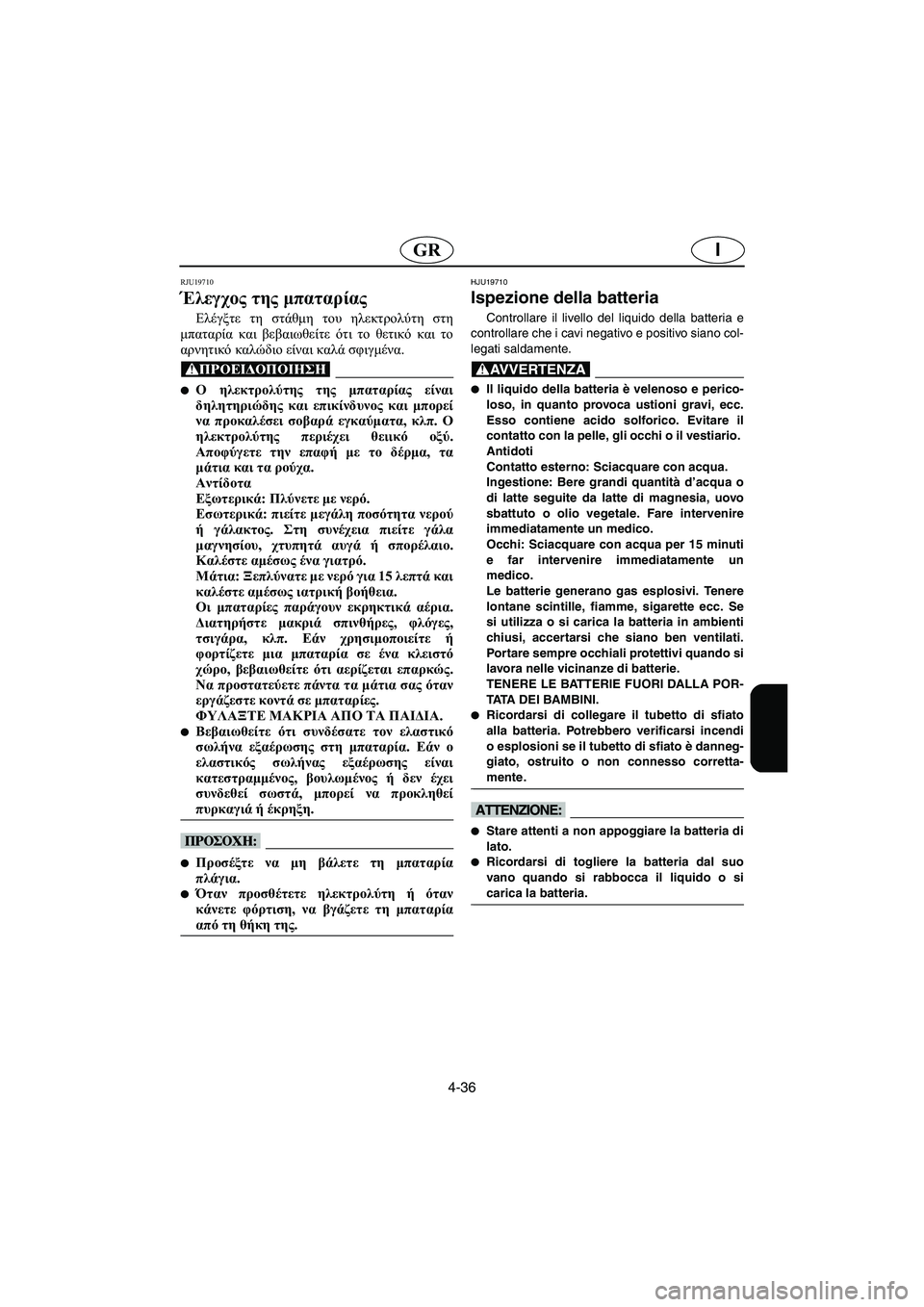

Έλεγχος της μπαταρίας
Ελέγξτε τη στάθμη του ηλεκτρολύτη στη
μπαταρία και βεβαιωθείτε ότι το θετικό και το
αρνητικό καλώδιο είναι καλά σφιγμένα.
@
Ο ηλεκτρολύτης της μπαταρίας είναι
δηλητηριώδης και επικίνδυνος και μπορεί
να προκαλέσει σοβαρά εγκαύματα, κλπ. Ο
ηλεκτρολύτης περιέχει θειικό οξύ.
Αποφύγετε την επαφή με το δέρμα, τα
μάτια και τα ρούχα.
Αντίδοτα
Εξωτερικά: Πλύνετε με νερό.
Εσωτερικά: πιείτε μεγάλη ποσότητα νερού
ή γάλακτος. Στη συνέχεια πιείτε γάλα
μαγνησίου, χτυπητά αυγά ή σπορέλαιο.
Καλέστε αμέσως ένα γιατρό.
Μάτια: Ξεπλύνατε με νερό για 15 λεπτά και
καλέστε αμέσως ιατρική βοήθεια.
Οι μπαταρίες παράγουν εκρηκτικά αέρια.
Διατηρήστε μακριά σπινθήρες, φλόγες,
τσιγάρα, κλπ. Εάν χρησιμοποιείτε ή
φορτίζετε μια μπαταρία σε ένα κλειστό
χώρο, βεβαιωθείτε ότι αερίζεται επαρκώς.
Να προστατεύετε πάντα τα μάτια σας όταν
εργάζεστε κοντά σε μπαταρίες.
ΦΥΛΑΞΤΕ ΜΑΚΡΙΑ ΑΠΟ ΤΑ ΠΑΙΔΙΑ.

Βεβαιωθείτε ότι συνδέσατε τον ελαστικό
σωλήνα εξαέρωσης στη μπαταρία. Εάν ο
ελαστικός σωλήνας εξαέρωσης είναι
κατεστραμμένος, βουλωμένος ή δεν έχει
συνδεθεί σωστά, μπορεί να προκληθεί
πυρκαγιά ή έκρηξη.
@
@
Προσέξτε να μη βάλετε τη μπαταρία
πλάγια.

Όταν προσθέτετε ηλεκτρολύτη ή όταν
κάνετε φόρτιση, να βγάζετε τη μπαταρία
από τη θήκη της.
@
HJU19710
Ispezione della batteria
Controllare il livello del liquido della batteria e
controllare che i cavi negativo e positivo siano col-
legati saldamente.
@
Il liquido della batteria è velenoso e perico-
loso, in quanto provoca ustioni gravi, ecc.
Esso contiene acido solforico. Evitare il
contatto con la pelle, gli occhi o il vestiario.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minuti
e far intervenire immediatamente un
medico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando si
lavora nelle vicinanze di batterie.
TENERE LE BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.

Ricordarsi di collegare il tubetto di sfiato
alla batteria. Potrebbero verificarsi incendi
o esplosioni se il tubetto di sfiato è danneg-
giato, ostruito o non connesso corretta-
mente.
@
@
Stare attenti a non appoggiare la batteria di
lato.

Ricordarsi di togliere la batteria dal suo
vano quando si rabbocca il liquido o si
carica la batteria.
@
UF1N83B0.book Page 36 Monday, May 10, 2004 1:45 PM

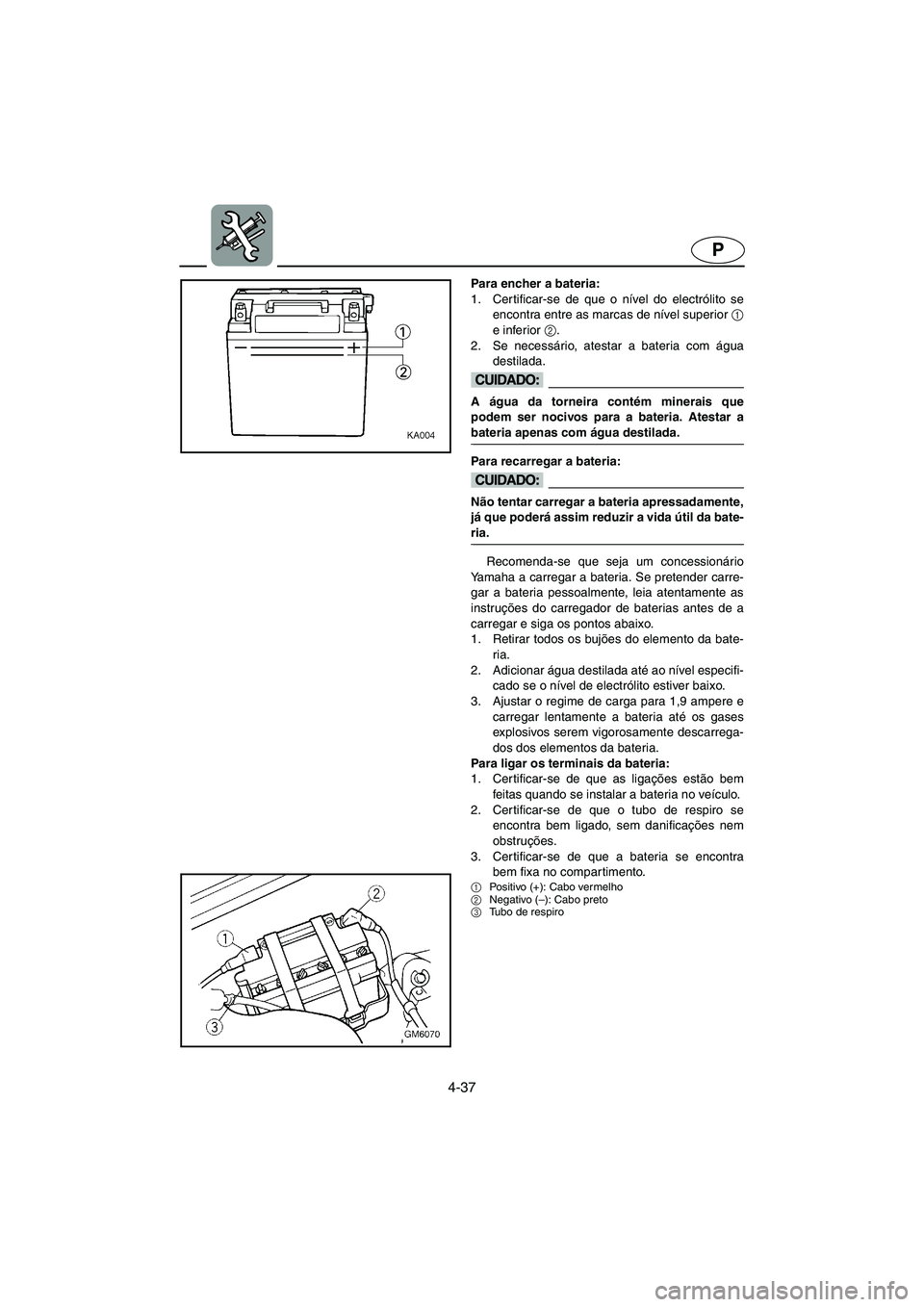

4-37
P
Para encher a bateria:
1. Certificar-se de que o nível do electrólito se
encontra entre as marcas de nível superior 1
e inferior 2
.
2. Se necessário, atestar a bateria com água
destilada.
@ A água da torneira contém minerais que
podem ser nocivos para a bateria. Atestar a
bateria apenas com água destilada.
@
Para recarregar a bateria:
@ Não tentar carregar a bateria apressadamente,
já que poderá assim reduzir a vida útil da bate-
ria.
@
Recomenda-se que seja um concessionário
Yamaha a carregar a bateria. Se pretender carre-
gar a bateria pessoalmente, leia atentamente as
instruções do carregador de baterias antes de a
carregar e siga os pontos abaixo.
1. Retirar todos os bujões do elemento da bate-
ria.
2. Adicionar água destilada até ao nível especifi-
cado se o nível de electrólito estiver baixo.
3. Ajustar o regime de carga para 1,9 ampere e
carregar lentamente a bateria até os gases
explosivos serem vigorosamente descarrega-
dos dos elementos da bateria.
Para ligar os terminais da bateria:
1. Certificar-se de que as ligações estão bem
feitas quando se instalar a bateria no veículo.
2. Cer tificar-se de que o tubo de respiro se
encontra bem ligado, sem danificações nem
obstruções.
3. Certificar-se de que a bateria se encontra
bem fixa no compartimento.
1
Positivo (+): Cabo vermelho
2
Negativo (–): Cabo preto
3
Tubo de respiro
UF1N83B0.book Page 37 Monday, May 10, 2004 1:45 PM

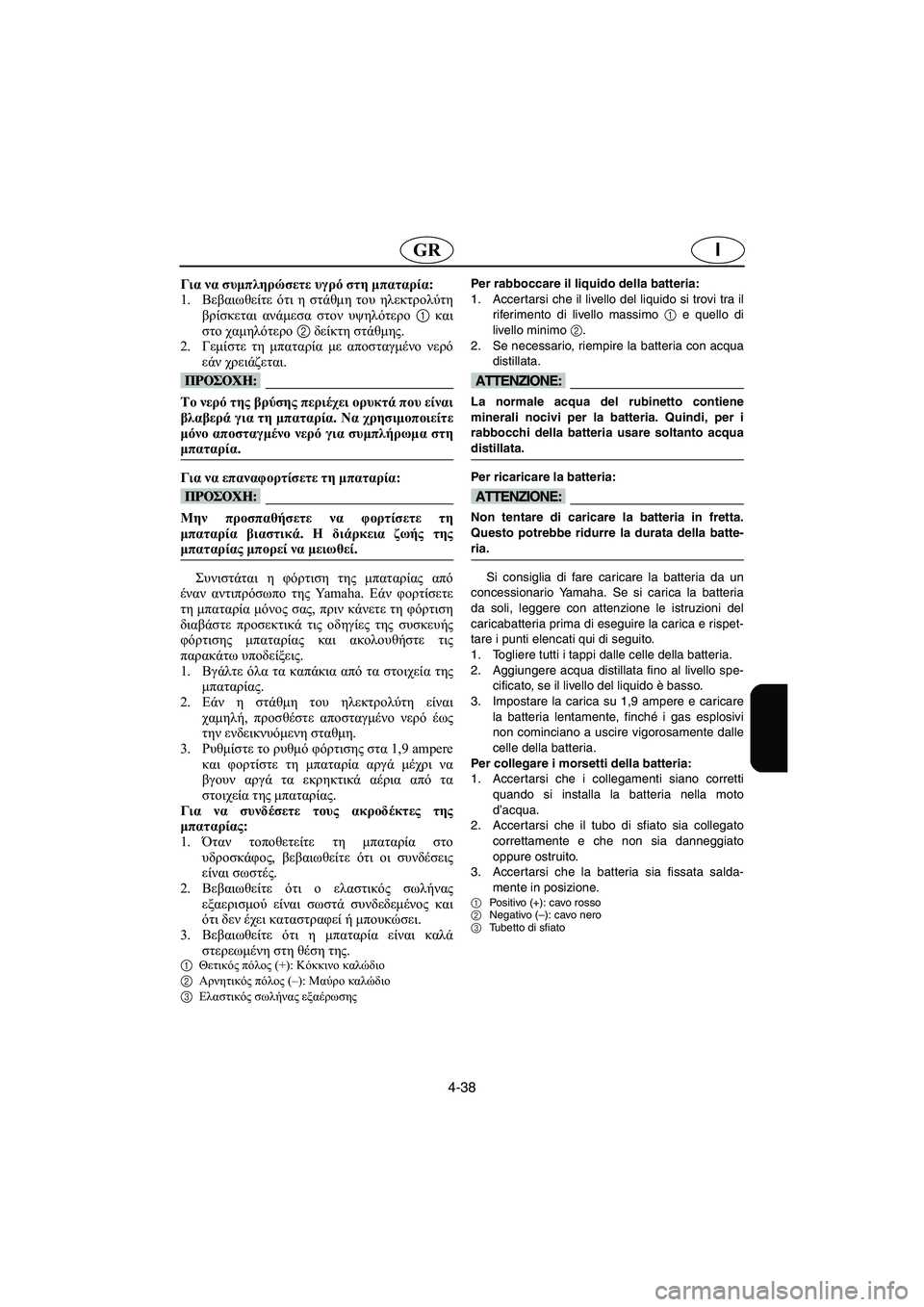

4-38
IGR
Για να συμπληρώσετε υγρό στη μπαταρία:
1.Βεβαιωθείτε ότι η στάθμη του ηλεκτρολύτη
βρίσκεται ανάμεσα στον υψηλότερο 1 και
στο χαμηλότερο 2 δείκτη στάθμης.
2.Γεμίστε τη μπαταρία με αποσταγμένο νερό
εάν χρειάζεται.
@ Το νερό της βρύσης περιέχει ορυκτά που είναι
βλαβερά για τη μπαταρία. Να χρησιμοποιείτε
μόνο αποσταγμένο νερό για συμπλήρωμα στη
μπαταρία.
@
Για να επαναφορτίσετε τη μπαταρία:
@ Μην προσπαθήσετε να φορτίσετε τη
μπαταρία βιαστικά. Η διάρκεια ζωής της
μπαταρίας μπορεί να μειωθεί.
@
Συνιστάται η φόρτιση της μπαταρίας από
έναν αντιπρόσωπο της Ya m a h a . Εάν φορτίσετε
τη μπαταρία μόνος σας, πριν κάνετε τη φόρτιση
διαβάστε προσεκτικά τις οδηγίες της συσκευής
φόρτισης μπαταρίας και ακολουθήστε τις
παρακάτω υποδείξεις.
1.Βγάλτε όλα τα καπάκια από τα στοιχεία της
μπαταρίας.
2.Εάν η στάθμη του ηλεκτρολύτη είναι
χαμηλή, προσθέστε αποσταγμένο νερό έως
την ενδεικνυόμενη σταθμη.
3.Ρυθμίστε το ρυθμό φόρτισης στα 1,9 ampere
και φορτίστε τη μπαταρία αργά μέχρι να
βγουν αργά τα εκρηκτικά αέρια από τα
στοιχεία της μπαταρίας.
Για να συνδέσετε τους ακροδέκτες της
μπαταρίας:
1.Όταν τοποθετείτε τη μπαταρία στο
υδροσκάφος, βεβαιωθείτε ότι οι συνδέσεις
είναι σωστές.
2.Βεβαιωθείτε ότι ο ελαστικός σωλήνας
εξαερισμού είναι σωστά συνδεδεμένος και
ότι δεν έχει καταστραφεί ή μπουκώσει.
3.Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της.
1Θετικός πόλος (+): Κόκκινο καλώδιο
2Αρνητικός πόλος (–): Μαύρο καλώδιο
3Ελαστικός σωλήνας εξαέρωσης Per rabboccare il liquido della batteria:
1. Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo 1 e quello di
livello minimo 2.
2. Se necessario, riempire la batteria con acqua
distillata.
@ La normale acqua del rubinetto contiene
minerali nocivi per la batteria. Quindi, per i
rabbocchi della batteria usare soltanto acqua
distillata.
@
Per ricaricare la batteria:
@ Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della batte-
ria.
@
Si consiglia di fare caricare la batteria da un
concessionario Yamaha. Se si carica la batteria
da soli, leggere con attenzione le istruzioni del
caricabatteria prima di eseguire la carica e rispet-
tare i punti elencati qui di seguito.
1. Togliere tutti i tappi dalle celle della batteria.
2. Aggiungere acqua distillata fino al livello spe-
cificato, se il livello del liquido è basso.
3. Impostare la carica su 1,9 ampere e caricare
la batteria lentamente, finché i gas esplosivi
non cominciano a uscire vigorosamente dalle
celle della batteria.
Per collegare i morsetti della batteria:
1. Accer tarsi che i collegamenti siano corretti
quando si installa la batteria nella moto
d’acqua.
2. Accertarsi che il tubo di sfiato sia collegato
correttamente e che non sia danneggiato
oppure ostruito.
3. Accertarsi che la batteria sia fissata salda-
mente in posizione.
1
Positivo (+): cavo rosso
2
Negativo (–): cavo nero
3
Tubetto di sfiato
UF1N83B0.book Page 38 Monday, May 10, 2004 1:45 PM

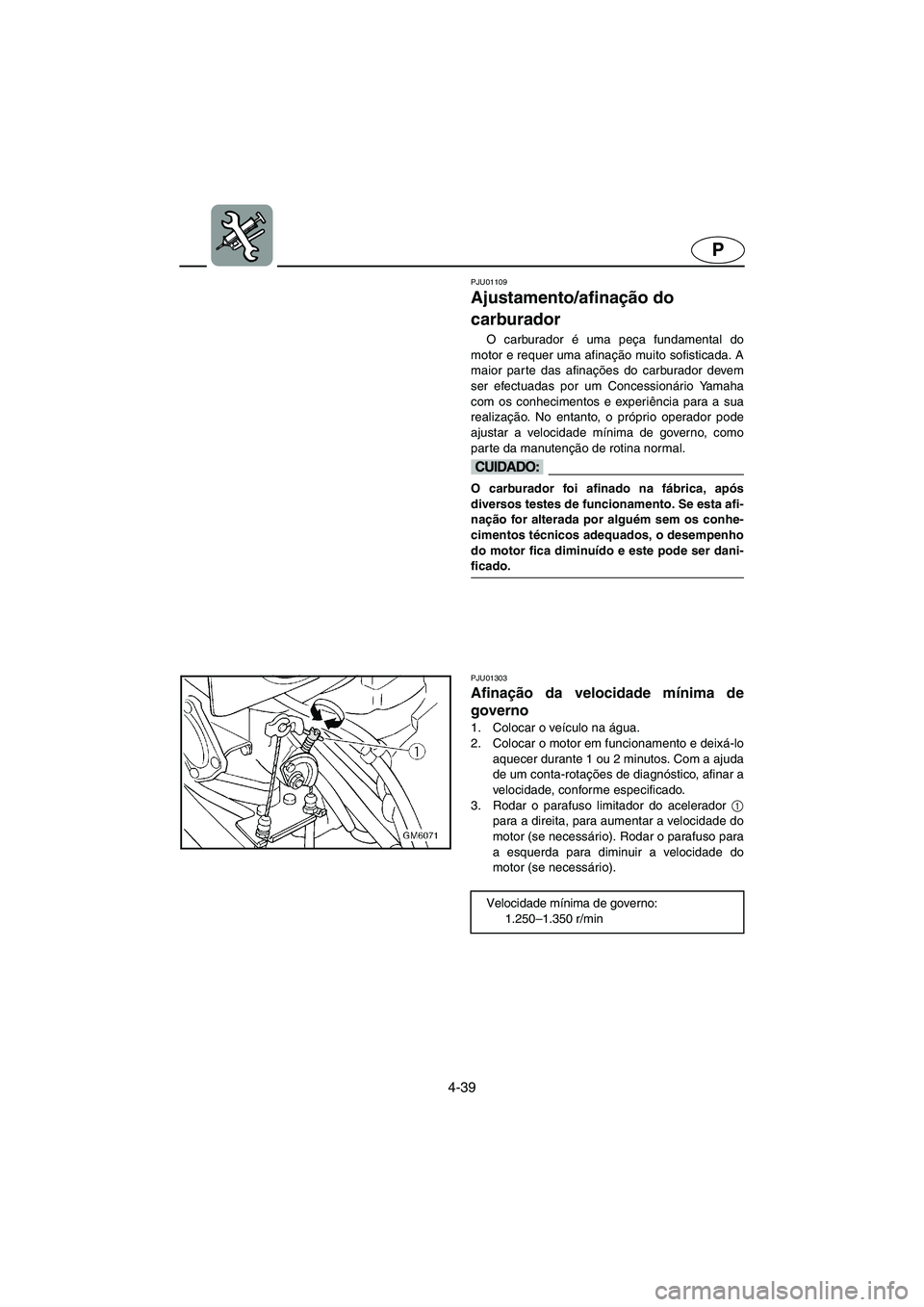

4-39
P
PJU01109
Ajustamento/afinação do
carburador
O carburador é uma peça fundamental do
motor e requer uma afinação muito sofisticada. A
maior parte das afinações do carburador devem
ser efectuadas por um Concessionário Yamaha
com os conhecimentos e experiência para a sua
realização. No entanto, o próprio operador pode
ajustar a velocidade mínima de governo, como
parte da manutenção de rotina normal.
@ O carburador foi afinado na fábrica, após
diversos testes de funcionamento. Se esta afi-
nação for alterada por alguém sem os conhe-
cimentos técnicos adequados, o desempenho
do motor fica diminuído e este pode ser dani-
ficado.
@
PJU01303
Afinação da velocidade mínima de
governo
1. Colocar o veículo na água.
2. Colocar o motor em funcionamento e deixá-lo
aquecer durante 1 ou 2 minutos. Com a ajuda
de um conta-rotações de diagnóstico, afinar a
velocidade, conforme especificado.
3. Rodar o parafuso limitador do acelerador 1
para a direita, para aumentar a velocidade do
motor (se necessário). Rodar o parafuso para
a esquerda para diminuir a velocidade do
motor (se necessário).
Velocidade mínima de governo:
1.250–1.350 r/min
UF1N83B0.book Page 39 Monday, May 10, 2004 1:45 PM
