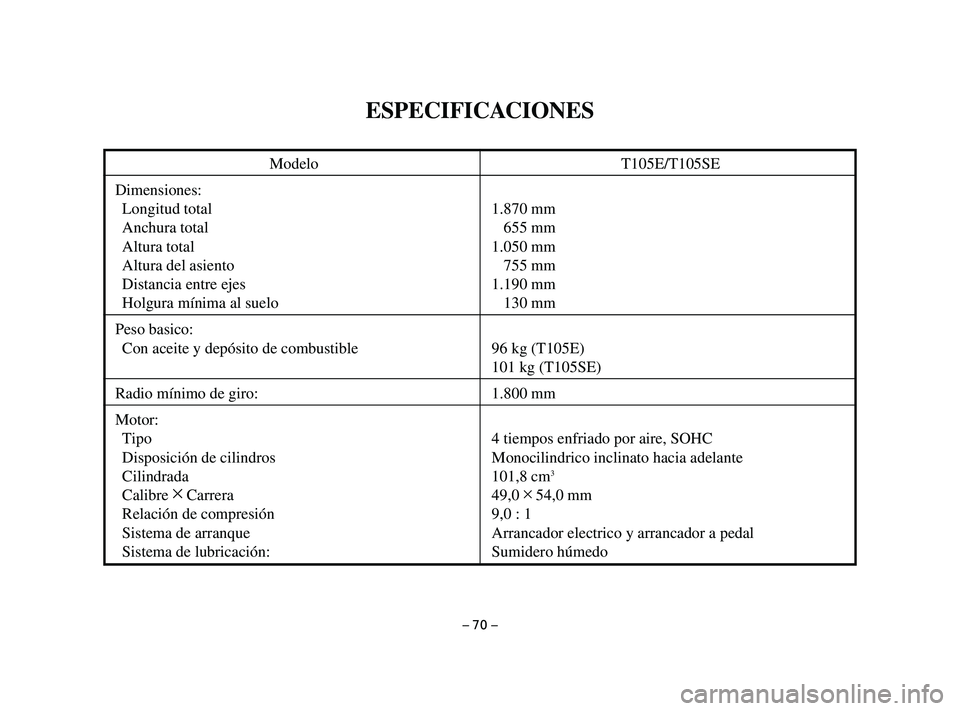

YAMAHA T105 2004 Manuale de Empleo (in Spanish)

– 70 –
Modelo T105E/T105SE
Dimensiones:
Longitud total 1.870 mm
Anchura total 655 mm
Altura total 1.050 mm
Altura del asiento 755 mm
Distancia entre ejes 1.190 mm
Holgura mínima al suelo 130 mm
Peso basico:
Con aceite y depósito de combustible 96 kg (T105E)
101 kg (T105SE)
Radio mínimo de giro: 1.800 mm
Motor:
Tipo 4 tiempos enfriado por aire, SOHC
Disposición de cilindros Monocilindrico inclinato hacia adelante
Cilindrada 101,8 cm
3
Calibre ×Carrera 49,0 ×
54,0 mm
Relación de compresión 9,0 : 1
Sistema de arranque Arrancador electrico y arrancador a pedal
Sistema de lubricación: Sumidero húmedo
ESPECIFICACIONES
5AV-F8199-S1-3 8/1/03 2:36 PM Page 70

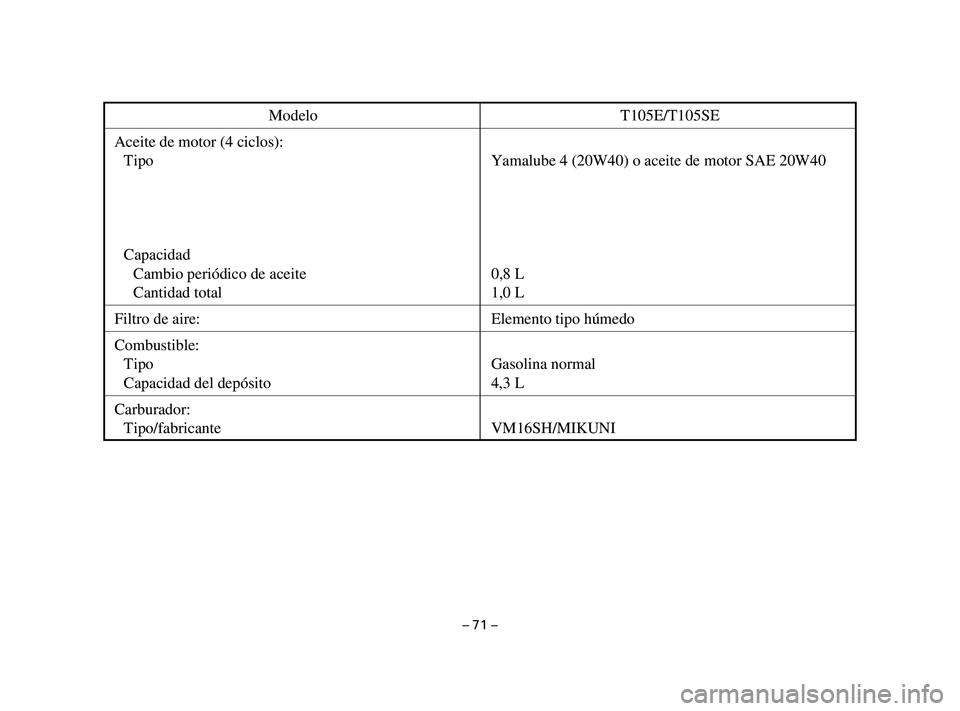

– 71 –
Modelo T105E/T105SE
Aceite de motor (4 ciclos):
Tipo Yamalube 4 (20W40) o aceite de motor SAE 20W40
Capacidad
Cambio periódico de aceite 0,8 L
Cantidad total 1,0 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Gasolina normal
Capacidad del depósito 4,3 L
Carburador:
Tipo/fabricante VM16SH/MIKUNI
5AV-F8199-S1-3 8/1/03 2:36 PM Page 71

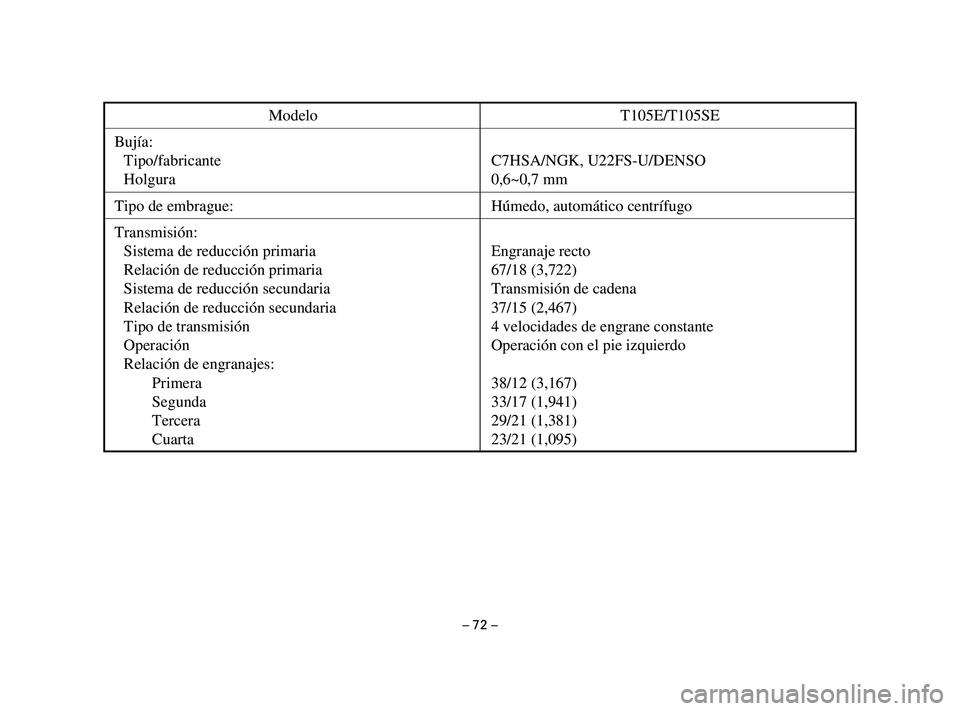

– 72 –
Modelo T105E/T105SE
Bujía:
Tipo/fabricante C7HSA/NGK, U22FS-U/DENSO
Holgura 0,6~0,7 mm
Tipo de embrague: Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 67/18 (3,722)
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 37/15 (2,467)
Tipo de transmisión 4 velocidades de engrane constante
Operación Operación con el pie izquierdo
Relación de engranajes:
Primera 38/12 (3,167)
Segunda 33/17 (1,941)
Tercera 29/21 (1,381)
Cuarta 23/21 (1,095)
5AV-F8199-S1-3 8/1/03 2:36 PM Page 72

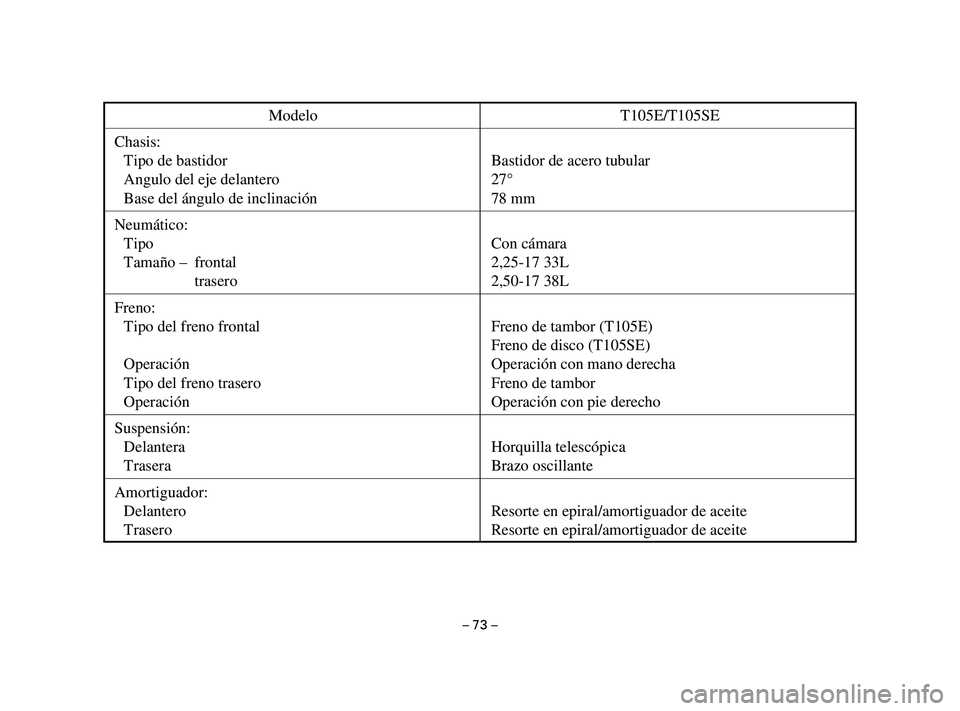

– 73 –
Modelo T105E/T105SE
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 27°
Base del ángulo de inclinación 78 mm
Neumático:
Tipo Con cámara
Tamaño – frontal 2,25-17 33L
trasero 2,50-17 38L
Freno:
Tipo del freno frontal Freno de tambor (T105E)
Freno de disco (T105SE)
Operación Operación con mano derecha
Tipo del freno trasero Freno de tambor
Operación Operación con pie derecho
Suspensión:
Delantera Horquilla telescópica
Trasera Brazo oscillante
Amortiguador:
Delantero Resorte en epiral/amortiguador de aceite
Trasero Resorte en epiral/amortiguador de aceite
5AV-F8199-S1-3 8/1/03 2:36 PM Page 73

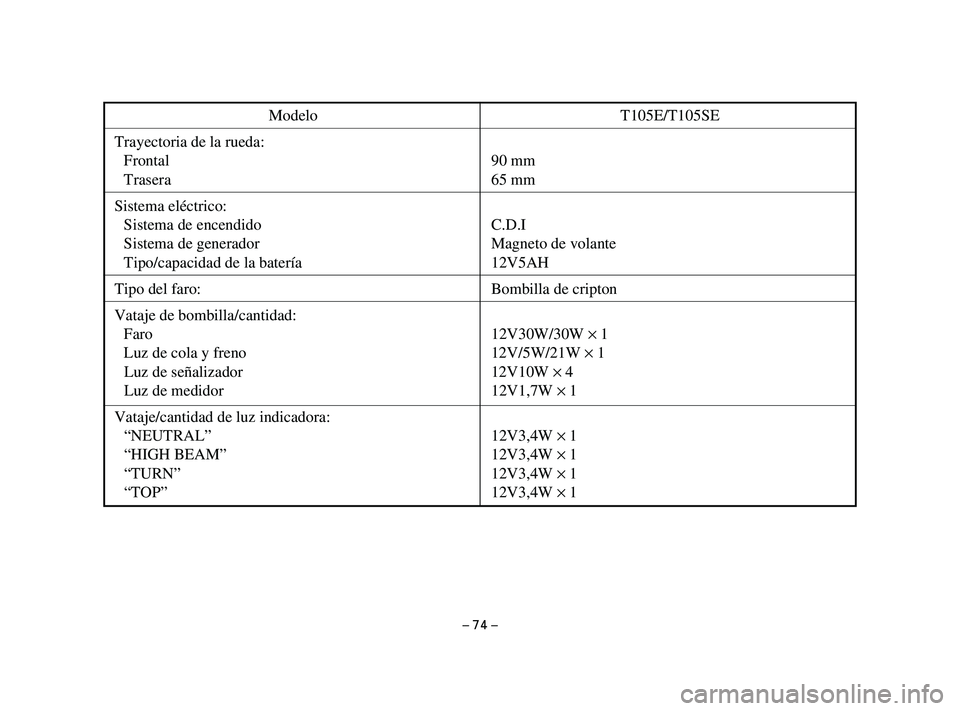

– 74 –
Modelo T105E/T105SE
Trayectoria de la rueda:
Frontal 90 mm
Trasera 65 mm
Sistema eléctrico:
Sistema de encendido C.D.I
Sistema de generador Magneto de volante
Tipo/capacidad de la batería 12V5AH
Tipo del faro: Bombilla de cripton
Vataje de bombilla/cantidad:
Faro 12V30W/30W ×1
Luz de cola y freno 12V/5W/21W ×1
Luz de señalizador 12V10W ×4
Luz de medidor 12V1,7W ×1
Vataje/cantidad de luz indicadora:
“NEUTRAL” 12V3,4W ×1
“HIGH BEAM” 12V3,4W ×1
“TURN” 12V3,4W ×1
“TOP” 12V3,4W ×1
5AV-F8199-S1-3 8/1/03 2:36 PM Page 74
