FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
NOTA:_ _ A definição da pré-carga da mola é deter-
minada através da medição da distância A,
exibida na ilustração. Quanto menor for a
distância A, menor é a pré-carga da mola;
quanto maior for a distância A, maior é a
pré-carga da mola. _
3. Aperte a contraporca em conformida-
de com o binário especificado.
PC000018
PRECAUÇÃO:_ Aperte sempre a contraporca com o bi-
nário especificado e contra a porca ajus-
tadora. _
Força amortecedora
Para aumentar a força amortecedora e as-
sim tornar o amortecimento mais duro, rode
o disco ajustador na direcção
a. Para dimi-
nuir a força amortecedora e assim tornar o
amortecimento mais suave, rode o disco
ajustador na direcção
b.CI-04P

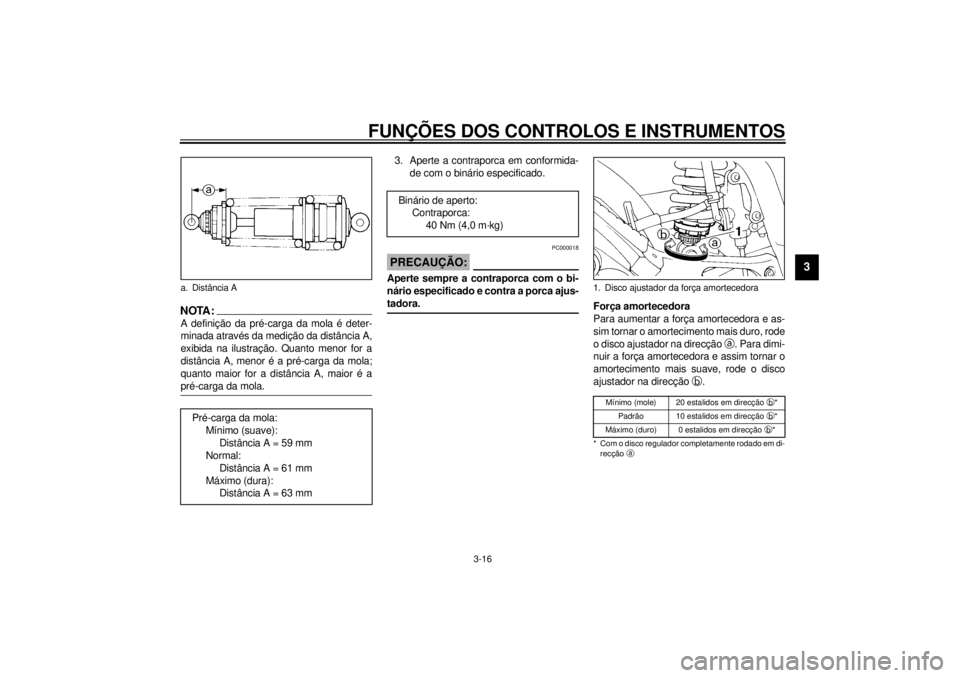

a. Distância A
Pré-carga da mola:
Mínimo (suave):
Distância A = 59 mm
Normal:
Distância A = 61 mm
Máximo (dura):
Distância A = 63 mm
Binário de aperto:
Contraporca:
40 Nm (4,0 m·kg)
1. Disco ajustador da força amortecedora
Mínimo (mole) 20 estalidos em direcção b
*
Padrão 10 estalidos em direcção b
*
Máximo (duro) 0 estalidos em direcção b
*
* Com o disco regulador completamente rodado em di-
recção a
P_4tx.book Page 16 Thursday, October 12, 2000 6:19 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU00315
AV I S O
_ Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informações
antes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado. l
Não mexa nem tente abrir o cilindro
de gás.
l
Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.
l
Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.
l
Faça sempre a manutenção dos
amortecedores num concessioná-
rio Yamaha.
_
PAU00324
Prendedores da correia de
bagagem Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro, dois dos quais podem ficar salientes
para uma maior facilidade de acesso.
PAU00330
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o motoci-
clo direito. NOTA:_ O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.) _

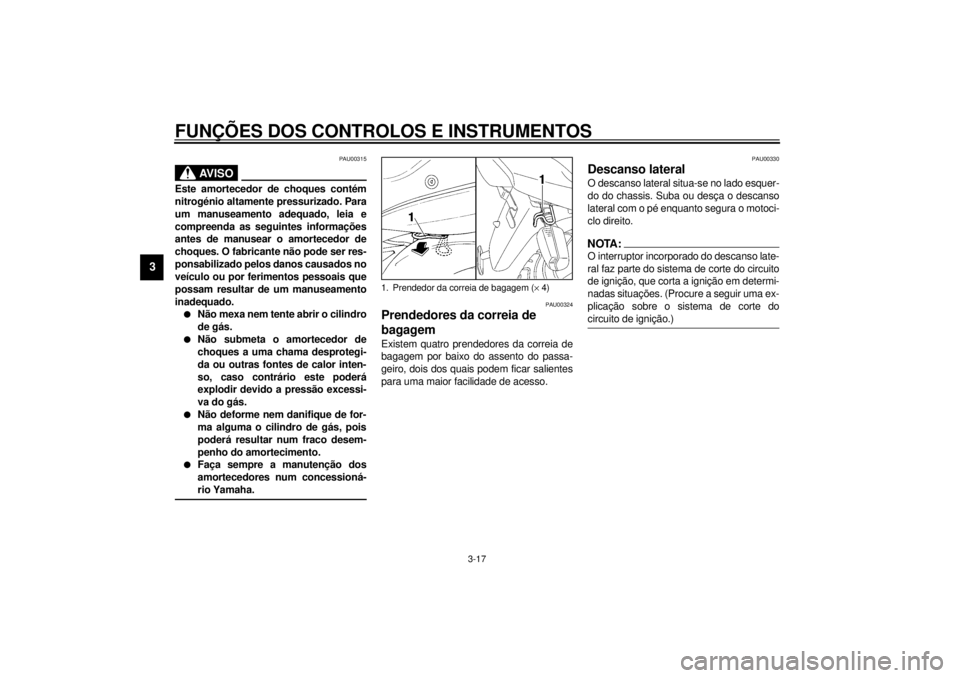

1. Prendedor da correia de bagagem (´ 4)
P_4tx.book Page 17 Thursday, October 12, 2000 6:19 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PW000044
AV I S O
_ O motociclo não deve ser conduzido
com o descanso lateral para baixo, nem
se o descanso lateral não puder ser de-
vidamente recolhido para cima (ou não
fique em cima), caso contrário o descan-
so lateral pode entrar em contacto com
o solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um con-
cessionário Yamaha. _
PAU03720
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.l
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
l
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
l
Desliga o motor quando a transmis-
são está engrenada e o descanso la-
teral é colocado em baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
PW000045
AV I S O
_ Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-
ciclo. _
P_4tx.book Page 18 Thursday, October 12, 2000 6:19 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
CD-01P
Com o motor desligado:
1. Mova o cavalete lateral para baixo.
2. Certifique-se de que o interruptor de paragem do
motor esteja regulado em “ ”.
3. Rode a chave até “ON”.
4. Comute a transmissão para o ponto morto.
5. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor de ponto morto pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Mova o cavalete lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engate a transmissão.
9. Mova o cavalete lateral para baixo.
O motor afoga?Após o afogamento do motor:
10. Mova o cavalete lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor do cavalete lateral pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.O interruptor da embraiagem pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se executada
com um motor aquecido.
SIMSIM NÃO
O sistema está bem.
A motocicleta pode ser
conduzida.
SIM NÃO
P_4tx.book Page 19 Thursday, October 12, 2000 6:19 PM

VERIFICAÇÕES PRÉVIAS À VIAGEM
4
Lista de verificações prévias à utilização .......................................... 4-1
