YAMAHA TDM 900 2002 Betriebsanleitungen (in German)

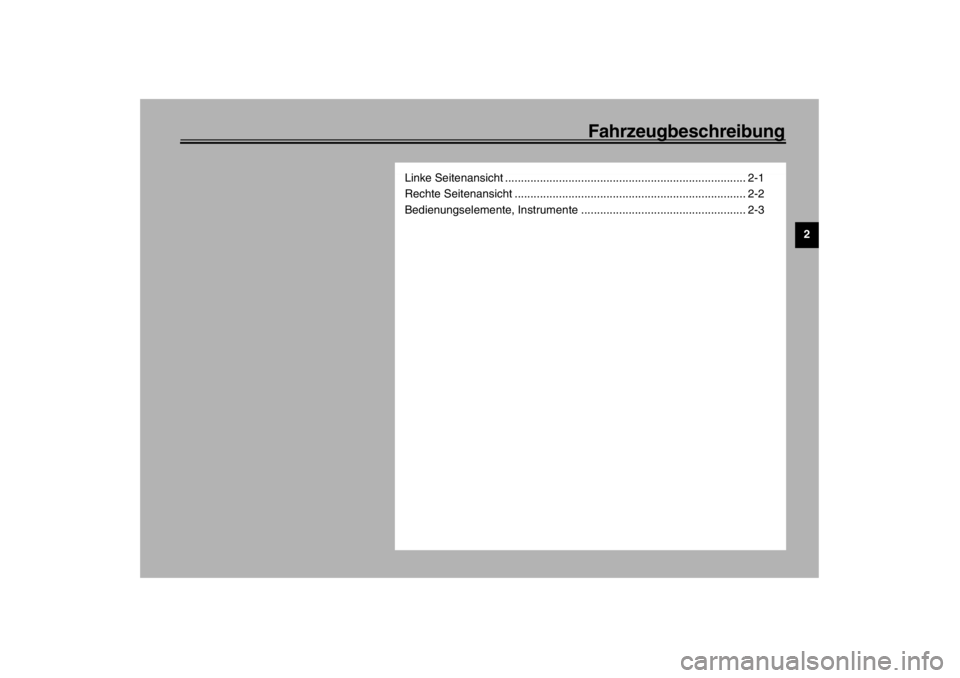

Fahrzeugbeschreibung
2
Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente .................................................... 2-3
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

2-1
2
GAU00026

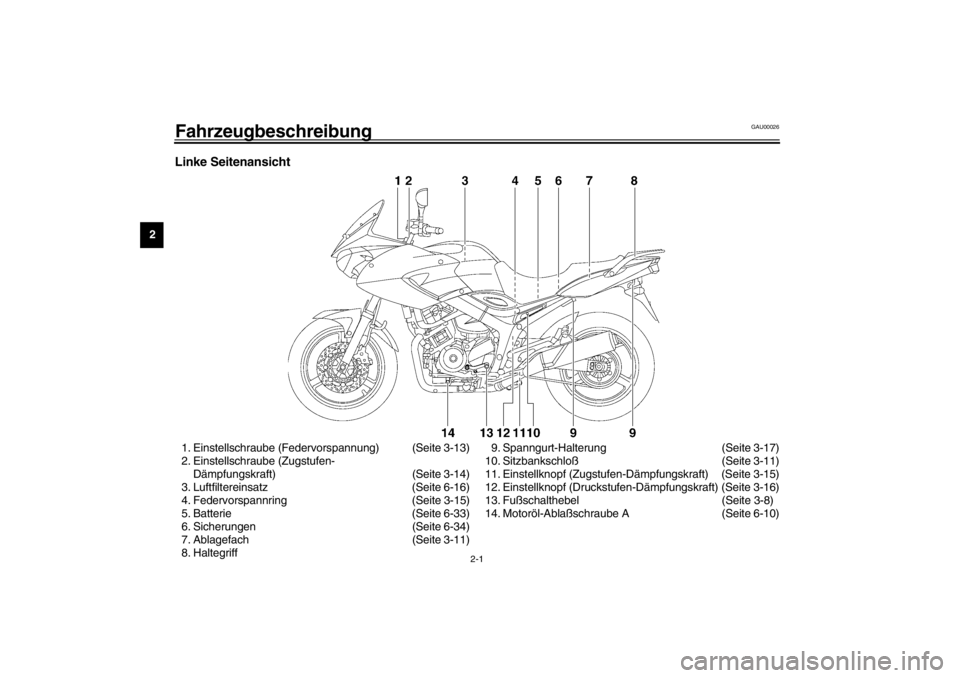

2-Fahrzeugbeschreibung Linke Seitenansicht1. Einstellschraube (Federvorspannung) (Seite 3-13)
2. Einstellschraube (Zugstufen-
Dämpfungskraft) (Seite 3-14)
3. Luftfiltereinsatz (Seite 6-16)
4. Federvorspannring (Seite 3-15)
5. Batterie (Seite 6-33)
6. Sicherungen (Seite 6-34)
7. Ablagefach (Seite 3-11)
8. Haltegriff9. Spanngurt-Halterung (Seite 3-17)
10. Sitzbankschloß(Seite 3-11)
11. Einstellknopf (Zugstufen-Dämpfungskraft) (Seite 3-15)
12. Einstellknopf (Druckstufen-Dämpfungskraft) (Seite 3-16)
13. Fußschalthebel (Seite 3-8)
14. Motoröl-Ablaßschraube A (Seite 6-10)
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

Fahrzeugbeschreibung
2-2
2

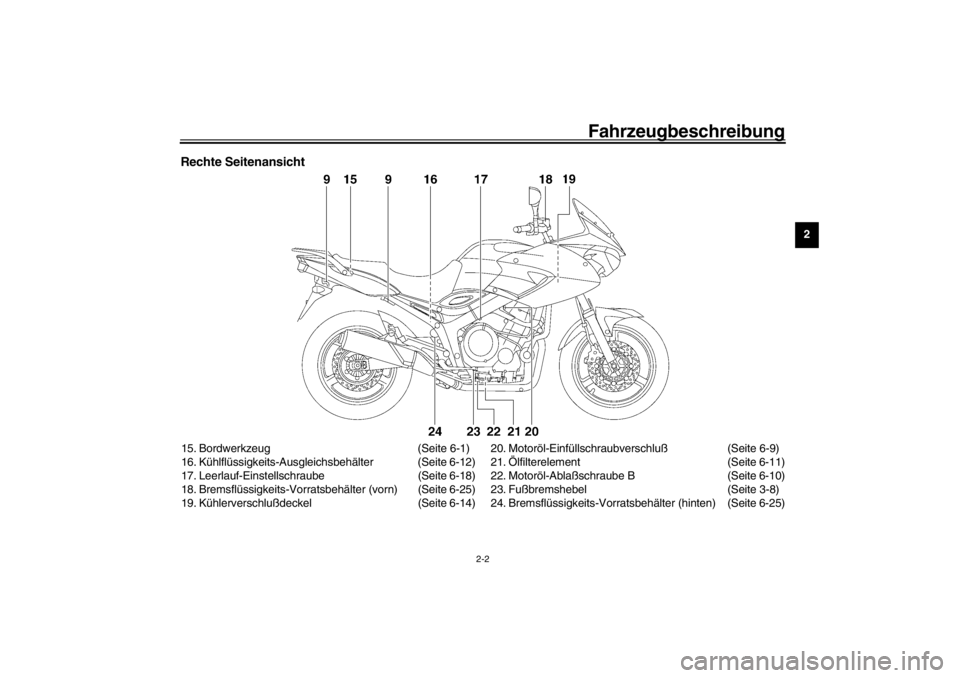

Rechte Seitenansicht15. Bordwerkzeug (Seite 6-1)
16. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-12)
17. Leerlauf-Einstellschraube (Seite 6-18)
18. Bremsflüssigkeits-Vorratsbehälter (vorn) (Seite 6-25)
19. Kühlerverschlußdeckel (Seite 6-14)20. Motoröl-Einfüllschraubverschluß(Seite 6-9)
21.Ölfilterelement (Seite 6-11)
22. Motoröl-Ablaßschraube B (Seite 6-10)
23. Fußbremshebel (Seite 3-8)
24. Bremsflüssigkeits-Vorratsbehälter (hinten) (Seite 6-25)
G_5ps.book Page 2 Wednesday, December 12, 2001 10:10 AM

Fahrzeugbeschreibung
2-3
2

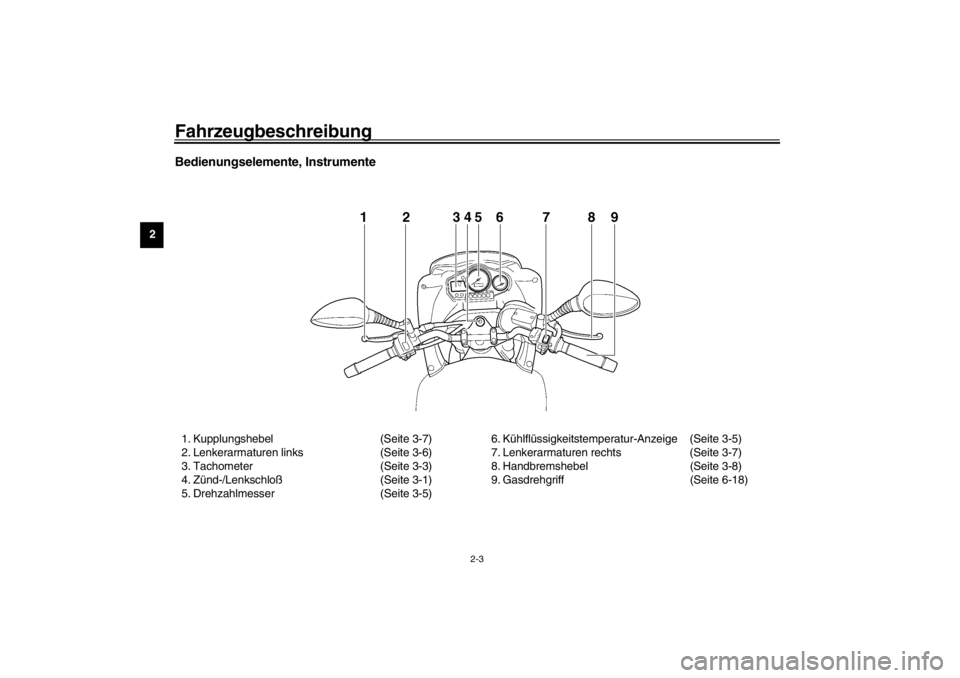

Bedienungselemente, Instrumente1. Kupplungshebel (Seite 3-7)
2. Lenkerarmaturen links (Seite 3-6)
3. Tachometer (Seite 3-3)
4. Zünd-/Lenkschloß(Seite 3-1)
5. Drehzahlmesser (Seite 3-5)6. Kühlflüssigkeitstemperatur-Anzeige (Seite 3-5)
7. Lenkerarmaturen rechts (Seite 3-7)
8. Handbremshebel (Seite 3-8)
9. Gasdrehgriff (Seite 6-18)
G_5ps.book Page 3 Wednesday, December 12, 2001 10:10 AM

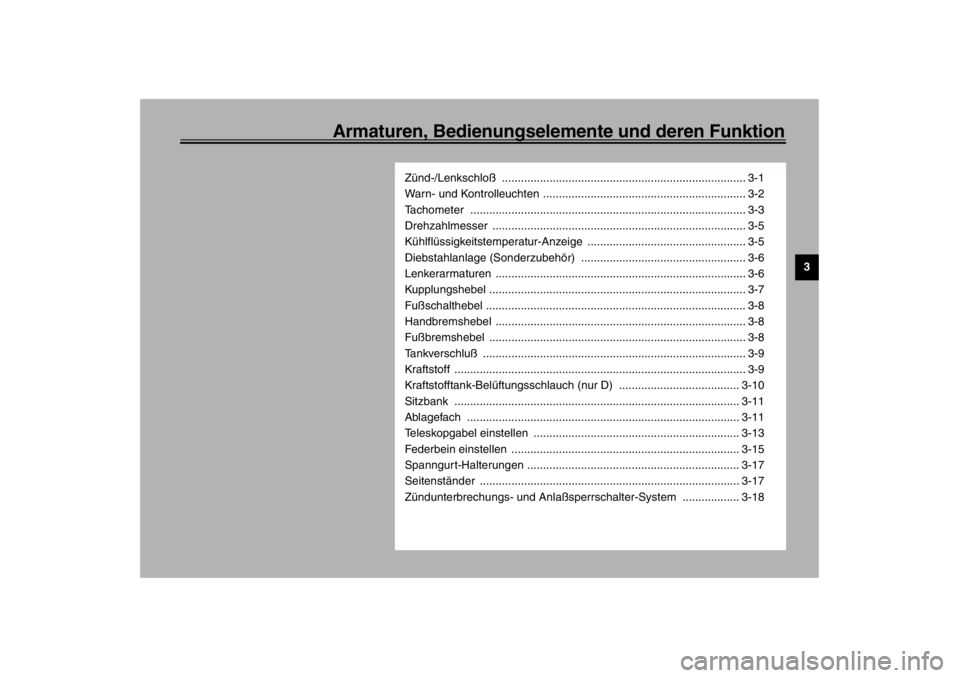

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ............................................................................. 3-1
Warn- und Kontrolleuchten ................................................................ 3-2
Tachometer ....................................................................................... 3-3
Drehzahlmesser ................................................................................ 3-5
Kühlflüssigkeitstemperatur-Anzeige .................................................. 3-5
Diebstahlanlage (Sonderzubehör) .................................................... 3-6
Lenkerarmaturen ............................................................................... 3-6
Kupplungshebel ................................................................................. 3-7
Fußschalthebel .................................................................................. 3-8
Handbremshebel ............................................................................... 3-8
Fußbremshebel ................................................................................. 3-8
Ta n k v e r s c h l uß ................................................................................... 3-9
Kraftstoff ............................................................................................ 3-9
Kraftstofftank-Belüftungsschlauch (nur D) ...................................... 3-10
Sitzbank .......................................................................................... 3-11
Ablagefach ...................................................................................... 3-11
Teleskopgabel einstellen ................................................................. 3-13
Federbein einstellen ........................................................................ 3-15
Spanngurt-Halterungen ................................................................... 3-17
Seitenständer .................................................................................. 3-17
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-18
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _1. Drücken.
2. Drehen.
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind ausge-
schaltet. Der Schlüssel läßt sich in dieser
Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU04478
Reserve-Warnanzeige “”
Wenn die Reserve-Warnanzeige blinkt,
verbleiben noch 3,5 L Restkraftstoff im
Tank.
GAU04121
Blinker-Kontrolleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU00061
Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.

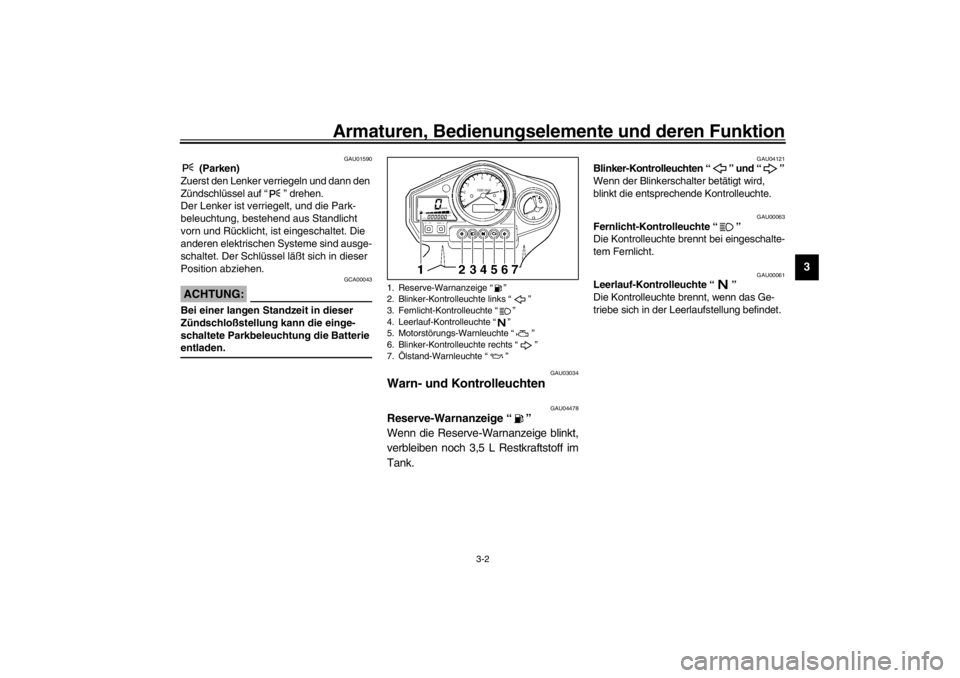

1. Reserve-Warnanzeige “”
2. Blinker-Kontrolleuchte links “”
3. Fernlicht-Kontrolleuchte “”
4. Leerlauf-Kontrolleuchte “”
5. Motorstörungs-Warnleuchte “”
6. Blinker-Kontrolleuchte rechts “”
7.Ölstand-Warnleuchte “”
G_5ps.book Page 2 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU04238
Motorstörungs-Warnleuchte “”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt die
Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.HINWEIS:_ Wenn der Zündschlüssel auf “ON” gestellt
wird, leuchtet die Warnleuchte kurz auf,
was unter diesen Umständen normal ist. _
GAU04301
Ölstand-Warnleuchte “”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” drehen.
2. Brennt die Warnleuchte nicht einige
Sekunden lang auf und erlischt dann,
den Stromkreis vom YAMAHA-Händ-
ler prüfen lassen.
HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _
GAU04428*

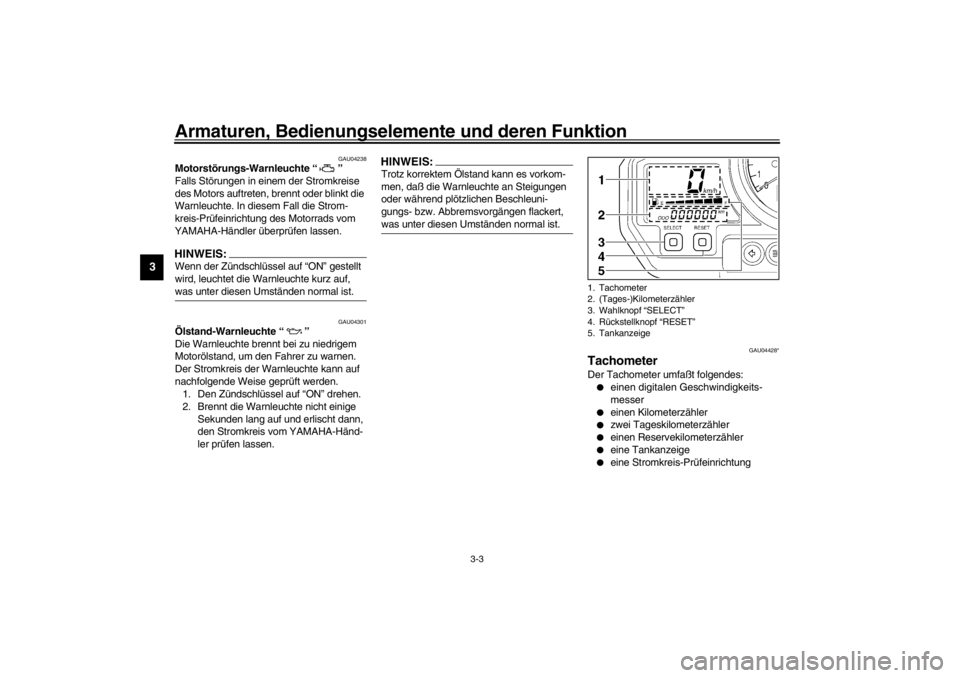

Tachometer Der Tachometer umfaßt folgendes:

einen digitalen Geschwindigkeits-
messer


einen Kilometerzähler


zwei Tageskilometerzähler


einen Reservekilometerzähler


eine Tankanzeige


eine Stromkreis-Prüfeinrichtung
1. Tachometer
2. (Tages-)Kilometerzähler
3. Wahlknopf “SELECT”
4. Rückstellknopf “RESET”
5. Tankanzeige
G_5ps.book Page 3 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
HINWEIS:_ Vor der Benutzung des Wahlknopfes “SELECT”
und des Rückstellknopfes “RESET”, muß der
Zündschlüssel auf “ON” gestellt werden. _Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO
→ TRIP 1
→ TRIP 2
→ ODO
Sobald die Reserve-Warnanzeige blinkt
(siehe dazu Seite 3-2), wechselt das Dis-
play automatisch auf die Reservekilome-
terzähler-Betriebsart “TRIP F” um. Der
Reservekilometerzähler zeichnet die seit
Aufbrennen der Reserve-Warnleuchte
zurückgelegte Strecke auf. Mit dem Wahl-
knopf “SELECT” kann in folgender Rei-
henfolge zwischen den Betriebsarten um-
geschaltet werden:
TRIP F
→ TRIP 1
→ TRIP 2
→ ODO
→
TRIP FZum Zurückstellen eines Tageskilometer-
zählers auf Null, die gewünschte Betriebs-
art mit dem Wahlknopf “SELECT” wählen
und dann den Rückstellknopf “RESET”
drücken. Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, geschieht
dies automatisch, sobald das Motorrad
nach dem Tanken 5 km lang gefahren wor-
den ist.
HINWEIS:_ Nach dem Zurückstellen des Reservekilo-
meterzählers erscheint stets der zuletzt ver-
wendete Tageskilometerzähler im Display. _Tankanzeige
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Anzahl Display-Segmente nimmt in
Richtung “E” (empty = leer) ab. Wenn nur
noch ein Segment sichtbar ist, so bald wie
möglich auftanken.Stromkreis-Prüfeinrichtung
Dieses Motorrad ist mit einer Einrichtung für
die Prüfung verschiedener Stromkreise
ausgestattet.
Falls Störungen in einem dieser Stromkrei-
se auftreten, zeigt der Kilometerzähler
einen zweistelligen Fehlerkode (beispiels-
weise 11, 12 oder 13) an.
Falls der Kilometerzähler einen solchen
Fehlerkode anzeigt, diesen notieren und
das Motorrad von einem YAMAHA-Händler
überprüfen lassen.
GCA00120
ACHTUNG:_ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. _
G_5ps.book Page 4 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU04488

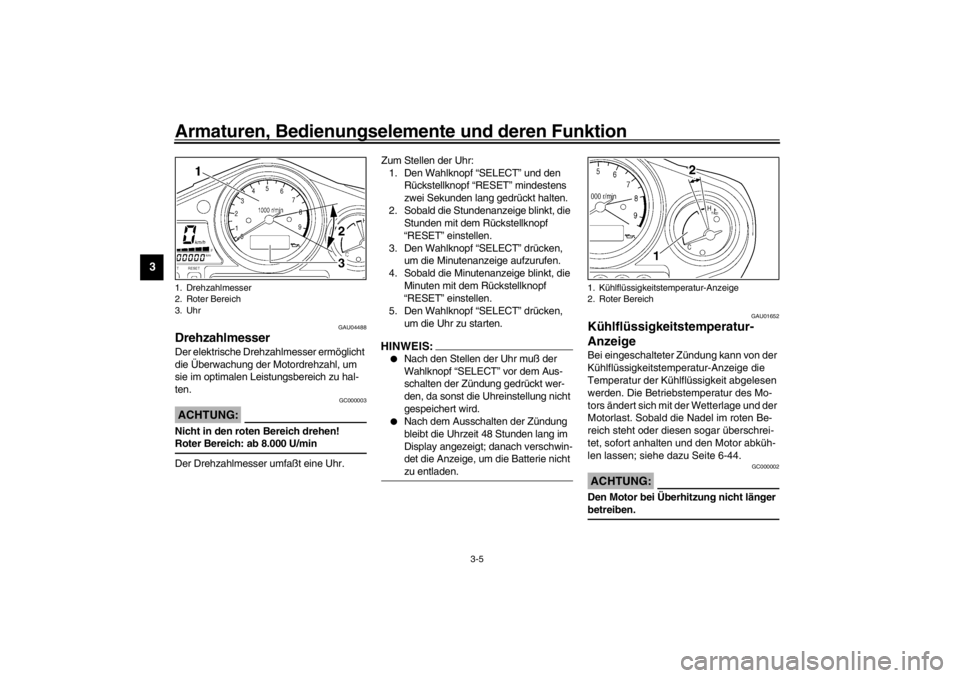

Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 8.000 U/min _Der Drehzahlmesser umfaßt eine Uhr.Zum Stellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” mindestens
zwei Sekunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf
“RESET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
um die Minutenanzeige aufzurufen.
4. Sobald die Minutenanzeige blinkt, die
Minuten mit dem Rückstellknopf
“RESET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die Uhr zu starten.
HINWEIS:_

Nach den Stellen der Uhr muß der
Wahlknopf “SELECT” vor dem Aus-
schalten der Zündung gedrückt wer-
den, da sonst die Uhreinstellung nicht
gespeichert wird.


Nach dem Ausschalten der Zündung
bleibt die Uhrzeit 48 Stunden lang im
Display angezeigt; danach verschwin-
det die Anzeige, um die Batterie nicht
zu entladen.
_
GAU01652
Kühlflüssigkeitstemperatur-
AnzeigeBei eingeschalteter Zündung kann von der
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit abgelesen
werden. Die Betriebstemperatur des Mo-
tors ändert sich mit der Wetterlage und der
Motorlast. Sobald die Nadel im roten Be-
reich steht oder diesen sogar überschrei-
tet, sofort anhalten und den Motor abküh-
len lassen; siehe dazu Seite 6-44.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
1. Drehzahlmesser
2. Roter Bereich
3. Uhr
1. Kühlflüssigkeitstemperatur-Anzeige
2. Roter Bereich
G_5ps.book Page 5 Wednesday, December 12, 2001 10:10 AM
