Wichtige Fahr- und Bedienungshinweise
5-2
5
HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
G_5ps.book Page 2 Wednesday, December 12, 2001 10:10 AM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.

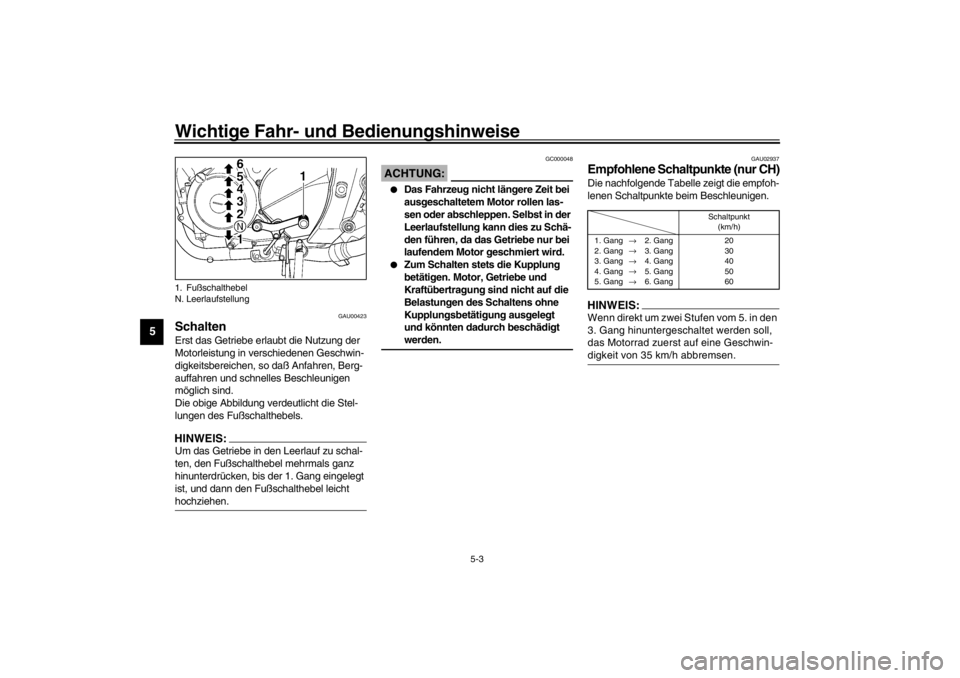

Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_

Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
_
GAU02937
Empfohlene Schaltpunkte (nur CH)Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-02GHINWEIS:_ Wenn direkt um zwei Stufen vom 5. in den
3. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwin-
digkeit von 35 km/h abbremsen. _
1. Fußschalthebel
N. Leerlaufstellung
Schaltpunkt
(km/h)
1. Gang→
2. Gang
2. Gang→
3. Gang
3. Gang→
4. Gang
4. Gang→
5. Gang
5. Gang→
6. Gang20
30
40
50
60
G_5ps.book Page 3 Wednesday, December 12, 2001 10:10 AM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU03952
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.

Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.


Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlag-
gebend für die Leistung und Lebensdau-
er des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig
gelesen und genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU04315
0–1.000 km
Dauerdrehzahlen über 4.000 U/min vermei-
den.
1.000–1.600 km
Dauerdrehzahlen über 6.000 U/min vermei-
den.
GCA00058
ACHTUNG:_ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. _Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:_

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.


Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
_
G_5ps.book Page 4 Wednesday, December 12, 2001 10:10 AM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
_

Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
_G_5ps.book Page 5 Wednesday, December 12, 2001 10:10 AM

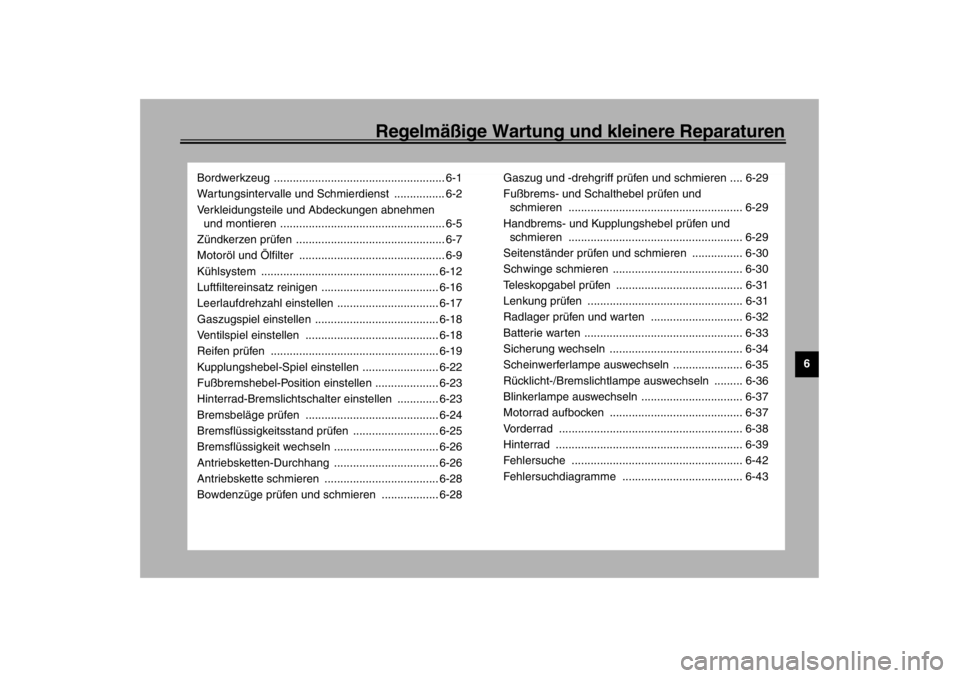

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-2
Verkleidungsteile und Abdeckungen abnehmen
und montieren .................................................... 6-5
Zündkerzen prüfen ............................................... 6-7
Motoröl und Ölfilter .............................................. 6-9
Kühlsystem ........................................................ 6-12
Luftfiltereinsatz reinigen ..................................... 6-16
Leerlaufdrehzahl einstellen ................................ 6-17
Gaszugspiel einstellen ....................................... 6-18
Ventilspiel einstellen .......................................... 6-18
Reifen prüfen ..................................................... 6-19
Kupplungshebel-Spiel einstellen ........................ 6-22
Fußbremshebel-Position einstellen .................... 6-23
Hinterrad-Bremslichtschalter einstellen ............. 6-23
Bremsbeläge prüfen .......................................... 6-24
Bremsflüssigkeitsstand prüfen ........................... 6-25
Bremsflüssigkeit wechseln ................................. 6-26
Antriebsketten-Durchhang ................................. 6-26
Antriebskette schmieren .................................... 6-28
Bowdenzüge prüfen und schmieren .................. 6-28Gaszug und -drehgriff prüfen und schmieren .... 6-29
Fußbrems- und Schalthebel prüfen und
schmieren ....................................................... 6-29
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-29
Seitenständer prüfen und schmieren ................ 6-30
Schwinge schmieren ......................................... 6-30
Teleskopgabel prüfen ........................................ 6-31
Lenkung prüfen ................................................. 6-31
Radlager prüfen und warten ............................. 6-32
Batterie warten .................................................. 6-33
Sicherung wechseln .......................................... 6-34
Scheinwerferlampe auswechseln ...................... 6-35
Rücklicht-/Bremslichtlampe auswechseln ......... 6-36
Blinkerlampe auswechseln ................................ 6-37
Motorrad aufbocken .......................................... 6-37
Vorderrad .......................................................... 6-38
Hinterrad ........................................................... 6-39
Fehlersuche ...................................................... 6-42
Fehlersuchdiagramme ...................................... 6-43
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regelmäßi-
ge Schmierung und korrekte Einstellung
können optimale Leistung und Sicherheit
gewährleisten. Jeder Fahrer ist für die Ver-
kehrssicherheit seines Fahrzeugs selbst
verantwortlich.
Die hier empfohlenen Zeitabstände für
Wartung und Schmierung sollten lediglich
als Richtwerte für den Normalbetrieb ange-
sehen werden. Je nach Wetterbedingun-
gen, Belastung und Einsatzgebiet können
in Abweichung des regelmäßigen War-
tungsplans kürzere Intervalle notwendig

werden.
GW000060
WARNUNG
_ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese einem YAMAHA-Händler
überlassen. _
GAU01299

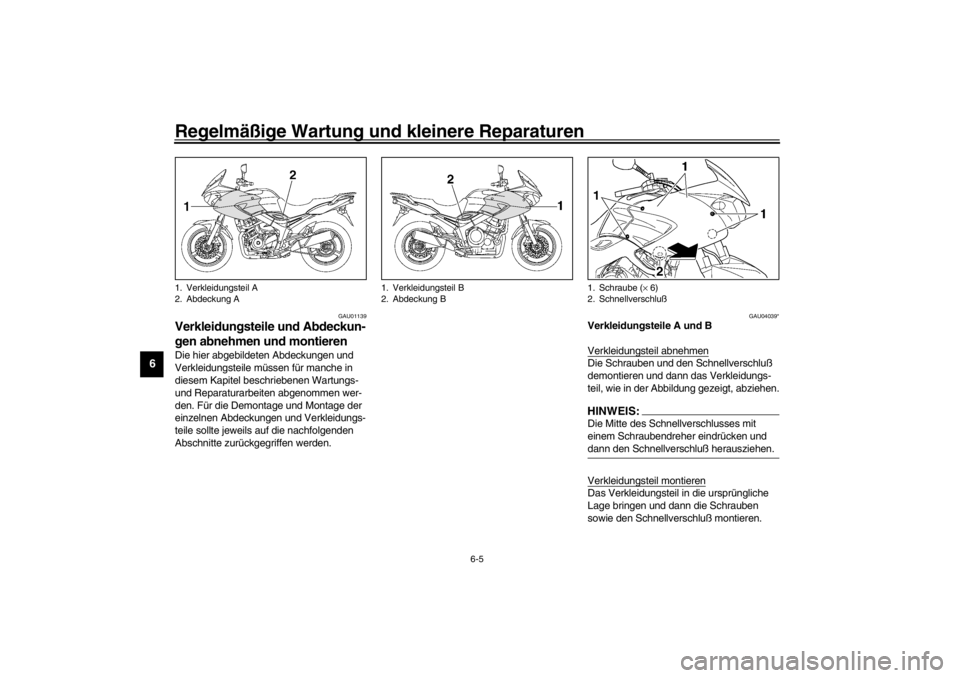

Bordwerkzeug Das Bordwerkzeug befindet sich im Ab-
lagefach unter der Sitzbank; siehe dazu
Seite 3-11.
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst aus-
geführt werden. Das Bordwerkzeug erlaubt
das Durchführen der meisten Wartungs-
arbeiten. Gewisse Arbeiten und Einstel-
lungen erfordern jedoch zusätzliches
Werkzeug wie z. B. einen Drehmoment-
schlüssel.
HINWEIS:_ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. _
GW000063
WARNUNG
_ Von YAMAHA nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge
haben. Vor Änderungen am Fahrzeug
unbedingt den YAMAHA-Händler be-
fragen. _

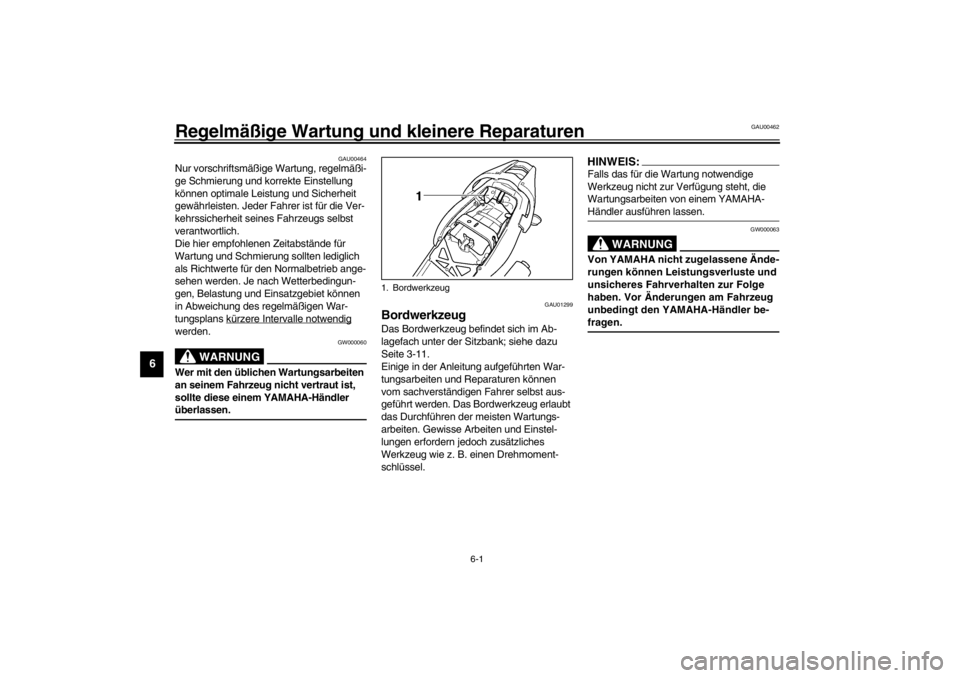

1. Bordwerkzeug
G_5ps.book Page 1 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU03685
Wartungsintervalle und Schmierdienst
HINWEIS:_

Die Jahresinspektion kann ausbleiben, wenn an die Stelle eine Kilometer-Inspektion tritt.


Ab 50.000 km die Wartungsintervalle ab 10.000 km wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher vom YAMAHA-Händler verrichtet werden.
_CP-03GNr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
1
*KraftstoffleitungKraftstoffschläuche auf Risse und Beschädigung prüfen.√√√√ √
2ZündkerzenZustand prüfen.
Reinigen und Elektrodenabstand einstellen.√√
Erneuern.√√
3
*VentilspielKontrollieren.
Einstellen.Alle 40.000 km
4 LuftfiltereinsatzErneuern.√
5 KupplungFunktion prüfen.
Seilzug einstellen.√√√√√
6
*VorderradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.) √√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
7
*HinterradbremseFunktion prüfen, Flüssigkeitsstand kontrollieren,
hydraulische Anlage auf Undichtigkeit prüfen.
(Siehe HINWEIS auf Seite 6-4.)√√ √ √ √ √
Scheibenbremsbeläge erneuern. Bei Erreichen der Verschleißgrenze
8
*BremsschläucheAuf Rißbildung und Beschädigung prüfen.√√√√ √
Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre
9
*RäderAuf Schlag und Beschädigung prüfen.√√√√
G_5ps.book Page 2 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
10
*ReifenAuf Beschädigung prüfen und Profiltiefe kontrollieren.
Gegebenenfalls erneuern.
Luftdruck kontrollieren.
Gegebenenfalls korrigieren.√√√√ √
11
*RadlagerAuf Schwergängigkeit und Beschädigung prüfen.√√√√
12
*SchwingenlagerFunktion und Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50.000 km
13 AntriebsketteKettendurchhang kontrollieren.
Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.
Reinigen und schmieren.Alle 1.000 km sowie nach jeder Fahrzeugwäsche
und Fahrt im Regen
14
*LenkkopflagerAuf Schwergängigkeit prüfen und Spiel kontrollieren.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20.000 km
15
*Schraubverbindungen
am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.√√√√ √
16Seitenständer-Klapp-
mechanismusFunktion prüfen.
Schmieren.√√√√ √
17
*SeitenständerschalterFunktion prüfen.√√√√√ √
18
*TeleskopgabelFunktion und auf Undichtigkeit prüfen.√√√√
19
*FederbeinFunktion und Stoßdämpfer auf Undichtigkeit prüfen.√√√√
20
*Umlenkhebel- und Über-
tragungshebel-Dreh-
punkteFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
21
*EinspritzanlageLeerlaufdrehzahl und Synchronisation prüfen.√√√√√ √
22 MotorölWechseln.
Ölstand kontrollieren und Fahrzeug auf Undichtigkeit
prüfen.√√√√√ √
23ÖlfiltereinsatzErneuern.√√√
24
*KühlsystemFlüssigkeitsstand kontrollieren und Fahrzeug auf
Undichtigkeit prüfen.√√√√ √
Wechseln. Alle3Jahre Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040G_5ps.book Page 3 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6
GAU03884
HINWEIS:_

Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Zur Bremsanlage und -flüssigkeit:
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
_25
*Bremslichtschalter vorn
und hintenFunktion prüfen.√√√√√ √
26Bewegliche Teile und
SeilzügeSchmieren.√√√√ √
27
*SekundärluftsystemAbschaltventil, Membranventil und Schläuche auf
Beschädigung prüfen.
Gegebenenfalls System komplett erneuern.√√√√ √
28
*Gaszug und -drehgriffFunktion und Spiel kontrollieren.
Gegebenenfalls Gaszugspiel einstellen.
Gaszug und Gasdrehgriffgehäuse schmieren.√√√√ √
29
*Krümmer-Schalldämpfer-
VerbindungSchlauchschelle auf festen Sitz prüfen.√√√√√ √
30
*Beleuchtung, Warn-/
Kontrolleuchten und
SchalterFunktion prüfen.
Scheinwerfer einstellen.√√√√√ √ Nr. Bezeichnung AusführungKilometerstand (×1.000 km)
Jahres-
inspektion
1 10203040
G_5ps.book Page 4 Wednesday, December 12, 2001 10:10 AM

Regelmäßige Wartung und kleinere Reparaturen
6-5
6
GAU01139
Verkleidungsteile und Abdeckun-
gen abnehmen und montieren Die hier abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche in
diesem Kapitel beschriebenen Wartungs-
und Reparaturarbeiten abgenommen wer-
den. Für die Demontage und Montage der
einzelnen Abdeckungen und Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU04039*
Verkleidungsteile A und B
Verkleidungsteil abnehmenDie Schrauben und den Schnellverschluß
demontieren und dann das Verkleidungs-
teil, wie in der Abbildung gezeigt, abziehen.HINWEIS:_ Die Mitte des Schnellverschlusses mit
einem Schraubendreher eindrücken und
dann den Schnellverschluß herausziehen. _Verkleidungsteil montierenDas Verkleidungsteil in die ursprüngliche
Lage bringen und dann die Schrauben
sowie den Schnellverschluß montieren.
1. Verkleidungsteil A
2. Abdeckung A
1. Verkleidungsteil B
2. Abdeckung B
1. Schraube (× 6)
2. Schnellverschluß
G_5ps.book Page 5 Wednesday, December 12, 2001 10:10 AM
