Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU00119
Lichthupenschalter “”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU03888
Abblendschalter “/”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU03889
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
GAU03826
Warnblinkschalter “”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. _

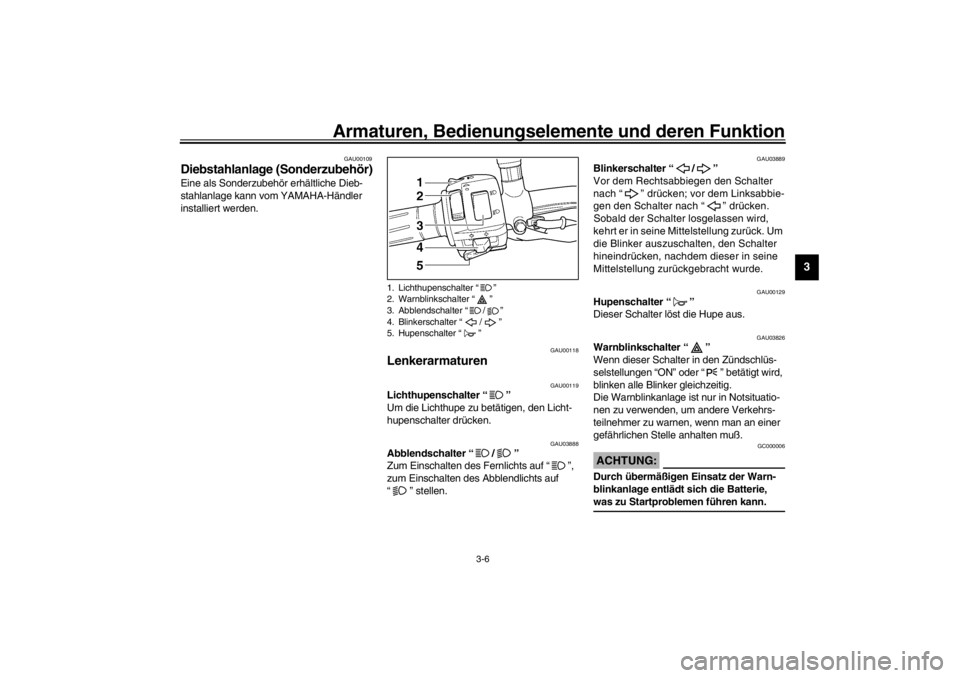

1. Lichthupenschalter “”
2. Warnblinkschalter “”
3. Abblendschalter “/”
4. Blinkerschalter “/”
5. Hupenschalter “”
G_5ps.book Page 6 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU03890
Motorstoppschalter “/”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “” laufen. Den Schalter nur in
Notsituationen auf “” stellen.
GAU03898
Lichtschalter “//”
In der Position “” sind der Scheinwerfer,
die Instrumentenbeleuchtung und das Rück-
licht eingeschaltet. In der Position “”
sind lediglich das Standlicht vorn, die Instru-
mentenbeleuchtung und das Rücklicht ein-
geschaltet.Den Schalter auf “” stellen,
um sämtliche Lichter auszuschalten.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-18.

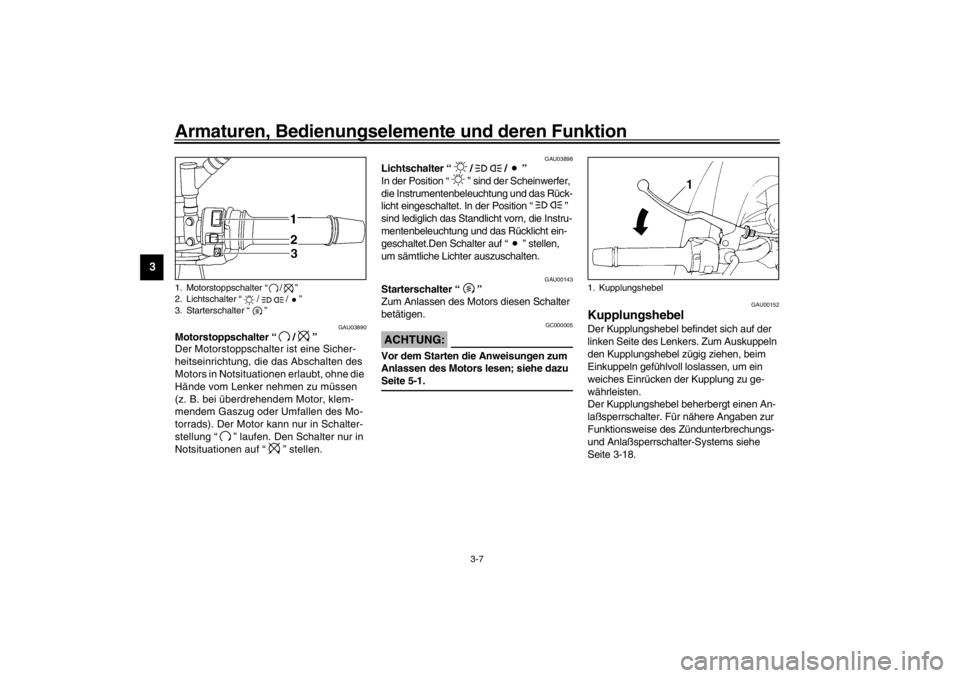

1. Motorstoppschalter “/”
2. Lichtschalter “//”
3. Starterschalter “”
1. Kupplungshebel
G_5ps.book Page 7 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00157
Fußschalthebel Die Gänge dieses 6-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU00161
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste.

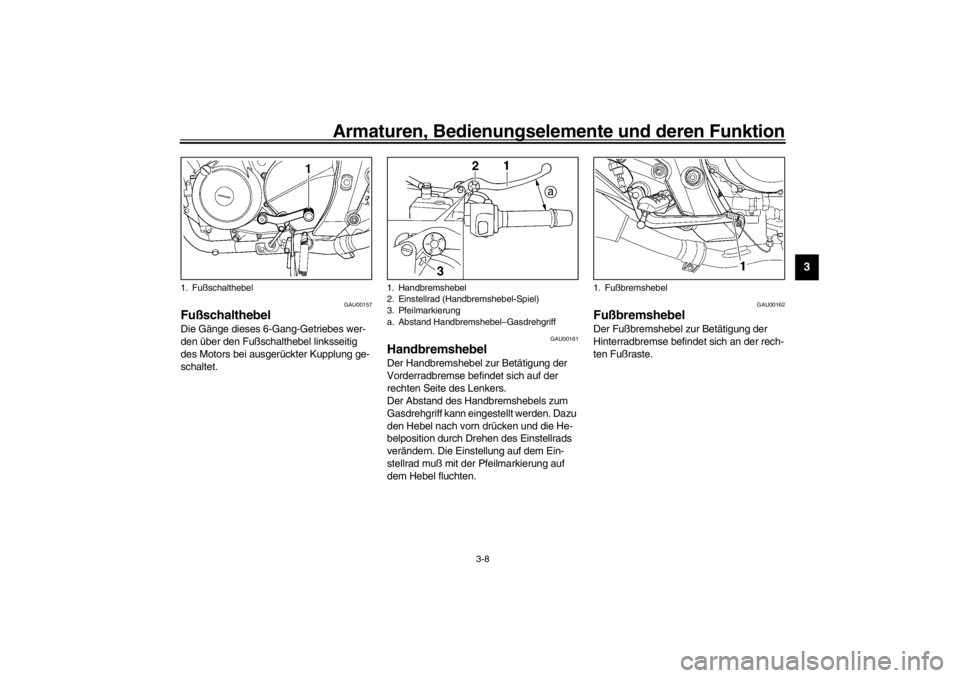

1. Fußschalthebel
1. Handbremshebel
2. Einstellrad (Handbremshebel-Spiel)
3. Pfeilmarkierung
a. Abstand Handbremshebel–Gasdrehgriff
1. Fußbremshebel
G_5ps.book Page 8 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02935
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. 2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_

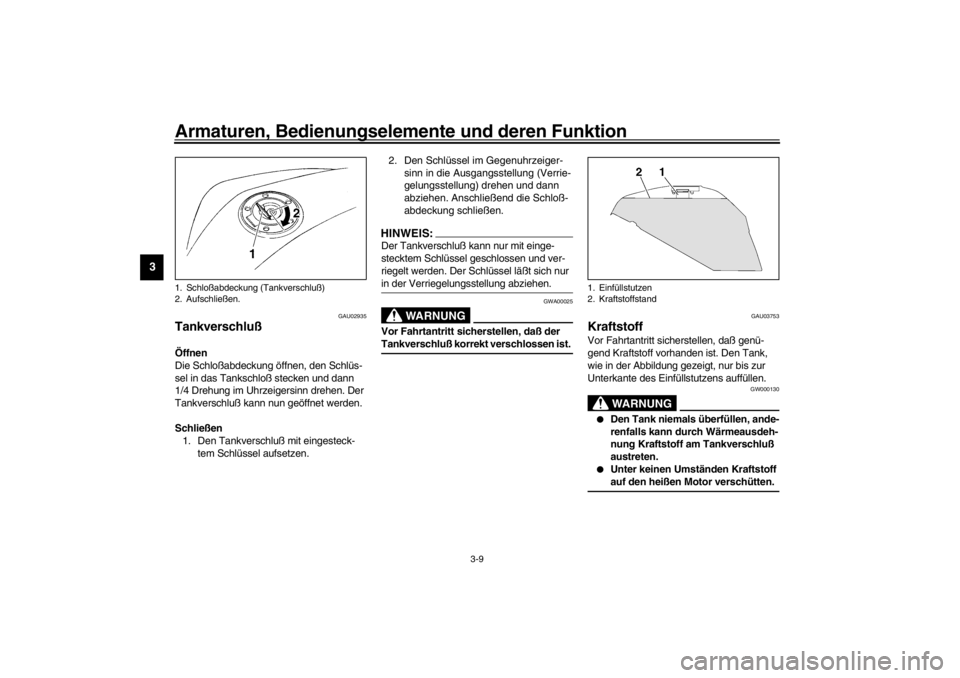

1. Schloßabdeckung (Tankverschluß)
2. Aufschließen.
1. Einfüllstutzen
2. Kraftstoffstand
G_5ps.book Page 9 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00186
ACHTUNG:_

Kraftstoff greift Lack und Kunst-
stoff an. Deshalb verschütteten
Kraftstoff sofort mit einem trocke-
nen, sauberen weichen Lappen ab-
wischen.


Nur D: Der Tankverschluß der Mo-
delle für Deutschland unterschei-
det sich von den anderen und darf
nur durch einen Tankverschluß des
gleichen Typs ersetzt werden.
_
GAU04284GCA00104
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
einer höheren Oktanzahl verwenden.
GAU00196
Kraftstofftank-Belüftungs-
schlauch (nur D) Vor dem Betrieb folgende Kontrolle vorneh-
men:

Den Schlauchanschluß prüfen.


Den Schlauch auf Risse und Schäden
prüfen, ggf. erneuern.


Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen. Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
20 L
Davon Reserve
ca. 3,5 L

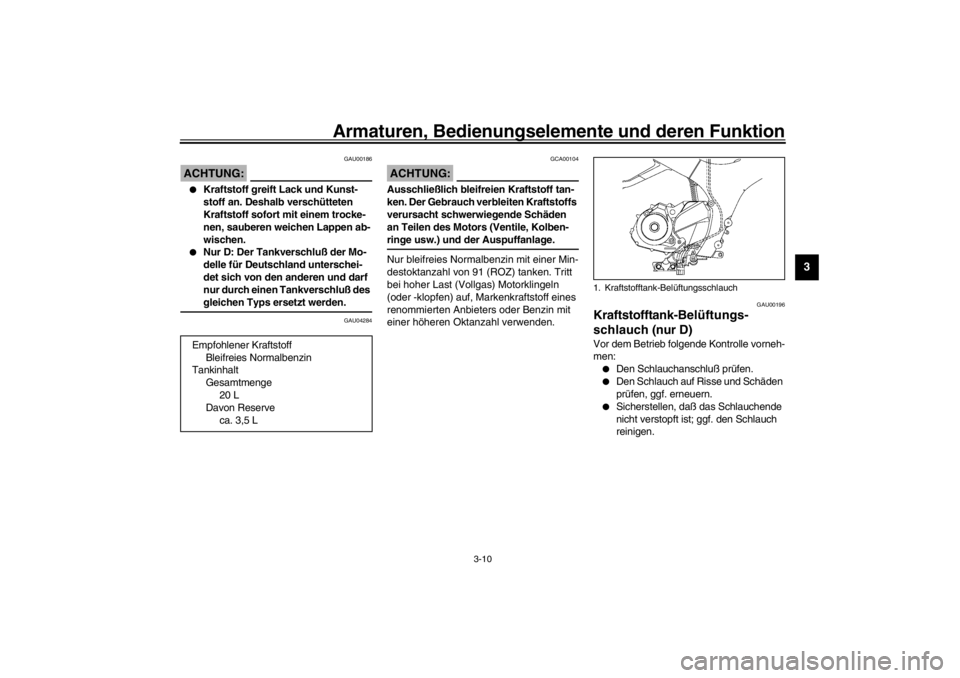

1. Kraftstofftank-Belüftungsschlauch
G_5ps.book Page 10 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU02925
Sitzbank Sitzbank abnehmen
Den Schlüssel in das Sitzbankschloß stek-
ken und dann im Gegenuhrzeigersinn dre-
hen; anschließend die Sitzbank abziehen.Sitzbank montieren
Die Zungen an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in die
Sitzhalterung stecken und dann die Sitz-
bank an der Hinterseite herunterdrücken,
so daß sie einrastet; anschließend den
Schlüssel abziehen.
HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU04292
Ablagefach Im Ablagefach kann ein als Sonderzube-
hör erhältliches Original-Bügelschloß von
YAMAHA untergebracht werden. Stets
sicherstellen, daß das Bügelschloß gut im
Ablagefach festgeschnallt ist. Damit die
Befestigungsgummis nicht verlorenge-
hen, sollten diese auch dann festge-
schnallt werden, wenn sich kein Schloß
im Ablagefach befindet.

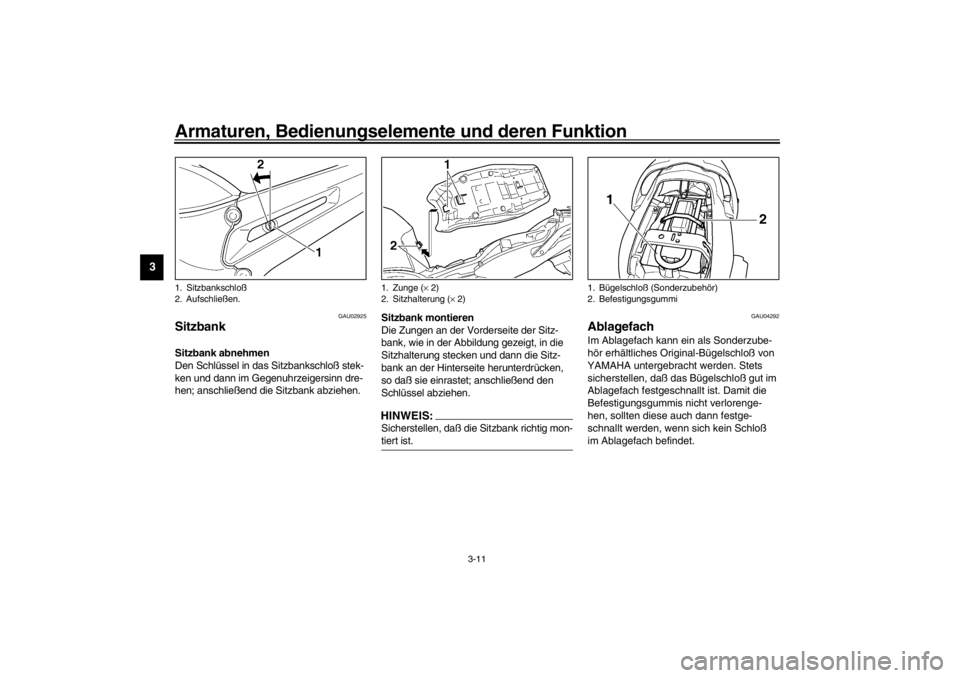

1. Sitzbankschloß
2. Aufschließen.
1. Zunge (× 2)
2. Sitzhalterung (× 2)
1. Bügelschloß (Sonderzubehör)
2. Befestigungsgummi
G_5ps.book Page 11 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
Die Betriebsanleitung und Fahrzeug-
papiere zum Schutz vor Feuchtigkeit in
einem Plastikbeutel aufbewahren. Bei der
Fahrzeugwäsche darauf achten, daß kein
Wasser in das Ablagefach hineingerät.
G_5ps.book Page 12 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU04477
Teleskopgabel einstellen An der Teleskopgabel können Federvor-
spannung und Dämpfungskraft folgender-
maßen eingestellt werden.
GW000035
WARNUNG
_ Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. _
Federvorspannung
Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellschraube
an beiden Gabelholmen nach
a drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben nach
b drehen.HINWEIS:_ Die jeweilige Rille am Einstellmechanismus
muß mit der Oberkante der Gabel-Abdeck-
schraube fluchten. _
CI-101E
1. Einstellschraube (Federvorspannung)
2. Einstellung hier ablesen
3. Normaleinstellung
4. Gabel-Abdeckschraube
Minimal
(weich)Nor-
malMaximal (hart)
Einstel-
lung87 6 54321
G_5ps.book Page 13 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
Dämpfungskraft
1. Die Einstellschraube an beiden
Gabelholmen nach
a drehen, bis
sie um knapp 1/2 Drehung ohne ein-
zurasten gedreht werden kann.
2. Die Einstellschraube weiter nach
a
drehen, bis sie einrastet Diese Posi-
tion entspricht der Minimaleinstel-
lung.3. Zum Erhöhen der Dämpfungskraft
(Dämpfung härter) die Einstell-
schraube weiter nach
a drehen.
Die Maximaleinstellung befindet
sich auf der dritten Einraststelle
nach der Minimaleinstellung. Wird
die Einstellschraube aus der Maxi-
maleinstellung um 1/2 Drehung wei-
ter nach
a gedreht, wird wieder die
Minimaleinstellung erreicht.
HINWEIS:_ Sicherstellen, daß die Einstellschraube
an einer der vier verfügbaren Einstell-
positionen einrastet. _CI-01E
1. Einstellschraube (Dämpfungskraft)
Minimal (weich) NormalMaximal
(hart)
Einstel-
lung12 3 4
G_5ps.book Page 14 Wednesday, December 12, 2001 10:10 AM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU01864
Federbein einstellen Am Hinterradfederbein können Federvor-
spannung, Zug- und Druckstufendämpfung
folgendermaßen eingestellt werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _
Federvorspannung
Zum Erhöhen der Federvorspannung
(Federung härter) den Federvorspannring
nach
a drehen. Zum Verringern der Fe-
dervorspannung (Federung weicher) den
Federvorspannring nach
b drehen.CI-10G
Zugstufendämpfung
Zum Erhöhen der Zugstufen-Dämpfungs-
kraft (Dämpfung härter) den Einstellknopf
nach
a drehen. Zum Verringern der Zug-
stufen-Dämpfungskraft (Dämpfung wei-
cher) den Einstellknopf nach
b drehen.CI-03G

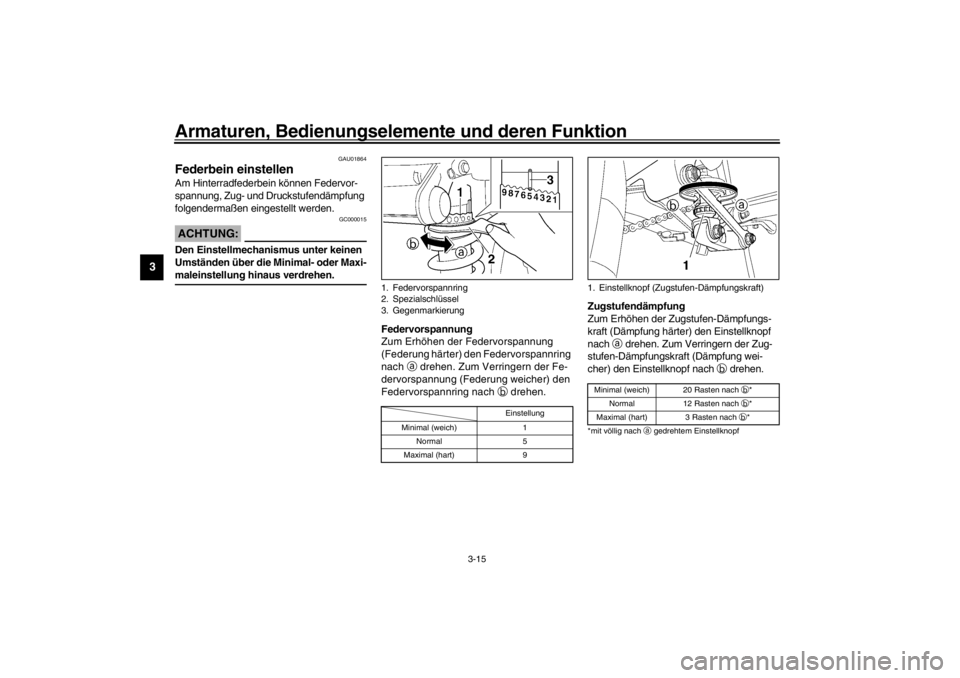

1. Federvorspannring
2. Spezialschlüssel
3. Gegenmarkierung
Einstellung
Minimal (weich) 1
Normal 5
Maximal (hart) 9
1. Einstellknopf (Zugstufen-Dämpfungskraft)Minimal (weich) 20 Rasten nach b
*
Normal 12 Rasten nach b
*
Maximal (hart) 3 Rasten nach b
*
*mit völlig nach a
gedrehtem Einstellknopf
G_5ps.book Page 15 Wednesday, December 12, 2001 10:10 AM
