YAMAHA TDM 900 2002 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2002, Model line: TDM 900, Model: YAMAHA TDM 900 2002Pages: 110, PDF-Größe: 4.85 MB
Page 71 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GAU03985
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen (siehe dazu die Anmerkung
unter der Tabelle “Wartungsintervalle und
Schmierdienst”) vom YAMAHA-Händler ge-
wechselt werden. Außerdem müssen fol-
gende Teile nach der angegebenen Zeit-
spanne, ggf. bei Undichtigkeit oder anderen
Schäden vom YAMAHA-Händler ausge-
tauscht werden.
Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
Bremsschlauch: alle vier Jahre
GAU00744

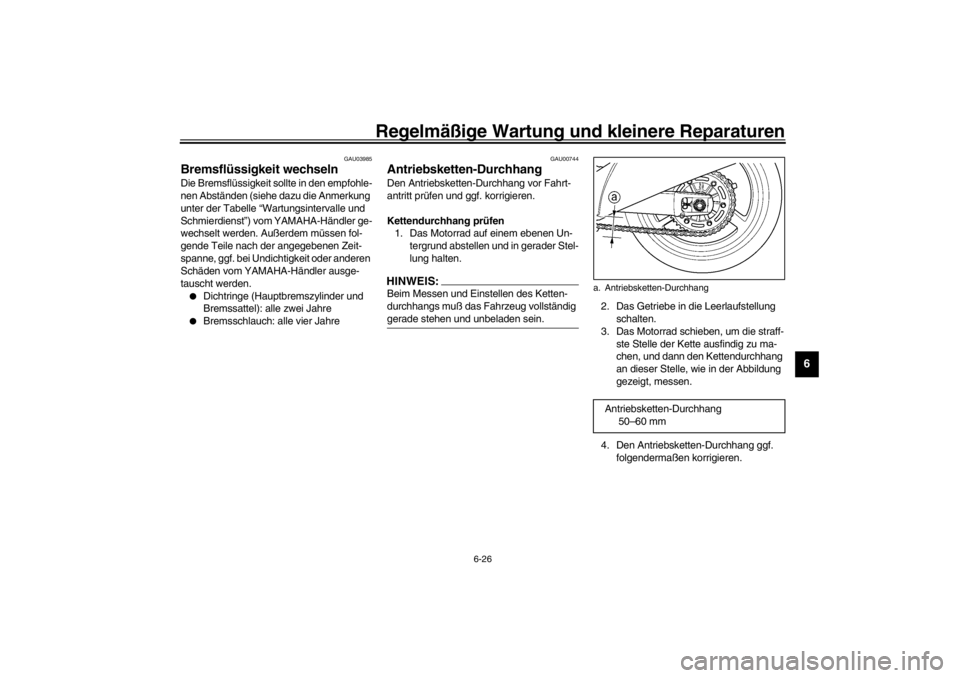

Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor Fahrt-
antritt prüfen und ggf. korrigieren.
Kettendurchhang prüfen
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS:_ Beim Messen und Einstellen des Ketten-
durchhangs muß das Fahrzeug vollständig
gerade stehen und unbeladen sein. _
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die straff-
ste Stelle der Kette ausfindig zu ma-
chen, und dann den Kettendurchhang
an dieser Stelle, wie in der Abbildung
gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren. a. Antriebsketten-DurchhangAntriebsketten-Durchhang
50–60 mm
G_5ps.book Page 26 Wednesday, December 12, 2001 10:10 AM
Page 72 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU04372

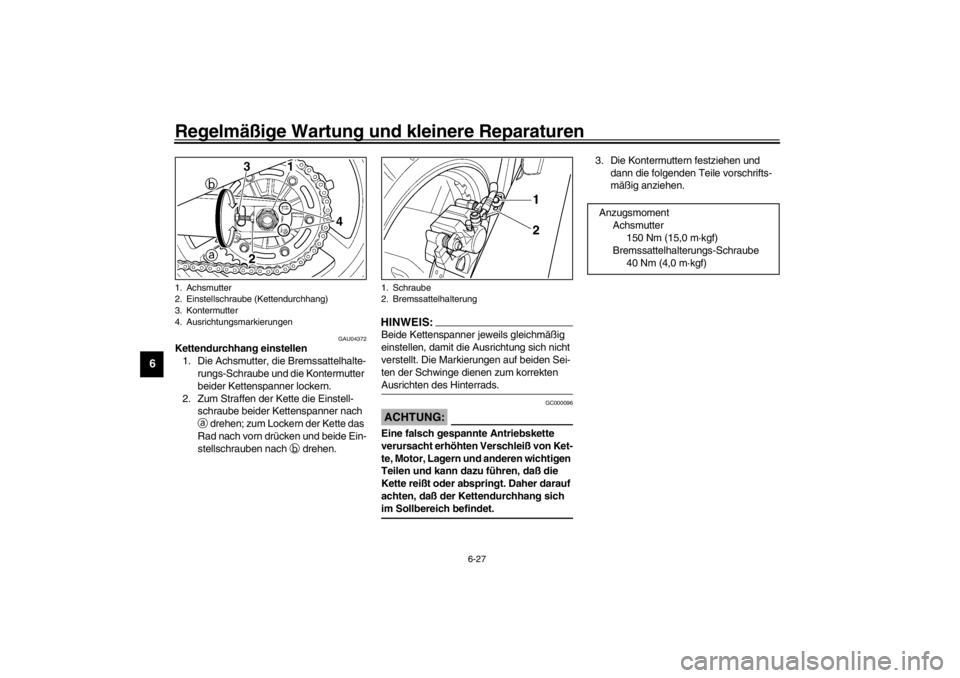

Kettendurchhang einstellen
1. Die Achsmutter, die Bremssattelhalte-
rungs-Schraube und die Kontermutter
beider Kettenspanner lockern.
2. Zum Straffen der Kette die Einstell-
schraube beider Kettenspanner nach
a drehen; zum Lockern der Kette das
Rad nach vorn drücken und beide Ein-
stellschrauben nach
b drehen.
HINWEIS:_ Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads. _
GC000096
ACHTUNG:_ Eine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von Ket-
te, Motor, Lagern und anderen wichtigen
Teilen und kann dazu führen, daß die
Kette reißt oder abspringt. Daher darauf
achten, daß der Kettendurchhang sich
im Sollbereich befindet. _
3. Die Kontermuttern festziehen und
dann die folgenden Teile vorschrifts-
mäßig anziehen.
1. Achsmutter
2. Einstellschraube (Kettendurchhang)
3. Kontermutter
4. Ausrichtungsmarkierungen
1. Schraube
2. Bremssattelhalterung
Anzugsmoment
Achsmutter
150 Nm (15,0 m·kgf)
Bremssattelhalterungs-Schraube
40 Nm (4,0 m·kgf)
G_5ps.book Page 27 Wednesday, December 12, 2001 10:10 AM
Page 73 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-28
6
GAU03006
Antriebskette schmieren Die Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen Be-
dingungen oder im Regen gefahren wird.
Die Antriebskette muß deshalb in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) folgendermaßen gereinigt und ge-
schmiert werden.
GC000097
ACHTUNG:_ Die Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden. _1. Die Kette in einem Petroleumbad aus-
waschen.
GCA00053
ACHTUNG:_ Die Kette ist mit O-Ringen zwischen
den Kettenlaschen ausgestattet. Reini-
gung mit Dampfstrahler oder einem
ungeeigneten Lösungsmittel kann die
O-Ringe beschädigen. Zur Reinigung
der Antriebskette daher ausschließlich
Petroleum verwenden. _
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
GCA00052
ACHTUNG:_ Motoröl und andere Schmiermittel sind
nicht zu verwenden, da sie möglicher-
weise Lösungsmittel enthalten, die die
O-Ringe beschädigen können. _
GAU02962
Bowdenzüge prüfen und
schmieren Die Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen können
Seilzüge korrodieren und in ihrer Funkti-
on eingeschränkt werden. Aus Sicher-
heitsgründen beschädigte Seilzüge un-
verzüglich erneuern. _ Empfohlenes Schmiermittel
Motoröl
G_5ps.book Page 28 Wednesday, December 12, 2001 10:10 AM
Page 74 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GAU04034
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) der Gaszug geschmiert
bzw. erneuert werden.
GAU03370
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU03164
Handbrems- und Kupplungs-
hebel prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
G_5ps.book Page 29 Wednesday, December 12, 2001 10:10 AM
Page 75 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-30
6
GAU03165

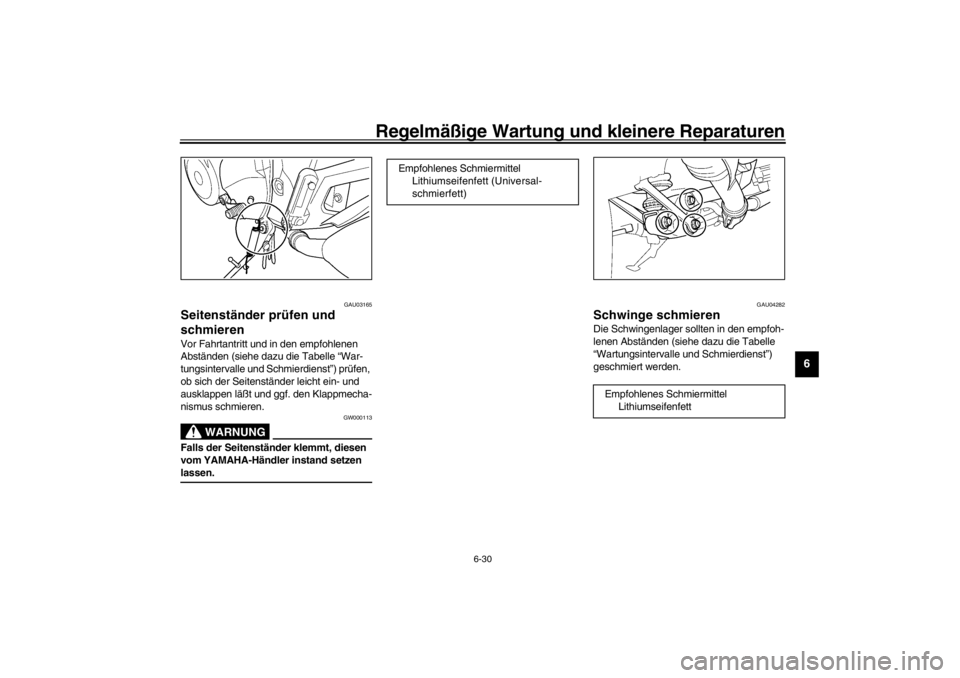

Seitenständer prüfen und
schmieren Vor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) prüfen,
ob sich der Seitenständer leicht ein- und
ausklappen läßt und ggf. den Klappmecha-
nismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen. _
GAU04282
Schwinge schmieren Die Schwingenlager sollten in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geschmiert werden.
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett
G_5ps.book Page 30 Wednesday, December 12, 2001 10:10 AM
Page 76 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-31
6
GAU02939

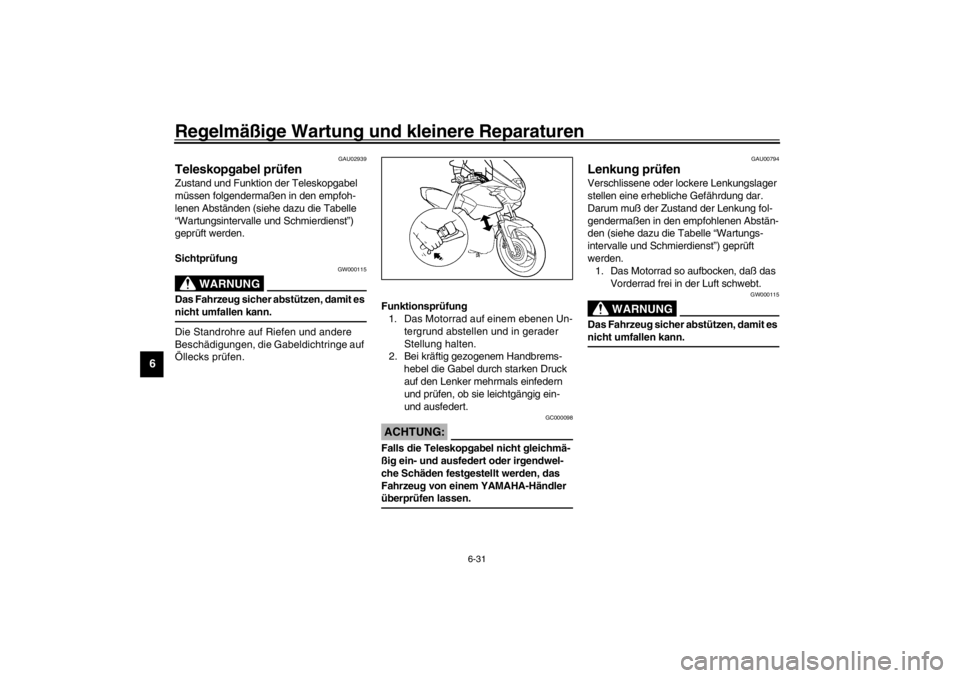

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.Funktionsprüfung
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
überprüfen lassen. _
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) geprüft
werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
G_5ps.book Page 31 Wednesday, December 12, 2001 10:10 AM
Page 77 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-32
6
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einem YAMAHA-Händler überprüfen
und instand setzen lassen.
GAU01144
Radlager prüfen und warten Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Radlager
von einem YAMAHA-Händler überprüfen
lassen.
G_5ps.book Page 32 Wednesday, December 12, 2001 10:10 AM
Page 78 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU00800
Batterie warten Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:_ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. _
GW000116
WARNUNG
_
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in
Berührung bringen.
Erste HilfeÄußerlich
: Mit reichlich Wasser
abspülen.
Innerlich: Große Mengen Wasser
trinken und sofort einen Arzt ru-
fen.
Augen: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt auf-
suchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.
DIE BATTERIE VON KINDERN
FERNHALTEN.
_Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einem YAMAHA-Händler aufladen
lassen. Beachten Sie, daß die Batterie sich
durch die Zuschaltung elektrischer Neben-
verbraucher schneller entlädt und deshalb
öfter aufgeladen werden muß.
Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, auf-
laden und an einem kühlen, lichtge-
schützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
G_5ps.book Page 33 Wednesday, December 12, 2001 10:10 AM
Page 79 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-34
6
GC000102
ACHTUNG:_
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Bat-
terie bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermindern.
Sollten Sie nicht mit Sicherheit über
ein korrektes Ladegerät verfügen,
wenden Sie sich bitte an Ihren
YAMAHA-Händler.
_
GAU04482*

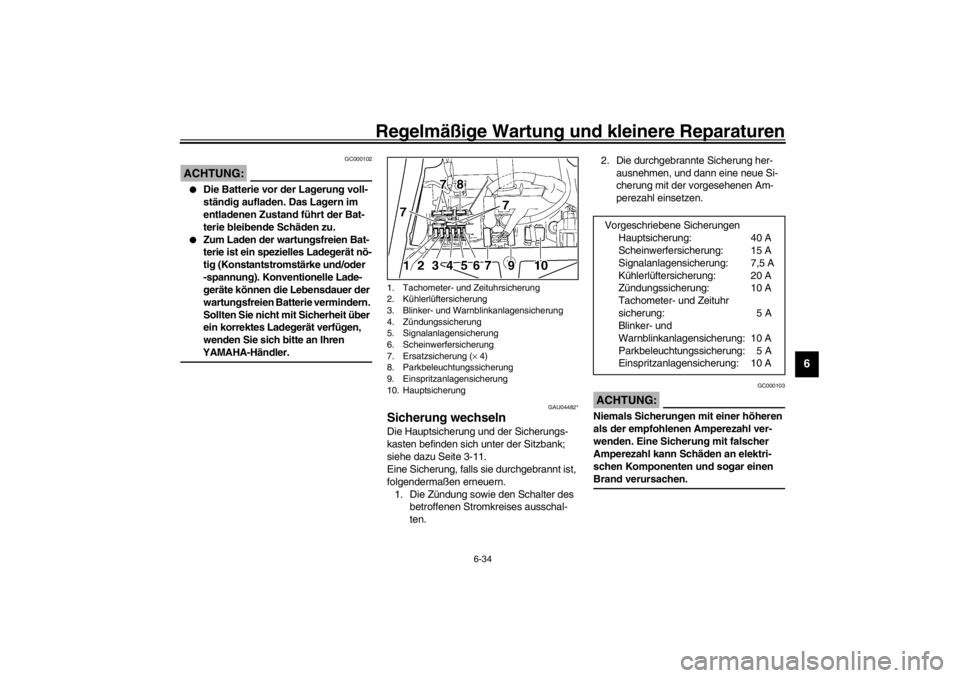

Sicherung wechseln Die Hauptsicherung und der Sicherungs-
kasten befinden sich unter der Sitzbank;
siehe dazu Seite 3-11.
Eine Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschal-
ten.2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgesehenen Am-
perezahl einsetzen.
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _
1. Tachometer- und Zeituhrsicherung
2. Kühlerlüftersicherung
3. Blinker- und Warnblinkanlagensicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung (× 4)
8. Parkbeleuchtungssicherung
9. Einspritzanlagensicherung
10. Hauptsicherung
Vorgeschriebene Sicherungen
Hauptsicherung: 40 A
Scheinwerfersicherung: 15 A
Signalanlagensicherung: 7,5 A
Kühlerlüftersicherung: 20 A
Zündungssicherung: 10 A
Tachometer- und Zeituhr
sicherung: 5 A
Blinker- und
Warnblinkanlagensicherung: 10 A
Parkbeleuchtungssicherung: 5 A
Einspritzanlagensicherung: 10 A
G_5ps.book Page 34 Wednesday, December 12, 2001 10:10 AM
Page 80 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-35
6
3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einem YAMAHA-Händler über-
prüfen lassen.
GAU04136*
Scheinwerferlampe
auswechseln Der Scheinwerfer ist mit einer Halogenlam-
pe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.2. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _3. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
1. Lampenhalter
2. Scheinwerfer-Steckverbinder
1. Lampenhalter
G_5ps.book Page 35 Wednesday, December 12, 2001 10:10 AM
