Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GWA00052
WARNUNG
_
Vor der Kraftstofftank-Montage die
Schläuche gründlich auf Beschädi-
gung prüfen. Ein undichter Kraft-
stoffschlauch stellt eine Brandge-
fahr dar. Deshalb in diesem Fall den
Motor unter keinen Umständen star-
ten und das Motorrad umgehend
von einem YAMAHA-Händler über-
prüfen lassen.
Sicherstellen, daß die Kraftstoff-
schläuche korrekt verlegt, richtig
angeschlossen und nicht ge-
quetscht sind. Einen beschädigten
Schlauch unbedingt erneuern.
Der Kraftstofftank-Belüftungs-
schlauch muß in die ursprüngliche
Lage gebracht werden.
_19. Die Abdeckung, das Verkleidungsteil
und die Sitzbank montieren.
20. Den Motor anlassen und das Kühl-
system auf Undichtigkeit prüfen. Bei
Undichtigkeit das Kühlsystem vom
YAMAHA-Händler überprüfen lassen.
GAU04431*
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
gereinigt werden. Bei übermäßig staubi-
gem oder feuchten Einsatz ist der Filter
häufiger zu reinigen.
1. Die Sitzbank abnehmen; siehe dazu
Seite 3-11.
2. Die Verkleidungsteile A und B sowie
die Abdeckungen A und B abnehmen;

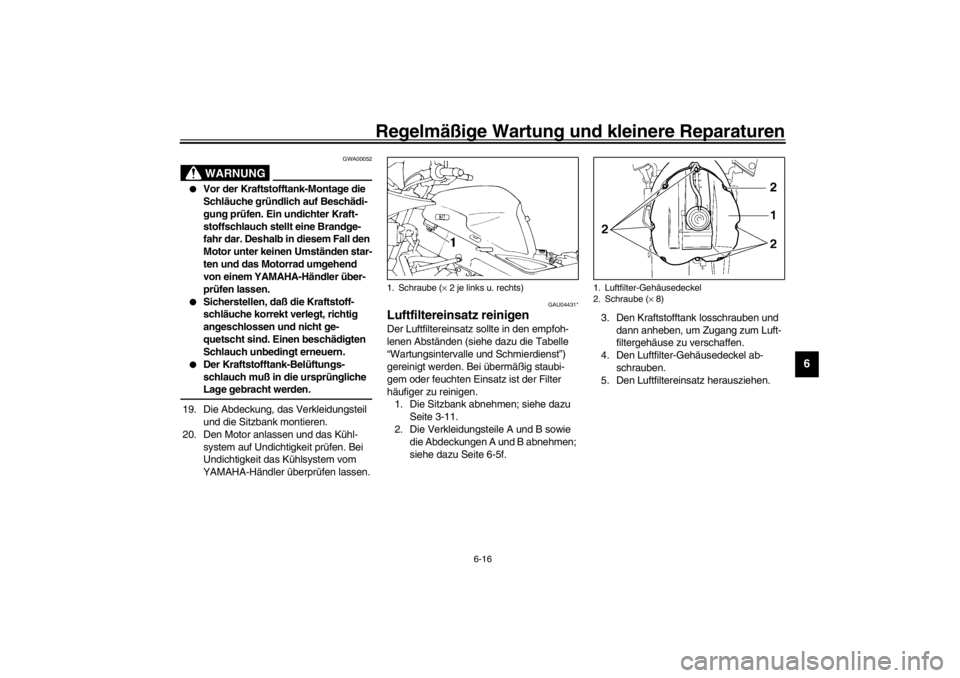

siehe dazu Seite 6-5f.3. Den Kraftstofftank losschrauben und
dann anheben, um Zugang zum Luft-
filtergehäuse zu verschaffen.
4. Den Luftfilter-Gehäusedeckel ab-
schrauben.
5. Den Luftfiltereinsatz herausziehen.1. Schraube (× 2 je links u. rechts)
1. Luftfilter-Gehäusedeckel
2. Schraube (× 8)
G_5ps.book Page 16 Wednesday, December 12, 2001 10:10 AM
Page 62 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-17
6
6. Einen neuen Filtereinsatz in das Luft-
filtergehäuse einsetzen.
GC000082*
ACHTUNG:_
Der Filtereinsatz muß richtig im Fil-
tergehäuse sitzen.
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an
Kolben und/oder Zylindern verur-
sachen.
_
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
8. Den Kraftstofftank in die ursprüngliche
Lage bringen und dann festschrau-
ben.
GWA00013
WARNUNG
_ Sicherstellen, daß die Kraftstoff- und Be-
lüftungsschläuche korrekt verlegt, richtig
angeschlossen und nicht gequetscht
sind. Einen beschädigten Schlauch un-
bedingt erneuern. _9. Die Abdeckungen und Verkleidungs-
teile montieren.
10. Die Sitzbank montieren.
GAU00632
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.
1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _
1. LuftfiltereinsatzG_5ps.book Page 17 Wednesday, December 12, 2001 10:10 AM
Page 63 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-18
6
2. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den Mo-
tor von einem YAMAHA-Händler überprü-
fen lassen. _
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–5 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht. Darüber hinaus kann es durch fal-
sches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
(siehe dazu die Tabelle “Wartungsintervalle
und Schmierdienst”) vom YAMAHA-Händ-
ler geprüft und ggf. eingestellt werden.
1. Leerlauf-Einstellschraube
Leerlaufdrehzahl
1.100–1.200 U/min
a. Gaszugspiel am Drehgriff
G_5ps.book Page 18 Wednesday, December 12, 2001 10:10 AM
Page 64 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00658
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifenluftdruck ist stets der Zu-
ladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_
CE-01G
CE-07GGWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.
Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
90 kg–Maximum250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Hochgeschwin-
digkeitsfahrt250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
Max. Gesamtzuladung* 203 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5ps.book Page 19 Wednesday, December 12, 2001 10:10 AM
Page 65 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-20
6
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _
GW000079
WARNUNG
_
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_
Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.

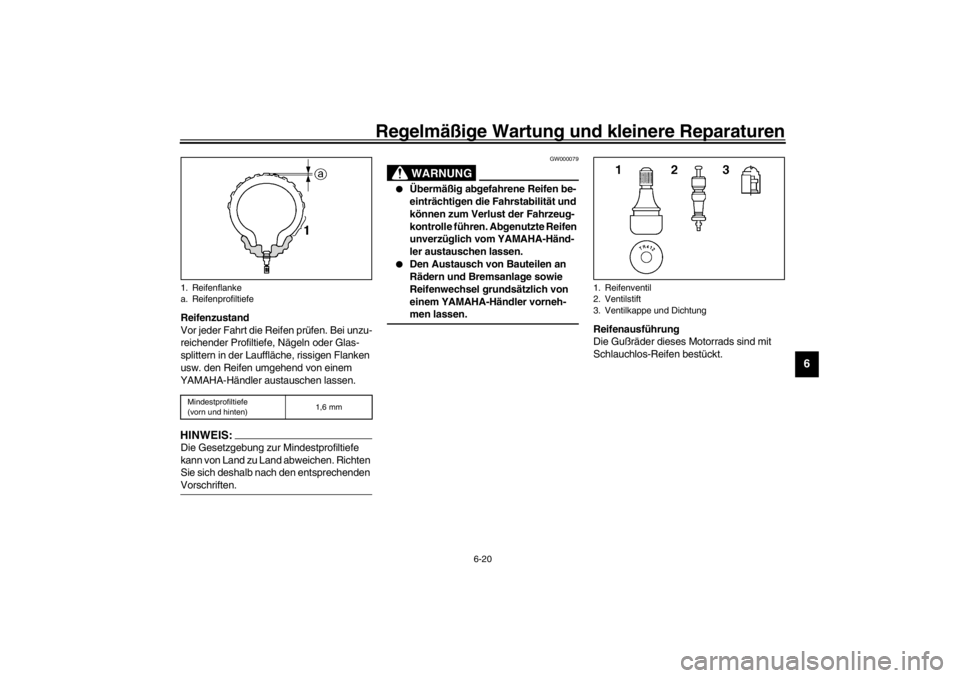

1. Reifenflanke
a. ReifenprofiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
1. Reifenventil
2. Ventilstift
3. Ventilkappe und Dichtung
G_5ps.book Page 20 Wednesday, December 12, 2001 10:10 AM
Page 66 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GW000080
WARNUNG
_
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden.
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden.
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftverlust führen. Nur Origi-
nalersatzteile von YAMAHA oder
gleichwertige Teile verwenden.
_
CE-10G
CE-14GGAU00684
WARNUNG
_ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zu-
ladung und den Fahrbedingungen
anpassen.
_
Vorn:
Hersteller Dimension Typ
Dunlop
120/70 ZR18 (59W)
D220FSTJ
Metzeler
120/70 ZR18 M/C (59W)
MEZ4J
Hinten:
Hersteller Dimension Typ
Dunlop
160/60 ZR17 (69W)
D220STJ
Metzeler
160/60 ZR17 M/C (69W)
MEZ4J
Vorn und hinten
Reifenventil TR412
Ventilstift #9000A (Original)
G_5ps.book Page 21 Wednesday, December 12, 2001 10:10 AM
Page 67 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU00692
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von
10–15 mm aufweisen. Das Kupplungs-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.
3. Die Kontermutter festziehen.
HINWEIS:_ Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen läßt oder nicht
ordnungsgemäß funktioniert, den internen
Kupplungsmechanismus von einem
YAMAHA-Händler überprüfen lassen. _
1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
G_5ps.book Page 22 Wednesday, December 12, 2001 10:10 AM
Page 68 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU00712
Fußbremshebel-Position ein-
stellenDer Höhenunterschied zwischen der
Oberkante des Fußbremshebels und der
Oberkante der Fußraste sollte, wie in der
Abbildung gezeigt, 32 mm betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. vom YAMAHA-Händler ein-
stellen lassen.
GW000109
WARNUNG
_ Ein weiches oder schwammiges Gefühl
bei der Betätigung des Fußbremshebels
läßt auf Luft in der Bremsanlage schlie-
ßen, die unbedingt vor Fahrtantritt
durch Entlüften der Bremsen entfernt
werden muß. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar. Erfor-
derlichenfalls die Bremsen von einem
YAMAHA-Händler überprüfen und ent-
lüften lassen. _
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.

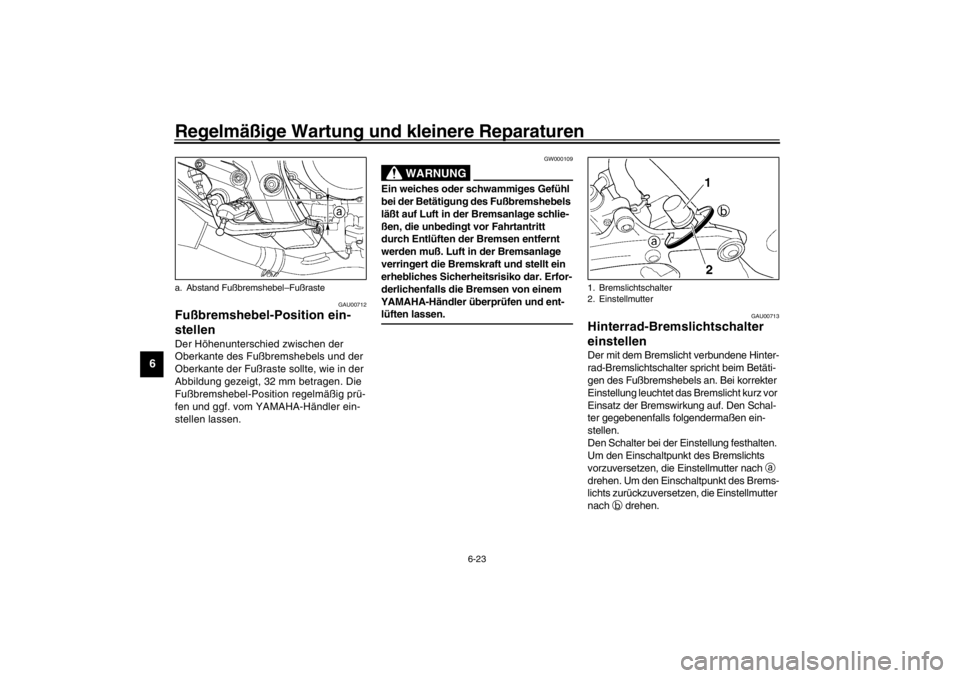

Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
a. Abstand Fußbremshebel–Fußraste
1. Bremslichtschalter
2. Einstellmutter
G_5ps.book Page 23 Wednesday, December 12, 2001 10:10 AM
Page 69 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU00715
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbelä-
ge vorn und hinten muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden. Die Bremsen weisen Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Dazu die Bremse betätigen und die Ver-
schleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe
fast
berührt, die Scheibenbremsbeläge
schnellstmöglich vom YAMAHA-Händler
austauschen lassen.
1. VerschleißanzeigerVorderradbremse
1. VerschleißanzeigerHinterradbremse
G_5ps.book Page 24 Wednesday, December 12, 2001 10:10 AM
Page 70 of 110
Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU03294
Bremsflüssigkeitsstand prüfen Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Bremsbe-
lagverschleiß oder Undichtigkeit der
Bremsanlage zurückzuführen sein kann, in
diesem Fall ebenfalls den Bremsbelagver-
schleiß und die Bremsanlage auf Undichtig-
keit prüfen.Folgende Vorsichtsmaßregeln beachten.
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter des Haupt-
bremszylinders waagrecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal; bei plötzlichem Absinken jedoch
die Bremsanlage vom YAMAHA-
Händler überprüfen lassen.
1. MinimalstandVorderradbremse
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4Hinterradbremse
G_5ps.book Page 25 Wednesday, December 12, 2001 10:10 AM
