Sicherheitsinformationen
1-4
1
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem
vorbeifahren.
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
UBW3G0G0.book Page 4 Tuesday, May 21, 2019 1:55 PM

Sicherheitsinformationen
1-5
1
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Reifendaten und
weitere Informationen zum Reifenwechsel
siehe Seite 6-18.
Transport des Motorrads
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.
Alle losen Gegenstände vom Motor-
rad entfernen.Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
Einen Gang einlegen (bei Modellen mit
manueller Schaltung).
Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
UBW3G0G0.book Page 5 Tuesday, May 21, 2019 1:55 PM

Beschreibung
2-1
2
GAU10411

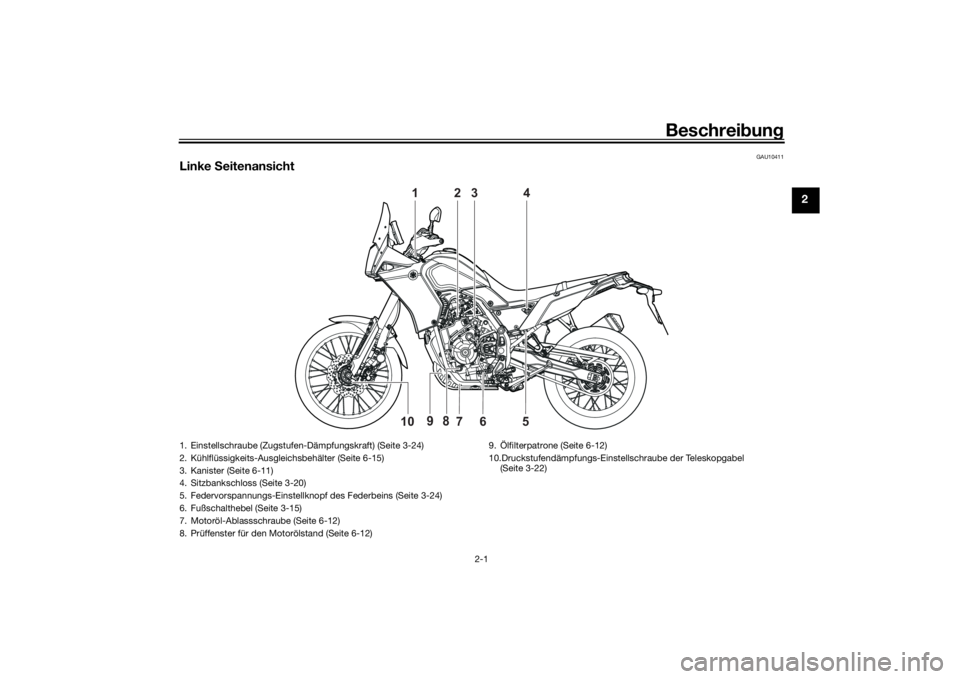

Linke Seitenansicht
1
2
3
4
6
5 10
7
9
8
1. Einstellschraube (Zugstufen-Dämpfungskraft) (Seite 3-24)
2. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-15)
3. Kanister (Seite 6-11)
4. Sitzbankschloss (Seite 3-20)
5. Federvorspannungs-Einstellknopf des Federbeins (Seite 3-24)
6. Fußschalthebel (Seite 3-15)
7. Motoröl-Ablassschraube (Seite 6-12)
8. Prüffenster für den Motorölstand (Seite 6-12)9. Ölfilterpatrone (Seite 6-12)
10.Druckstufendämpfungs-Einstellschraube der Teleskopgabel
(Seite 3-22)
UBW3G0G0.book Page 1 Tuesday, May 21, 2019 1:55 PM

Beschreibung
2-2
2
GAU10421

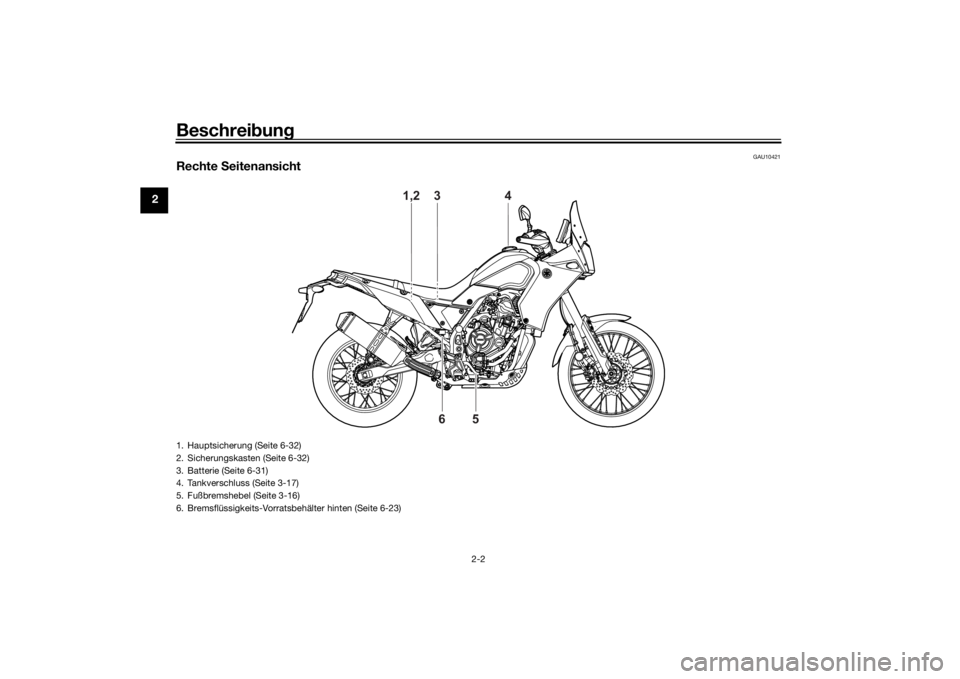

Rechte Seitenansicht
1,2
3
4
5
6
1. Hauptsicherung (Seite 6-32)
2. Sicherungskasten (Seite 6-32)
3. Batterie (Seite 6-31)
4. Tankverschluss (Seite 3-17)
5. Fußbremshebel (Seite 3-16)
6. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-23)UBW3G0G0.book Page 2 Tuesday, May 21, 2019 1:55 PM

Beschreibung
2-3
2
GAU10431

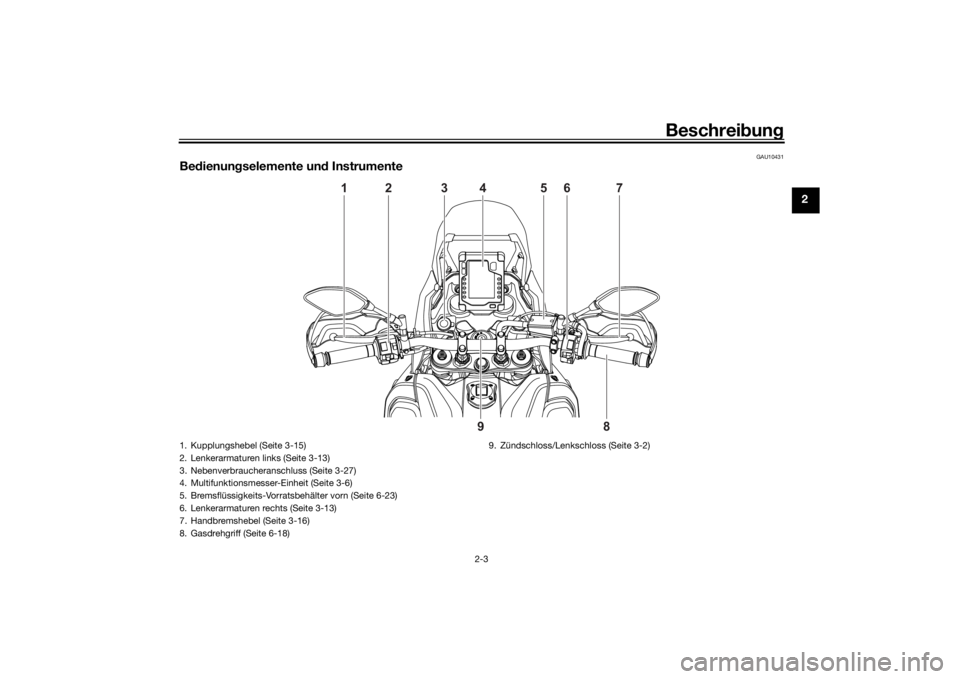

Bedienungselemente und Instrumente
1
8
9
2
4
3
5
6
7
1. Kupplungshebel (Seite 3-15)
2. Lenkerarmaturen links (Seite 3-13)
3. Nebenverbraucheranschluss (Seite 3-27)
4. Multifunktionsmesser-Einheit (Seite 3-6)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-23)
6. Lenkerarmaturen rechts (Seite 3-13)
7. Handbremshebel (Seite 3-16)
8. Gasdrehgriff (Seite 6-18)9. Zündschloss/Lenkschloss (Seite 3-2)
UBW3G0G0.book Page 3 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-1
3
GAU1097A
WegfahrsperrensystemDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
ein Hauptschlüssel zur Neuprogram-
mierung
zwei Standardschlüssel
ein Transponder (in jedem Schlüssel)
eine Wegfahrsperreneinheit (im Fahr-
zeug)
ein Steuergerät (im Fahrzeug)
eine Systemanzeigeleuchte (Seite 3-5)Über die Schlüssel
Der Hauptschlüssel zur Neuprogrammie-
rung verhält sich wie ein Generalschlüssel.
Er wird verwendet, um jeden Standard-
schlüssel mit einem Code zu programmie-
ren. Den Hauptschlüssel zur Neuprogram-
mierung an einem sicheren Ort
aufbewahren. Einen Standardschlüssel für
den täglichen Betrieb verwenden.
Wenn ein Schlüsselaustausch oder eine
Neuprogrammierung erforderlich ist, das
Fahrzeug und den Hauptschlüssel zusam-
men mit allen verbleibenden Standard-
schlüsseln zu einer Yamaha-Fachwerkstatt
bringen, um sie neu programmieren zu las-
sen.
HINWEISDie Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.
Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen verur-
sachen können.ACHTUNG
GCA11823
DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VERLIE-
REN! WURDE ER VERLOREN, WENDEN SIE SICH UNVERZÜGLICH AN IHREN
HÄNDLER! Bei Verlust des Hauptschlüs-
sels zur Neuprogrammierung können
die vorhandenen Standardschlüssel
weiterhin zum Starten des Fahrzeugs
verwendet werden. Allerdings ist das
Programmieren eines neuen Standard-
schlüssels unmöglich. Falls alle Schlüs-
sel verloren oder beschädigt wurden,
muss das gesamte Wegfahrsperrensys-
tem ersetzt werden. Es wird daher zum
sorgsamen Umgang mit den Schlüsseln
geraten.
Nicht in Wasser tauchen.

Keinen hohen Temperaturen aus-
setzen.
Nicht in der Nähe von Magneten
platzieren.
Nicht in der Nähe von Gegenstän-
den platzieren, die elektrische Sig-
nale übertragen.
Nicht grob handhaben.
Nicht schleifen oder verändern.
Nicht zerlegen.
Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

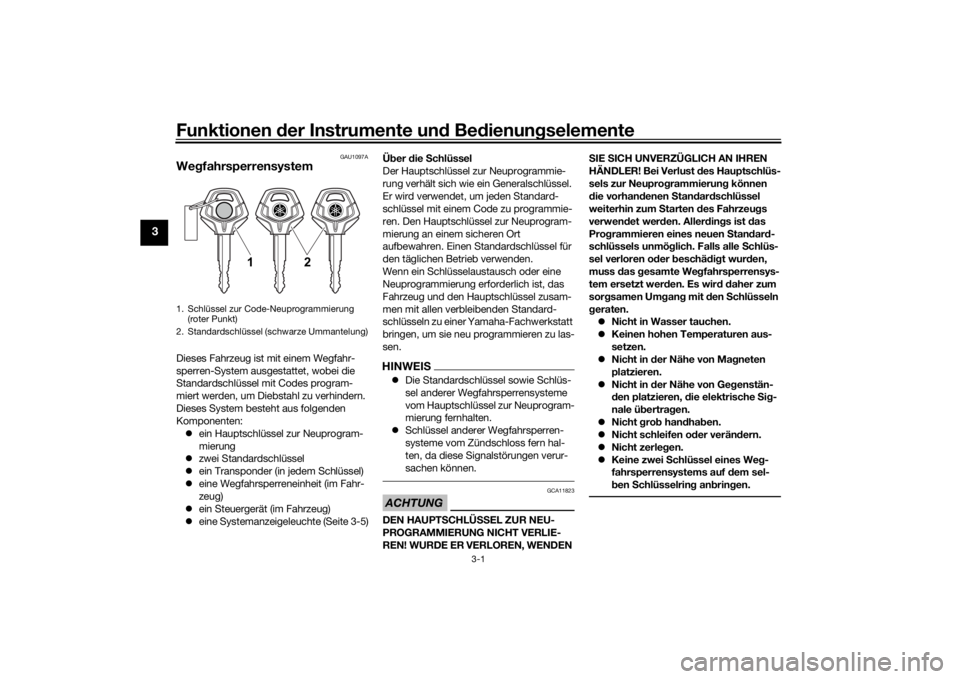

1. Schlüssel zur Code-Neuprogrammierung
(roter Punkt)
2. Standardschlüssel (schwarze Ummantelung)
12
UBW3G0G0.book Page 1 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-2
3
GAU10462

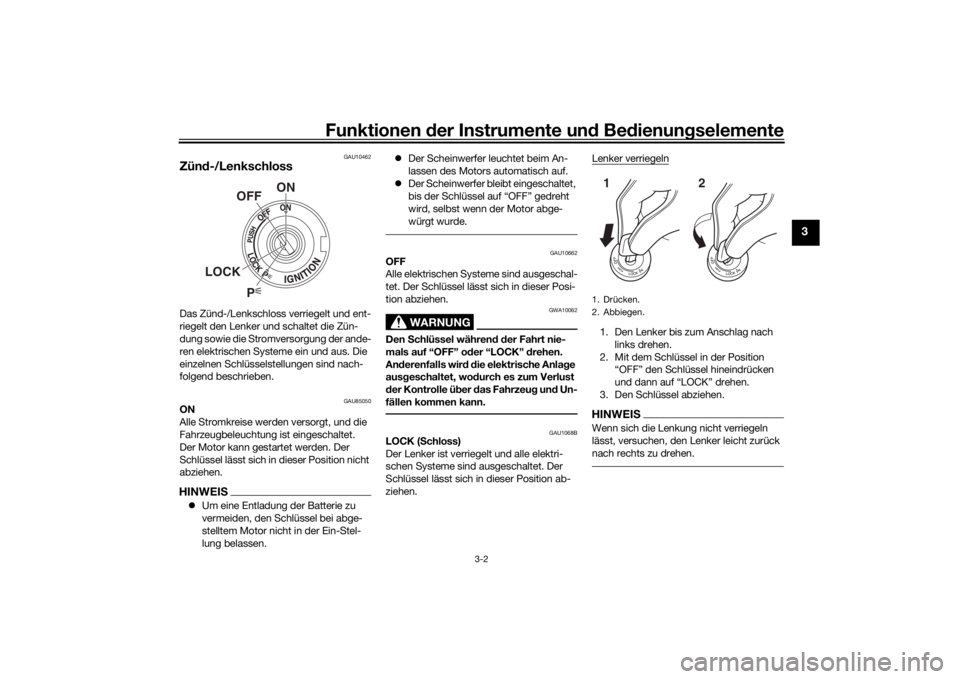

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU85050
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEISUm eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
Der Scheinwerfer bleibt eingeschaltet,
bis der Schlüssel auf “OFF” gedreht
wird, selbst wenn der Motor abge-
würgt wurde.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-

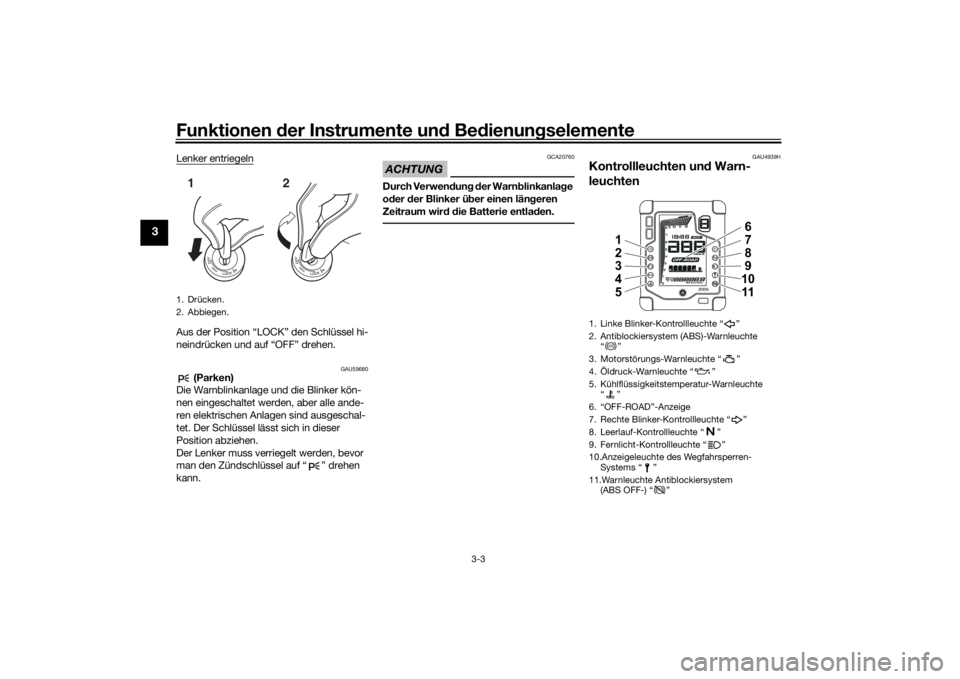

ziehen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
UBW3G0G0.book Page 2 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-3
3
Lenker entriegelnAus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU59680
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanlage
oder der Blinker über einen längeren
Zeitraum wird die Batterie entladen.
GAU4939H
Kontrollleuchten und Warn-
leuchten
1. Drücken.
2. Abbiegen.12
1. Linke Blinker-Kontrollleuchte Ž
2. Antiblockiersystem (ABS)-Warnleuchte

3. Motorstörungs-Warnleuchte Ž
4. Öldruck-Warnleuchte Ž
5. Kühlflüssigkeitstemperatur-Warnleuchte

6.
7. Rechte Blinker-Kontrollleuchte Ž
8. Leerlauf-Kontrollleuchte Ž
9. Fernlicht-Kontrollleuchte Ž
10.Anzeigeleuchte des Wegfahrsperren-
Systems Ž
11.Warnleuchte Antiblockiersystem
(ABS OFF-) Ž
1
2
3
4
57
8
9
10
11
6
ABS
ABS
UBW3G0G0.book Page 3 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-4
3
GAU11032
Blinker-Kontrollleuchten “ ” und“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU59963
Öldruck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte diese Leuchte aufleuchten, kurz aus-
gehen und dann weiterleuchten bis zum
Starten des Motors. Tritt dies nicht ein, las-
sen Sie das Fahrzeug von einem Yamaha-
Händler kontrollieren.
ACHTUNG
GCA21211
Wenn die Warnleuchte bei laufendem
Motor aufleuchtet, den Motor ausschal-
ten und den Ölstand prüfen. Bei niedri-
gem Ölstand ausreichend Öl des emp-
fohlenen Typs nachfüllen. Wenn die
Warnleuchte nach dem Nachfüllen von
Öl eingeschaltet bleibt, den Motor aus-
schalten und das Fahrzeug von einem
Yamaha-Händler prüfen lassen.
GAU11449
Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen. (Siehe Seite 6-38.)
Bei Fahrzeugen mit Kühlerlüfter schaltet
(schalten) sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler auto-
matisch ein oder aus.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
ACHTUNG
GCA10022
Bei Überhitzung darf der Motor nicht
weiter betrieben werden.
GAU73172
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
UBW3G0G0.book Page 4 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-5
3
GAU69895
ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
WARNUNG
GWA16043
Wenn sich die ABS-Warnleuchte nach
Erreichen einer Geschwindigkeit von 10
km/h (6 mi/h) nicht abschaltet oder die
Warnleuchte während des Fahrens auf-
leuchtet:
Bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren
der Räder während einer Notbrem-
sung zu vermeiden.
Das Fahrzeug so bald wie möglich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAUM4080
ABS-Warnleuchte “ ”
Diese Warnleuchte schaltet sich ein, wenn
das Antiblockiersystem manuell deaktiviert
wurde. Gleichzeitig schaltet sich die Anzei-
ge “OFF-ROAD” ein.
WARNUNG
GWAM1050
Immer auf befestigten Straßen fahren,
wenn das ABS eingeschaltet ist. Das
Fahren auf öffentlichen Straßen mit de-
aktiviertem ABS kann illegal sein und
Ihre Versicherung außer Kraft setzen.
Das ABS nur dann ausschalten, wenn
auf nicht befestigtem Untergrund gefah-
ren wird.
GAUM3622
Anzeigeleuchte für Wegfahrsperren-
System “ ”
Wenn das Fahrzeug ausgeschaltet wurde
und 30 Sekunden verstrichen sind, blinkt
die Anzeigeleuchte kontinuierlich, um anzu-
zeigen, dass das Wegfahrsperren-System
aktiviert ist. Nach 24 Stunden hört die An-
zeigeleuchte auf zu blinken. Das Wegfahr-
sperren-System ist jedoch immer noch ak-
tiviert.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und erlöschen. Tritt dies nicht
ein, lassen Sie das Fahrzeug von einem
Yamaha-Händler kontrollieren.
Fehlersuche
Falls eine Störung des Wegfahrsperren-
Systems erkannt wird, blinkt die Leuchte
nach einem bestimmten Muster. Wenn die
Kontrollleuchte des Wegfahrsperren-Sys-
tems nach einem bestimmten Muster
blinkt, d. h. 5 Mal langsam und dann 2 Mal
schnell, könnte dies durch eine Störbeein-
flussung vom Transponder verursacht wer-
den. Tritt dies auf, versuchen Sie das Fol-
gende.
1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
mehr Standardschlüsseln angelassen
werden kann, bringen Sie das Fahr-
zeug und alle Schlüssel zu einer
ABSABS
UBW3G0G0.book Page 5 Tuesday, May 21, 2019 1:55 PM
