Funktionen der Instrumente und Bedienungselemente
3-16
3
GAU26827
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel vom Gasdrehgriff
wegdrücken und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAUM4100
ABSDas Antiblockiersystem (ABS) wirkt unab-
hängig voneinander auf die Vorder- und
Hinterradbremse.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.Bedienung der Bremsen
Den Handbremshebel und den Fußbrems-
hebel wie bei herkömmlichen Bremsen be-
tätigen. Wird beim Bremsen ein Radschlupf
festgestellt, wird das ABS aktiviert und es
kann ein pulsierendes Gefühl am Hand-
bremshebel oder Fußbremshebel auftre-
ten. Mit dem Bremsen fortfahren und das
ABS eingreifen lassen. Die Bremsen dürfen
nicht gepumpt werden, da anderenfalls die
Bremswirkung beeinträchtigt wird.
1. Handbremshebel
2. Abstand zwischen Handbremshebel und
Gasdrehgriff
3. Einstellrad der Handbremshebelposition
4. Passmarkierung
1
4
3
2
1. Fußbremshebel
1
UBW3G0G0.book Page 16 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-17
3
Das ABS führt zu Beginn einen Selbst-
test durch. Dabei kann ein Klickge-
räusch vom Hydraulikaggregat zu hö-
ren sein, und wenn der
Handbremshebel oder der Fußbrems-
hebel betätigt wird, kann eine Vibrati-
on zu spüren sein. Dies ist allerdings
keine Fehlfunktion.
Die Bremsanlage greift auf herkömm-
liches Bremsen zurück, falls am ABS
eine Störung auftritt.ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.
HINWEISBeim Fahren im Gelände kann das ABS de-
aktiviert werden. (Siehe Seite 3-9.)
WARNUNG
GWAM1050
Immer auf befestigten Straßen fahren,
wenn das ABS eingeschaltet ist. Das
Fahren auf öffentlichen Straßen mit de-
aktiviertem ABS kann illegal sein und
Ihre Versicherung außer Kraft setzen.
Das ABS nur dann ausschalten, wenn
auf nicht befestigtem Untergrund gefah-
ren wird.
GAUM1794
TankverschlussTankverschluss öffnen
1. Die Schlossabdeckung öffnen.
2. Den Schlüssel in das Schloss stecken
und 1/4 Drehung im Uhrzeigersinn
drehen. Die Verriegelung wird geöffnet
und der Tankverschluss kann abge-
nommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
1. Vorderrad-Sensor
2. Sensor-Rotor vorn21
1. Hinterrad-Sensor
2. Sensor-Rotor hinten12
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UBW3G0G0.book Page 17 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-18
3
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.3. Schlossabdeckung schließen.
WARNUNG
GWA11142
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund 1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
UBW3G0G0.book Page 18 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-19
3
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU76860
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.

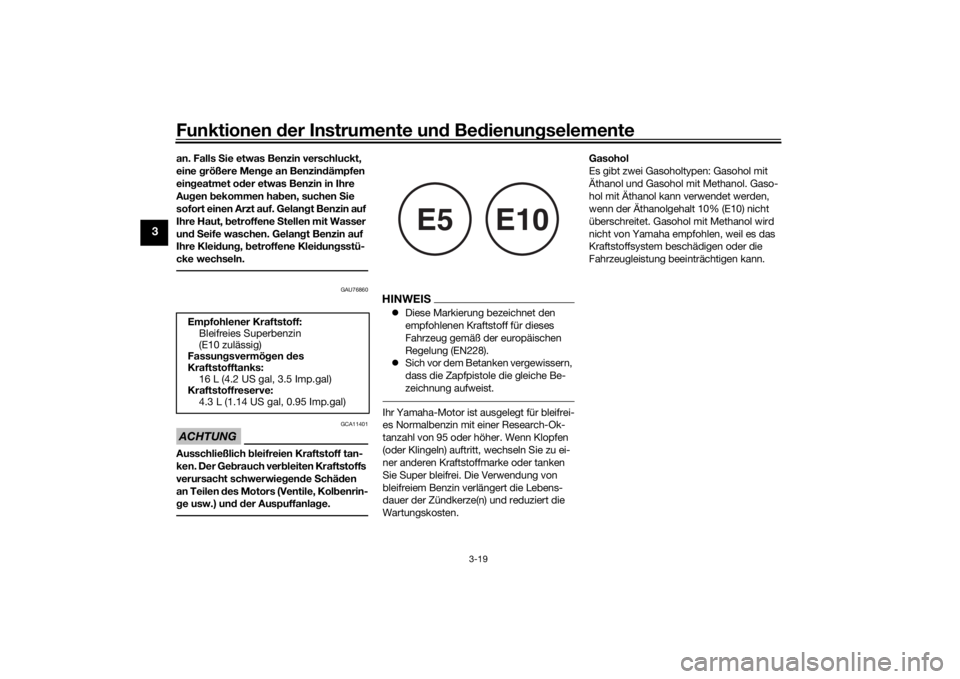

HINWEISDiese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-
zeichnung aufweist.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Empfohlener Kraftstoff:
Bleifreies Superbenzin
(E10 zulässig)
Fassungsvermögen des
Kraftstofftanks:
16 L (4.2 US gal, 3.5 Imp.gal)
Kraftstoffreserve:
4.3 L (1.14 US gal, 0.95 Imp.gal)
E5
E10
UBW3G0G0.book Page 19 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-20
3
GAU80200
Kraftstofftank-ÜberlaufschlauchVor dem Betrieb des Fahrzeugs:
Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs wie
dargestellt positioniert ist.HINWEISWeitere Informationen zum Kanister siehe
Seite 6-11.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
GAUM4110
SitzbankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann den Schlüssel ge-
gen den Uhrzeigersinn drehen.
2. Die Rückseite des Beifahrersitzes
hochheben und nach hinten ziehen.
Beifahrersitz montieren1. Die Zunge an der Vorderseite des Bei-
fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet.

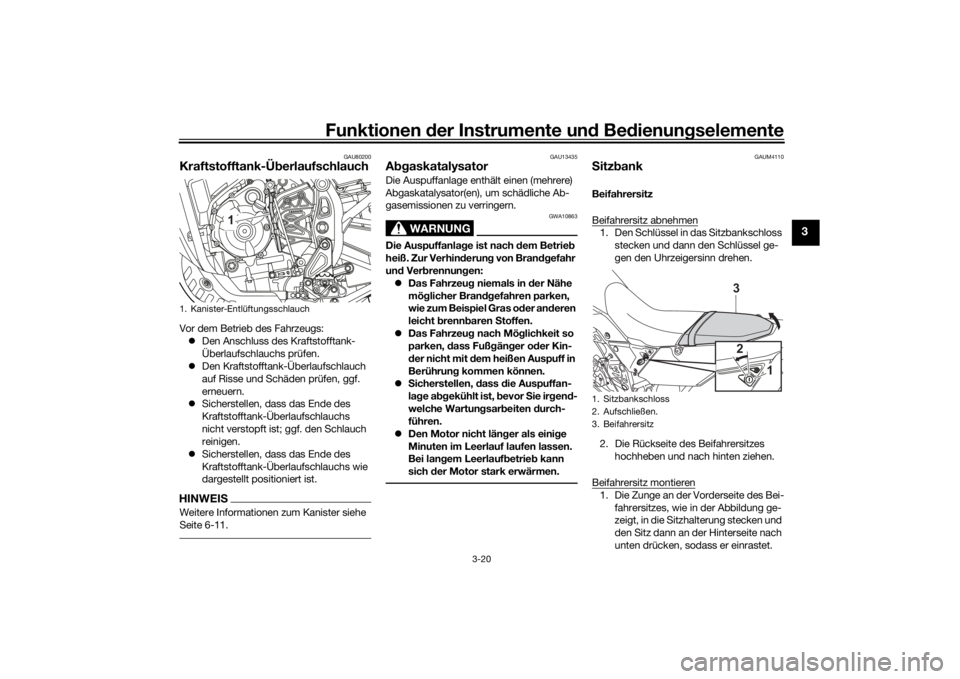

1. Kanister-Entlüftungsschlauch
1
1. Sitzbankschloss
2. Aufschließen.
3. Beifahrersitz
2
13
UBW3G0G0.book Page 20 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-21
3
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Beifahrersitz abnehmen und dann den
Sechskantschlüssel an der Rückseite
des Fahrersitzes herausnehmen.2. Die Schrauben mit dem Sechskant-
schlüssel entfernen.
3. Die Rückseite des Fahrersitzes hoch-
heben und nach hinten ziehen.Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen.
2. Die Schrauben mit dem Sechskant-
schlüssel festziehen.
3. Den Sechskantschlüssel wieder in
seinen Halter am Fahrersitz stecken.
4. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.

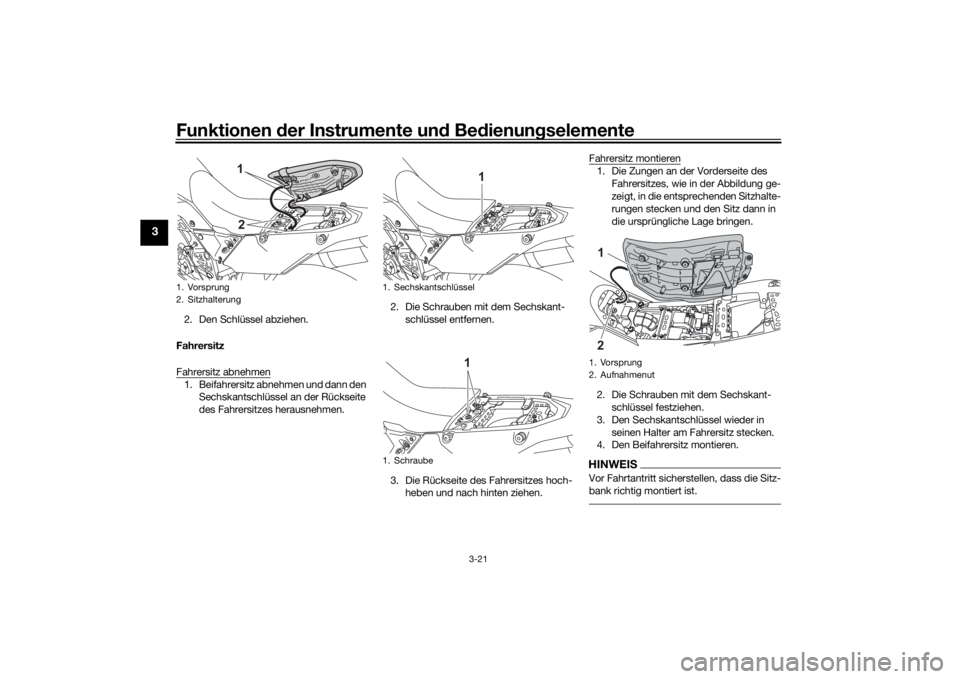

1. Vorsprung
2. Sitzhalterung
12
1. Sechskantschlüssel
1. Schraube
1
1
1. Vorsprung
2. Aufnahmenut1 2
UBW3G0G0.book Page 21 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-22
3
GAU39612
Einstellen des Scheinwerferlicht-
kegelsMit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
GAU45205
Teleskopgabel einstellen
WARNUNG
GWA10181
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufen-
dämpfung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Zugstufendämpfung
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEISBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-

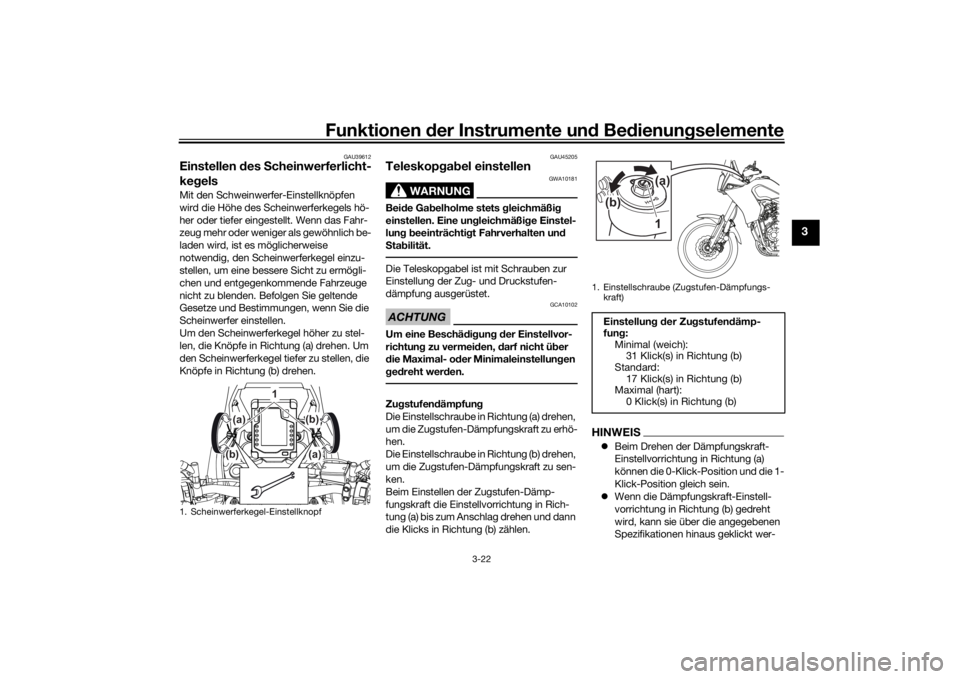

1. Scheinwerferkegel-Einstellknopf
(a)
(a) (b)
(b)
1
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
31 Klick(s) in Richtung (b)
Standard:
17 Klick(s) in Richtung (b)
Maximal (hart):
0 Klick(s) in Richtung (b)
1
(b)(a)
UBW3G0G0.book Page 22 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-23
3
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
Druckstufendämpfung
1. Die Gummikappe vom Gabelholm he-
rausziehen.
2. Die Einstellschraube in Richtung (a)
drehen, um die Druckstufen-Dämp-
fungskraft zu erhöhen. Die Einstell-
schraube in Richtung (b) drehen, um
die Druckstufen-Dämpfungskraft zu
senken. Beim Einstellen der Druckstu-
fen-Dämpfungskraft die Einstellvor-
richtung in Richtung (a) bis zum An-
schlag drehen und dann die Klicks in
Richtung (b) zählen.3. Die Gummikappe wieder anbringen.
HINWEISBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.

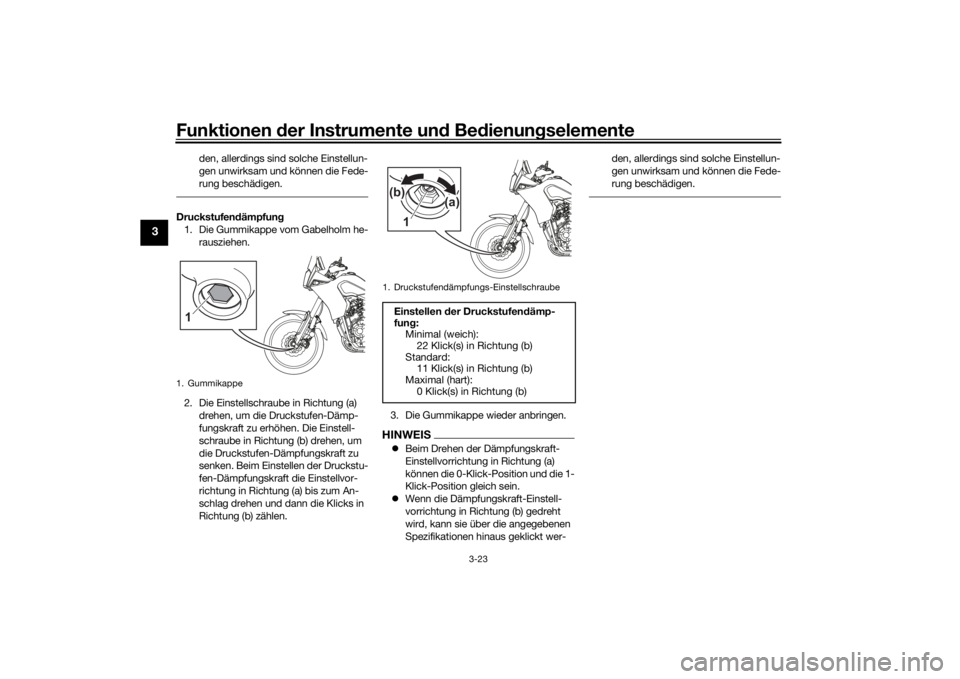

1. Gummikappe1
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung:
Minimal (weich):
22 Klick(s) in Richtung (b)
Standard:
11 Klick(s) in Richtung (b)
Maximal (hart):
0 Klick(s) in Richtung (b)1(a) (b)
UBW3G0G0.book Page 23 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-24
3
GAU14796
Entlüften der TeleskopgabelBei Fahren in extrem erschwerten Bedin-
gungen steigen die Lufttemperatur sowie
der Druck in der Teleskopgabel und verhär-
ten die Federung. Tritt dies ein, jeden Ga-
belholm entlüften.
WARNUNG
GWA10201
Stets beide Gabelholme entlüften, an-
dernfalls kann das Fahrverhalten und die
Stabilität beeinträchtigt werden.1. Wenn möglich, das Fahrzeug so an-
heben, dass das Vorderrad über dem
Boden schwebt. (Siehe Seite 6-35.)HINWEISBeim Entlüften der Teleskopgabel darf auf
die Frontpartie des Fahrzeugs kein Druck
oder Gewicht ausgeübt werden.2. Die Entlüftungsschrauben entfernen
und sämtliche Luft aus jedem Gabel-
holm austreten lassen.3. Die Entlüftungsschrauben einbauen.
4. Das Vorderrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
GAUM4120
Federbein einstellenDieses Federbein ist mit einer Federvor-
spannungs-Einstellvorrichtung und Ein-
stellvorrichtungen für die Zug- und Druck-
stufendämpfung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
Die Einstellvorrichtung in Richtung (a) dre-
hen, um die Federvorspannung zu erhö-
hen.
Die Einstellvorrichtung in Richtung (b) dre-
hen, um die Federvorspannung zu senken.

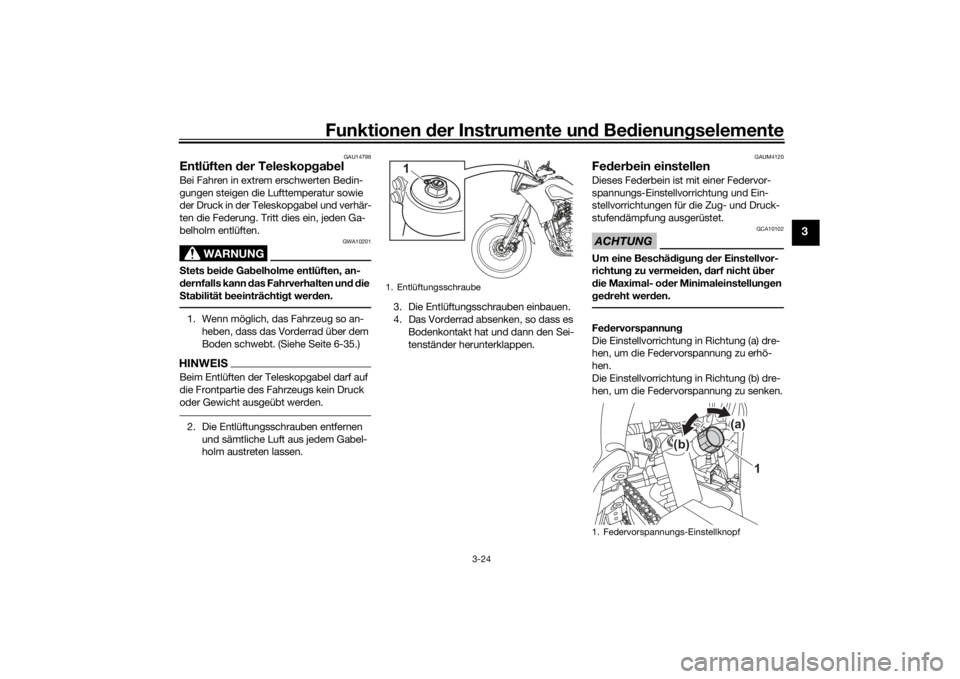

1. Entlüftungsschraube
1
1. Federvorspannungs-Einstellknopf
1
(b)(a)
UBW3G0G0.book Page 24 Tuesday, May 21, 2019 1:55 PM

Funktionen der Instrumente und Bedienungselemente
3-25
3
HINWEISBeim Drehen der Federvorspan-
nungs-Einstellvorrichtung in Richtung
(b) können die 0-Klick-Position und
die 1-Klick-Position gleich sein.
Wenn die Federvorspannungs-Ein-
stellvorrichtung in Richtung (a) ge-
dreht wird, kann sie über die angege-
benen Spezifikationen hinaus geklickt
werden, allerdings sind solche Einstel-
lungen unwirksam und können die Fe-
derung beschädigen.Zugstufendämpfung
Die Einstellvorrichtung in Richtung (a) dre-
hen, um die Zugstufen-Dämpfungskraft zu
erhöhen.
Die Einstellvorrichtung in Richtung (b) dre-
hen, um die Zugstufen-Dämpfungskraft zu
senken.Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEISBeim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.Druckstufendämpfung
Die Einstellvorrichtung in Richtung (a) dre-
hen, um die Druckstufen-Dämpfungskraft
zu erhöhen.
Die Einstellvorrichtung in Richtung (b) dre-
hen, um die Druckstufen-Dämpfungskraft
zu senken.
Beim Einstellen der Druckstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen. Einstellen der Federvorspannung:
Einheit für die Einstellung:
Klick
Minimal (weich):
0
Standard:
10
Maximal (hart):
24

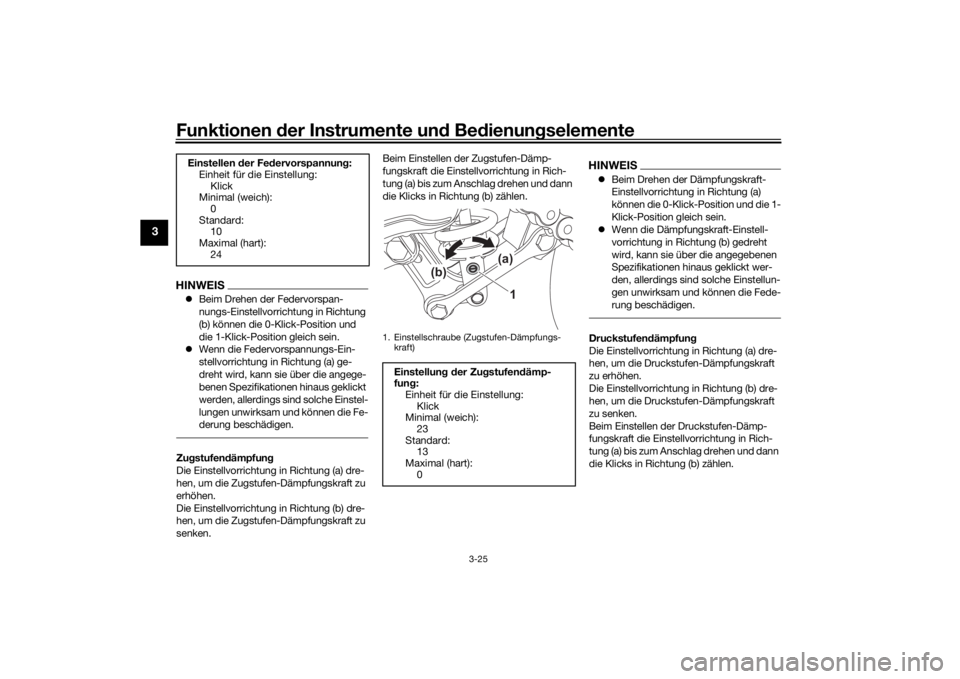

1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellung der Zugstufendämp-
fung:
Einheit für die Einstellung:
Klick
Minimal (weich):
23
Standard:
13
Maximal (hart):
0
1
(b)(a)
UBW3G0G0.book Page 25 Tuesday, May 21, 2019 1:55 PM
