Regelmäßige Wartung und Einstellung
6-9
6
• Die Bremsschläuche alle vier Jahre oder bei Beschädigung oder Rissbildung früher erneuern.
UBW3G0G0.book Page 9 Tuesday, May 21, 2019 1:55 PM
Page 62 of 104

Regelmäßige Wartung und Einstellung
6-10
6
GAU18782
Verkleidungsteile abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU18792
Verkleidungsteil A
Verkleidungsteil abnehmenDie Schrauben entfernen und das Verklei-
dungsteil abnehmen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.

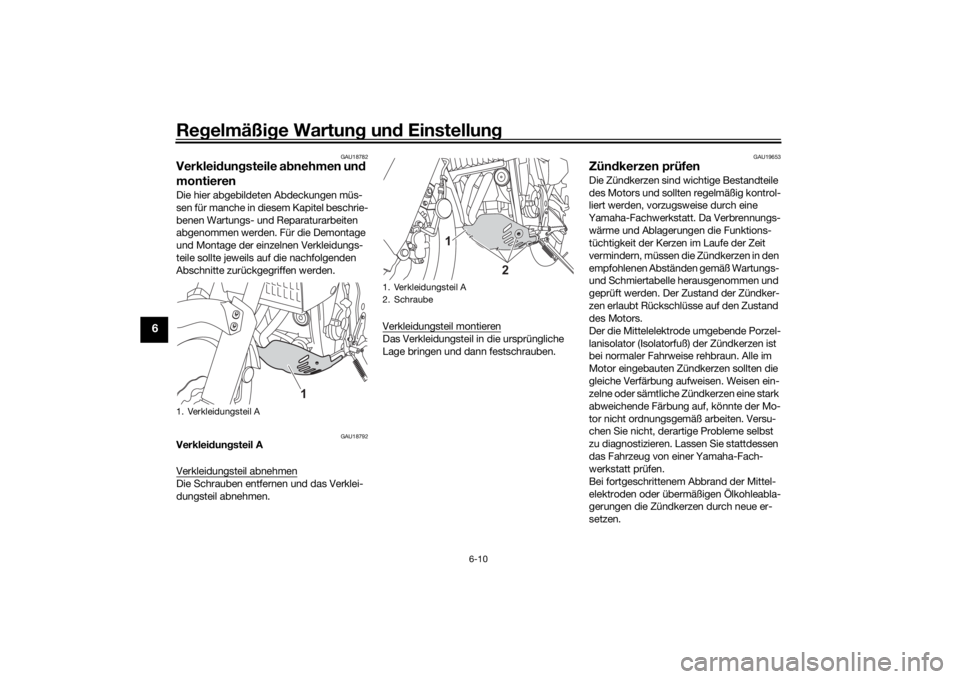

1. Verkleidungsteil A
1
1. Verkleidungsteil A
2. Schraube
1
2
UBW3G0G0.book Page 10 Tuesday, May 21, 2019 1:55 PM
Page 63 of 104

Regelmäßige Wartung und Einstellung
6-11
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen,
ihn einfach vor- und zurückdrehen, wäh-
rend Sie ihn herausziehen; um ihn einzu-
bauen, wird er vor- und zurückgedreht,
während Sie ihn hineindrücken.
GAU36112

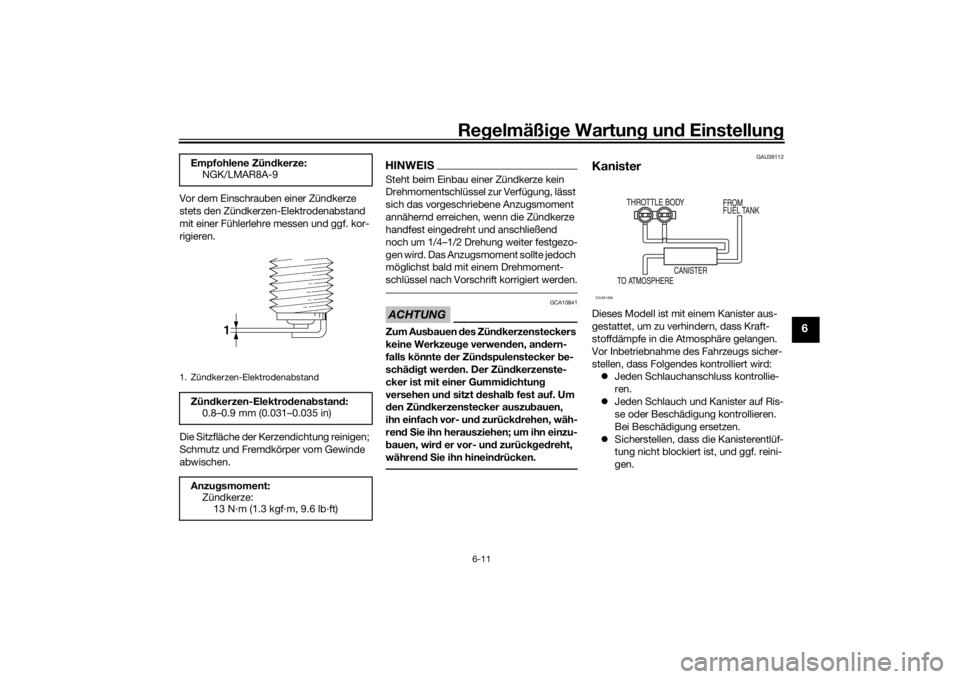

KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.
Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen. Empfohlene Zündkerze:
NGK/LMAR8A-9
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
ZAUM1386
UBW3G0G0.book Page 11 Tuesday, May 21, 2019 1:55 PM
Page 64 of 104

Regelmäßige Wartung und Einstellung
6-12
6
GAUM4151
Motoröl und ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
tabelle das Motoröl und die Ölfilterpatrone
gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl für eine genaue Messung setzen
kann. Dann den Ölstand durch das
Motorölstand-Schauglas ablesen.4. Falls der Motorölstand unter der Mini-
malstand-Markierung liegt, Öl der
empfohlenen Sorte bis zur Maximal-
stand-Markierung nachfüllen.
HINWEISDen O-Ring auf Beschädigung überprüfen
und, falls beschädigt, erneuern.
Motoröl (und Filter) wechseln
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-10.)
3. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
4. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
5. Den Motoröl-Einfüllschraubver-
schluss und die Motoröl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Motoröl aus dem
Kurbelgehäuse abzulassen.

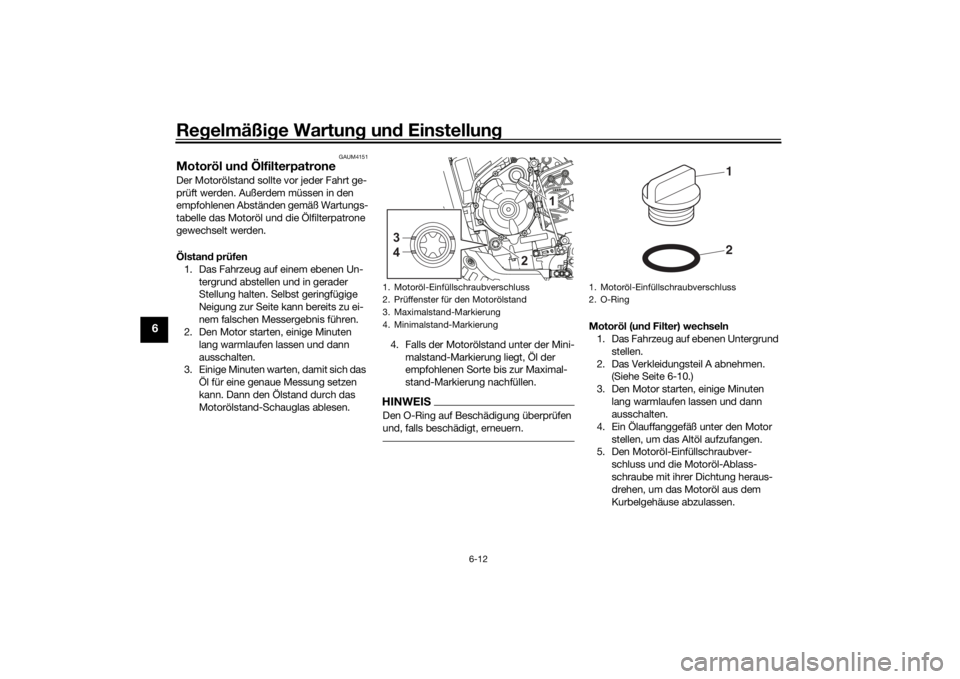

1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung3
4
2
1

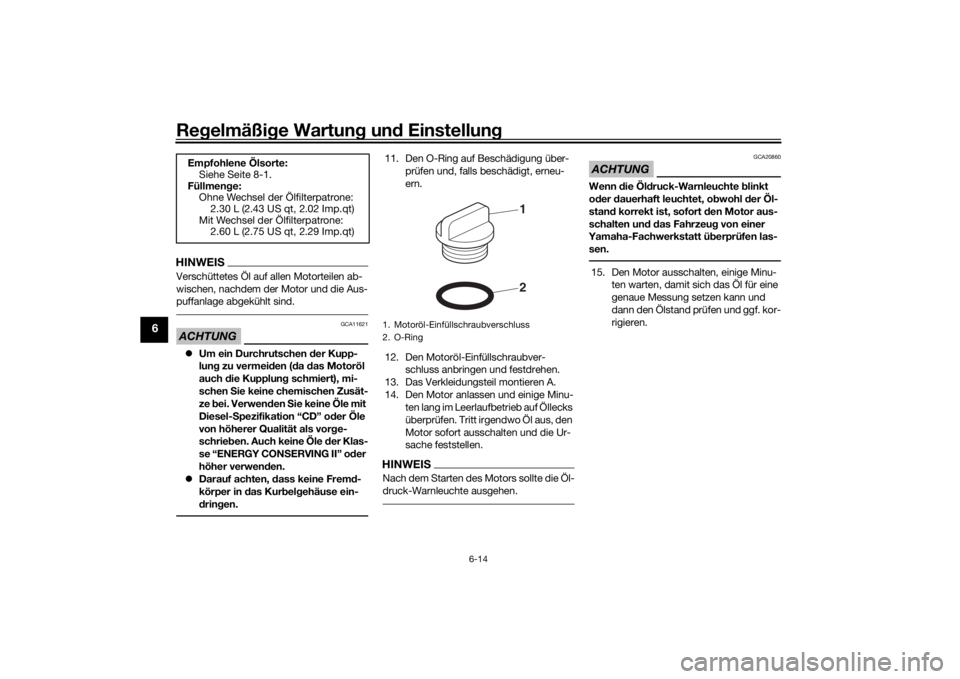

1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
UBW3G0G0.book Page 12 Tuesday, May 21, 2019 1:55 PM
Page 65 of 104

Regelmäßige Wartung und Einstellung
6-13
6
HINWEISDie Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.6. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.7. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.HINWEISSicherstellen, dass der O-Ring korrekt sitzt.8. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.9. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen.
1. Motoröl-Ablassschraube
2. Dichtung
1. Ölfilterpatrone
2. Ölfilterschlüssel
12
1
2
1. O-Ring
1. Drehmomentschlüssel
Anzugsmoment:
Ölfilterpatrone:
17 N·m (1.7 kgf·m, 13 lb·ft)
Anzugsmoment:
Motoröl-Ablassschraube:
43 N·m (4.3 kgf·m, 32 lb·ft)
1
UBW3G0G0.book Page 13 Tuesday, May 21, 2019 1:55 PM
Page 66 of 104

Regelmäßige Wartung und Einstellung
6-14
6
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
11. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
12. Den Motoröl-Einfüllschraubver-
schluss anbringen und festdrehen.
13. Das Verkleidungsteil montieren A.
14. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISNach dem Starten des Motors sollte die Öl-
druck-Warnleuchte ausgehen.
ACHTUNG
GCA20860
Wenn die Öldruck-Warnleuchte blinkt
oder dauerhaft leuchtet, obwohl der Öl-
stand korrekt ist, sofort den Motor aus-
schalten und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.15. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl für eine
genaue Messung setzen kann und
dann den Ölstand prüfen und ggf. kor-
rigieren. Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
UBW3G0G0.book Page 14 Tuesday, May 21, 2019 1:55 PM
Page 67 of 104

Regelmäßige Wartung und Einstellung
6-15
6
GAU85450
Warum YamalubeYAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des
Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
GAUS1203
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU20097
Kühlflüssigkeitsstand prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen.
1. Das Fahrzeug auf eine ebene Fläche
stellen.2. Auf den Kühlflüssigkeitsstand im Aus-
gleichsbehälter blicken, während das
Fahrzeug gerade steht.
3. Befindet sich der Kühlflüssigkeits-
stand an oder unter der Minimalstand-
Markierung, den Deckel des Kühlmit-
tel-Ausgleichsbehälters abnehmen.
WARNUNG! Nur den Kühlflüssig-
keits-Ausgleichsbehälterdeckel
öffnen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
Empfohlene Kühlflüssigkeit:
Kühlflüssigkeit YAMALUBE
Füllmenge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühler (einschließlich aller Kanäle):
1.60 L (1.69 US qt, 1.41 Imp.qt)

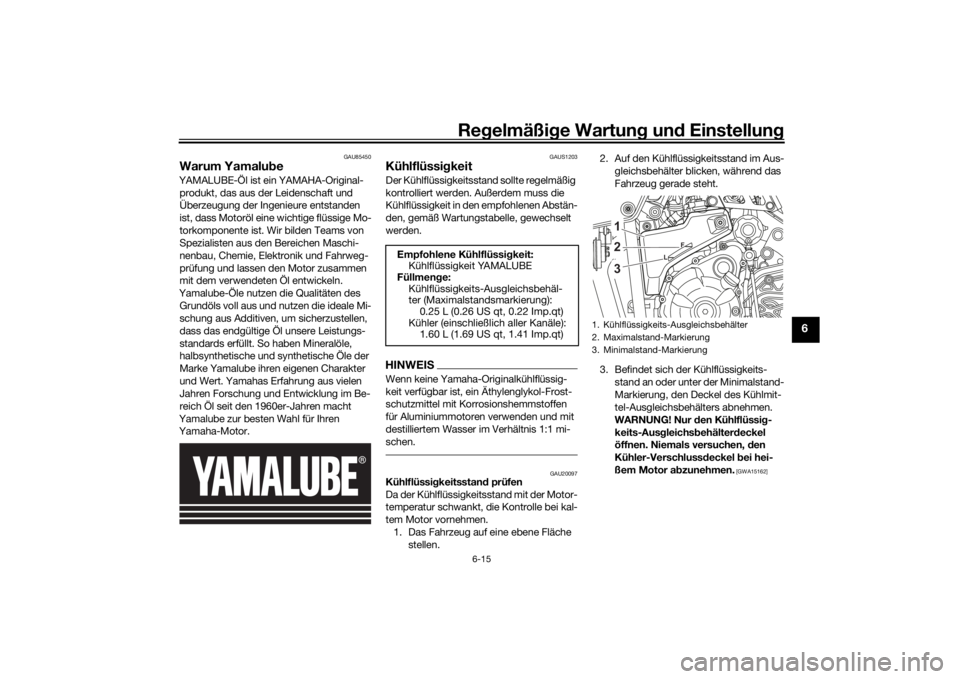

1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
LF
231
UBW3G0G0.book Page 15 Tuesday, May 21, 2019 1:55 PM
Page 68 of 104

Regelmäßige Wartung und Einstellung
6-16
6
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssigkeit zur Ver-
fügung steht, kann stattdessen de-
stilliertes Wasser oder weiches Lei-
tungswasser benutzt werden. Kein
hartes Wasser oder Salzwasser
verwenden, da dies dem Motor
schadet. Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt ü
berprüfen lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.
[GCA10473]
5. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
GAU33032
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382]GAUM4160
Luftfiltereinsatz wechseln und
Ablassschlauch reinigenDer Luftfiltereinsatz muss in den empfohle-
nen Abständen gemäß Wartungstabelle er-
setzt werden. Bei häufiger Fahrt in feuchten
oder staubigen Umgebungen ist der Luftfil-
tereinsatz häufiger zu ersetzen. Außerdem
sollte der Luftfiltergehäuse-Ablassschlauch
häufig kontrolliert und ggf. gereinigt wer-
den.
Luftfiltereinsatz ersetzen
1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-20.)
2. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-20.)
3. Den Luftfiltergehäusedeckel entfer-
nen, indem die Schrauben entfernt
werden, die Schraube entfernen, die
den Luftfiltereinsatz sichert, und ihn
dann herausnehmen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
UBW3G0G0.book Page 16 Tuesday, May 21, 2019 1:55 PM
Page 69 of 104

Regelmäßige Wartung und Einstellung
6-17
6
4. Den Luftfilter auf Beschädigung und
auf Verschmutzung überprüfen und
ihn erforderlichenfalls erneuern.
ACHTUNG
GCA21220
Der Luftfiltereinsatz muss in den
empfohlenen Abständen gemäß
Wartungstabelle ersetzt werden.
Der Luftfiltereinsatz sollte häufiger
ersetzt werden, wenn oft in feuch-
ter oder staubiger Umgebung ge-
fahren wird.
Der Luftfilter kann nicht durch Aus-
blasen mit Druckluft gereinigt wer-
den. Er muss ersetzt werden.5. Den Luftfiltereinsatz in das Luftfilter-
gehäuse einsetzen und mit der
Schraube sichern. ACHTUNG: Si-
cherstellen, dass der Luftfilterein-
satz korrekt im Luftfiltergehäuse
eingesetzt ist. Der Motor sollte nie-
mals ohne eingebauten Luftfilter-einsatz betrieben werden, da sonst
der (die) Kolben und/oder Zylinder
stärkerem Verschleiß unterliegen.
[GCA10482]
6. Den Luftfilter-Gehäusedeckel fest-
schrauben.
7. Die Sitze montieren.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Luftfiltergehäuse-Ablassschlauch
unter dem Luftfiltergehäuse entfernen.
2. Den Schlauch entfernen, gründlich
reinigen und dann wieder an seiner ur-
sprünglichen Position anschließen.

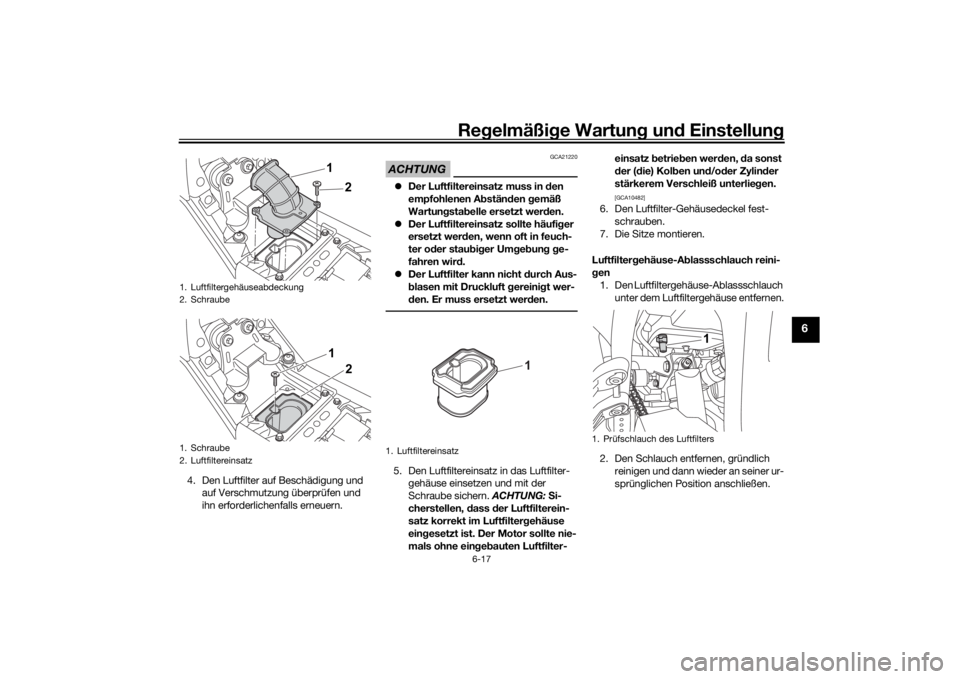

1. Luftfiltergehäuseabdeckung
2. Schraube
1. Schraube
2. Luftfiltereinsatz
1
21
2
1. Luftfiltereinsatz
1
1. Prüfschlauch des Luftfilters
1
UBW3G0G0.book Page 17 Tuesday, May 21, 2019 1:55 PM
Page 70 of 104

Regelmäßige Wartung und Einstellung
6-18
6
GAU21386
Spiel des Gasdrehgriffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU88380
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-

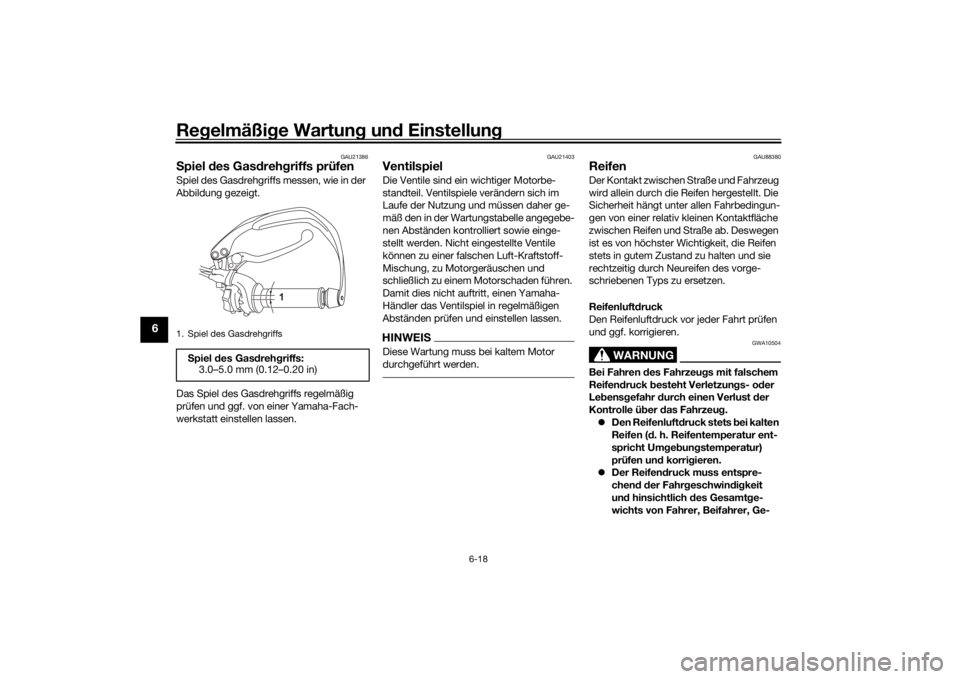

1. Spiel des GasdrehgriffsSpiel des Gasdrehgriffs:
3.0–5.0 mm (0.12–0.20 in)
1
UBW3G0G0.book Page 18 Tuesday, May 21, 2019 1:55 PM
