YAMAHA TENERE 700 2020 Manual de utilização (in Portuguese)

Informações relativas à segurança
1-4
1
Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriadaou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran-
des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
UBW3P0P0.book Page 4 Tuesday, May 28, 2019 4:41 PM

Informações relativas à segurança
1-5
1
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-18 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.
Retire todos os itens soltos do moto-
ciclo.
Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UBW3P0P0.book Page 5 Tuesday, May 28, 2019 4:41 PM

Descrição
2-1
2
PAU10411
Vista esquerda
1
2
3
4
6
5 10
7
9
8
1. Parafuso ajustador da força amortecedora de recuo (página 3-24)
2. Reservatório de refrigerante (página 6-15)
3. Lata (página 6-11)
4. Fechadura do assento (página 3-20)
5. Botão ajustador da pré-carga da mola do amortecedor (página 3-24)
6. Pedal de mudança de velocidades (página 3-14)
7. Cavilha de drenagem do óleo do motor (página 6-12)
8. Janela de verificação do nível de óleo do motor (página 6-12)9. Cartucho do filtro de óleo do motor (página 6-12)
10.Parafuso ajustador da força amortecedora de compressão da
forquilha dianteira (página 3-22)
UBW3P0P0.book Page 1 Tuesday, May 28, 2019 4:41 PM

Descrição
2-2
2
PAU10421
Vista direita
1,2
3
4
5
6
1. Fusível principal (página 6-33)
2. Caixa de fusíveis (página 6-33)
3. Bateria (página 6-32)
4. Tampa do depósito de combustível (página 3-17)
5. Pedal do travão (página 3-15)
6. Reservatório de líquido do travão traseiro (página 6-23)UBW3P0P0.book Page 2 Tuesday, May 28, 2019 4:41 PM

Descrição
2-3
2
PAU10431
Controlos e instrumentos
1
8
9
2
4
3
5
6
7
1. Alavanca da embraiagem (página 3-14)
2. Interruptores do guiador esquerdo (página 3-12)
3. Tomada CC auxiliar (página 3-27)
4. Módulo do contador multifuncional (página 3-5)
5. Reservatório de líquido do travão dianteiro (página 6-23)
6. Interruptores do guiador direito (página 3-12)
7. Alavanca do travão (página 3-15)
8. Punho do acelerador (página 6-18)9. Interruptor principal/bloqueio da direção (página 3-2)
UBW3P0P0.book Page 3 Tuesday, May 28, 2019 4:41 PM

Funções dos controlos e instrumentos
3-1
3
PAU1097A
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do có-
digo
duas chaves normais
um transmissor-recetor (em cada
chave)
uma unidade imobilizadora (no veícu-
lo)
uma ECU (no veículo)
um indicador luminoso do sistema
(página 3-5)Sobre as chaves
A chave de reconfiguração do código fun-
ciona como uma chave mestra. É utilizada
para registar códigos em cada uma das
chaves normais. Guarde a chave de recon-
figuração do código num local seguro. Use
uma chave normal para as operações diá-
rias.
Quando for necessária uma substituição
ou reconfiguração de chaves, leve o veícu-
lo, a chave mestra e quaisquer chaves nor-
mais que ainda existam a um
concessionário Yamaha, para serem re-
configuradas.
NOTAMantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se perder a chave de re-
configuração do código, as chavespadrão existentes continuam a poder
ser utilizadas para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave padrão. Se todas as chaves
tiverem sido perdidas ou danificadas,
será necessário substituir todo o siste-
ma imobilizador. Por isso, as chaves de-
vem ser tratadas com cuidado.
Não mergulhar em água.
Não expor a temperaturas eleva-
das.
Não colocar próximo de ímanes.
Não colocar junto de objetos que
emitam sinais elétricos.
Não tratar de forma descuidada.
Não esmagar ou alterar.
Não desmontar.
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.

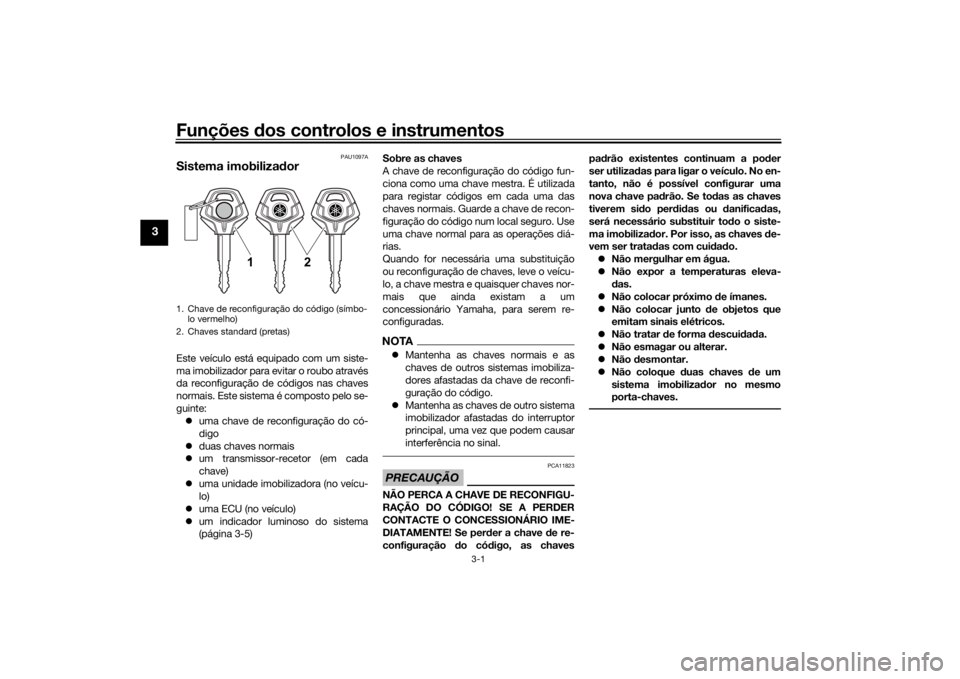

1. Chave de reconfiguração do código (símbo-
lo vermelho)
2. Chaves standard (pretas)
12
UBW3P0P0.book Page 1 Tuesday, May 28, 2019 4:41 PM

Funções dos controlos e instrumentos
3-2
3
PAU10462

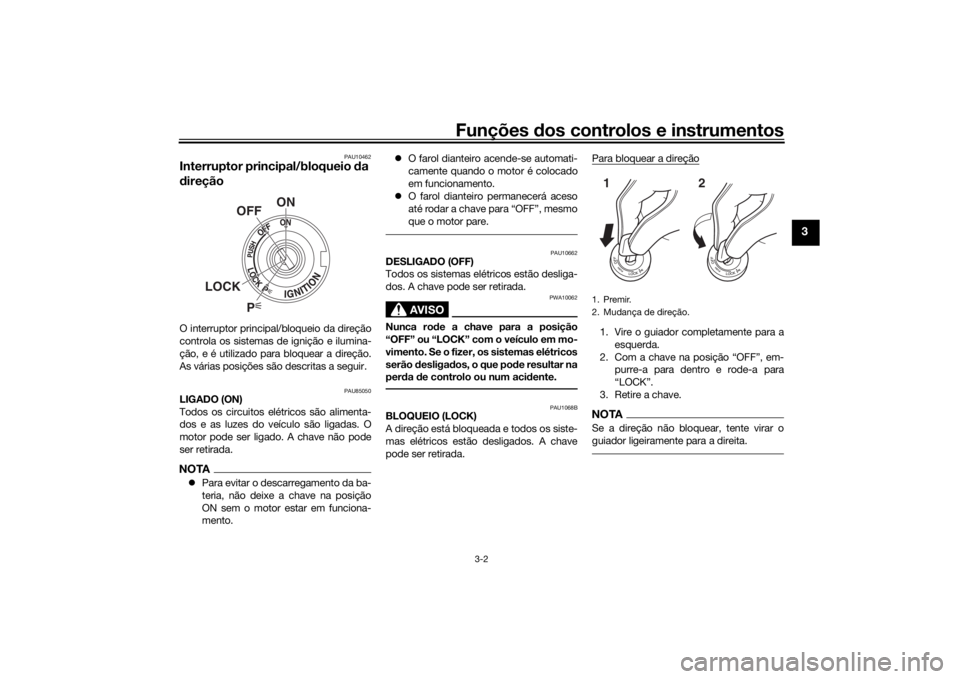

Interruptor principal/bloqueio da
direçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.
PAU85050
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.NOTAPara evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.O farol dianteiro acende-se automati-
camente quando o motor é colocado
em funcionamento.
O farol dianteiro permanecerá aceso
até rodar a chave para “OFF”, mesmo
que o motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desligados, o que pode resultar na
perda de controlo ou num acidente.
PAU1068B
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
UBW3P0P0.book Page 2 Tuesday, May 28, 2019 4:41 PM

Funções dos controlos e instrumentos
3-3
3

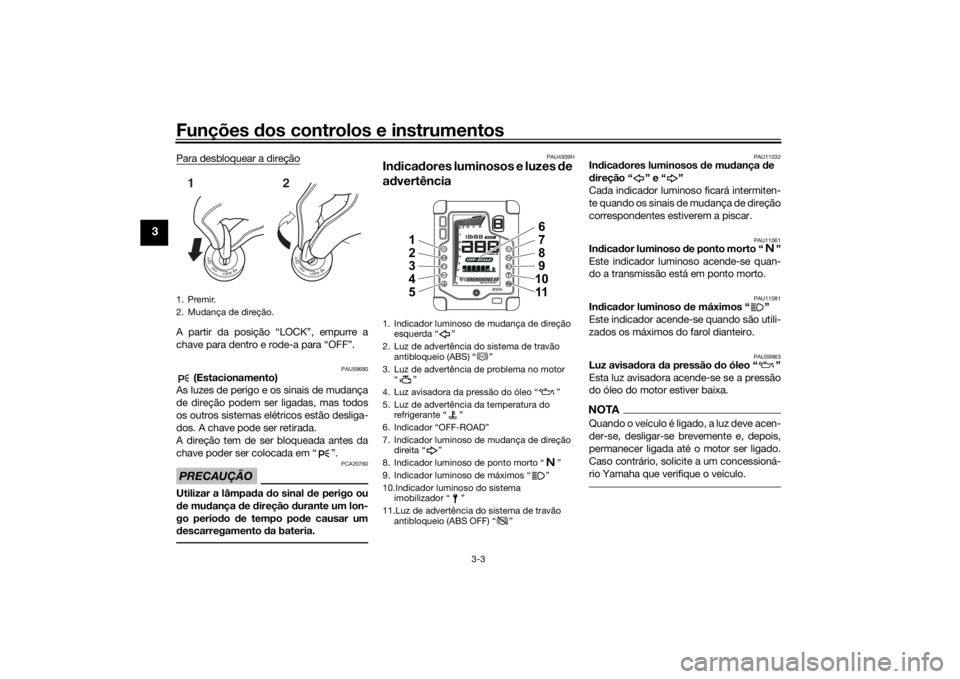

Para desbloquear a direçãoA partir da posição “LOCK”, empurre a
chave para dentro e rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpada do sinal de perigo ou
de mudança de direção durante um lon-
go período de tempo pode causar um
descarregamento da bateria.
PAU4939H
Indicadores luminosos e luzes de
advertência
PAU11032
Indicadores luminosos de mudança de
direção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU59963
Luz avisadora da pressão do óleo “ ”
Esta luz avisadora acende-se se a pressão
do óleo do motor estiver baixa.NOTAQuando o veículo é ligado, a luz deve acen-
der-se, desligar-se brevemente e, depois,
permanecer ligada até o motor ser ligado.
Caso contrário, solicite a um concessioná-
rio Yamaha que verifique o veículo.
1. Premir.
2. Mudança de direção.12

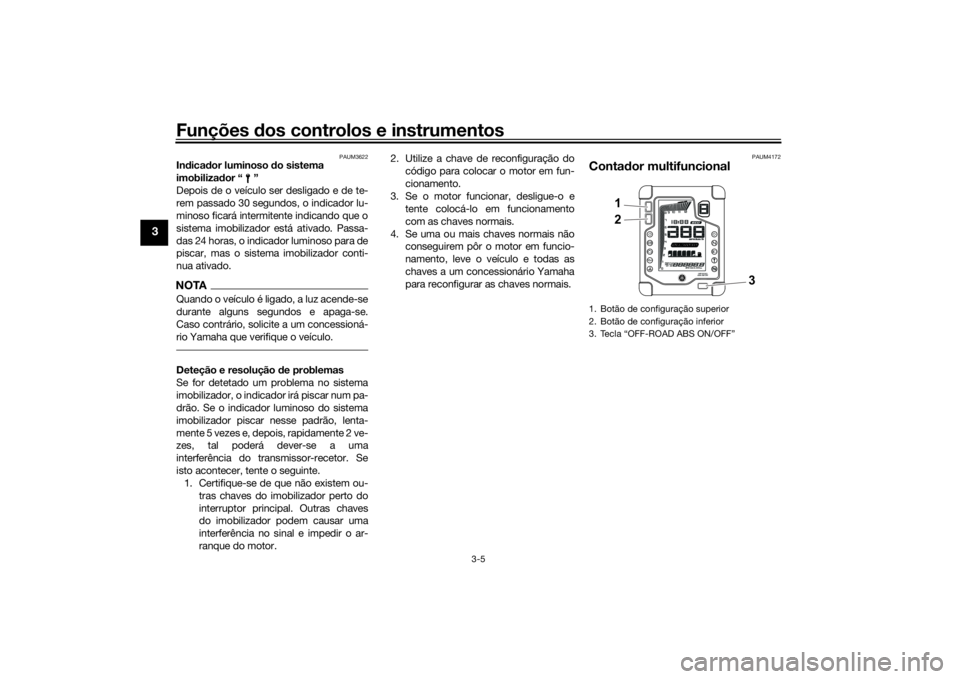

1. Indicador luminoso de mudança de direção
esquerda Ž
2. Luz de advertência do sistema de travão
antibloqueio (ABS) Ž
3. Luz de advertência de problema no motor

4. Luz avisadora da pressão do óleo Ž
5. Luz de advertência da temperatura do
refrigerante Ž
6.
7. Indicador luminoso de mudança de direção
direita Ž
8. Indicador luminoso de ponto morto Ž
9. Indicador luminoso de máximos Ž
10.Indicador luminoso do sistema
imobilizador Ž
11.Luz de advertência do sistema de travão
antibloqueio (ABS OFF) Ž
1
2
3
4
57
8
9
10
11
6
ABS
ABS
UBW3P0P0.book Page 3 Tuesday, May 28, 2019 4:41 PM

Funções dos controlos e instrumentos
3-4
3
PRECAUÇÃO
PCA21211
Se a luz de advertência se acender
quando o motor estiver a funcionar, des-
ligue o motor e verifique o nível de óleo.
Se o nível de óleo for baixo, adicione
óleo suficiente do tipo recomendado. Se
a luz de advertência permanecer acesa
depois de adicionar óleo, pare o motor e
solicite a um concessionário Yamaha
que verifique o veículo.
PAU11449
Luz de advertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se quando
o motor sobreaqueceu. Se isto ocorrer, de-
verá desligar imediatamente o motor e dei-
xá-lo arrefecer. (Consulte a página 6-39.)
Para veículos com ventoinha(s) do radia-
dor, a ativação ou desativação automática
desta(s) efetua-se em função da tempera-
tura do líquido refrigerante.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
PAU73172
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de con-
trolo do veículo. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o sistema de diagnóstico a bordo.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU69895
Luz de advertência do ABS “ ”
Esta luz de advertência acende-se assim
que liga o veículo e apaga-se após iniciar a
condução. Se a luz de advertência se acen-
der durante a condução, o sistema de tra-
vão antibloqueio pode não funcionar
corretamente.
AVISO
PWA16043
Se a luz de advertência do ABS não se
desligar depois de o veículo atingir os
10 km/h (6 mi/h) ou se a luz de advertên-
cia se acender durante a condução:
Tenha mais cuidado para evitar o
bloqueio das rodas durante trava-
gens de emergência.
Solicite a um concessionário
Yamaha que verifique o veículo
logo que possível.
PAUM4080
Luz de advertência do ABS “ ”
Esta luz de advertência acende-se quando
o Sistema de Travão Antibloqueio é manu-
almente desativado; o indicador “OFF-RO-
AD” acende-se em simultâneo.
AVISO
PWAM1050
Conduza sempre em estradas pavimen-
tadas com o ABS ligado. Conduzir em
estradas públicas com o ABS desativa-
do pode ser ilegal ou até anular o seu se-
guro. Desligue o ABS apenas se
conduzir em superfícies não pavimenta-
das.
ABS
ABS
UBW3P0P0.book Page 4 Tuesday, May 28, 2019 4:41 PM

Funções dos controlos e instrumentos
3-5
3
PAUM3622
Indicador luminoso do sistema
imobilizador “ ”
Depois de o veículo ser desligado e de te-
rem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está ativado. Passa-
das 24 horas, o indicador luminoso para de
piscar, mas o sistema imobilizador conti-
nua ativado.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e apaga-se.
Caso contrário, solicite a um concessioná-
rio Yamaha que verifique o veículo.Deteção e resolução de problemas
Se for detetado um problema no sistema
imobilizador, o indicador irá piscar num pa-
drão. Se o indicador luminoso do sistema
imobilizador piscar nesse padrão, lenta-
mente 5 vezes e, depois, rapidamente 2 ve-
zes, tal poderá dever-se a uma
interferência do transmissor-recetor. Se
isto acontecer, tente o seguinte.
1. Certifique-se de que não existem ou-
tras chaves do imobilizador perto do
interruptor principal. Outras chaves
do imobilizador podem causar uma
interferência no sinal e impedir o ar-
ranque do motor.2. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
4. Se uma ou mais chaves normais não
conseguirem pôr o motor em funcio-
namento, leve o veículo e todas as
chaves a um concessionário Yamaha
para reconfigurar as chaves normais.
PAUM4172
Contador multifuncional1. Botão de configuração superior
2. Botão de configuração inferior
3. Tecla “OFF-ROAD ABS ON/OFF”
1
2
3
UBW3P0P0.book Page 5 Tuesday, May 28, 2019 4:41 PM
