YAMAHA TENERE 700 2020 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-9
6
PAUM4140
NOTAFiltro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com
ar comprimido para evitar danos.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquido dos travões.
• Substitua os componentes internos dos cilindros mestres do travão e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos do travão de quatro em quatro anos ou antes, caso apresentem fendas ou estejam danificados.
UBW3P0P0.book Page 9 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-10
6
PAU18782
Remoção e instalação das care-
nagensAs carenagens ilustradas têm de ser retira-
das para se efetuarem alguns dos traba-
lhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem.
PAU18792

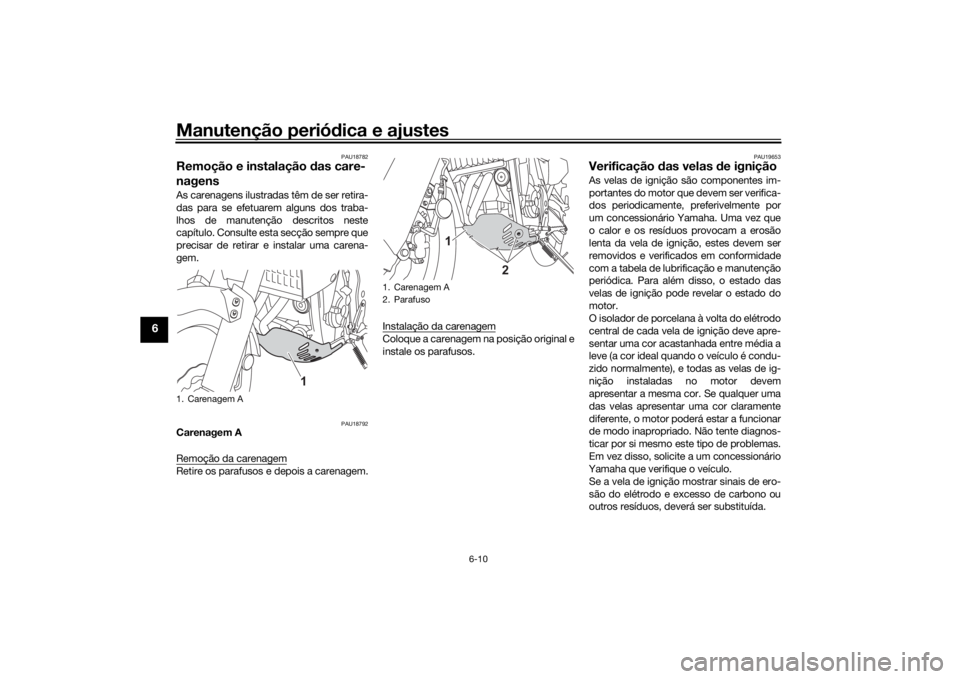

Carenagem A
Remoção da carenagemRetire os parafusos e depois a carenagem.Instalação da carenagem
Coloque a carenagem na posição original e
instale os parafusos.
PAU19653
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Carenagem A
1
1. Carenagem A
2. Parafuso
1
2
UBW3P0P0.book Page 10 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-11
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4…1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás
enquanto puxa a mesma para fora; para
a instalar, rode-a para a frente e para
trás enquanto a empurra para dentro.
PAU36112

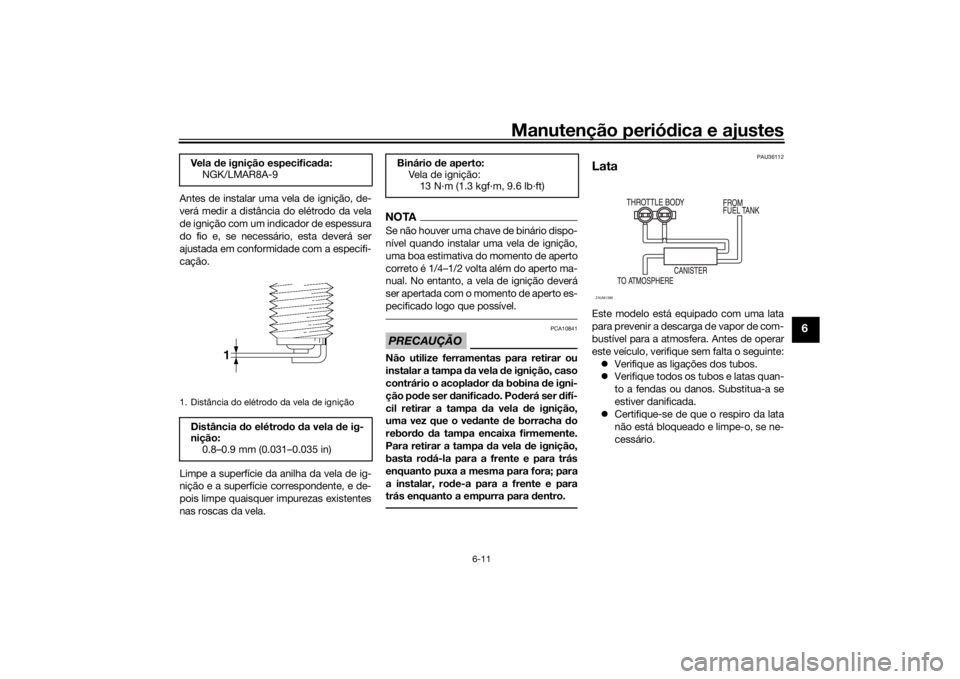

LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
Verifique as ligações dos tubos.
Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário. Ve l a de ignição especificada:
NGK/LMAR8A-9
1. Distância do elétrodo da vela de igniçãoDistância do elétrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
ZAUM1386
UBW3P0P0.book Page 11 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-12
6
PAUM4151
Óleo do motor e cartucho do fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de manutenção periódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o nível de
óleo assentar para obter uma leitura
correta e verifique o nível de óleo atra-
vés da janela de verificação do nível
de óleo do motor.4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para alcançar a marca do nível máxi-
mo.
NOTAVerifique se existem danos no anel de ve-
dação em O e, se necessário, substitua-o.
Mudança do óleo do motor (e substituir
o filtro) do motor
1. Coloque o veículo numa superfície ni-
velada.
2. Retire a carenagem A. (Consulte a pá-
gina 6-10.)
3. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
4. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
5. Retire a tampa de enchimento de
óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo3
4
2
1

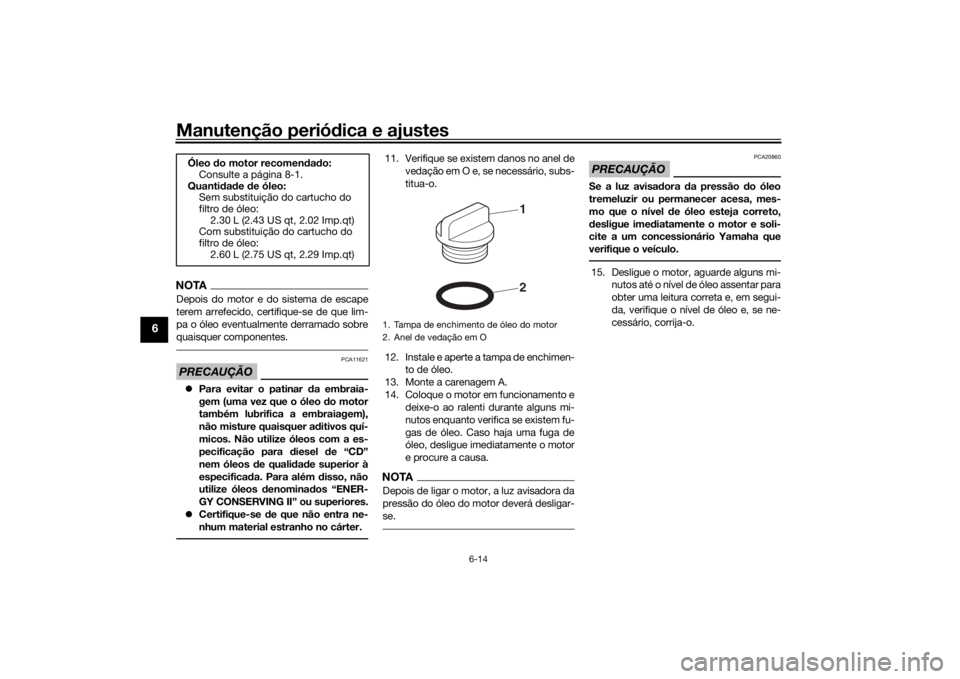

1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
UBW3P0P0.book Page 12 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-13
6
NOTAIgnore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.6. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.7. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.9. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
10. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do.

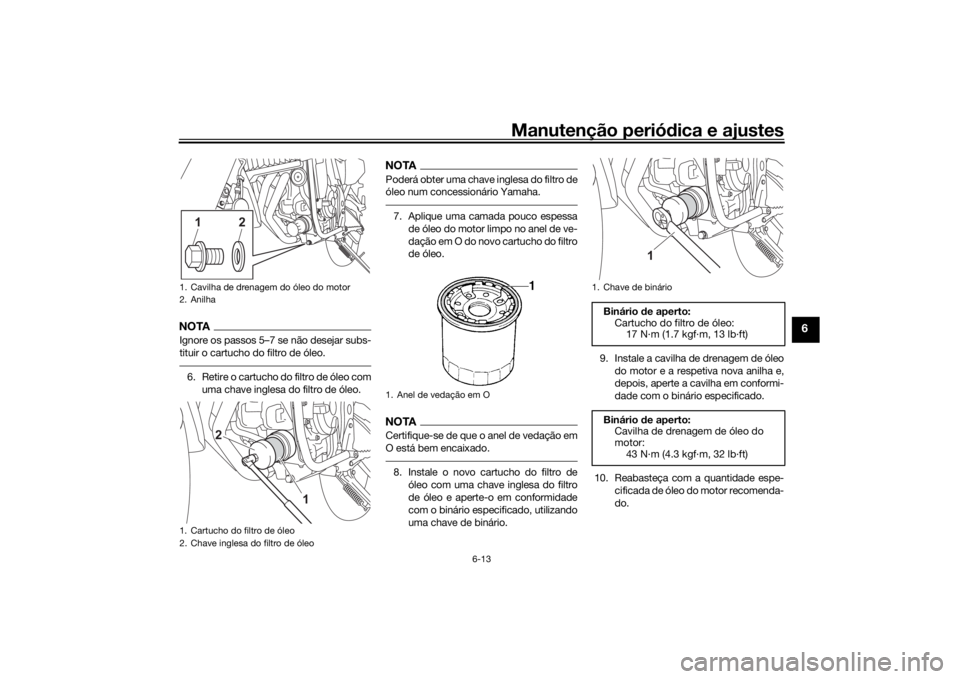

1. Cavilha de drenagem do óleo do motor
2. Anilha
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
12
1
2
1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo:
17 N·m (1.7 kgf·m, 13 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor:
43 N·m (4.3 kgf·m, 32 lb·ft)
1
UBW3P0P0.book Page 13 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-14
6
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.
11. Verifique se existem danos no anel de
vedação em O e, se necessário, subs-
titua-o.
12. Instale e aperte a tampa de enchimen-
to de óleo.
13. Monte a carenagem A.
14. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz avisadora da
pressão do óleo do motor deverá desligar-
se.
PRECAUÇÃO
PCA20860
Se a luz avisadora da pressão do óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
desligue imediatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.15. Desligue o motor, aguarde alguns mi-
nutos até o nível de óleo assentar para
obter uma leitura correta e, em segui-
da, verifique o nível de óleo e, se ne-
cessário, corrija-o. Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do
filtro de óleo:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Com substituição do cartucho do
filtro de óleo:
2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
UBW3P0P0.book Page 14 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-15
6
PAU85450

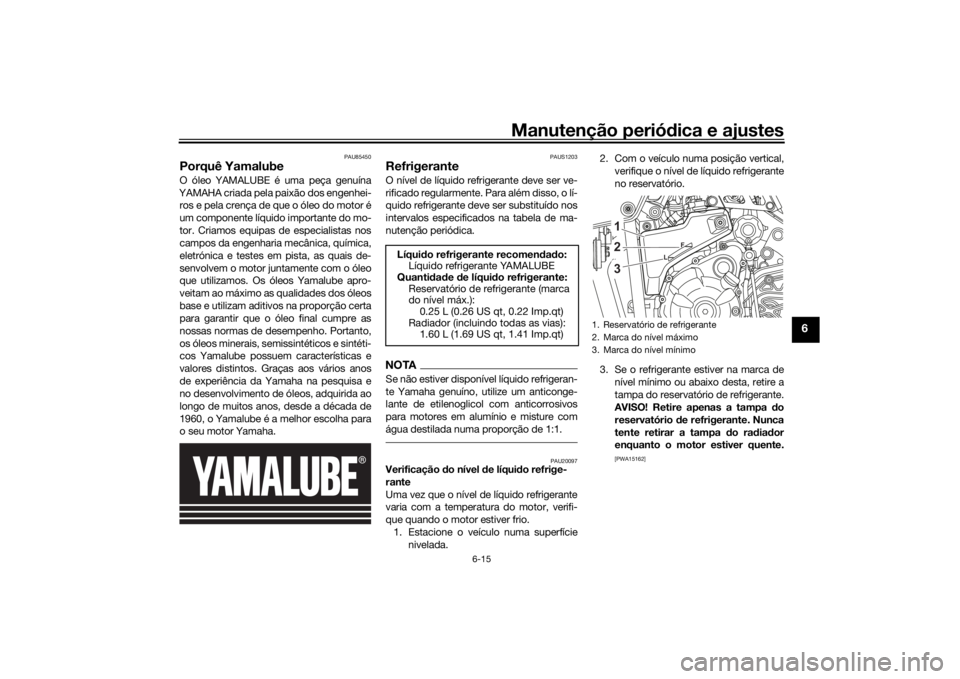

Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei-
ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU20097
Verificação do nível de líquido refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio.
1. Estacione o veículo numa superfície
nivelada.2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador
enquanto o motor estiver quente.
[PWA15162]
Líquido refrigerante recomendado:
Líquido refrigerante YAMALUBE
Quantidade de líquido refrigerante:
Reservatório de refrigerante (marca
do nível máx.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias):
1.60 L (1.69 US qt, 1.41 Imp.qt)
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
LF
231
UBW3P0P0.book Page 15 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-16
6
4. Adicione líquido refrigerante até à
marca do nível máximo.
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refri-
gerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]
5. Coloque a tampa do reservatório de
refrigerante.
PAU33032
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10382]PAUM4160
Substituição do elemento do fil-
tro de ar e limpeza do tubo de
inspeçãoO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de manutenção periódica. Substitua o
elemento do filtro de ar mais frequente-
mente se conduzir regularmente à chuva
ou em áreas poeirentas. Além disso, o tubo
de inspeção do filtro de ar deve ser fre-
quentemente verificado e, se necessário,
limpo.

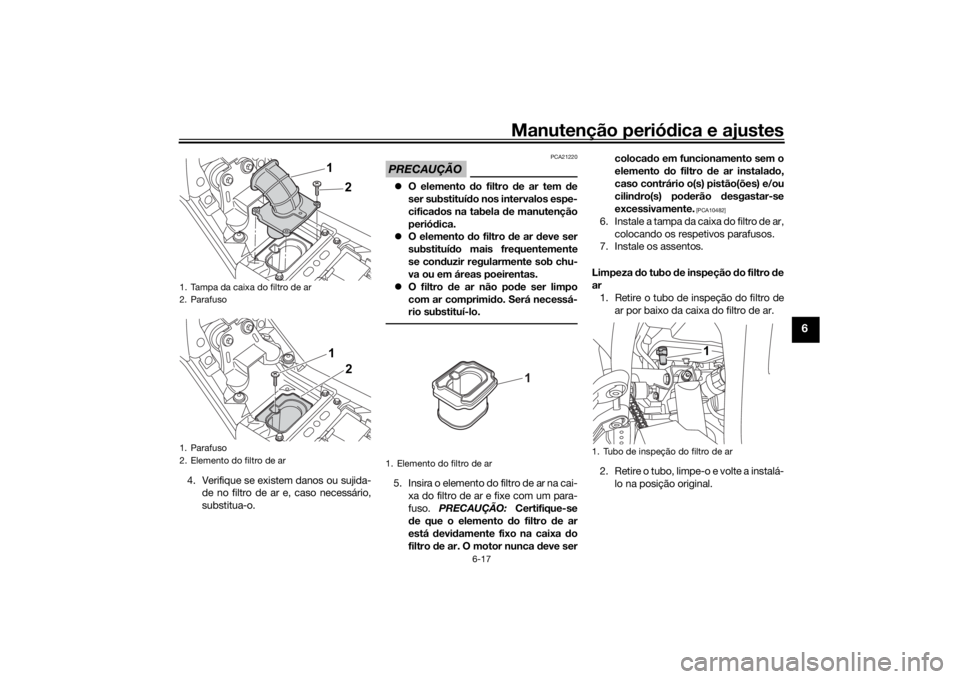

Substituição do elemento do filtro de ar
1. Retire o assento do passageiro. (Con-
sulte a página 3-20.)
2. Retire o assento do condutor. (Con-
sulte a página 3-20.)
3. Retire os parafusos para retirar a tam-
pa da caixa do filtro de ar, retire o pa-
rafuso fixador do elemento do filtro de
ar e, depois, puxe-o para fora.
1. Tampa do reservatório de refrigerante
1
UBW3P0P0.book Page 16 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-17
6
4. Verifique se existem danos ou sujida-
de no filtro de ar e, caso necessário,
substitua-o.
PRECAUÇÃO
PCA21220
O elemento do filtro de ar tem de
ser substituído nos intervalos espe-
cificados na tabela de manutenção
periódica.
O elemento do filtro de ar deve ser
substituído mais frequentemente
se conduzir regularmente sob chu-
va ou em áreas poeirentas.
O filtro de ar não pode ser limpo
com ar comprimido. Será necessá-
rio substituí-lo.5. Insira o elemento do filtro de ar na cai-
xa do filtro de ar e fixe com um para-
fuso. PRECAUÇÃO: Certifique-se
de que o elemento do filtro de ar
está devidamente fixo na caixa do
filtro de ar. O motor nunca deve sercolocado em funcionamento sem o
elemento do filtro de ar instalado,
caso contrário o(s) pistão(ões) e/ou
cilindro(s) poderão desgastar-se
excessivamente.
[PCA10482]
6. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
7. Instale os assentos.
Limpeza do tubo de inspeção do filtro de
ar
1. Retire o tubo de inspeção do filtro de
ar por baixo da caixa do filtro de ar.
2. Retire o tubo, limpe-o e volte a instalá-
lo na posição original.
1. Tampa da caixa do filtro de ar
2. Parafuso
1. Parafuso
2. Elemento do filtro de ar
1
21
2
1. Elemento do filtro de ar
1
1. Tubo de inspeção do filtro de ar
1
UBW3P0P0.book Page 17 Tuesday, May 28, 2019 4:41 PM

Manutenção periódica e ajustes
6-18
6
PAU21386

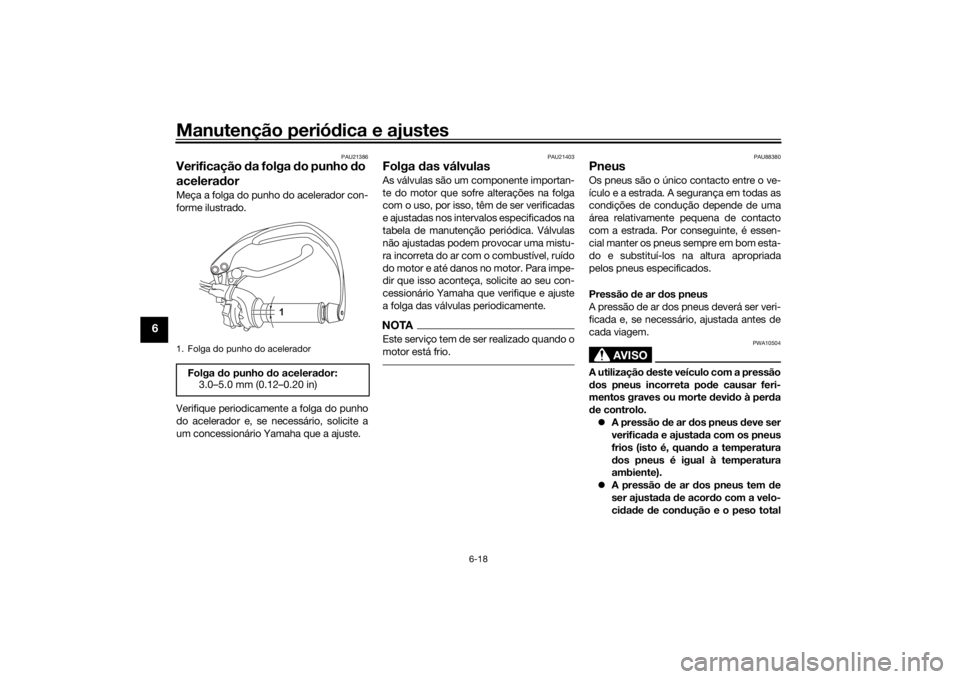

Verificação da folga do punho do
aceleradorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
PAU88380
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
dos pneus incorreta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
1. Folga do punho do aceleradorFolga do punho do acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
UBW3P0P0.book Page 18 Tuesday, May 28, 2019 4:41 PM
