Cuidados y almacenamiento de la motocicleta
7-1
7
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
dañará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU83443
CuidadosUna limpieza frecuente y completa del ve-
hículo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo,
el lavado, la limpieza y el pulido represen-
tan una ocasión de revisar el estado del ve-
hículo con más frecuencia. Se debe lavar el
vehículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTALas carreteras en lugares donde se
producen fuertes nevadas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la pri-
mavera, por lo que es necesario lavar
los bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.
Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.
Solicite a su concesionario Yamaha
más consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza inadecuada puede dañar la
estética y la mecánica. No utilizar:
sistemas de lavado a alta presión o
de chorro de vapor. Una presión de
agua excesiva puede provocar que
el agua se filtre y deteriore los coji-
netes de rueda, los frenos, las jun-
tas de la caja de cambios y los
dispositivos eléctricos. Evite la apli-
cación de detergentes a alta pre-
sión como ocurre en los sistemas
de lavado de automóviles que fun-
cionan con monedas.
productos químicos fuertes tales
como limpiadores de llantas con
ácido, especialmente en ruedas de
radios o de magnesio.
productos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acabado mate. Los
cepillos pueden rayar y dañar los
acabados mate; utilice únicamente
una esponja blanda o una toalla.
toallas, esponjas o cepillos conta-
minados con prod
uctos de limpieza
abrasivos o productos químicos
UBW3S0S0.book Page 1 Friday, May 24, 2019 4:04 PM

Cuidados y almacenamiento de la motocicleta
7-2
7
fuertes como disolventes, gasolina,
desoxidantes, líquido de frenos o
anticongelante, etc.
Antes de lavar el vehículo
1. Estacione el vehículo en un lugar no
expuesto a la luz directa del sol y deje
que se enfríe. De este modo se evita-
rán las manchas de agua.
2. Verifique que todos los tapones, ta-
pas, acopladores y conectores eléctri-
cos estén bien apretados.
3. Cubra el extremo del silenciador con
una bolsa de plástico y una cincha de
goma resistente.
4. Con una toalla mojada, humedezca
durante unos minutos las manchas di-
fíciles tales como las de insectos o he-
ces de pájaros.
5. Elimine suciedad de la carretera y
manchas de aceite con un desengra-
sador de buena calidad y un cepillo de
cerdas de plástico o una esponja.
ATENCIÓN: No utilice desengrasa-
dor en zonas que deben estar lubri-
cadas tales como obturadores,
juntas y ejes de las ruedas. Siga las
instrucciones del producto.
[SCA26290]
Lavado
1. Elimine el desengrasador y rocíe el ve-
hículo con una manguera de jardine-
ría. Utilice únicamente la presión de
agua suficiente para realizar el trabajo.
Evite rociar agua directamente en el
silenciador, el panel de instrumentos,
la toma de aire u otras zonas interiores
como los compartimentos portaobje-
tos debajo del asiento.
2. Lave el vehículo con un detergente de
buena calidad para automóviles mez-
clado con agua fría y una toalla o es-
ponja suave y limpia. Utilice un cepillo
de dientes viejo o un cepillo de cerdas
de plástico para las zonas de difícil
acceso. ATENCIÓN: Utilice agua fría
si el vehículo ha estado expuesto a
sal. El agua caliente aumenta las
propiedades corrosivas de la sal.
[SCA26301]
3. Para vehículos equipados con para-
brisas: Limpie el parabrisas con una
toalla o esponja blanda humedecida
con agua y un detergente de pH neu-
tro. Si es necesario, utilice un abrillan-
tador o un limpiador de parabrisas de
buena calidad para motocicletas.
ATENCIÓN: No utilice nunca pro-
ductos químicos fuertes para lim-
piar el parabrisas. Asimismo,algunos limpiadores para plástico
pueden rayar el parabrisas; por tan-
to, debe probar todos los produc-
tos de limpieza antes de aplicarlos.
[SCA26310]
4. Enjuague a fondo con agua limpia.
Asegúrese de eliminar todo resto de
detergente, ya que puede dañar las
piezas de plástico.
Después del lavado
1. Seque el vehículo con una gamuza o
una toalla absorbente, preferiblemen-
te de microfibras.
2. Para modelos provistos de cadena de
transmisión: Seque y a continuación
lubrique la cadena de transmisión
para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable. Mediante el
pulido suele ser posible eliminar la de-
coloración térmica de los sistemas de
escape de acero inoxidable.
4. Aplique un espray anticorrosión a to-
das las piezas de metal, incluidas las
superficies cromadas o niqueladas.
¡ADVERTENCIA! No aplique silicona
o espray de aceite a los asientos,
los asideros, los reposapiés de
goma o las bandas de rodadura de
UBW3S0S0.book Page 2 Friday, May 24, 2019 4:04 PM

Cuidados y almacenamiento de la motocicleta
7-3
7
los neumáticos. De lo contrario, di-
chos elementos serán resbaladi-
zos, con el consiguiente riesgo de
pérdida de control. Limpie a fondo
las superficies de dichos elementos
antes de utilizar el vehículo.
[SWA20650]
5. Trate las piezas de goma, de vinilo y
de plástico sin pintar con un producto
adecuado.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique una cera no abrasiva o un es-
pray de detalle para motocicletas a to-
das las superficies pintadas.
8. Cuando termine la limpieza, arranque
el motor y déjelo al ralentí unos minu-
tos para eliminar los restos de hume-
dad.
9. Si la óptica del faro se ha empañado,
arranque el motor y encienda el faro
para eliminar la humedad.
10. Deje que el vehículo se seque por
completo antes de guardarlo o cubrir-
lo.ATENCIÓN
SCA26320
No aplique cera a las piezas de
goma o de plástico sin pintar.
Evite utilizar compuestos abrillan-
tadores abrasivos que pueden des-
gastar la pintura.Aplique los esprays y la cera de for-
ma moderada. A continuación eli-
mine el exceso.
ADVERTENCIA
SWA20660
Los restos de contaminantes en los fre-
nos o en los neumáticos pueden provo-
car la pérdida de control.
Verifique que no haya lubricante o
cera en los frenos o en los neumáti-
cos.
Si es necesario, lave los neumáti-
cos con agua tibia y un detergente
suave.
Si es necesario, limpie los discos y
las pastillas de freno con un limpia-
dor de frenos o con acetona.
Antes de conducir a velocidades al-
tas, pruebe la capacidad de frenado
y el comportamiento en curvas del
vehículo.
SAU83472
AlmacenamientoGuarde siempre el vehículo en un lugar
fresco y seco. Si es necesario, protéjalo del
polvo con una funda porosa. Verifique que
el motor y el sistema de escape estén fríos
antes de cubrir el vehículo. Si suele dejar el
vehículo inactivo durante varias semanas
seguidas entre cada utilización, se reco-
mienda utilizar un estabilizador de gasolina
de buena calidad después de cada llenado.ATENCIÓN
SCA21170
Si guarda el vehículo en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado,
el agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.Almacenamiento prolongado
Antes de guardar el vehículo durante un
periodo prolongado (60 días o más):
1. Realice todas las reparaciones nece-
sarias y el mantenimiento pendiente.
UBW3S0S0.book Page 3 Friday, May 24, 2019 4:04 PM

Cuidados y almacenamiento de la motocicleta
7-4
7
2. Siga todas las instrucciones que se
facilitan en el apartado Cuidados de
este capítulo.
3. Llene el depósito de gasolina y añada
un estabilizador conforme a las ins-
trucciones del producto. Haga funcio-
nar el motor durante 5 minutos para
distribuir la gasolina tratada por todo
el sistema de combustible.
4. Vehículos provistos de grifo de gasoli-
na: Gire la palanca del grifo de gasoli-
na a la posición cerrada.
5. Vehículos con carburador: Para evitar
que se formen posos, vacíe en un re-
cipiente limpio la gasolina contenida
en la cubeta con flotador del carbura-
dor. Vuelva a apretar el perno de va-
ciado y devuelva la gasolina al
depósito.
6. Utilice un aceite de nebulización de
motores de buena calidad y siga las
instrucciones del producto para pro-
teger los componentes internos del
motor contra la corrosión. Si no dispo-
ne de aceite de nebulización para mo-
tor, realice el procedimiento siguiente
para cada cilindro:
a. Desmonte la tapa de la bujía y la
bujía.b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía
y seguidamente coloque esta so-
bre la culata para que los electro-
dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
dos de la bujía cuando haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
7. Engrase todos los cables de control,
los pivotes, las manetas y los pedales,
así como el caballete lateral y el caba-
llete central (si está equipado).
8. Compruebe y corrija la presión de los
neumáticos y luego levante el vehículo
de forma que todas las ruedas que-
den por encima del suelo. De lo con-
trario, gire un poco las ruedas una vez
al mes para evitar que los neumáticos
se degraden en un punto.9. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
10. Desmonte la batería y cárguela por
completo, o conecte un cargador de
mantenimiento para mantener la bate-
ría con una carga óptima.
ATENCIÓN: Verifique que la batería
y el cargador sean compatibles. No
cargue una batería VRLA con un
cargador convencional.
[SCA26330]
NOTASi va a desmontar la batería, cárguela
una vez al mes y guárdela en un lugar
templado a 0-30 °C (32-90 °F).
Para obtener más información sobre
la carga y el almacenamiento de la ba-
tería, consulte la página 6-32.
UBW3S0S0.book Page 4 Friday, May 24, 2019 4:04 PM

Especificaciones
8-1
8
Dimensiones:Longitud total:
2370 mm (93.3 in)
Anchura total:
905 mm (35.6 in)
Altura total:
1455 mm (57.3 in)
Altura del asiento:
875 mm (34.4 in)
Distancia entre ejes:
1595 mm (62.8 in)
Holgura mínima al suelo:
240 mm (9.45 in)
Radio de giro mínimo:
2.8 m (9.47 ft)Peso:Peso en orden de marcha:
204 kg (450 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración:
Refrigerado por líquido
Sistema de válvulas:
DOHC
Disposición de cilindros:
En línea
Número de cilindros:
2 cilindros
Cilindrada:
689 cm3
Calibre × Carrera:
80.0 × 68.6 mm (3.15 × 2.70 in)Sistema de arranque:
Arranque eléctrico
Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas):
1.60 L (1.69 US qt, 1.41 Imp.qt)Combustible:Gasolina recomendada:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
95
Capacidad del depósito de combustible:
16 L (4.2 US gal, 3.5 Imp.gal)
Cantidad de reserva de combustible:
4.3 L (1.14 US gal, 0.95 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
1WS1 10Transmisión:Relación de engranajes:
1a:
2.846 (37/13)
2a:
2.125 (34/16)
3a:
1.632 (31/19)
4a:
1.300 (26/20)
5a:
1.091 (24/22)
6a:
0.964 (27/28)
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-40
UBW3S0S0.book Page 1 Friday, May 24, 2019 4:04 PM

Especificaciones
8-2
8
Neumático delantero:Tipo:
Con cámara
Tamaño:
90/90 - 21 M/C 54V M+S
Fabricante/modelo:
PIRELLI/SCORPION RALLY STR ANeumático trasero:Tipo:
Con cámara
Tamaño:
150/70 R18 M/C 70V M+S
Fabricante/modelo:
PIRELLI/SCORPION RALLY STRCarga:Carga máxima:
190 kg (419 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo:
Freno hidráulico de doble discoFreno trasero:Tipo:
Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:
Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:
12 V
Batería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 Ah (10 HR)Potencia de la bombilla:Faro:
LED
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
10.0 W × 2
Luz de intermitencia trasera:
10.0 W × 2
Luz auxiliar:
LED
Luz de la matrícula:
5.0 W × 1
UBW3S0S0.book Page 2 Friday, May 24, 2019 4:04 PM

Información para el consumidor
9-1
9
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
SAU26521
Etiqueta del modelo

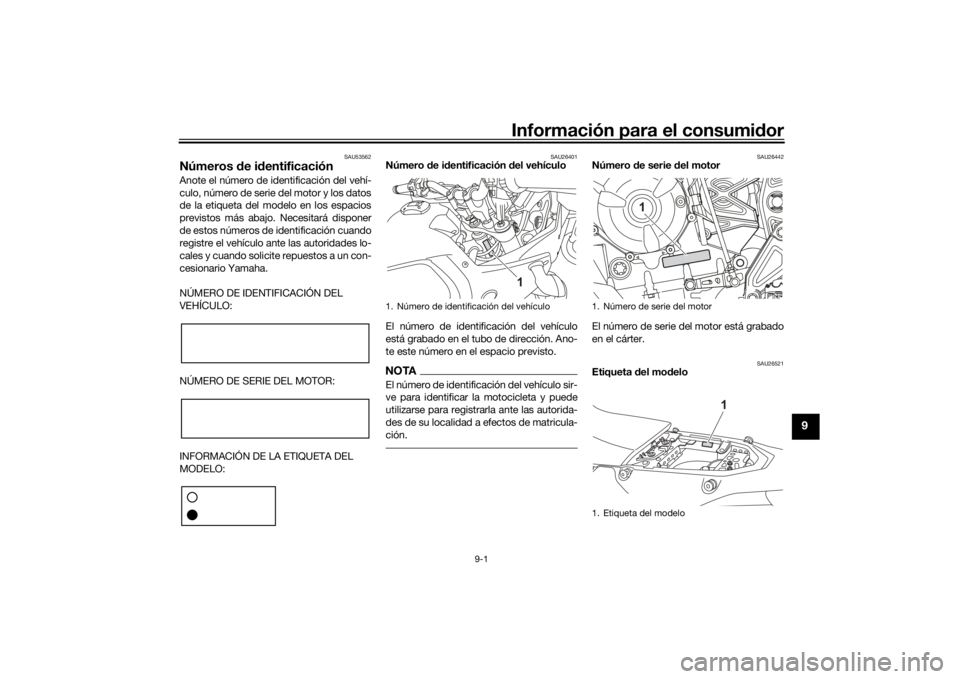

1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UBW3S0S0.book Page 1 Friday, May 24, 2019 4:04 PM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-20). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los datos del vehícu-
loE n l a E CU d e es t e m o de l o se g u ar da n a l g u -
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
Datos del estado del vehículo y del
funcionamiento del motor
Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privacidad
Yamaha no comunicará estos datos a ter-
ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/es/
privacy/privacy-policy.aspx
UBW3S0S0.book Page 2 Friday, May 24, 2019 4:04 PM

Información para el consumidor
9-3
9
del vehículo a una empresa a fin de contra-
tar servicios relacionados con la gestión de
datos del vehículo. Aun en ese caso,
Yamaha requerirá a la empresa que gestio-
ne adecuadamente los datos del vehículo
que le ha proporcionado y gestionará ade-
cuadamente los datos.
Con el consentimiento del propietario
del vehículo
Cuando la ley le obligue a ello
Para su uso por parte de Yamaha en
un litigio
Cuando los datos no estén relaciona-
dos con un vehículo o un propietario
concretos
UBW3S0S0.book Page 3 Friday, May 24, 2019 4:04 PM

10-1
10
Índice alfabéticoAABS ....................................................... 3-15
Aceite de motor y cartucho del filtro
de aceite ............................................. 6-12
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-36
Arranque del motor ................................. 5-2
Asientos ................................................ 3-20BBatería................................................... 6-32
Bombilla del intermitente, cambio ........ 6-35
Bombona .............................................. 6-11
Bujías, comprobación ........................... 6-10CCaballete lateral .................................... 3-28
Caballete lateral, comprobación y
engrase ............................................... 6-29
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y
engrase ............................................... 6-27
Cambio de marchas ............................... 5-3
Carenados, desmontaje y montaje ....... 6-10
Catalizador............................................ 3-19
Cojinetes de las ruedas,
comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-24
Conmutador de la luz de
cruce/carretera ................................... 3-13
Consumo de gasolina, consejos para
reducirlo................................................ 5-4
Cuadro de identificación de averías ..... 6-38
Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-31EEl motor se recalienta ........................... 6-39
Especificaciones .................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ............................... 9-1FFijaciones de la correa del equipaje ..... 3-26
Filtro de aire y tubo de drenaje,
cambio y limpieza .............................. 6-17
Fusibles, cambio .................................. 6-33GGasolina ............................................... 3-17
Guardabarros delantero ....................... 3-26HHolgura de las válvulas ........................ 6-18
Horquilla delantera, ajuste.................... 3-21
Horquilla delantera, comprobación ...... 6-30
Horquilla delantera, purga .................... 3-23IIdentificación de averías....................... 6-37
Indicador multifunción ............................ 3-5
Información relativa a la seguridad ........ 1-1
Interruptor de arranque ........................ 3-13
Interruptor de intermitencia .................. 3-13
Interruptor de la bocina ........................ 3-13
Interruptor de luces de emergencia ..... 3-13
Interruptor de paro del motor ............... 3-13
Interruptor de ráfagas........................... 3-13
Interruptores de la luz de freno ............ 6-22
Interruptores del manillar ..................... 3-12
Interruptor principal/Bloqueo de la
dirección .............................................. 3-2Interruptor “SELECT” ............................3-14
JJuego de herramientas ...........................6-2
Juego de la cadena de transmisión ......6-25
Juego libre de la maneta de
embrague, ajuste ................................6-21
Juego libre de la maneta del freno,
comprobación ....................................6-22
Juego libre del puño del acelerador,
comprobación ....................................6-18LLíquido de freno, comprobación...........6-23
Líquido de frenos, cambio ....................6-25
Líquido refrigerante ...............................6-15
Luces del vehículo ................................6-35
Luces indicadoras de intermitencia ........3-3
Luces indicadoras y luces de aviso ........3-3
Luz de aviso de avería del motor ............3-4
Luz de aviso de desactivación del
sistema ABS .........................................3-4
Luz de aviso de la presión de aceite ......3-3
Luz de aviso de la temperatura del
líquido refrigerante................................3-4
Luz de aviso del sistema ABS ................3-4
Luz de freno/piloto trasero....................6-35
Luz de la matrícula ................................6-36
Luz de los faros, ajuste .........................3-21
Luz indicadora de la luz de carretera ......3-3
Luz indicadora del sistema
inmovilizador.........................................3-5
Luz indicadora de punto muerto .............3-3MManeta de embrague ............................3-14
Maneta del freno ...................................3-15
UBW3S0S0.book Page 1 Friday, May 24, 2019 4:04 PM
