Mantenimiento y ajustes periódicos6-30
6
SAU23252
Engrase de la suspensión traseraLos puntos de pivote de la suspensión tra-
sera deben engrasarse en un concesiona-
rio Yamaha conforme a los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
SAUM1653
Engrase de los pivotes del bas-
culanteLos pivotes del basculante se deben en-
grasar en un concesionario Yamaha según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU23273
Comprobación de la horquilla
delanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad. Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
UBW3S0S0.book Page 30 Friday, May 24, 2019 4:04 PM
Page 82 of 104
Mantenimiento y ajustes periódicos
6-31
6
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.
SAU23285
Comprobación de la direcciónLos cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro
de mantenimiento periódico y engrase.
1. Levante la rueda delantera del suelo.
(Véase la página 6-36).
¡ADVERTENCIA! Para evitar daños
personales, apoye firmemente el
vehículo de forma que no exista
riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
de las ruedasDebe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
UBW3S0S0.book Page 31 Friday, May 24, 2019 4:04 PM
Page 83 of 104
Mantenimiento y ajustes periódicos6-32
6
SAU50212
BateríaLa batería se encuentra debajo del asiento
del conductor. (Véase la página 3-20).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.
Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
1. Batería
2. Cable negativo de la batería (negro)
3. Cable positivo de la batería (rojo)
1
2
3
UBW3S0S0.book Page 32 Friday, May 24, 2019 4:04 PM
Page 84 of 104
Mantenimiento y ajustes periódicos
6-33
6
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
SAU59872
Cambio de fusiblesLa caja del fusible principal y la caja de fu-
sibles que contiene los fusibles para cada
circuito están situados debajo del asiento
del conductor. (Véase la página 3-20).NOTAPara acceder al fusible principal, retire la
tapa del relé de arranque, como se mues-
tra.
Si un fusible está fundido, cámbielo del
modo siguiente.
1.
active el circuito eléctrico en cuestión.
1. Tapa del relé del motor de arranque
2. Caja de fusibles
3. Fusible principal de reserva
4. Fusible principal
2
3
4
1
1. Fusible del solenoide del ABS
2. Fusible del motor del ABS
3. Fusible de la luz de estacionamiento
4. Fusible de accesorios
5. Fusible auxiliar
6. Fusible de la unidad de control del ABS
7. Fusible del encendido
8. Fusible del sistema de intermitencia
9. Fusible del faro
10.Fusible del sistema de inyección de gasoli-
na
11.Fusible de repuesto (reloj y sistema inmovili-
zador)
12.Fusible del motor del ventilador del radiador
13.Fusible de reserva
89
7
123456
101112 13
13
UBW3S0S0.book Page 33 Friday, May 24, 2019 4:04 PM
Page 85 of 104
Mantenimiento y ajustes periódicos6-34
6
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico. Fusibles especificados:
Fusible principal:
30.0 A
Fusible auxiliar:
2.0 A
Fusible del faro:
10.0 A
Fusible del sistema de intermiten-
cia:
7.5 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del motor del ventilador del
radiador:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de la unidad de control del
sistema ABS:
7.5 A
Fusible de repuesto:
7.5 A
UBW3S0S0.book Page 34 Friday, May 24, 2019 4:04 PM
Page 86 of 104
Mantenimiento y ajustes periódicos
6-35
6
SAUN2261
Luces del vehículoEste modelo está equipado con luces LED
para los faros, las luces de posición y la luz
de freno/piloto trasero. Si una luz no se en-
ciende, compruebe el fusible y, a continua-
ción, haga revisar el vehículo en un
concesionario Yamaha.ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-
ro.
SAU24182
Luz de freno/piloto traseroEste modelo está provisto de una luz de
freno/piloto trasero de tipo LED (diodo lu-
minoso).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24205
Cambio de la bombilla de un in-
termitente1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.1. Óptica de la luz de intermitencia
2. Tornillo
1
2
UBW3S0S0.book Page 35 Friday, May 24, 2019 4:04 PM
Page 87 of 104
Mantenimiento y ajustes periódicos6-36
6
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.
ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se puede
romper la óptica.
[SCA11192]SAU24331
Luz de la matrículaSi la luz de la matrícula no se enciende,
haga revisar el circuito eléctrico o cambiar
la bombilla en un concesionario Yamaha.
SAUM4210
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un gato de motocicle-
ta para desmontar la rueda delantera o
trasera o para realizar otras operaciones de
mantenimiento para las que sea necesario
mantener la motocicleta en posición verti-
cal.
Elevación del vehículo
1. Desmonte el carenado A. (Véase la
página 6-10).
2. Si es necesario, introduzca un trozo
de madera entre el gato de la motoci-
cleta y el cárter del motor. A continua-
ción eleve el vehículo lo suficiente
para que las ruedas queden levanta-
das del suelo. ATENCIÓN: No eleve
1. Bombilla de la luz de intermitencia
1
1. Gato de motocicleta
1
UBW3S0S0.book Page 36 Friday, May 24, 2019 4:04 PM
Page 88 of 104
Mantenimiento y ajustes periódicos
6-37
6
la motocicleta por debajo del cu-
brecárter o por los elementos infe-
riores del bastidor.
[SCAM1190]
3. Compruebe que el vehículo se en-
cuentre en una posición estable y ho-
rizontal antes de iniciar cualquier
operación de mantenimiento.
SAU25872

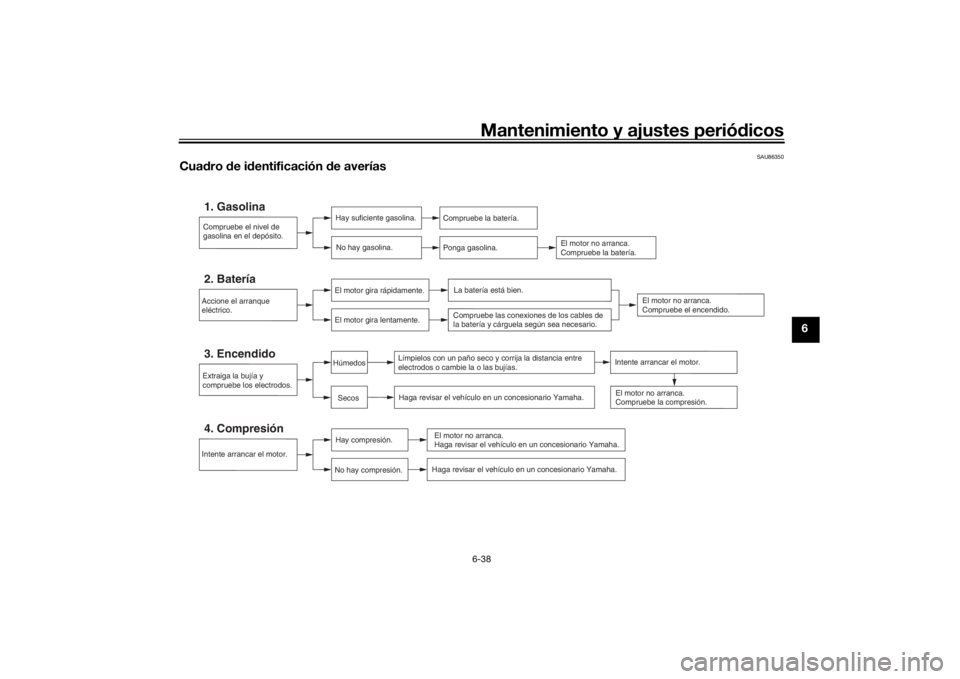

Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
UBW3S0S0.book Page 37 Friday, May 24, 2019 4:04 PM
Page 89 of 104
Mantenimiento y ajustes periódicos6-38
6
SAU86350
Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
UBW3S0S0.book Page 38 Friday, May 24, 2019 4:04 PM
Page 90 of 104
Mantenimiento y ajustes periódicos
6-39
6
SAU86420

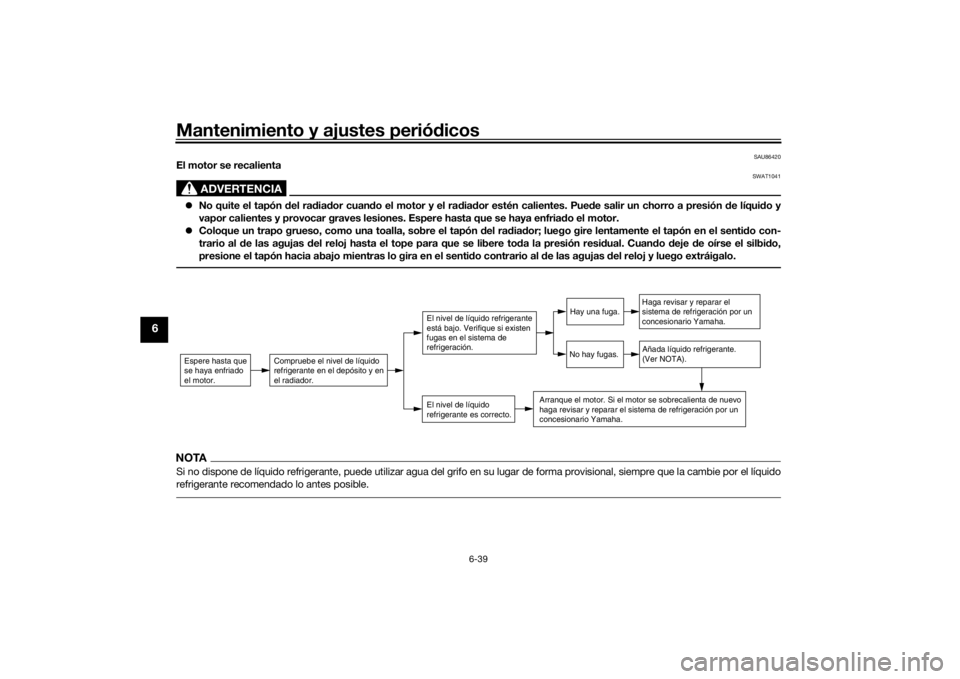

El motor se recalienta
ADVERTENCIA
SWAT1041
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido con-
trario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido,
presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UBW3S0S0.book Page 39 Friday, May 24, 2019 4:04 PM
