Funciones de los instrumentos y mandos
3-26
3
SAU84680

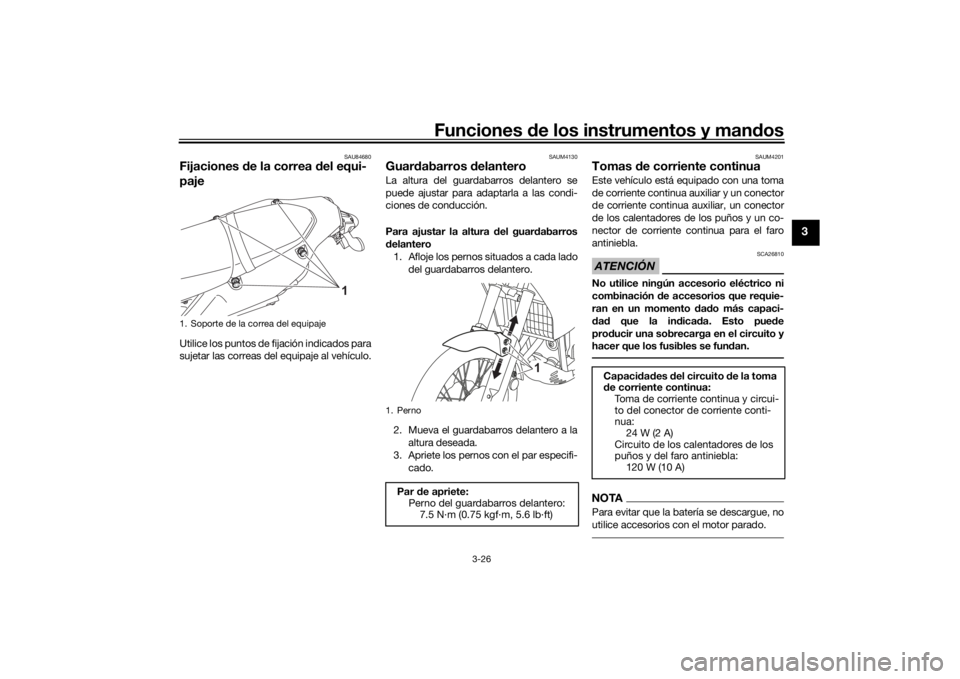

Fijaciones de la correa del equi-
pajeUtilice los puntos de fijación indicados para
sujetar las correas del equipaje al vehículo.
SAUM4130
Guardabarros delantero La altura del guardabarros delantero se
puede ajustar para adaptarla a las condi-
ciones de conducción.
Para ajustar la altura del guardabarros
delantero
1. Afloje los pernos situados a cada lado
del guardabarros delantero.
2. Mueva el guardabarros delantero a la
altura deseada.
3. Apriete los pernos con el par especifi-
cado.
SAUM4201
Tomas de corriente continuaEste vehículo está equipado con una toma
de corriente continua auxiliar y un conector
de corriente continua auxiliar, un conector
de los calentadores de los puños y un co-
nector de corriente continua para el faro
antiniebla.ATENCIÓN
SCA26810
No utilice ningún accesorio eléctrico ni
combinación de accesorios que requie-
ran en un momento dado más capaci-
dad que la indicada. Esto puede
producir una sobrecarga en el circuito y
hacer que los fusibles se fundan.NOTAPara evitar que la batería se descargue, no
utilice accesorios con el motor parado.
1. Soporte de la correa del equipaje
1
1. Perno
Par de apriete:
Perno del guardabarros delantero:
7.5 N·m (0.75 kgf·m, 5.6 lb·ft)
1
Capacidades del circuito de la toma
de corriente continua:
Toma de corriente continua y circui-
to del conector de corriente conti-
nua:
24 W (2 A)
Circuito de los calentadores de los
puños y del faro antiniebla:
120 W (10 A)
UBW3S0S0.book Page 26 Friday, May 24, 2019 4:04 PM
Page 42 of 104
Funciones de los instrumentos y mandos
3-27
3
Toma de corriente continua auxiliar
Se puede utilizar un accesorio de 12 V con
el conector adecuado cuando el interruptor
principal está en posición de contacto.
Para utilizar la toma de corriente conti-
nua auxiliar
1. Quite el contacto.
2. Extraiga la tapa de la toma de corrien-
te continua auxiliar.
3. Apague el accesorio.
4. Introduzca el enchufe del accesorio
en la toma de corriente continua auxi-
liar.5. Dé el contacto y arranque el motor.
6. Encienda el accesorio.
NOTADespués de utilizar el vehículo, no olvide
apagar el accesorio, desconectarlo y, a
continuación, colocar la tapa de la toma de
corriente continua auxiliar.
ADVERTENCIA
SWA14361
Para evitar una descarga eléctrica o un
cortocircuito, compruebe que esté colo-
cado el capuchón cuando no utilice la
toma de corriente continua.
Conectores de corriente continua auxi-
liar
Este vehículo está equipado con un conec-
tor de corriente continua auxiliar, un conec-
tor de corriente continua para los
calentadores de los puños y un conector
del faro antiniebla. Consulte a un concesio-
nario Yamaha antes de instalar cualquier
accesorio.
1. Capuchón de la toma de corriente continua
1
1. Toma de corriente continua
1
UBW3S0S0.book Page 27 Friday, May 24, 2019 4:04 PM
Page 43 of 104
Funciones de los instrumentos y mandos
3-28
3
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, comprueberegularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU44895
Sistema de corte del circuito de
encendidoEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente el sistema me-
diante el procedimiento siguiente.NOTAEsta comprobación resulta más fiable
si se realiza con el motor en caliente.
Ver en las páginas 3-2 y 3-12 la infor-
mación relativa al funcionamiento del
interruptor.
UBW3S0S0.book Page 28 Friday, May 24, 2019 4:04 PM
Page 44 of 104
Funciones de los instrumentos y mandos
3-29
3
Sí NO Sí NO Sí NO
ADVERTENCIA

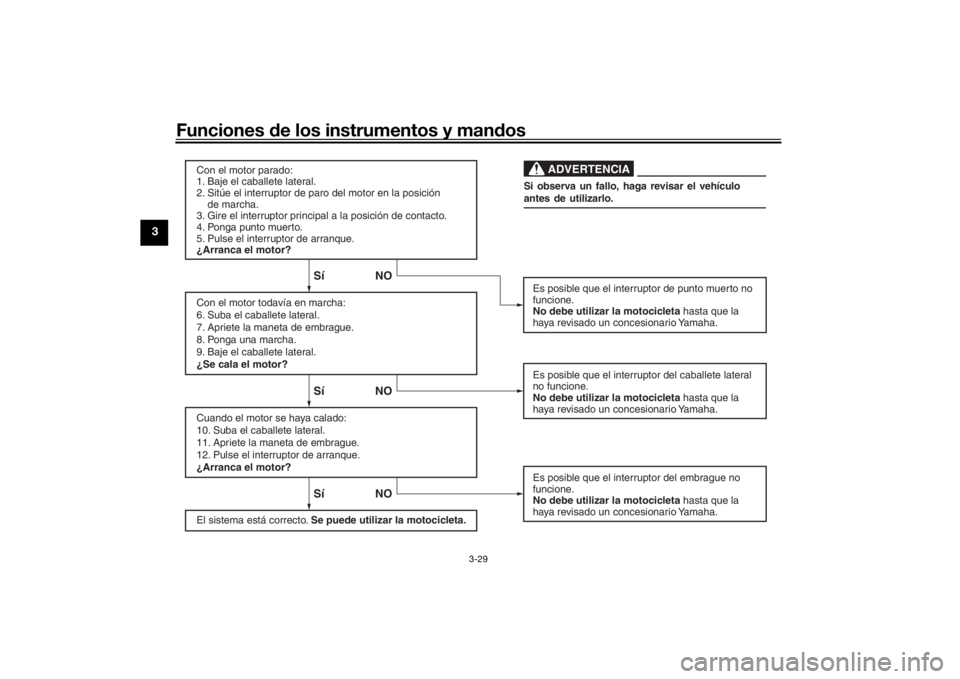

Con el motor parado:
1. Baje el caballete lateral.
2. Sitúe el interruptor de paro del motor en la posición yde marcha.
3. Gire el interruptor principal a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha. Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Apriete la maneta de embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Apriete la maneta de embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta.Si observa un fallo, haga revisar el vehículo
antes de utilizarlo.
UBW3S0S0.book Page 29 Friday, May 24, 2019 4:04 PM
Page 45 of 104
Para su seguridad – comprobaciones previas
4-1
4
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Combustible• Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Compruebe si el tubo respiradero/rebose del depósito de gasolina presenta
obstrucciones, fisuras o daños y compruebe, asimismo, la conexión del tubo.3-17, 3-19
Aceite de motor• Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas.6-12
Líquido refrigerante• Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración.6-15
Freno delantero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es-
pecifica.
• Comprobar si existen fugas en el sistema hidráulico.6-23, 6-23
UBW3S0S0.book Page 1 Friday, May 24, 2019 4:04 PM
Page 46 of 104
Para su seguridad – comprobaciones previas
4-2
4
Freno trasero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es-
pecifica.
• Comprobar si existen fugas en el sistema hidráulico.6-23, 6-23
Embrague• Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.6-21
Puño del acelerador• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño.6-18, 6-28
Cables de mando• Verificar si el funcionamiento es suave.
• Lubricar si es necesario.6-27
Cadena de transmisión• Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.6-25, 6-27
Ruedas y neumáticos• Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.6-19, 6-21
Pedales de freno y cambio• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.6-28
Manetas de freno y embra-
gue• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.6-29 ELEMENTO COMPROBACIONES PÁGINA
UBW3S0S0.book Page 2 Friday, May 24, 2019 4:04 PM
Page 47 of 104
Para su seguridad – comprobaciones previas
4-3
4
Caballete lateral• Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario.6-29
Fijaciones del bastidor• Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores• Comprobar funcionamiento.
• Corregir si es necesario.—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-28 ELEMENTO COMPROBACIONES PÁGINA
UBW3S0S0.book Page 3 Friday, May 24, 2019 4:04 PM
Page 48 of 104
Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5000 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6000 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UBW3S0S0.book Page 1 Friday, May 24, 2019 4:04 PM
Page 49 of 104
Utilización y puntos importantes para la conducción
5-2
5
SAU86620
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando:
la caja de cambios está en punto
muerto o
hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor1. Encienda el interruptor principal y si-
túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 3-3).NOTANo arranque el motor si permanece
encendida la luz de aviso de avería del
motor.
La luz de aviso de la presión del aceite
debe encenderse y permanecer en-
cendida hasta que el motor haya
arrancado.
La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).
ATENCIÓN
SCA24110
Si una luz indicadora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Ponga la transmisión en la posición de
punto muerto.
4. Arranque el motor pulsando el inte-
rruptor de arranque.
5. Suelte el interruptor de arranque
cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAUM3632
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación.
Este sensor para el motor en caso de
vuelco del vehículo. En tal caso, la luz
de aviso de avería del motor se en-
ciende, pero no se trata de un fallo.
Quite el contacto y, a continuación,
vuelva a darlo para que se apague la
luz de aviso. De lo contrario el motor
no arrancará, aunque gire al pulsar el
interruptor de arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
UBW3S0S0.book Page 2 Friday, May 24, 2019 4:04 PM
Page 50 of 104
Utilización y puntos importantes para la conducción
5-3
5
SAU16674
Cambio de marchasEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner punto muerto ( ), pise el pedal
de cambio repetidamente hasta llegar al fi-
nal de su recorrido y, a continuación, leván-
telo ligeramente.
ATENCIÓN
SCA10261
Incluso con la transmisión en la po-
sición de punto muerto, no des-
cienda pendientes durante
periodos de tiempo prolongados
con el motor parado ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuando el motor está
funcionando. Un engrase inadecua-
do puede averiar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un
cambio forzado.
SAU85370
Inicio de la marcha y aceleración
1. Accione la maneta de embrague para
desembragar.
2. Ponga la primera. La luz indicadora de
punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo
tiempo suelte lentamente el embra-
gue.4. Después de iniciar la marcha, cierre el
acelerador y, al mismo tiempo, apriete
rápidamente la maneta de embrague.
5. Ponga la segunda. (Tenga cuidado de
no poner punto muerto).
6. Acelere parcialmente y suelte el em-
brague de forma gradual.
7. Siga el mismo procedimiento para pa-
sar a las otras marchas superiores.
SAU85380
Para aminorar la velocidad
1. Suelte el acelerador y accione los fre-
nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. Cuando el vehículo desacelere, cam-
bie a una marcha inferior.
3. Cuando el motor esté a punto de ca-
larse o funcione a tirones, apriete la
maneta de embrague, reduzca la ve-
locidad con los frenos y siga cambian-
do a una marcha inferior según sea
necesario.
4. Cuando la motocicleta se haya para-
do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.

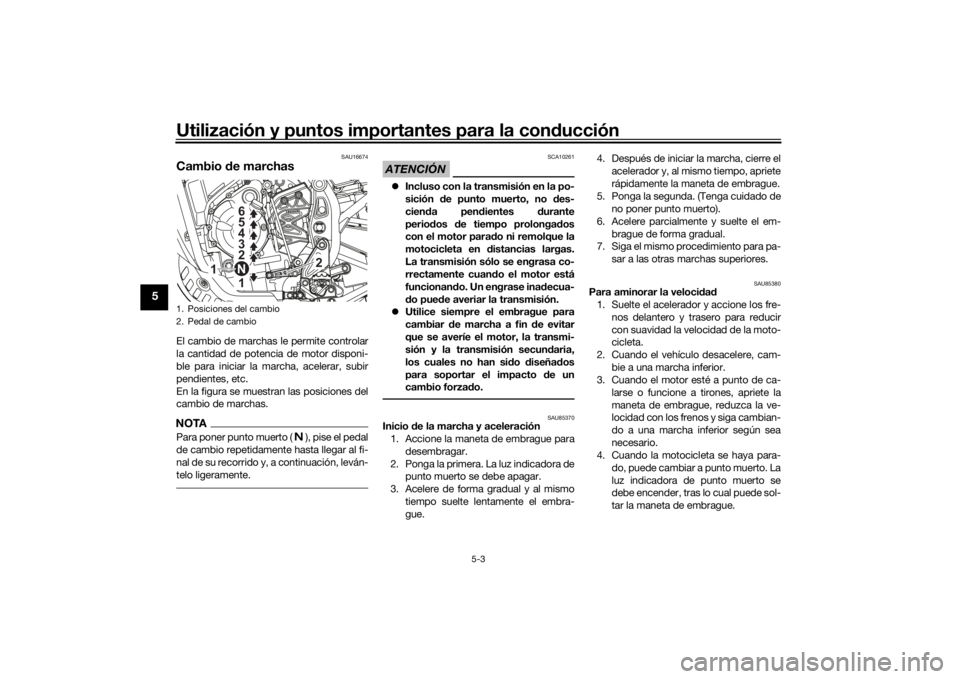

1. Posiciones del cambio
2. Pedal de cambio
1 2 3 4 5
6
12
N
UBW3S0S0.book Page 3 Friday, May 24, 2019 4:04 PM
