YAMAHA TENERE 700 2020 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2020, Model line: TENERE 700, Model: YAMAHA TENERE 700 2020Pages: 106, PDF Size: 10.45 MB
Page 71 of 106
Entretien périodique et réglage
6-19
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la sculpture de pneu présente des lignes
transversales (profondeur de sculpture mi-
nimale), si un clou ou des éclats de verre
sont incrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immédiate-
ment le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA17960
Il est dangereux de rouler avec des
pneus usés. Si la profondeur des
sculptures du pneu atteint la limite
spécifiée, faire remplacer immédia-
tement le pneu par un concession-
naire Yamaha.
Le remplacement de toutes les piè-
ces se rapportant aux freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sède les connaissances et l’expé-
rience nécessaires à ces travaux.
La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité. Pression de gonflage à froid:
1 personne :
Avant :
220 kPa (2.20 kgf/cm2, 32 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes :
Avant :
220 kPa (2.20 kgf/cm2, 32 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
Conduite hors route :
Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
200 kPa (2.00 kgf/cm2, 29 psi)
Charge maximale :
Véh ic ul e :
190 kg (419 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pi-
lote, du passager, du chargement et
de tous les accessoires.
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
12
UBW3F0F0.book Page 19 Friday, May 24, 2019 3:29 PM
Page 72 of 106
Entretien périodique et réglage
6-20
6
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
FAU21945
Roues à rayonsPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants.
Vérifier l’absence de fissures, défor-
mations et autres dommages sur cha-
que roue. En présence de dommage,
faire inspecter la roue par le conces-
sionnaire Yamaha le plus proche. Ne
pas essayer de réparer ou de redres-
ser une roue pliée ou endommagée.
Vérifier que les rayons ne sont pas
desserrés. En présence de rayons
desserrés, faire régler la roue par le
concessionnaire Yamaha le plus pro-
che. Des rayons mal serrés peuvent
entraîner un désalignement des roues.
Faire équilibrer la roue après le rem-
placement du pneu ou de la chambre
à air. Une roue mal équilibrée se tra-
duit par une mauvaise tenue de route
et réduit la durée de service du pneu.
AVERTISSEMENT
FWA10611
Les roues de ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter des
pneus sans chambre à air sur ce mo-
dèle.
Pneu avant :
Taille :
90/90 - 21 M/C 54V M+S
Fabricant/modèle :
PIRELLI/SCORPION RALLY STR
A
Pneu arrière :
Taille :
150/70 R18 M/C 70V M+S
Fabricant/modèle :
PIRELLI/SCORPION RALLY STR
UBW3F0F0.book Page 20 Friday, May 24, 2019 3:29 PM
Page 73 of 106
Entretien périodique et réglage
6-21
6
FAU33893
Réglage de la garde du levier
d’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le boulon de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner le boulon de ré-
glage dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
comme suit :1.
tournant le boulon de réglage au levier
2. Desserrer le contre-écrou au carter
moteur.
3. Pour augmenter la garde du levier
glage de la garde dans le sens (a).
glage dans le sens (b).
4. Serrer le contre-écrou.
FAU37914
Contrôle de la garde du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
1. Vis de réglage de la garde du levier
d’embrayage
2. Garde du levier d’embrayageGarde du levier d’embrayage :
5.0–10.0 mm (0.20–0.39 in)
1
(a)
(b)
2
1. Contre-écrou
2. Écrou de réglage de la garde du levier
2
(b)
(a)
1
1. Garde nulle au levier de frein
1
UBW3F0F0.book Page 21 Friday, May 24, 2019 3:29 PM
Page 74 of 106
Entretien périodique et réglage
6-22
6
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne doi-
vent être réparés que par un concession-
naire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22433
Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ontpresque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de
frein
1 1
1.
frein
1
UBW3F0F0.book Page 22 Friday, May 24, 2019 3:29 PM
Page 75 of 106
Entretien périodique et réglage
6-23
6
FAU40262
Contrôle du niveau du liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avantFrein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liquide de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liquide et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d’obstruer les valves du système
hydraulique ABS.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
1. Repère de niveau minimum
1
1. Repère de niveau minimum
Liquide de frein spécifié :
DOT 4
1
UBW3F0F0.book Page 23 Friday, May 24, 2019 3:29 PM
Page 76 of 106
Entretien périodique et réglage
6-24
6
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22734
Changement du liquide de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.
Joints de frein : tous les 2 ans
Durites de frein : tous les 4 ans
FAU22762
Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU60046
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Engager le point mort.
3. Appuyer sur la chaîne de transmis-
de chaîne de transmission.
4. Mesurer la distance A entre la protec-
tion de chaîne de transmission et le
centre de la chaîne comme illustré.
UBW3F0F0.book Page 24 Friday, May 24, 2019 3:29 PM
Page 77 of 106
Entretien périodique et réglage
6-25
6
5. Si la distance A n’est pas conforme
aux caractéristiques, la corriger
comme suit. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Si la
distance A est supérieure à 55.0
mm (2.16 in), la chaîne peut endom-
mager le cadre, le bras oscillant et
d’autres pièces. Pour éviter ce pro-
blème, veiller à ce que la tension de
la chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA23070]FAU59921
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer le contre-écrou à chaque
extrémité du bras oscillant, puis des-
serrer l’écrou d’axe.
2 . Po ur t en d r e l a ch a î ne d e t r a n sm i s s i o n ,
tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.
N.B.
régler les deux excentriques de réglage de
la chaîne de transmission de façon iden-
tique, et donc, de permettre un alignement
de roue correct.
1. Patin de chaîne de transmission
2. Distance ADistance A :
43.0–48.0 mm (1.69–1.89 in)
1
A
1. Contre-écrou
2.
2
1
1. Vis de réglage de la tension de la chaîne de
transmission
1
(b)
(a)
UBW3F0F0.book Page 25 Friday, May 24, 2019 3:29 PM
Page 78 of 106
Entretien périodique et réglage
6-26
6
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous aux couples de serrage
spécifiés.
4. S’assurer que les excentriques de ré-
glage de la chaîne de transmission
sont réglés de la même façon, que la
tension de chaîne de transmission est
correcte, et que la chaîne se déplace
sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11112]

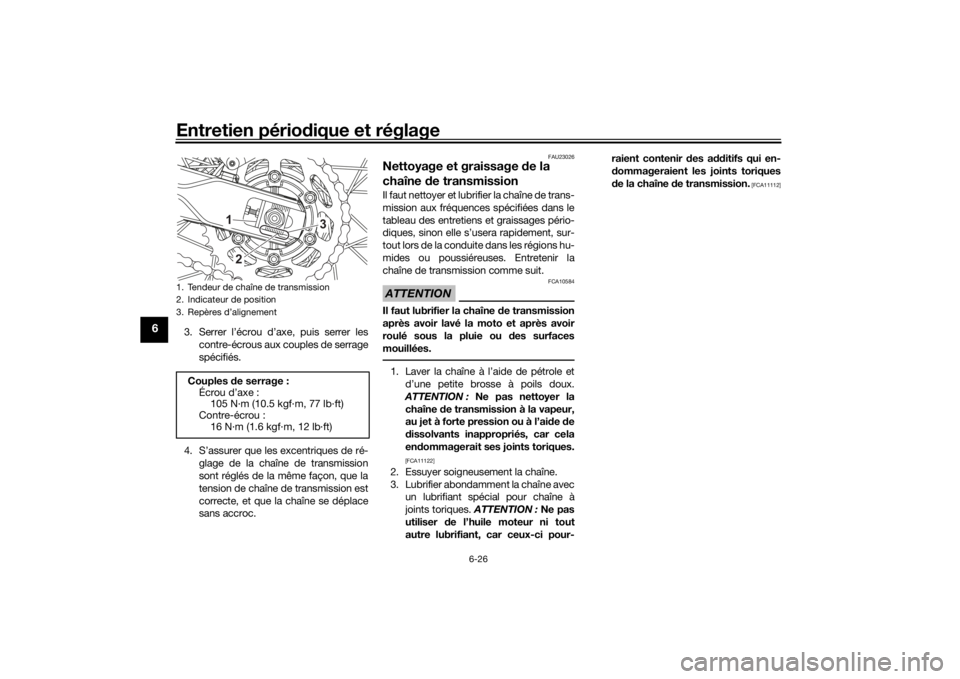

1. Tendeur de chaîne de transmission
2. Indicateur de position
3. Repères d’alignementCouples de serrage :
Écrou d’axe :
105 N·m (10.5 kgf·m, 77 lb·ft)
Contre-écrou :
16 N·m (1.6 kgf·m, 12 lb·ft)
2
3
1
UBW3F0F0.book Page 26 Friday, May 24, 2019 3:29 PM
Page 79 of 106
Entretien périodique et réglage
6-27
6
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712]FAU23115
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
FAU44276
Contrôle et lubrification de la pé-
dale de frein et du sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pied Lubrifiant recommandé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UBW3F0F0.book Page 27 Friday, May 24, 2019 3:29 PM
Page 80 of 106
Entretien périodique et réglage
6-28
6
FAU23144
Contrôle et lubrification des le-
viers de frein et d’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au
lithium
UBW3F0F0.book Page 28 Friday, May 24, 2019 3:29 PM
