Manutenzione e regolazione perio diche
6-7
6
16 Perno
di rotazione
leva freno • Lubrificare con grasso al silicone.

17 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. 
18 Perno
di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio. 
19 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. 
20 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. 
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. 
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. 
23 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. 
24 *Perni
di g ui da del
braccio cinemati-
smo e d el braccio di
colle gamento della
sospensione poste-
riore • Controllare il funzionamento.

N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(
18000 mi) 40000 km
(24000 mi)
UBEHH1H0.book Page 7 Monda y, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-8
6
25 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. 
26 Cartuccia filtro olio • Sostituire. 
27 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. 
• Cambiare. Ogni 3 anni
28 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.

29 *Parti in movimento
e cavi • Lubrificare.

30 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. 
31 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.

N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEHH1H0.book Page 8 Monda y, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-9
6
HAU72800
NOTA Filtro aria
• Il filtro aria di questo modello è dotato di una cartuccia mo nouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’ar ia se si percorrono zone molto umide o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necess ario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBEHH1H0.book Page 9 Monda y, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-10
6
HAU18782
Rimozione e d installazione delle
carenatureLe carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAU18792
Carenatura A
Per rimuovere la carenaturaTogliere le viti e poi asportare la carenatura. Per installare la carenatura
Posizionare la carenatura nella posizione
originale, quindi installare le viti.
HAU19653
Controllo
delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.

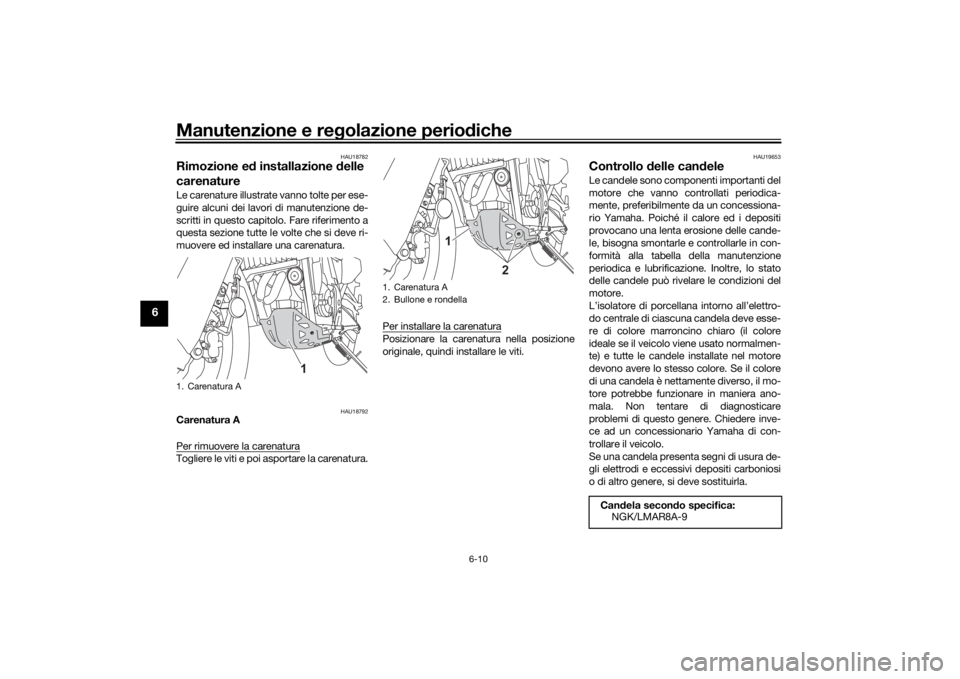

1. Carenatura A
1
1. Carenatura A
2. Bullone e rondella
1
2
Can dela secon do specifica:
NGK/LMAR8A-9
UBEHH1H0.book Page 10 Monday, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-11
6
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la cand ela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per to gliere o per
installare il cappuccio can dela, il con-
nettore della bobina accensione potreb-
be danne ggiarsi. È possibile che sia
d ifficile to gliere il cappuccio can dela, in
q uanto la tenuta di g omma all’estremità
d el cappuccio è montata strettamente.
Per to gliere il cappuccio can dela, basta
pie garlo all’in dietro e d in avanti mentre
lo si tira; per installarlo, pie garlo all’in-
d ietro e d in avanti mentre lo si spin ge.
HAU36113
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
 Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.

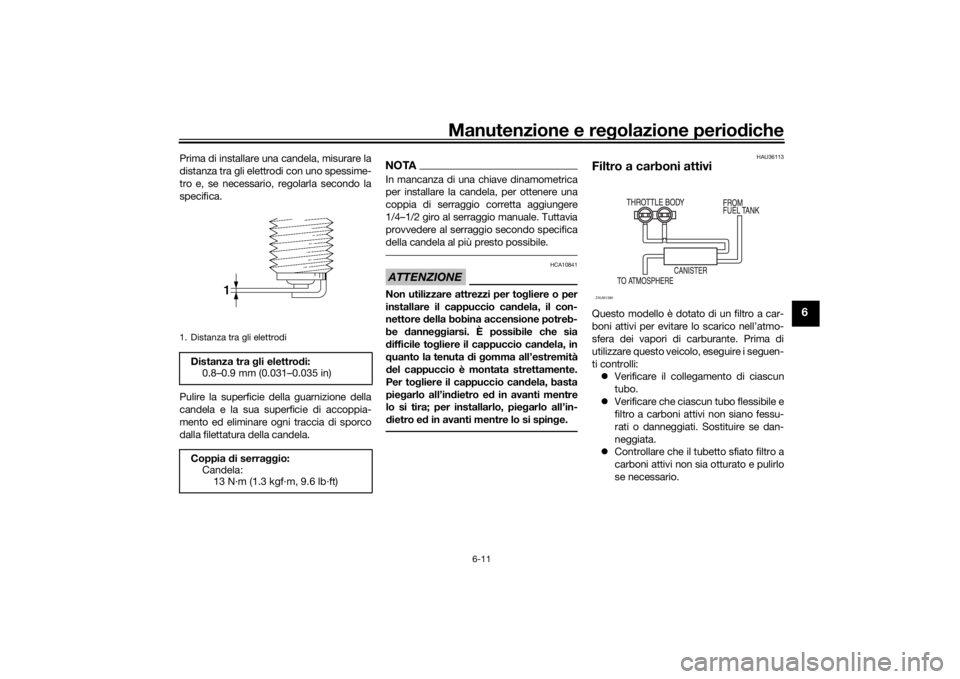

1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
ZAUM1386
UBEHH1H0.book Page 11 Monday, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-12
6
HAUM4152
Olio motore e cartuccia filtro olioControllare sempre il livello dell’olio motore
prima di ogni utilizzo. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica.
Per controllare il livello dell’olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto affinché il li- vello dell’olio si assesti ai fini di una
lettura precisa e poi controllare il livel-
lo dell’olio attraverso l’oblò ispezione
livello olio motore. 4. Se l’olio motore è al di sotto del riferi-
mento livello minimo, rabboccare con
il tipo di olio consigliato per raggiun-
gere il riferimento livello max.
NOTAVerificare che l’O-ring non sia danneggiato
e sostituirlo, se necessario.
Per cambiare l’olio motore (e sostituire il
filtro)1. Posizionare il veicolo su una superficie piana.
2. Togliere la carenatura A. (Vedere pagi-
na 6-10.)
3. Avviare il motore, farlo riscaldare per alcuni minuti, quindi spegnerlo.
4. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
5. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.3
4
2
1

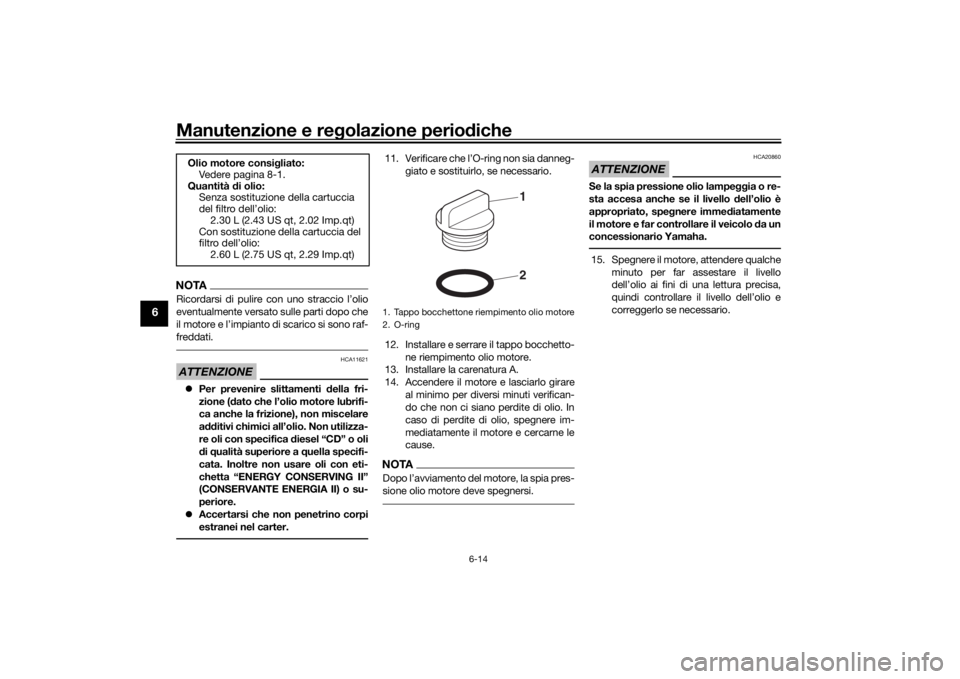

1. Tappo bocchettone riempimento olio motore
2. O-ring
21
UBEHH1H0.book Page 12 Monday, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-13
6
NOTASaltare le fasi 6–8 se non si sostituisce la
cartuccia filtro olio.6. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.7. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.NOTAVerificare che l’O-ring sia assestato corret-
tamente.8. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 9. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
10. Rabboccare con la quantità secondo specifica dell’olio motore consigliato.

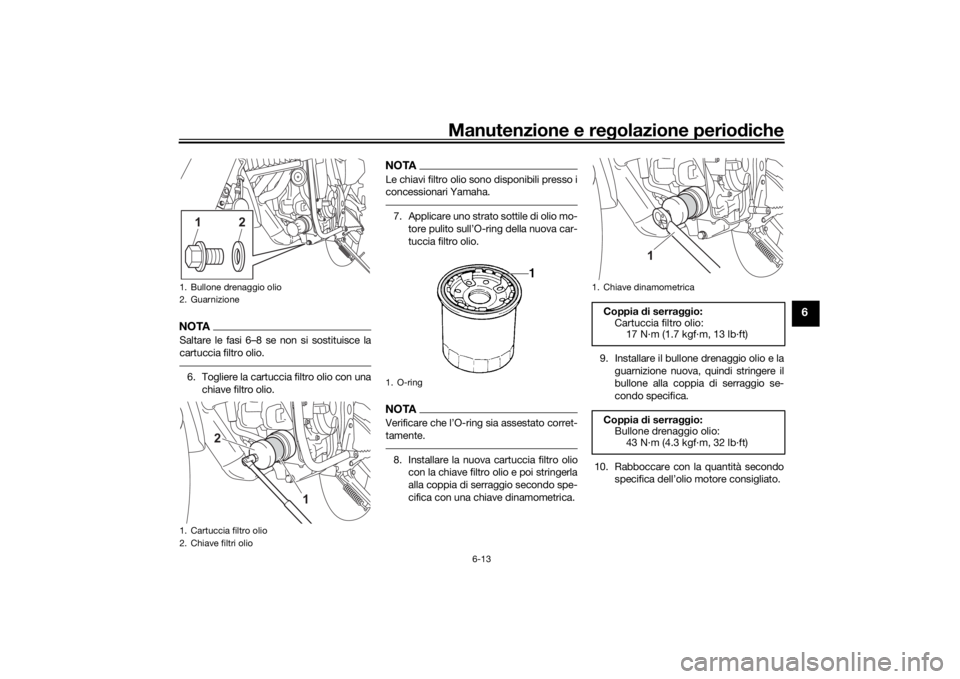

1. Bullone drenaggio olio
2. Guarnizione
1. Cartuccia filtro olio
2. Chiave filtri olio
12
1
2
1. O-ring
1. Chiave dinamometrica
Coppia di serra ggio:
Cartuccia filtro olio: 17 N·m (1.7 kgf·m, 13 lb·ft)
Coppia di serra ggio:
Bullone drenaggio olio:
43 N·m (4.3 kgf·m, 32 lb·ft)
1
UBEHH1H0.book Page 13 Monday, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-14
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
 Per prevenire slittamenti d ella fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
11. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
12. Installare e serrare il tappo bocchetto- ne riempimento olio motore.
13. Installare la carenatura A.
14. Accendere il motore e lasciarlo girare
al minimo per diversi minuti verifican-
do che non ci siano perdite di olio. In
caso di perdite di olio, spegnere im-
mediatamente il motore e cercarne le
cause.NOTADopo l’avviamento del motore, la spia pres-
sione olio motore deve spegnersi.
ATTENZIONE
HCA20860
Se la spia pressione olio lampe ggia o re-
sta accesa anche se il livello dell’olio è
appropriato, spe gnere imme diatamente
il motore e far controllare il veicolo da un
concessionario Yamaha.15. Spegnere il motore, attendere qualche
minuto per far assestare il livello
dell’olio ai fini di una lettura precisa,
quindi controllare il livello dell’olio e
correggerlo se necessario.
Olio motore consi
gliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione della cartuccia
del filtro dell’olio:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con sostituzione della cartuccia del
filtro dell’olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
UBEHH1H0.book Page 14 Monday, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-15
6
HAU85450
Perché YamalubeL’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sintetici
Yamalube hanno i propri caratteri e valori
distintivi. L’esperienza di Yamaha acquisita
nel corso di molti anni di ricerca e sviluppo
nel settore degli oli fin dagli anni ‘60 rende
Yamalube la scelta migliore per il motore
Yamaha.
HAUS1203
Li qui do refri geranteIl livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.NOTASe non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAU20097
Per controllare il livello del li qui do refri-
g erante
Poiché il livello del liquido refrigerante varia
con la temperatura del motore, controllare
quando il motore è freddo. 1. Parcheggiare il veicolo su una superfi- cie piana. 2. Con il veicolo in posizione verticale,
guardare il livello di liquido refrigerante
nel serbatoio.
3. Se il liquido refrig erante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante. AVVERTENZA! To gliere
solo il tappo serbatoio li qui do refri-
g erante. Non tentare mai di to gliere
il tappo rad iatore quand o il motore
è cal do.
[HWA15162]
Li qui do refri gerante consi gliato:
Liquido refrigerante YAMALUBE
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (circuito compreso): 1.60 L (1.69 US qt, 1.41 Imp.qt)

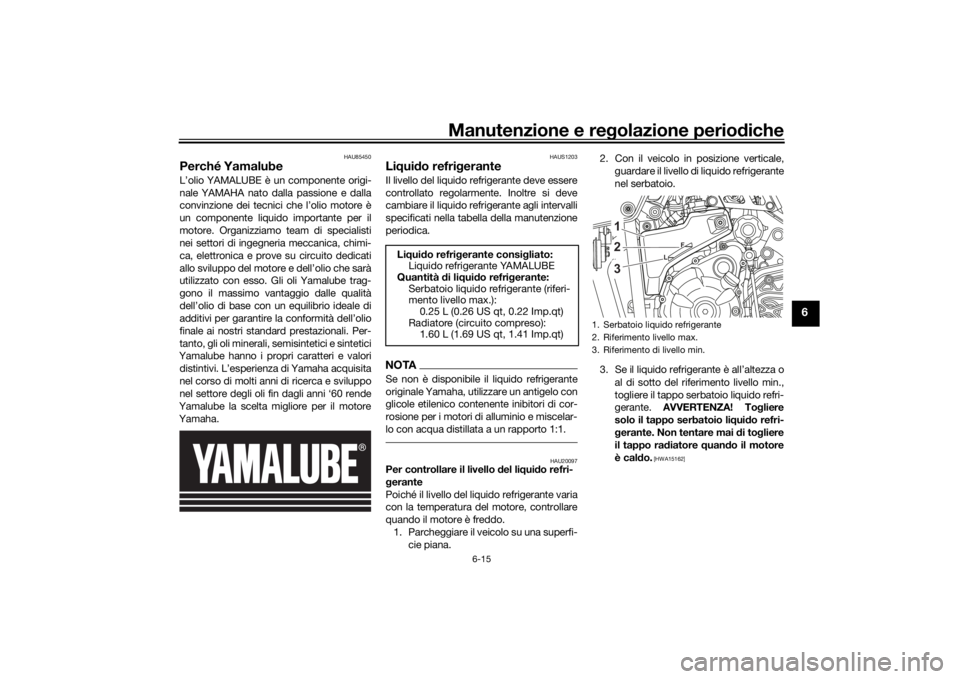

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
L F
231
UBEHH1H0.book Page 15 Monday, September 20, 2021 5:08 PM

Manutenzione e regolazione perio diche
6-16
6
4. Aggiungere liquido refrigerante fino al
riferimento di livello massimo.
ATTENZIONE: Se non si dispone di
li q ui do refri gerante, utilizzare al suo
posto ac qua distillata o ac qua del
rubinetto non calcarea. Non utiliz-
zare ac qua calcarea o salata, in
q uanto sono d annose per il motore.
Se si è usata dell’ac qua al posto del
refri gerante, sostituirla con refri ge-
rante al più presto possibile, altri-
menti l’impianto d i raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è a ggiunta ac-
q ua al refri gerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto d i re-
fri gerante, altrimenti l’efficacia del
li q ui do refri gerante si ri duce.
[HCA10473]
5. Installare il tappo serbatoio liquido re-
frigerante.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di to glie-
re il tappo rad iatore quand o il motore è
cal do.
[HWA10382] HAUM4161
Sostituzione
dell’elemento fil-
trante e pulizia del tubetto ispe-
zioneL’elemento filtrante va sostituito agli inter-
valli specificati nella tabella della manuten-
zione periodica. Sostituire più spesso
l’elemento filtrante se si viaggia spesso con
la pioggia o in zone polverose. Inoltre si
deve controllare frequentemente il tubetto
ispezione cassa filtro e pulirlo, se necessa-
rio.
Per sostituire l’elemento filtrante
1. Togliere la sella passeggero. (Vedere pagina 3-20.)
2. Togliere la sella pilota. (Vedere pagina 3-20.)
3. Togliere il coperchio cassa filtro to-
gliendo le viti, togliere la vite che fissa
l’elemento filtrante ed estrarlo.
1. Tappo serbatoio liquido refrigerante
1
UBEHH1H0.book Page 16 Monday, September 20, 2021 5:08 PM
