belt YAMAHA TMAX 2001 Instructieboekje (in Dutch)

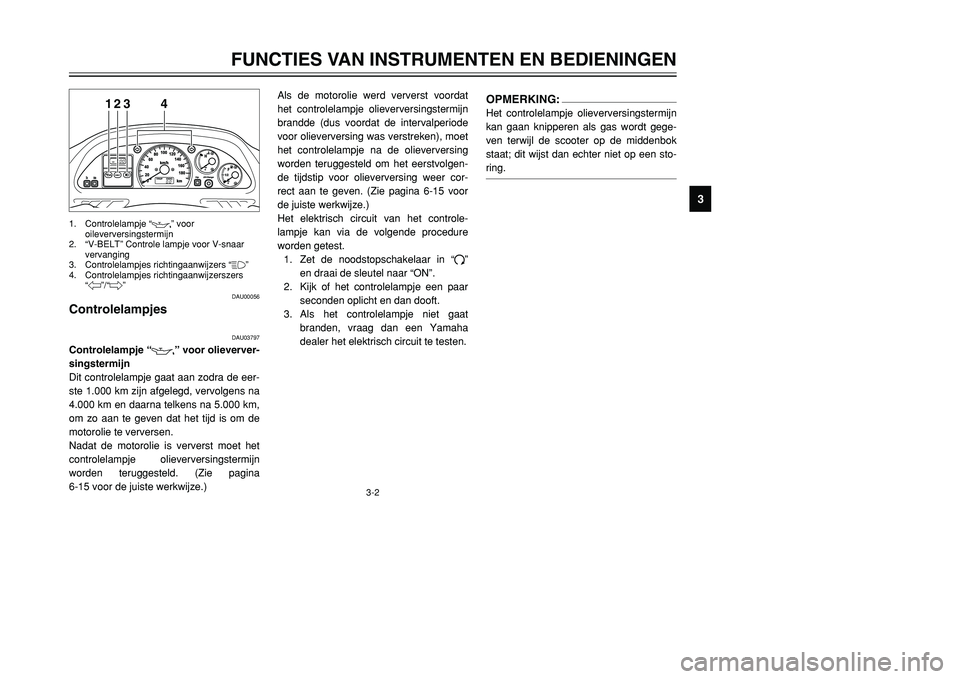

3-2
123
4
DAU00056
Controlelampjes
DAU03797
Controlelampje “
7
” voor olieverver-
singstermijn
Dit controlelampje gaat aan zodra de eer-
ste 1.000 km zijn afgelegd, vervolgens na
4.000 km en daarna telkens na 5.000 km,
om zo aan te geven dat het tijd is om de
motorolie te verversen.
Nadat de motorolie is ververst moet het
controlelampje olieverversingstermijn
worden teruggesteld. (Zie pagina
6-15 voor de juiste werkwijze.)Als de motorolie werd ververst voordat
het controlelampje olieverversingstermijn
brandde (dus voordat de intervalperiode
voor olieverversing was verstreken), moet
het controlelampje na de olieverversing
worden teruggesteld om het eerstvolgen-
de tijdstip voor olieverversing weer cor-
rect aan te geven. (Zie pagina 6-15 voor
de juiste werkwijze.)
Het elektrisch circuit van het controle-
lampje kan via de volgende procedure
worden getest.
1. Zet de noodstopschakelaar in “#”
en draai de sleutel naar “ON”.
2. Kijk of het controlelampje een paar
seconden oplicht en dan dooft.
3. Als het controlelampje niet gaat
branden, vraag dan een Yamaha
dealer het elektrisch circuit te testen.
1. Controlelampje “
7
” voor
oileverversingstermijn
2.“V-BELT” Controle lampje voor V-snaar
vervanging
3. Controlelampjes richtingaanwijzers “&”
4. Controlelampjes richtingaanwijzerszers
“4”/“6”
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
OPMERKING:Het controlelampje olieverversingstermijn
kan gaan knipperen als gas wordt gege-
ven terwijl de scooter op de middenbok
staat; dit wijst dan echter niet op een sto-
ring.
5GJ-9-DV 5/26/01 10:57 AM Page 17

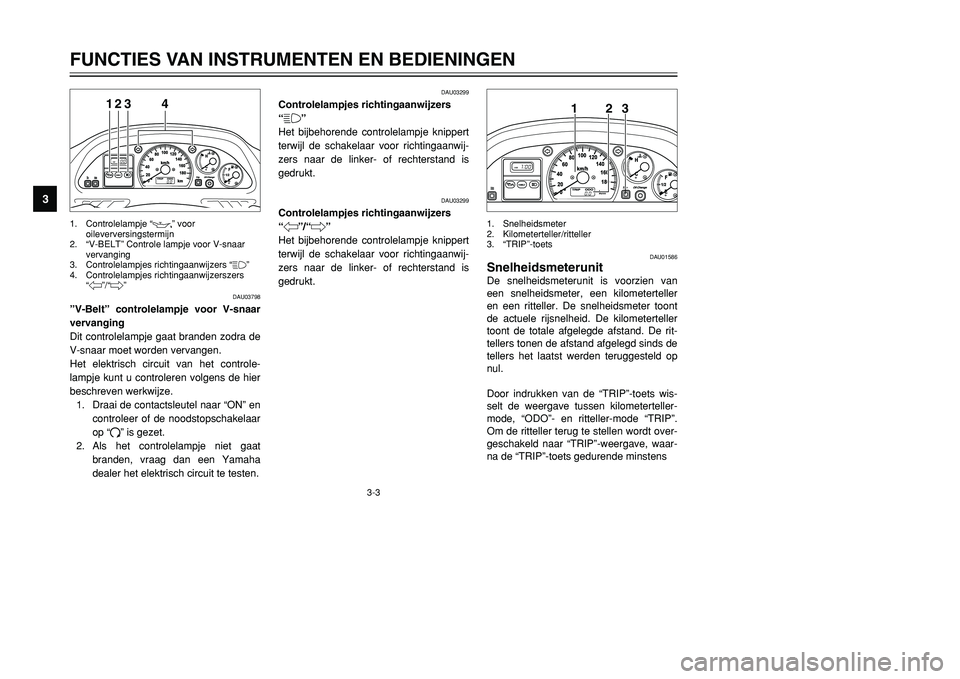

3-3
DAU03299
Controlelampjes richtingaanwijzers
“&
”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is
gedrukt.
DAU03299
Controlelampjes richtingaanwijzers
“4”/“6”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is
gedrukt.
DAU01586
SnelheidsmeterunitDe snelheidsmeterunit is voorzien van
een snelheidsmeter, een kilometerteller
en een ritteller. De snelheidsmeter toont
de actuele rijsnelheid. De kilometerteller
toont de totale afgelegde afstand. De rit-
tellers tonen de afstand afgelegd sinds de
tellers het laatst werden teruggesteld op
nul.
Door indrukken van de “TRIP”-toets wis-
selt de weergave tussen kilometerteller-
mode, “ODO”- en ritteller-mode “TRIP”.
Om de ritteller terug te stellen wordt over-
geschakeld naar “TRIP”-weergave, waar-
na de “TRIP”-toets gedurende minstens
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
123
1. Snelheidsmeter
2. Kilometerteller/ritteller
3.“TRIP”-toets
123
4
DAU03798
”V-Belt” controlelampje voor V-snaar
vervanging
Dit controlelampje gaat branden zodra de
V-snaar moet worden vervangen.
Het elektrisch circuit van het controle-
lampje kunt u controleren volgens de hier
beschreven werkwijze.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “#” is gezet.
2. Als het controlelampje niet gaat
branden, vraag dan een Yamaha
dealer het elektrisch circuit te testen. 1. Controlelampje “
7
” voor
oileverversingstermijn
2.“V-BELT” Controle lampje voor V-snaar
vervanging
3. Controlelampjes richtingaanwijzers “&”
4. Controlelampjes richtingaanwijzerszers
“4”/“6”
5GJ-9-DV 5/26/01 10:57 AM Page 18

INDEX
I
Identificatienummer sleutel......................9-1
Identificatienummer voertuig ...................9-1
Identificatienummers ...............................9-1
Inrijperiode...............................................5-4
K
Kettingkastolie .......................................6-16
Klepspeling, afstellen ............................6-22
Klok .........................................................3-5
Koelvloeistof ..........................................6-17
Koplampgloeilamp, vervangen ..............6-35
L
Locaties van onderdelen .........................2-1
Luchtfilterelement, reinigen ...................6-19
M
Middenbok en zijstandaard, controleren
en smeren ...........................................6-30
Modelinformatiesticker ............................9-2
Motorolie en oliefilterpatroon .................6-12
O
Opbergcompartimenten.........................3-12
P
Parkeren ..................................................5-4
Periodiek smeer- en
onderhoudsschema ..............................6-3
R
Remblokken, controleren ......................6-26
Remhendel (achter).................................3-8
Remhendel (voor)....................................3-7
Remhendels, smeren ............................6-29
Remlichtschakelaars voor- en
achterrem ............................................6-25
Remmen ..................................................5-3
Remvloeistof, verversen ........................6-28
Remvloeistofniveau, controleren ...........6-27
Rugsteun rijderzadel, verstellen ............3-10
S
Snelheidsmeterunit..................................3-3
Sneller en langzamer rijden.....................5-2
Specificaties ............................................8-1
Stalling.....................................................7-4
Starten van de motor ...............................5-1
Startspersysteem ..................................3-13
Stationair motortoerental .......................6-21
Storingzoeken .......................................6-36
Storingzoekschema’s ............................6-37
Stroomlijn- en framepanelen,
verwijderen en aanbrengen ..................6-6
Stuurschakelaars.....................................3-6
Claxonschakelaar .................................3-6
Dimlichtschakelaar ................................3-6
Lichtschakelaar .....................................3-7
Lichtsignaalschakelaar .........................3-6
Noodstopschakelaar .............................3-7
Richtingaanwijzerschakelaar ................3-6
Startknop ..............................................3-7
Stuursysteem, controle..........................6-31
A
Aandachtspunten voor veilig
motorrijden ............................................1-2
Accu ......................................................6-32
B
Banden ..................................................6-23
ougies, controleren ..................................6-9
Brandstof .................................................3-9
Brandstofniveaumeter .............................3-4
Brandstofverbruik, tips voor een zuinig ...5-3
C
Carburateurs, afstellen ..........................6-21
Contactslot/stuurslot-unit .........................3-1
Controlelampjes ......................................3-2
Controlelampje grootlicht ......................3-3
Controlelampje richtingaanwijzers ........3-3
Controlelampje voor
olieverversingstermijn .........................3-2
“V-Belt” controlelampje voor V-snaar
vervanging ..........................................3-3
Controlelijst voor gebruik .........................4-1
G
Gasgreep en gaskabel, controleren en
smeren ................................................6-29
Gaskabel, afstellen van vrije slag ..........6-22
Gereedschapsset ....................................6-1
H
Helmbevestiging ....................................3-11
5GJ-9-DV 5/26/01 10:57 AM Page 96
