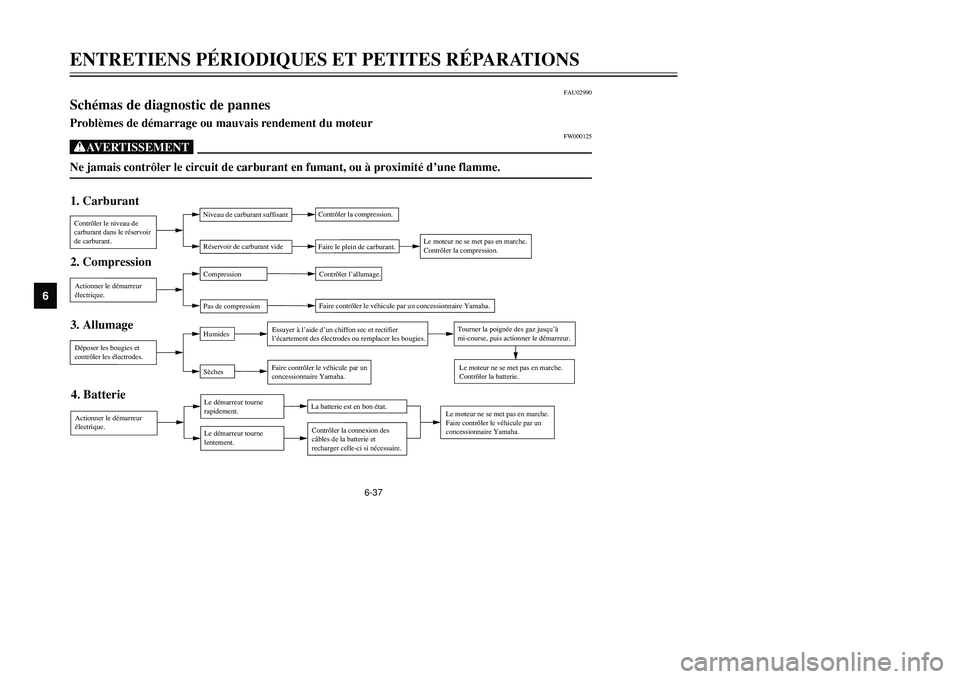

6-37
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU02990
Schémas de diagnostic de pannesPannes, diagnosticsProblèmes de démarrage ou mauvais rendement du moteur
FW000125
XGNe jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.1. CarburantContrôler le niveau de
carburant dans le réservoir
de carburant.Niveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la compression.
2. CompressionActionner le démarreur
électrique.Compression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un concessionnaire Yamaha.3. AllumageDéposer les bougies et
contrôler les électrodes.Humides
SèchesEssuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un
concessionnaire Yamaha.Tourner la poignée des gaz jusqu’à
mi-course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Contrôler la batterie.4. BatterieActionner le démarreur
électrique.Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.La batterie est en bon état.
Contrôler la connexion des
câbles de la batterie et
recharger celle-ci si nécessaire.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 80

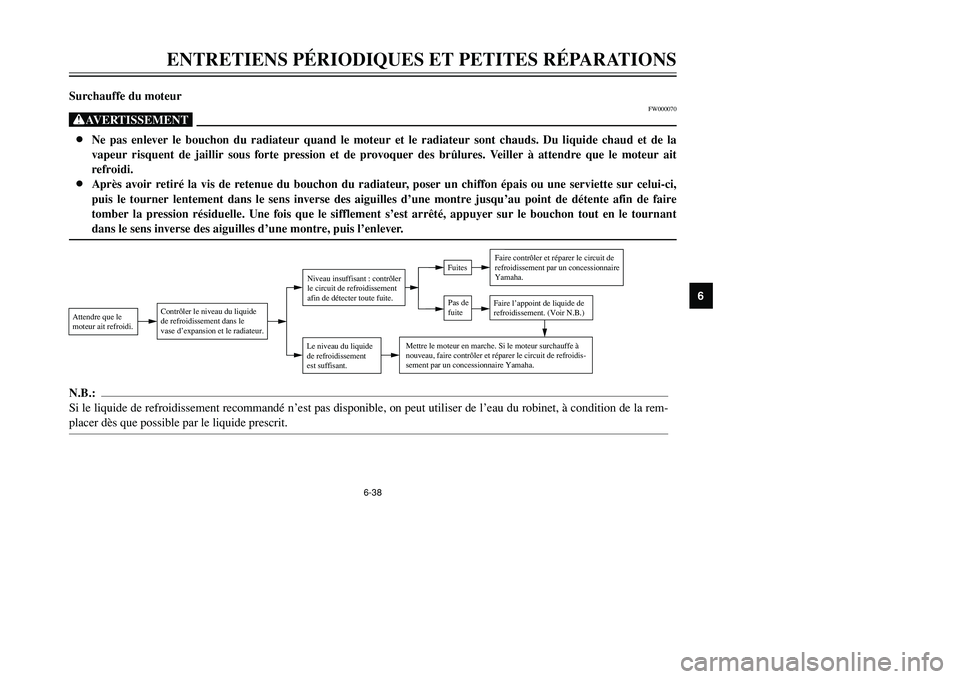

6-38
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Surchauffe du moteur
FW000070
XG8Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait
refroidi.
8Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci,
puis le tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire
tomber la pression résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant
dans le sens inverse des aiguilles d’une montre, puis l’enlever.
Le niveau du liquide
de refroidissement
est suffisant.
Pas de
fuite Fuites
Faire contrôler et réparer le circuit de
refroidissement par un concessionnaire
Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Niveau insuffisant : contrôler
le circuit de refroidissement
afin de détecter toute fuite.
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de refroidis-
sement par un concessionnaire Yamaha.
N.B.:
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la rem-
placer dès que possible par le liquide prescrit.
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 81

5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 82

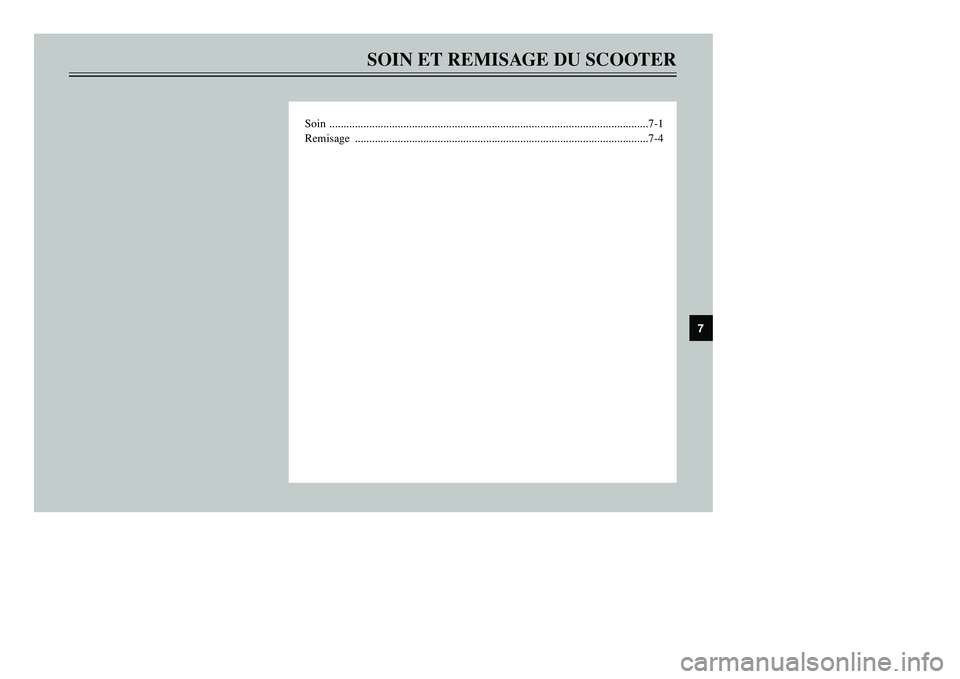

SOIN ET REMISAGE DU SCOOTER
Soin ................................................................................................................7-1
Remisage .......................................................................................................7-4
7
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 83

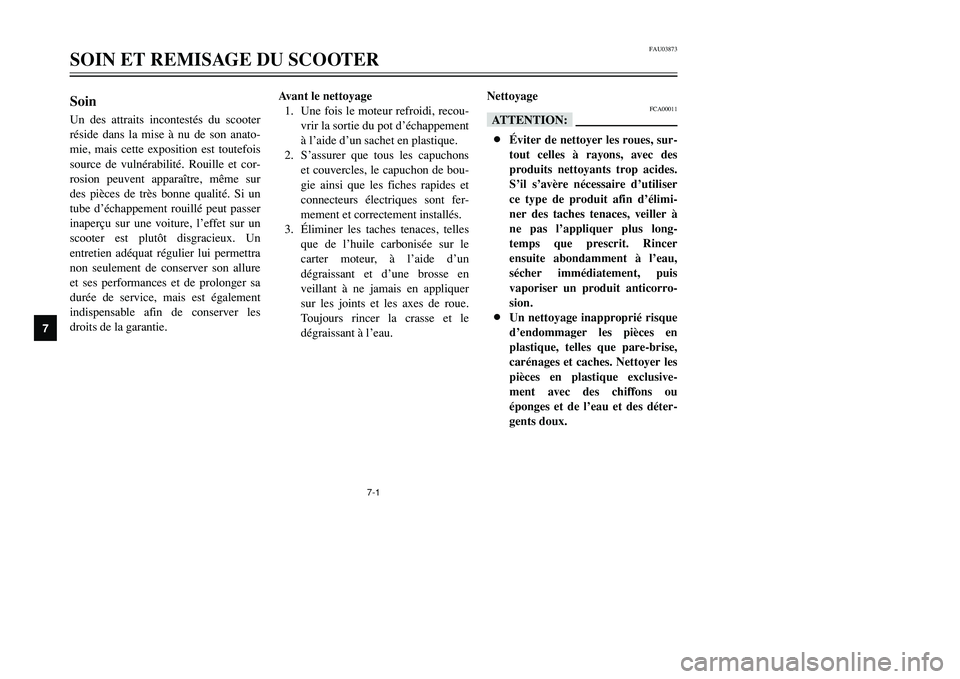

7-1
FAU03873
SOIN ET REMISAGE DU SCOOTER
7
SoinSoins et nettoyageUn des attraits incontestés du scooter
réside dans la mise à nu de son anato-
mie, mais cette exposition est toutefois
source de vulnérabilité. Rouille et cor-
rosion peuvent apparaître, même sur
des pièces de très bonne qualité. Si un
tube d’échappement rouillé peut passer
inaperçu sur une voiture, l’effet sur un
scooter est plutôt disgracieux. Un
entretien adéquat régulier lui permettra
non seulement de conserver son allure
et ses performances et de prolonger sa
durée de service, mais est également
indispensable afin de conserver les
droits de la garantie.Avant le nettoyage
1. Une fois le moteur refroidi, recou-
vrir la sortie du pot d’échappement
à l’aide d’un sachet en plastique.
2. S’assurer que tous les capuchons
et couvercles, le capuchon de bou-
gie ainsi que les fiches rapides et
connecteurs électriques sont fer-
mement et correctement installés.
3.Éliminer les taches tenaces, telles
que de l’huile carbonisée sur le
carter moteur, à l’aide d’un
dégraissant et d’une brosse en
veillant à ne jamais en appliquer
sur les joints et les axes de roue.
Toujours rincer la crasse et le
dégraissant à l’eau.Nettoyage
FCA00011
fF8Éviter de nettoyer les roues, sur-
tout celles à rayons, avec des
produits nettoyants trop acides.
S’il s’avère nécessaire d’utiliser
ce type de produit afin d’élimi-
ner des taches tenaces, veiller à
ne pas l’appliquer plus long-
temps que prescrit. Rincer
ensuite abondamment à l’eau,
sécher immédiatement, puis
vaporiser un produit anticorro-
sion.
8Un nettoyage inapproprié risque
d’endommager les pièces en
plastique, telles que pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusive-
ment avec des chiffons ou
éponges et de l’eau et des déter-
gents doux.
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 84

7-2SOIN ET REMISAGE DU SCOOTER
7
8Éviter tout contact de produits
chimiques mordants sur les
pièces en plastique. Ne pas utili-
ser des chiffons ou éponges imbi-
bés de produits nettoyants abra-
sifs, de dissolvant ou diluant, de
carburant, d’agents dérouilleurs
ou antirouille, d’antigel ou
d’électrolyte.
8Ne pas utiliser des portiques de
lavage à haute pression ou au jet
de vapeur. Cela provoquerait
des infiltrations d’eau qui
endommageraient les pièces sui-
vantes : joints (de roulements de
roue, de roulement de bras oscil-
lant, de fourche et de freins),
composants électriques (fiches
rapides, connecteurs, instru-
ments, contacteurs et feux) et les
mises à l’air.8Scooters équipés d’un pare-brise
: ne pas utiliser de produits de
nettoyage abrasifs ni des
éponges dures afin d’éviter de le
griffer ou de le ternir. Certains
produits de nettoyage pour plas-
tique risquent de griffer le pare-
brise. Faire un essai sur une
zone en dehors du champ de
vision afin de s’assurer que le
produit ne laisse pas de trace. Si
le pare-brise est griffé, utiliser
un bon agent de polissage pour
plastiques après le nettoyage.
Après utilisa
tion dans des conditions
nor
males
Nettoyer la crasse à l’aide d’eau chau-
de, d’un détergent doux et d’une éponge
douce et propre, puis rincer abondam-
ment à l’eau claire. Recourir à une bros-
se à dents ou à un goupillon pour net-
toyer les pièces d’accès difficile. Pour
faciliter l’élimination des taches plus
tenaces et des insectes, déposer un chif-
fon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.A
près utilisa
tion sous la pluie
, à pr
oxi-
mité de la mer ou sur des r
outes salées
L’eau accentue l’effet corrosif du sel
marin et du sel répandu sur les routes
en hiver. Il convient dès lors d’effectuer
les travaux suivants après chaque ran-
donnée sous la pluie, à proximité de la
mer ou sur des routes salées.N.B.:
Il peut rester des traces du sel répandu
sur les routes bien après la venue du
printemps.1. Nettoyer le scooter à l’eau froide
savonneuse en veillant à ce que le
moteur soit froid.
FCA00012
fFNe pas utiliser d’eau chaude, car
celle-ci augmenterait l’action corro-
sive du sel.2. Protéger le véhicule de la corro-
sion en vaporisant un produit anti-
corrosion sur toutes les surfaces
métalliques, y compris les surfaces
chromées ou nickelées.
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 85

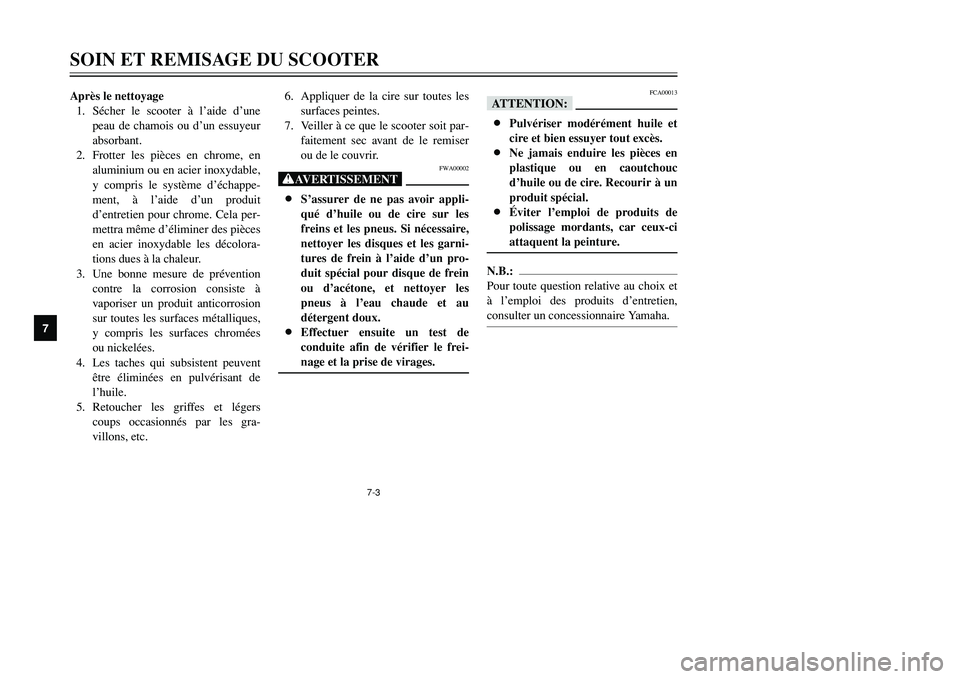

7-3
SOIN ET REMISAGE DU SCOOTER
7
Après le nettoyage
1. Sécher le scooter à l’aide d’une
peau de chamois ou d’un essuyeur
absorbant.
2. Frotter les pièces en chrome, en
aluminium ou en acier inoxydable,
y compris le système d’échappe-
ment, à l’aide d’un produit
d’entretien pour chrome. Cela per-
mettra même d’éliminer des pièces
en acier inoxydable les décolora-
tions dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à
vaporiser un produit anticorrosion
sur toutes les surfaces métalliques,
y compris les surfaces chromées
ou nickelées.
4. Les taches qui subsistent peuvent
être éliminées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers
coups occasionnés par les gra-
villons, etc.6. Appliquer de la cire sur toutes les
surfaces peintes.
7. Veiller à ce que le scooter soit par-
faitement sec avant de le remiser
ou de le couvrir.
FWA00002
XG8S’assurer de ne pas avoir appli-
qué d’huile ou de cire sur les
freins et les pneus. Si nécessaire,
nettoyer les disques et les garni-
tures de frein à l’aide d’un pro-
duit spécial pour disque de frein
ou d’acétone, et nettoyer les
pneus à l’eau chaude et au
détergent doux.
8Effectuer ensuite un test de
conduite afin de vérifier le frei-
nage et la prise de virages.
FCA00013
fF8Pulvériser modérément huile et
cire et bien essuyer tout excès.
8Ne jamais enduire les pièces en
plastique ou en caoutchouc
d’huile ou de cire. Recourir à un
produit spécial.
8Éviter l’emploi de produits de
polissage mordants, car ceux-ci
attaquent la peinture.N.B.:
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire Yamaha.
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 86

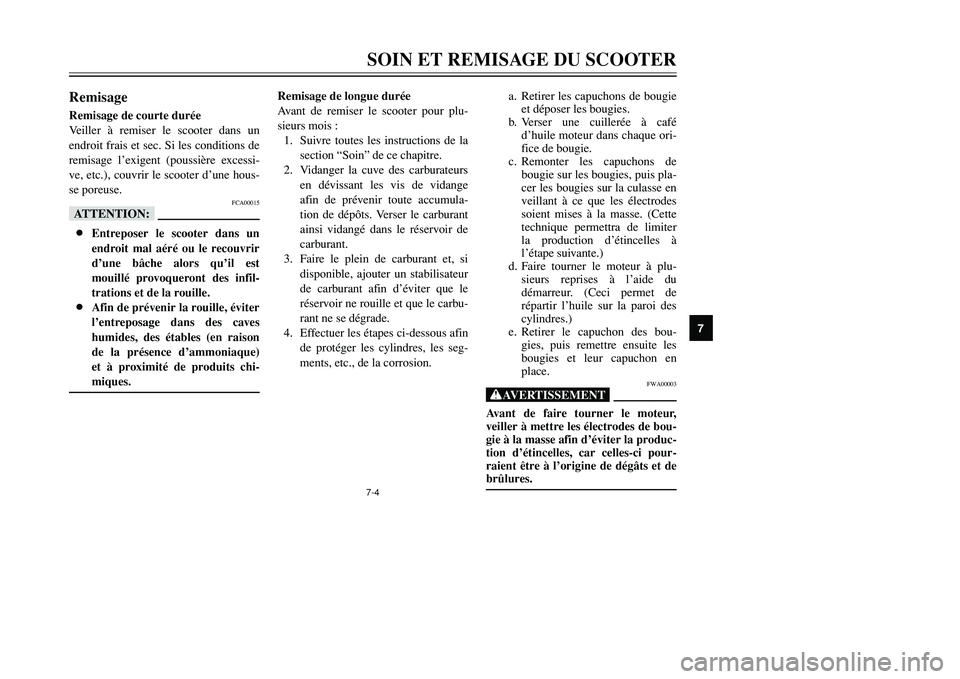

7-4SOIN ET REMISAGE DU SCOOTER
7
RemisageRemisageRemisage de courte durée
Veiller à remiser le scooter dans un
endroit frais et sec. Si les conditions de
remisage l’exigent (poussière excessi-
ve, etc.), couvrir le scooter d’une hous-
se poreuse.
FCA00015
fF8Entreposer le scooter dans un
endroit mal aéré ou le recouvrir
d’une bâche alors qu’il est
mouillé provoqueront des infil-
trations et de la rouille.
8Afin de prévenir la rouille, éviter
l’entreposage dans des caves
humides, des étables (en raison
de la présence d’ammoniaque)
et à proximité de produits chi-
miques.
Remisage de longue durée
Avant de remiser le scooter pour plu-
sieurs mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Vidanger la cuve des carburateurs
en dévissant les vis de vidange
afin de prévenir toute accumula-
tion de dépôts. Verser le carburant
ainsi vidangé dans le réservoir de
carburant.
3. Faire le plein de carburant et, si
disponible, ajouter un stabilisateur
de carburant afin d’éviter que le
réservoir ne rouille et que le carbu-
rant ne se dégrade.
4. Effectuer les étapes ci-dessous afin
de protéger les cylindres, les seg-
ments, etc., de la corrosion.a. Retirer les capuchons de bougie
et déposer les bougies.
b. Verser une cuillerée à café
d’huile moteur dans chaque ori-
fice de bougie.
c. Remonter les capuchons de
bougie sur les bougies, puis pla-
cer les bougies sur la culasse en
veillant à ce que les électrodes
soient mises à la masse. (Cette
technique permettra de limiter
la production d’étincelles à
l’étape suivante.)
d. Faire tourner le moteur à plu-
sieurs reprises à l’aide du
démarreur. (Ceci permet de
répartir l’huile sur la paroi des
cylindres.)
e. Retirer le capuchon des bou-
gies, puis remettre ensuite les
bougies et leur capuchon en
place.
FWA00003
XGAvant de faire tourner le moteur,
veiller à mettre les électrodes de bou-
gie à la masse afin d’éviter la produc-
tion d’étincelles, car celles-ci pour-
raient être à l’origine de dégâts et de
brûlures.
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 87

7-5

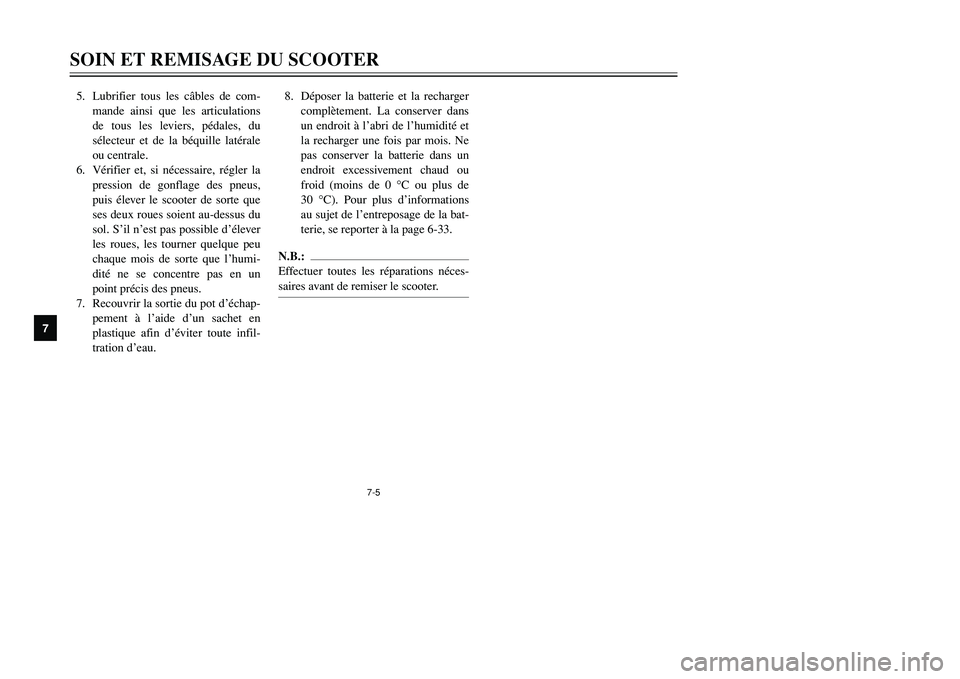

SOIN ET REMISAGE DU SCOOTER
7
5. Lubrifier tous les câbles de com-
mande ainsi que les articulations
de tous les leviers, pédales, du
sélecteur et de la béquille latérale
ou centrale.
6. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus,
puis élever le scooter de sorte que
ses deux roues soient au-dessus du
sol. S’il n’est pas possible d’élever
les roues, les tourner quelque peu
chaque mois de sorte que l’humi-
dité ne se concentre pas en un
point précis des pneus.
7. Recouvrir la sortie du pot d’échap-
pement à l’aide d’un sachet en
plastique afin d’éviter toute infil-
tration d’eau.8. Déposer la batterie et la recharger
complètement. La conserver dans
un endroit à l’abri de l’humidité et
la recharger une fois par mois. Ne
pas conserver la batterie dans un
endroit excessivement chaud ou
froid (moins de 0 °C ou plus de
30 °C). Pour plus d’informations
au sujet de l’entreposage de la bat-
terie, se reporter à la page 6-33.
N.B.:
Effectuer toutes les réparations néces-
saires avant de remiser le scooter.
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 88

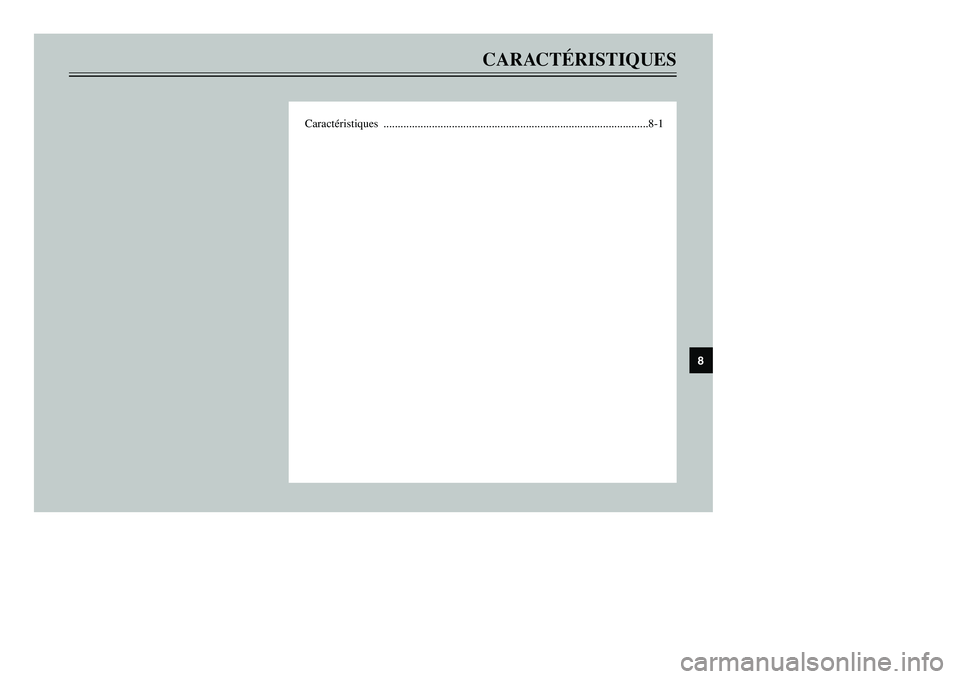

CARACTÉRISTIQUES
Caractéristiques .............................................................................................8-1
8
5GJ-9-F1(FRENCH) 9/4/01 1:31 PM Page 89
