YAMAHA TMAX 2009 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
2
3
4
5
67
8
9

caixa da corrente de transmissão. Se
existirem, procure a causa.
11. Instale o painel.
PAU20070
Refrigerante
O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU46330
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo no descanso cen-
tral.
NOTA

●
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.
●
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
2. Verifique o nível de líquido refrigerante
através da janela de verificação.
NOTA

O refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.3. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, levante o tapete de borracha di-
reito conforme ilustrado.
1. Marca do nível máximo
2. Marca do nível mínimo
3. Janela de verificação do nível de
refrigerante
1. Tapete de borracha direito
3
1
2
1

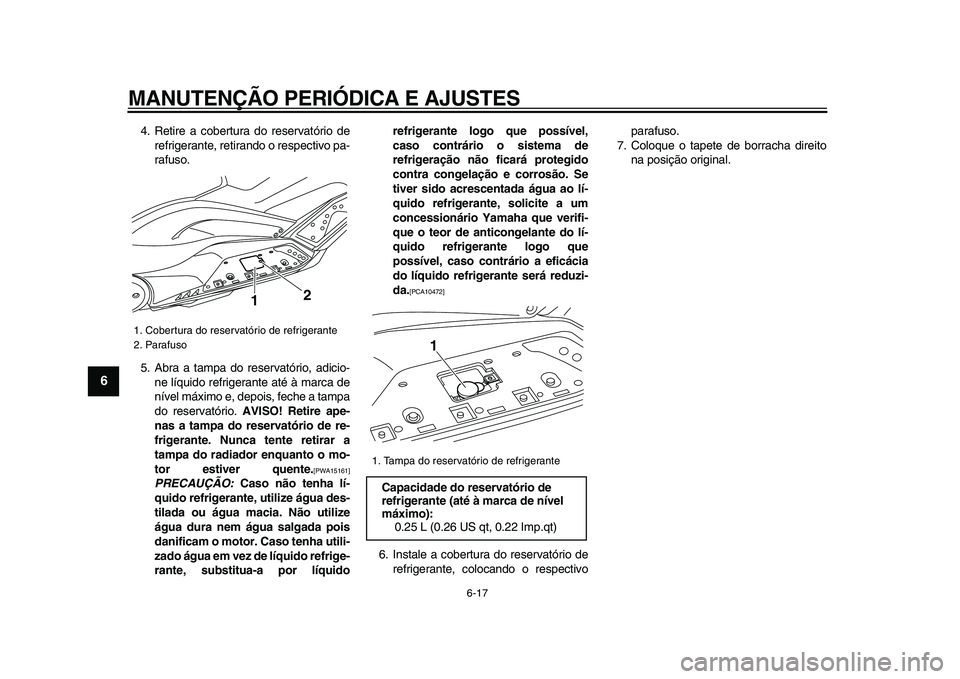

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
1
2
3
4
5
6
7
8
9

4. Retire a cobertura do reservatório de
refrigerante, retirando o respectivo pa-
rafuso.
5. Abra a tampa do reservatório, adicio-
ne líquido refrigerante até à marca de
nível máximo e, depois, feche a tampa
do reservatório.
AVISO! Retire ape-
nas a tampa do reservatório de re-
frigerante. Nunca tente retirar a
tampa do radiador enquanto o mo-
tor estiver quente.
[PWA15161]
PRECAUÇÃO:
Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refrige-
rante, substitua-a por líquidorefrigerante logo que possível,
caso contrário o sistema de
refrigeração não ficará protegido
contra congelação e corrosão. Se
tiver sido acrescentada água ao lí-
quido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anticongelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi-
da.
[PCA10472]

6. Instale a cobertura do reservatório de
refrigerante, colocando o respectivoparafuso.
7. Coloque o tapete de borracha direito
na posição original.
1. Cobertura do reservatório de refrigerante
2. Parafuso
12

1. Tampa do reservatório de refrigerante
Capacidade do reservatório de
refrigerante (até à marca de nível
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1

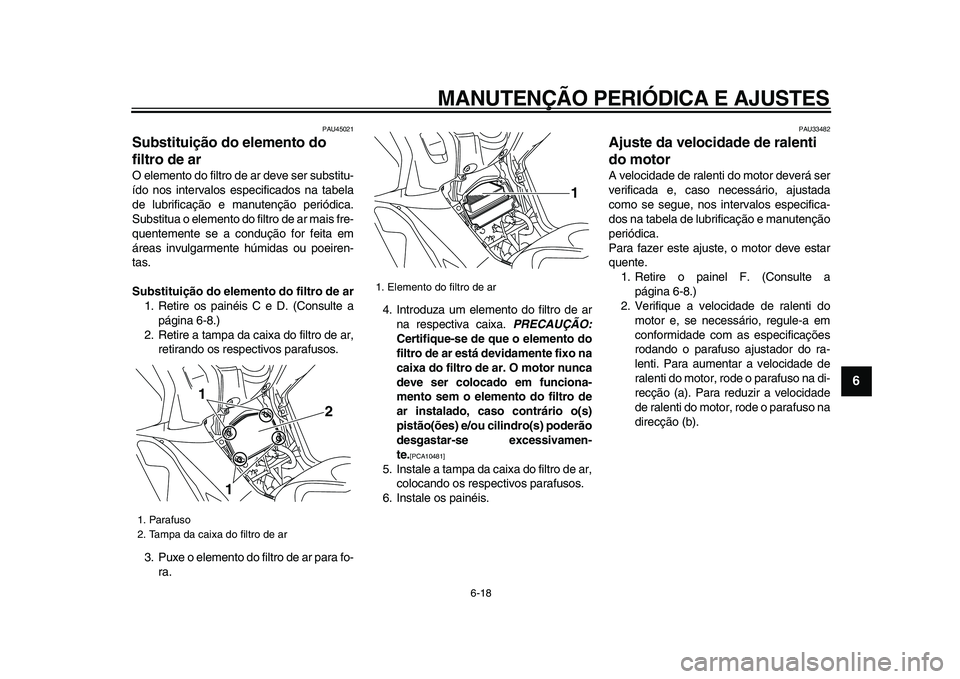

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
2
3
4
5
67
8
9

PAU45021
Substituição do elemento do
filtro de ar
O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
Substituição do elemento do filtro de ar
1. Retire os painéis C e D. (Consulte a
página 6-8.)
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
3. Puxe o elemento do filtro de ar para fo-
ra.4. Introduza um elemento do filtro de ar
na respectiva caixa.
PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar. O motor nunca
deve ser colocado em funciona-
mento sem o elemento do filtro de
ar instalado, caso contrário o(s)
pistão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamen-
te.

[PCA10481]

5. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
6. Instale os painéis.
PAU33482
Ajuste da velocidade de ralenti
do motor
A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.
1. Retire o painel F. (Consulte a
página 6-8.)
2. Verifique a velocidade de ralenti do
motor e, se necessário, regule-a em
conformidade com as especificações
rodando o parafuso ajustador do ra-
lenti. Para aumentar a velocidade de
ralenti do motor, rode o parafuso na di-
recção (a). Para reduzir a velocidade
de ralenti do motor, rode o parafuso na
direcção (b).
1. Parafuso
2. Tampa da caixa do filtro de ar
2
1
1

1. Elemento do filtro de ar
1

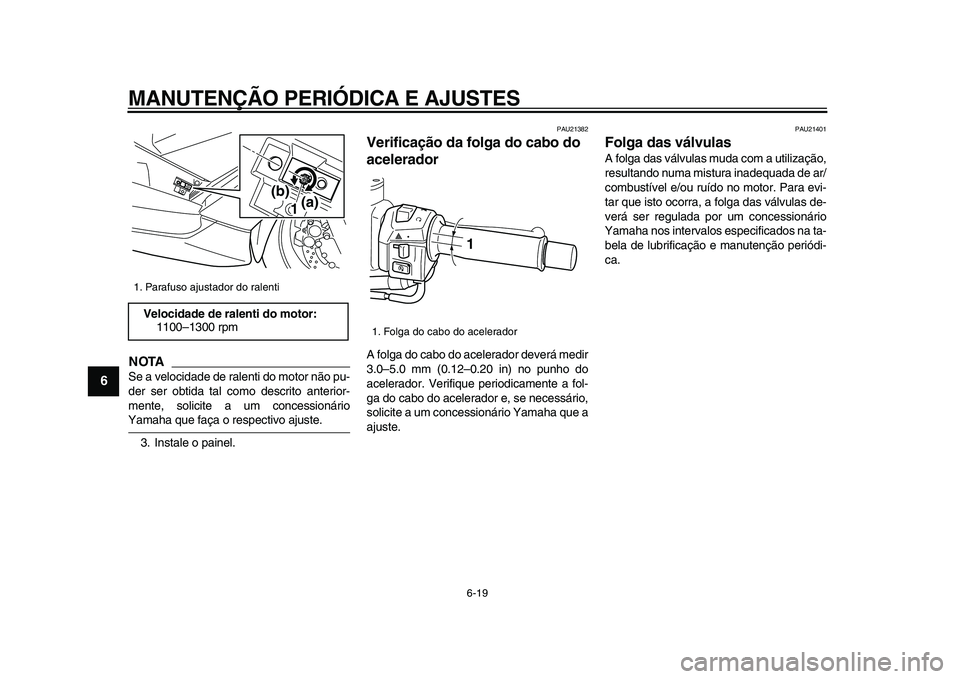

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
1
2
3
4
5
6
7
8
9
NOTA

Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste.
3. Instale o painel.
PAU21382
Verificação da folga do cabo do
acelerador
A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas
A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Parafuso ajustador do ralenti
Velocidade de ralenti do motor:
1100–1300 rpm
1(a) (b)

1. Folga do cabo do acelerador1

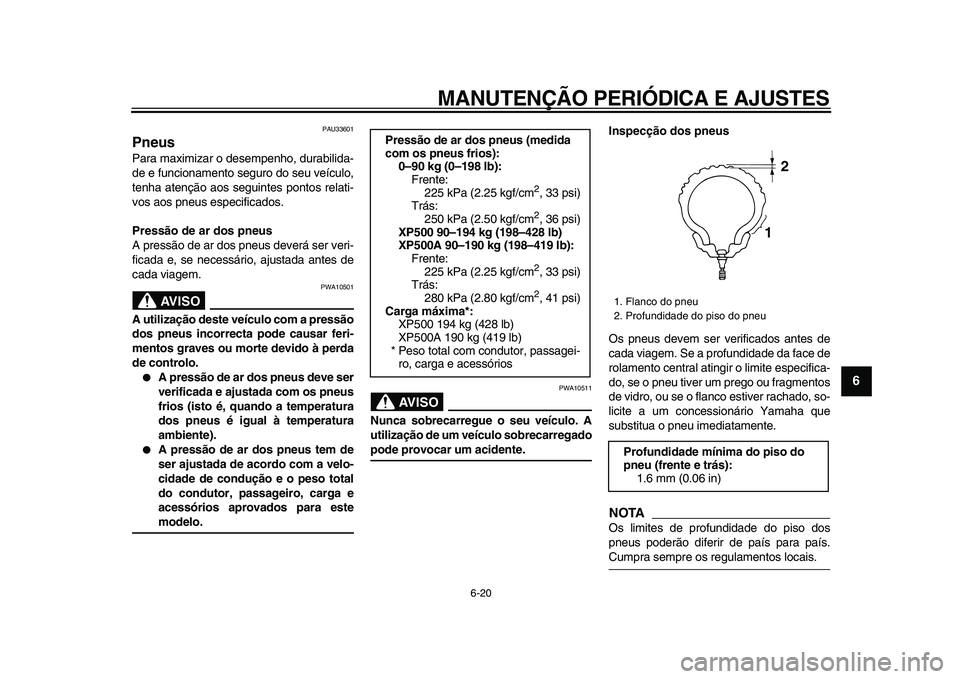

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
2
3
4
5
67
8
9

PAU33601
Pneus
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO

PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
●
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
●
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AVISO

PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregado
pode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA

Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trás:
250 kPa (2.50 kgf/cm
2

, 36 psi)
XP500 90–194 kg (198–428 lb)
XP500A 90–190 kg (198–419 lb):
Frente:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trás:
280 kPa (2.80 kgf/cm 2
, 41 psi)
Carga máxima*:
XP500 194 kg (428 lb)
XP500A 190 kg (419 lb)
*Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
12

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
1
2
3
4
5
6
7
8
9

Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AVISO

PWA10470
●
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
●
A tarefa de substituição de todas as
peças relacionadas com as rodas eos travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
PAU21960
Rodas de liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
●
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.
●
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
●
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
Pneu da frente:
Tamanho:
120/70R15 M/C 56H
Fabricante/modelo:
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Pneu de trás:
Tamanho:
160/60R15 M/C 67H
Fabricante/modelo:
DUNLOP/GPR-100L
BRIDGESTONE/BT012R

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
2
3
4
5
67
8
9

PAU33453
Folga da alavanca dos travões
dianteiro e traseiro
Frente
Trás
Não deve haver folga nas extremidadesdas alavancas dos travões. Caso haja fol-
ga, solicite a um concessionário Yamaha
que inspeccione o sistema de travagem.
AVISO

PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU33473
Ajuste do cabo da alavanca de
bloqueio do travão traseiro
Pode ser necessário ajustar o cabo da ala-
vanca de bloqueio do travão traseiro se
esta não se segurar devidamente. Quando
a alavanca de bloqueio do travão traseiro
não estiver a ser utilizada, o respectivo
cabo deve medir de 45 a 47mm (1.77 a 1.85
in) na pinça do travão traseiro. Verifique pe-
riodicamente o comprimento do cabo da
alavanca de bloqueio do travão traseiro e,
se necessário, ajuste-o como se segue.
Para aumentar o comprimento do cabo da
alavanca de bloqueio do travão traseiro,
rode a porca ajustadora na pinça do travão
traseiro na direcção (a). Para reduzir o
1. Folga da alavanca do travão dianteiro
1. Folga da alavanca do travão traseiro
1
1

1. Porca ajustadora
2. Comprimento do cabo da alavanca de
bloqueio do travão traseiro
2
1
(b)
(a)

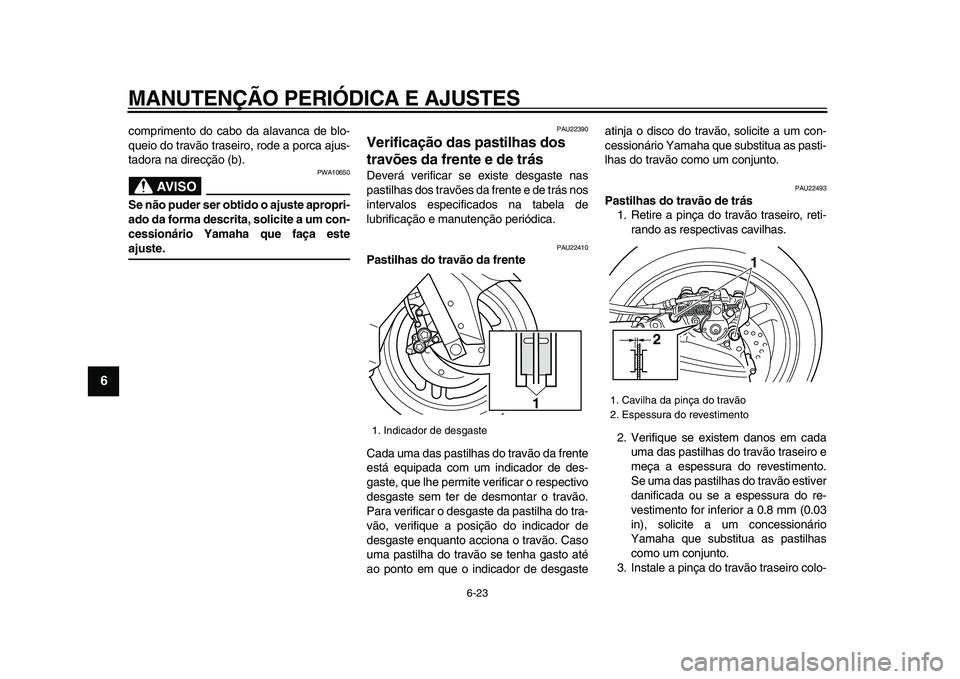

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
1
2
3
4
5
6
7
8
9

comprimento do cabo da alavanca de blo-
queio do travão traseiro, rode a porca ajus-
tadora na direcção (b).
AVISO

PWA10650
Se não puder ser obtido o ajuste apropri-
ado da forma descrita, solicite a um con-
cessionário Yamaha que faça este
ajuste.
PAU22390
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22410
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição do indicador de
desgaste enquanto acciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que o indicador de desgasteatinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU22493
Pastilhas do travão de trás
1. Retire a pinça do travão traseiro, reti-
rando as respectivas cavilhas.
2. Verifique se existem danos em cada
uma das pastilhas do travão traseiro e
meça a espessura do revestimento.
Se uma das pastilhas do travão estiver
danificada ou se a espessura do re-
vestimento for inferior a 0.8 mm (0.03
in), solicite a um concessionário
Yamaha que substitua as pastilhas
como um conjunto.
3. Instale a pinça do travão traseiro colo-
1. Indicador de desgaste
1

1. Cavilha da pinça do travão
2. Espessura do revestimento
1
2

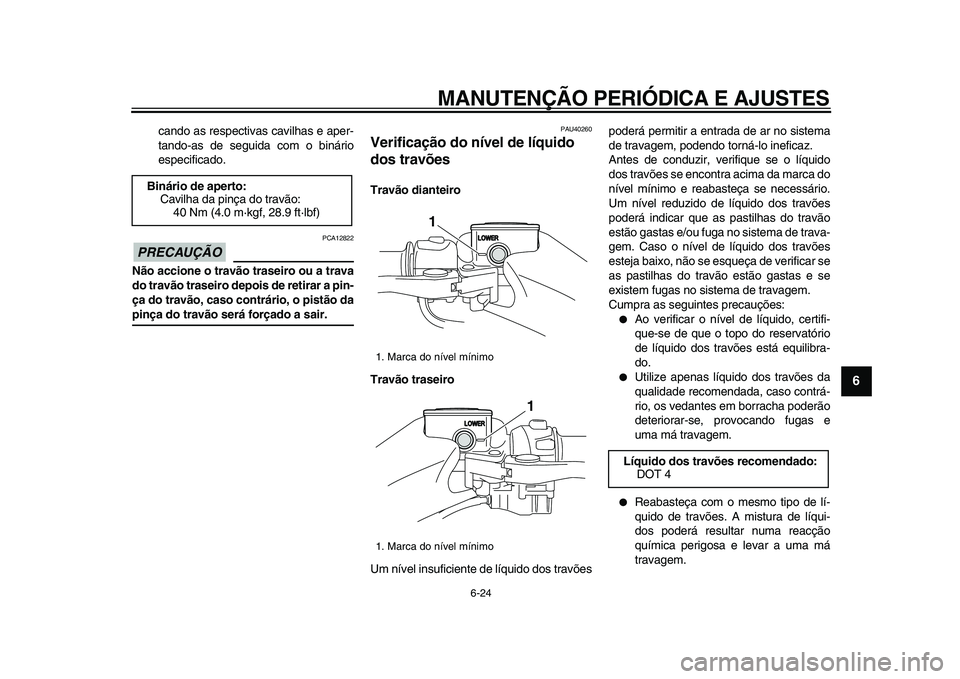

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
2
3
4
5
67
8
9

cando as respectivas cavilhas e aper-
tando-as de seguida com o binário
especificado.
PRECAUÇÃO

PCA12822
Não accione o travão traseiro ou a trava
do travão traseiro depois de retirar a pin-
ça do travão, caso contrário, o pistão da
pinça do travão será forçado a sair.
PAU40260
Verificação do nível de líquido
dos travões
Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travõespoderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca do
nível mínimo e reabasteça se necessário.
Um nível reduzido de líquido dos travões
poderá indicar que as pastilhas do travão
estão gastas e/ou fuga no sistema de trava-
gem. Caso o nível de líquido dos travões
esteja baixo, não se esqueça de verificar se
as pastilhas do travão estão gastas e se
existem fugas no sistema de travagem.
Cumpra as seguintes precauções:
●
Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.
●
Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.
●
Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líqui-
dos poderá resultar numa reacção
química perigosa e levar a uma má
travagem.
Binário de aperto:
Cavilha da pinça do travão:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Marca do nível mínimo
1. Marca do nível mínimo
1
1

Líquido dos travões recomendado:
DOT 4

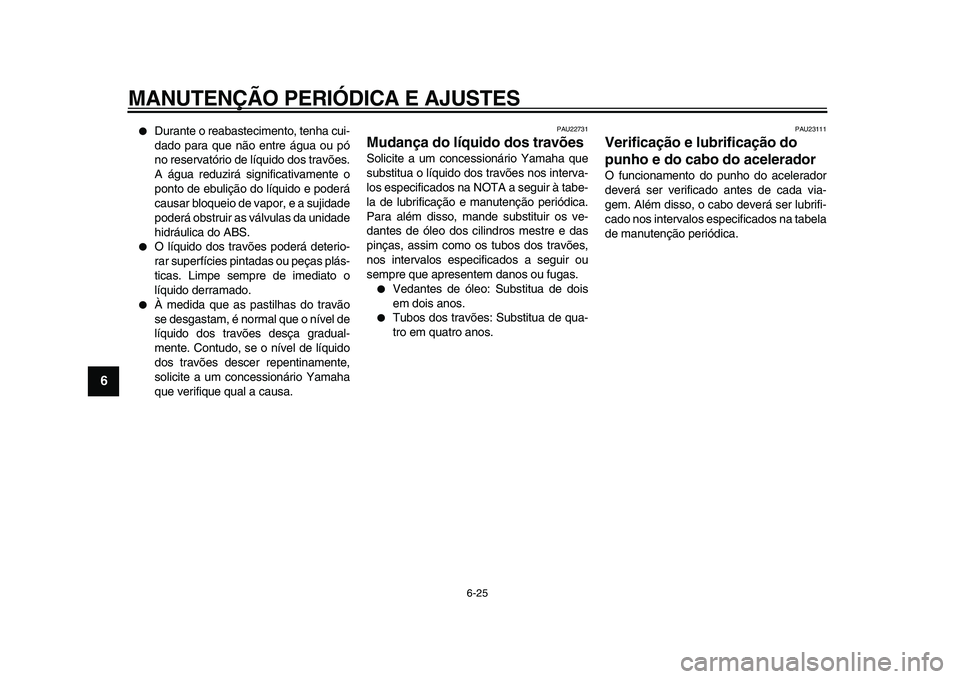

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
1
2
3
4
5
6
7
8
9

●
Durante o reabastecimento, tenha cui-
dado para que não entre água ou pó
no reservatório de líquido dos travões.
A água reduzirá significativamente o
ponto de ebulição do líquido e poderá
causar bloqueio de vapor, e a sujidade
poderá obstruir as válvulas da unidade
hidráulica do ABS.
●
O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.
●
À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22731
Mudança do líquido dos travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.
●
Vedantes de óleo: Substitua de dois
em dois anos.
●
Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU23111
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
