YAMAHA TMAX 2009 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
2
3
4
5
67
8
9

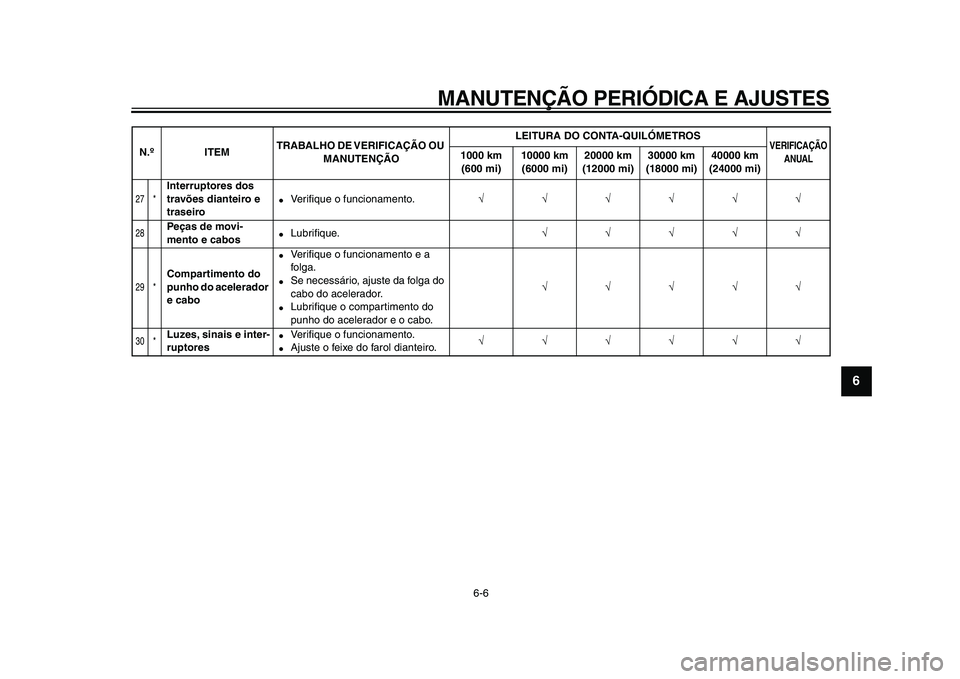

27 *

Interruptores dos
travões dianteiro e
traseiro
●
Verifique o funcionamento.
√√√√√√
28

Peças de movi-
mento e cabos
●
Lubrifique.
√√√√√
29 *

Compartimento do
punho do acelerador
e cabo
●
Verifique o funcionamento e a
folga.
●
Se necessário, ajuste da folga do
cabo do acelerador.
●
Lubrifique o compartimento do
punho do acelerador e o cabo.
√√√√√
30 *

Luzes, sinais e inter-
ruptores
●
Verifique o funcionamento.
●
Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
1
2
3
4
5
6
7
8
9

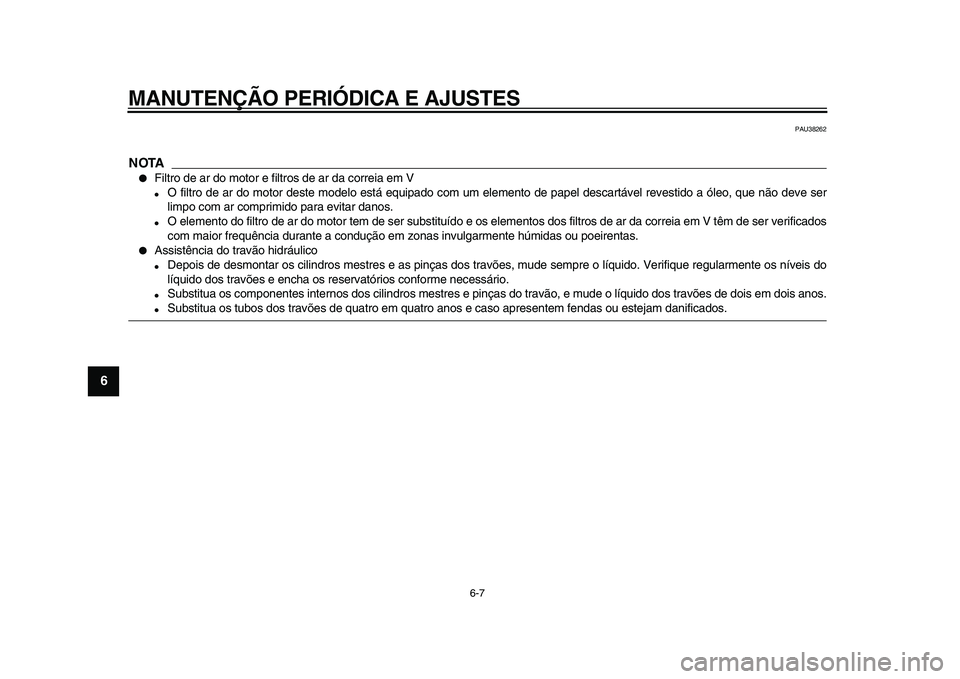

PAU38262
NOTA

●
Filtro de ar do motor e filtros de ar da correia em V
●
O filtro de ar do motor deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser
limpo com ar comprimido para evitar danos.
●
O elemento do filtro de ar do motor tem de ser substituído e os elementos dos filtros de ar da correia em V têm de ser verificados
com maior frequência durante a condução em zonas invulgarmente húmidas ou poeirentas.
●
Assistência do travão hidráulico
●
Depois de desmontar os cilindros mestres e as pinças dos travões, mude sempre o líquido. Verifique regularmente os níveis do
líquido dos travões e encha os reservatórios conforme necessário.
●
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
●
Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
2
3
4
5
67
8
9

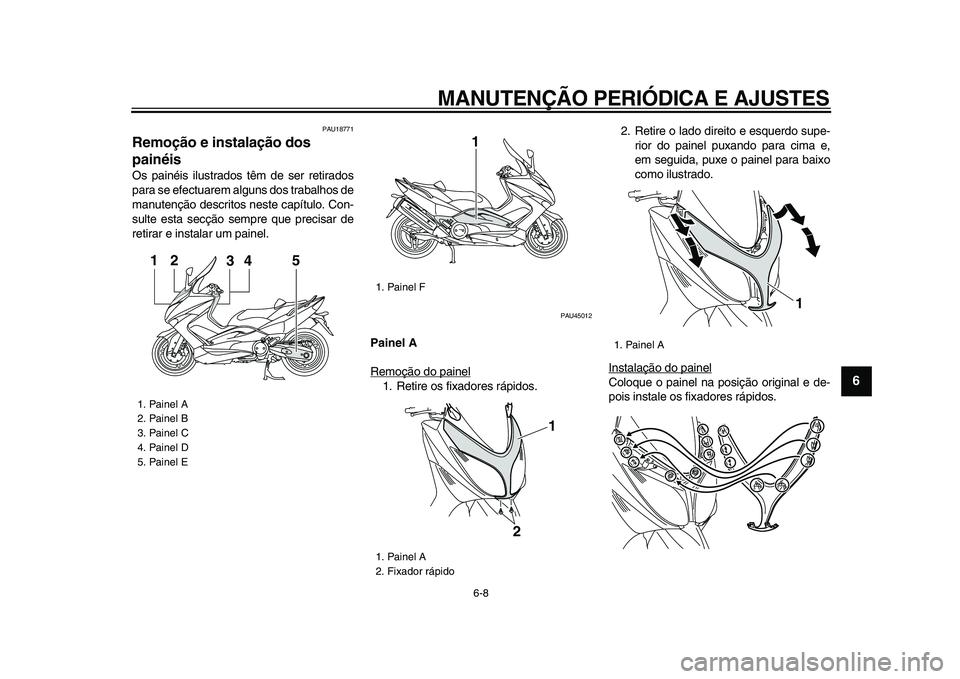

PAU18771
Remoção e instalação dos
painéis
Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU45012
Painel A
Remoção do painel
1. Retire os fixadores rápidos.2. Retire o lado direito e esquerdo supe-
rior do painel puxando para cima e,
em seguida, puxe o painel para baixo
como ilustrado.
Instalação do painel
Coloque o painel na posição original e de-
pois instale os fixadores rápidos.

1. Painel A
2. Painel B
3. Painel C
4. Painel D
5. Painel E
34
5
12

1. Painel F
1. Painel A
2. Fixador rápido
1
2
1

1. Painel A
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
1
2
3
4
5
6
7
8
9

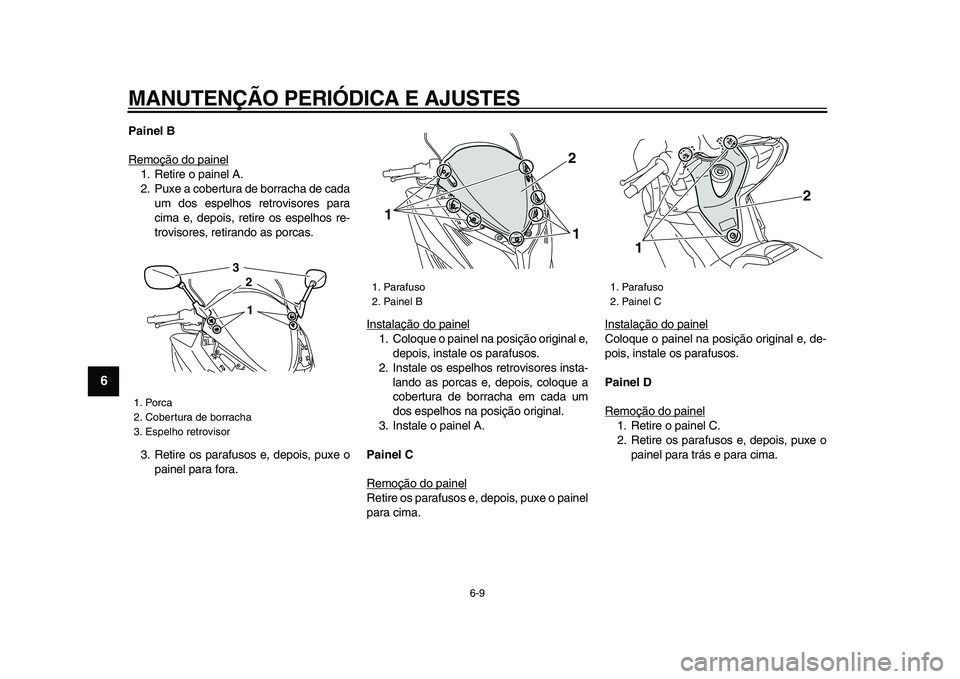

Painel B
Remoção do painel
1. Retire o painel A.
2. Puxe a cobertura de borracha de cada
um dos espelhos retrovisores para
cima e, depois, retire os espelhos re-
trovisores, retirando as porcas.
3. Retire os parafusos e, depois, puxe o
painel para fora.Instalação do painel
1. Coloque o painel na posição original e,
depois, instale os parafusos.
2. Instale os espelhos retrovisores insta-
lando as porcas e, depois, coloque a
cobertura de borracha em cada um
dos espelhos na posição original.
3. Instale o painel A.
Painel C
Remoção do painelRetire os parafusos e, depois, puxe o painel
para cima.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
Painel D
Remoção do painel1. Retire o painel C.
2. Retire os parafusos e, depois, puxe o
painel para trás e para cima.

1. Porca
2. Cobertura de borracha
3. Espelho retrovisor
1
32

1. Parafuso
2. Painel B
21
1

1. Parafuso
2. Painel C
2
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
2
3
4
5
67
8
9

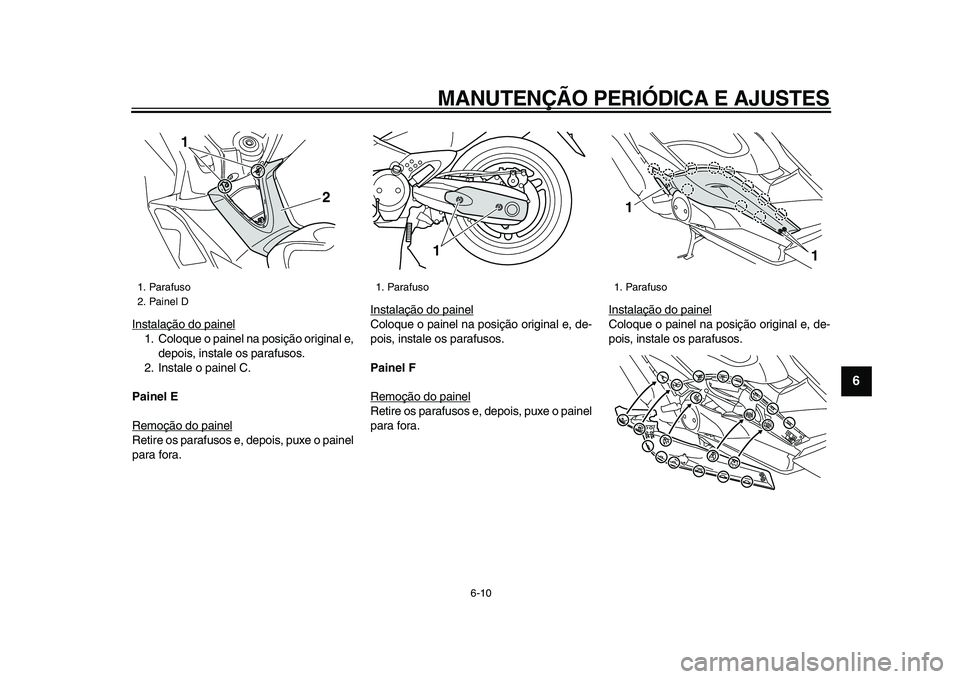

Instalação do painel
1. Coloque o painel na posição original e,
depois, instale os parafusos.
2. Instale o painel C.
Painel E
Remoção do painelRetire os parafusos e, depois, puxe o painel
para fora.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
Painel F
Remoção do painelRetire os parafusos e, depois, puxe o painel
para fora.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.

1. Parafuso
2. Painel D
2
1

1. Parafuso1

1. Parafuso
1
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
1
2
3
4
5
6
7
8
9

PAU19642
Verificação das velas de ignição
As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctro-
do central de cada vela de ignição deve
apresentar uma cor acastanhada entre mé-
dia a leve (a cor ideal quando o veículo é
conduzido normalmente), e todas as velas
de ignição instaladas no motor devem apre-
sentar a mesma cor. Se qualquer uma das
velas apresentar uma cor claramente dife-
rente, o motor poderá estar a funcionar de
modo inapropriado. Não tente diagnosticar
por si mesmo este tipo de problemas. Em
vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de
erosão do eléctrodo e excesso de carbono
ou outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA

Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.
Vela de ignição especificada:
NGK/CR7E
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de
ignição:
0.7–0.8 mm (0.028–0.031 in)
Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
2
3
4
5
67
8
9

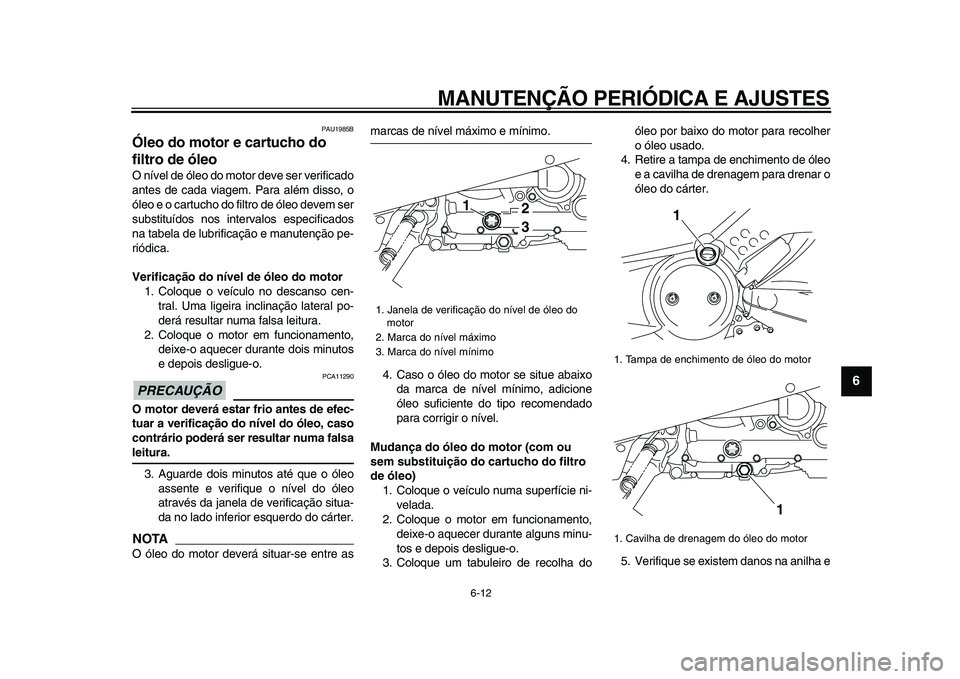

PAU1985B
Óleo do motor e cartucho do
filtro de óleo
O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante dois minutos
e depois desligue-o.
PRECAUÇÃO

PCA11290
O motor deverá estar frio antes de efec-
tuar a verificação do nível do óleo, caso
contrário poderá ser resultar numa falsa
leitura.
3. Aguarde dois minutos até que o óleo
assente e verifique o nível do óleo
através da janela de verificação situa-
da no lado inferior esquerdo do cárter.
NOTA

O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou
sem substituição do cartucho do filtro
de óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha doóleo por baixo do motor para recolher
o óleo usado.
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
5. Verifique se existem danos na anilha e
1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo1
32

1. Tampa de enchimento de óleo do motor
1. Cavilha de drenagem do óleo do motor
1
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
1
2
3
4
5
6
7
8
9

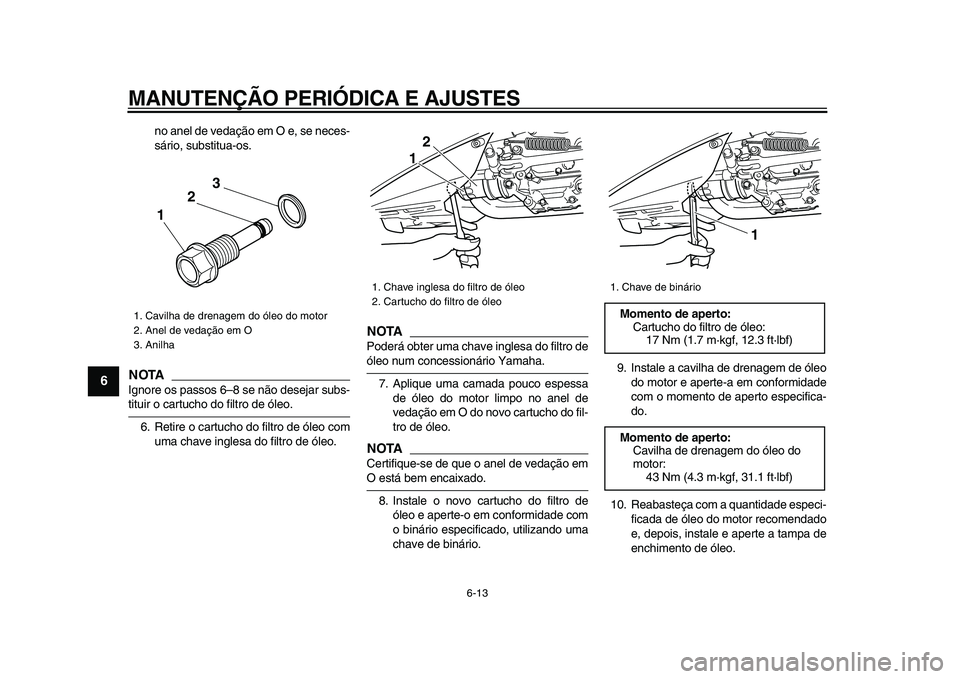

no anel de vedação em O e, se neces-
sário, substitua-os.
NOTA

Ignore os passos 6–8 se não desejar subs-
tituir o cartucho do filtro de óleo.
6. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTA

Poderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.
7. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de
vedação em O do novo cartucho do fil-
tro de óleo.
NOTA

Certifique-se de que o anel de vedação em
O está bem encaixado.
8. Instale o novo cartucho do filtro de
óleo e aperte-o em conformidade com
o binário especificado, utilizando uma
chave de binário.9. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o momento de aperto especifica-
do.
10. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
1. Cavilha de drenagem do óleo do motor
2. Anel de vedação em O
3. Anilha
12
3

1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
2
1

1. Chave de binário
Momento de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Momento de aperto:
Cavilha de drenagem do óleo do
motor:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
2
3
4
5
67
8
9

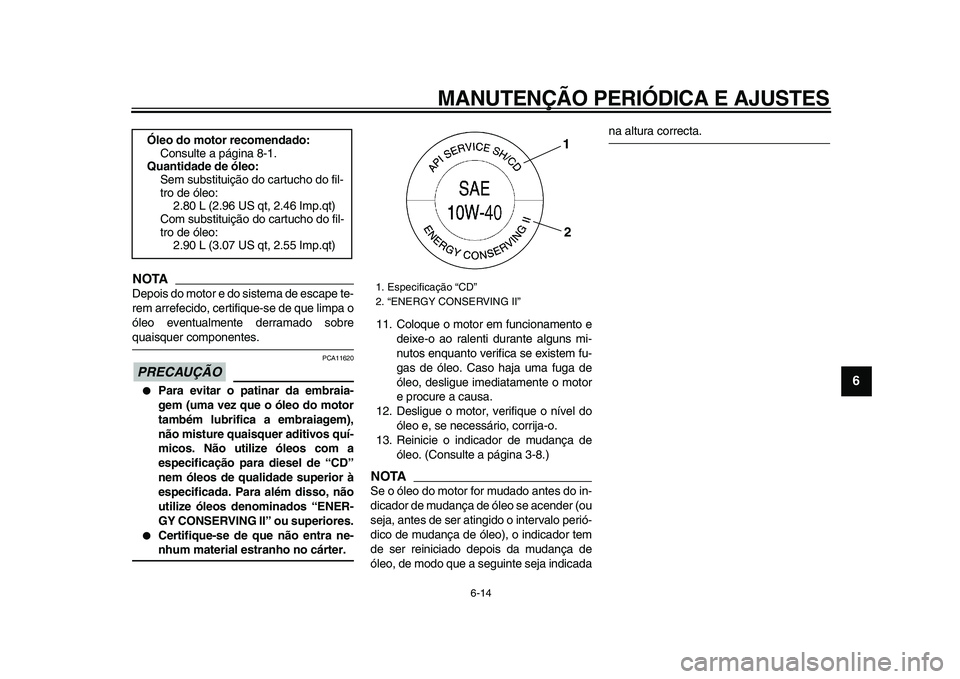

NOTA

Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.
PRECAUÇÃO

PCA11620
●
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a
especificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
●
Certifique-se de que não entra ne-
nhum material estranho no cárter.
11. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
12. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
13. Reinicie o indicador de mudança de
óleo. (Consulte a página 3-8.)
NOTA

Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender (ou
seja, antes de ser atingido o intervalo perió-
dico de mudança de óleo), o indicador tem
de ser reiniciado depois da mudança de
óleo, de modo que a seguinte seja indicada
na altura correcta.
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
2.90 L (3.07 US qt, 2.55 Imp.qt)

1. Especificação “CD”
2. “ENERGY CONSERVING II”
1
2

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
1
2
3
4
5
6
7
8
9

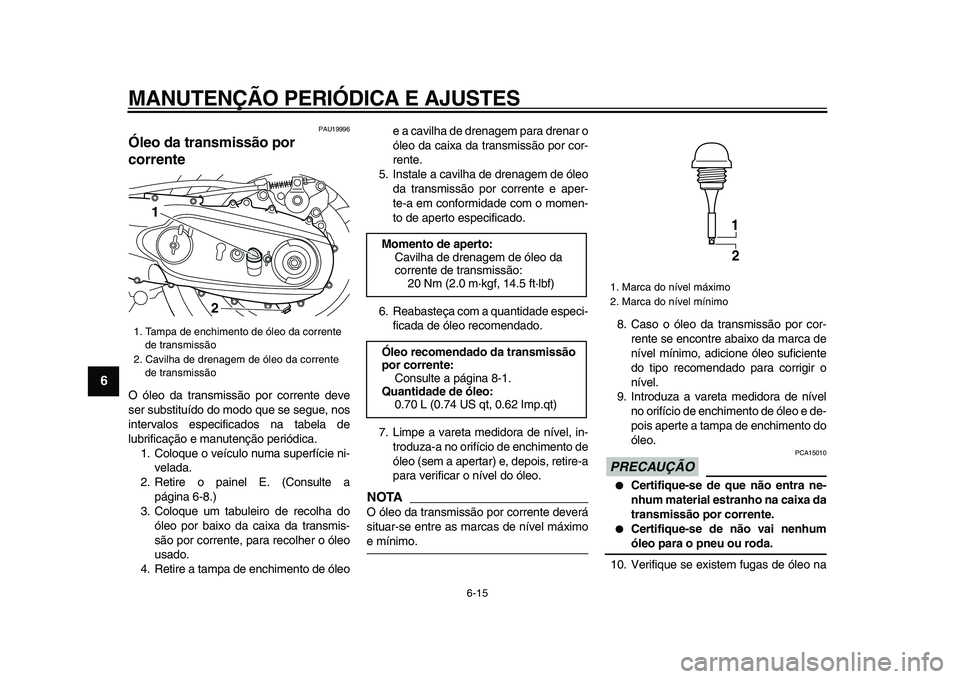

PAU19996
Óleo da transmissão por
corrente
O óleo da transmissão por corrente deve
ser substituído do modo que se segue, nos
intervalos especificados na tabela de
lubrificação e manutenção periódica.
1. Coloque o veículo numa superfície ni-
velada.
2. Retire o painel E. (Consulte a
página 6-8.)
3. Coloque um tabuleiro de recolha do
óleo por baixo da caixa da transmis-
são por corrente, para recolher o óleo
usado.
4. Retire a tampa de enchimento de óleoe a cavilha de drenagem para drenar o
óleo da caixa da transmissão por cor-
rente.
5. Instale a cavilha de drenagem de óleo
da transmissão por corrente e aper-
te-a em conformidade com o momen-
to de aperto especificado.
6. Reabasteça com a quantidade especi-
ficada de óleo recomendado.
7. Limpe a vareta medidora de nível, in-
troduza-a no orifício de enchimento de
óleo (sem a apertar) e, depois, retire-a
para verificar o nível do óleo.
NOTA

O óleo da transmissão por corrente deverá
situar-se entre as marcas de nível máximo
e mínimo.8. Caso o óleo da transmissão por cor-
rente se encontre abaixo da marca de
nível mínimo, adicione óleo suficiente
do tipo recomendado para corrigir o
nível.
9. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.
PRECAUÇÃO

PCA15010
●
Certifique-se de que não entra ne-
nhum material estranho na caixa da
transmissão por corrente.
●
Certifique-se de não vai nenhum
óleo para o pneu ou roda.
10. Verifique se existem fugas de óleo na
1. Tampa de enchimento de óleo da corrente
de transmissão
2. Cavilha de drenagem de óleo da corrente
de transmissão
1
2

Momento de aperto:
Cavilha de drenagem de óleo da
corrente de transmissão:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Óleo recomendado da transmissão
por corrente:
Consulte a página 8-1.
Quantidade de óleo:
0.70 L (0.74 US qt, 0.62 Imp.qt)

1. Marca do nível máximo
2. Marca do nível mínimo
1
2
